تاپیک مرجع و آموزش نرم افزار Solid Works

mohammad0515

عضو جدید
سلام دوستان
نمیدونم جای خوبی اینپست رو میذارم یا نه!!
من میخوام تازه سالید رو یاد بگیرم
بنظرتون از کجا شروع کنم؟!از روی چی بخونم؟
فایل اموزش تصویری فارسی خیلی خوبه نمیدونید از کجا میتونم گیر بیارم
مرسی دوستان :)


ENG.L.S

کاربر فعال تالار مهندسی عمران ,
سلام دوستان
نمیدونم جای خوبی اینپست رو میذارم یا نه!!
من میخوام تازه سالید رو یاد بگیرم
بنظرتون از کجا شروع کنم؟!از روی چی بخونم؟
فایل اموزش تصویری فارسی خیلی خوبه نمیدونید از کجا میتونم گیر بیارم
مرسی دوستان :)

با اجازه دوستمون :

http://www.www.www.iran-eng.ir/images/misc/quote_icon.png نوشته اصلي بوسيله mer30fery http://www.www.www.iran-eng.ir/images/buttons/viewpost-left.png
دانلود آموزش مالتی مدیای نرم افزار Solid Works 2011-2012 به زبان فارسی

در این مجموعه آموزشی مباحثی از جمله : طراحی دو بعدی ، طراحی سه بعدی ، Assembly یا مونتاژ قطعات ، Drawing یا ترسم چندنما از مدل طراحی شده ،
نحوه Block کردن مدل ها ، نحوه پیکر بندی مدل ، Simulation Xpress برای آنالیز مدل طراحی شده ، FloXpress برای مدل سازی حرکت سیال ، Study motion برای شبیه سازی حرکت مدل و… به همراه انجام مثالهایی بسیار متنوع با کیفیت بالا از لحاظ صوتی و تصویری در 100 قسمت توسط مهندس ایوب شاه نظری تهیه و تنظیم شده و در اختیار شما عزیزان قرار دارد.

برای مشاهده جزئیات و دانلود این مجموعه اینجا کلیک کنید
-----------------------------------------------------------------
من به طور اتفاقی با این مطلب روبرو شدم گفتم اینجا معرفی کنم شاید دوستان بخوان استفاده کنن.
برای کسانی که امکان دانلود با حجم بالا رو ندارن امکان خرید هم وجود داره.




ولی الان یه مبلغ ناچیزی گرفته میشه وبعد پست میکنن فیلم اموزشی رو .


mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
سلام دوستان
نمیدونم جای خوبی اینپست رو میذارم یا نه!!
من میخوام تازه سالید رو یاد بگیرم
بنظرتون از کجا شروع کنم؟!از روی چی بخونم؟
فایل اموزش تصویری فارسی خیلی خوبه نمیدونید از کجا میتونم گیر بیارم
مرسی دوستان :)

با اجازه دوستمون :

http://www.www.www.iran-eng.ir/images/misc/quote_icon.png نوشته اصلي بوسيله mer30fery http://www.www.www.iran-eng.ir/images/buttons/viewpost-left.png
دانلود آموزش مالتی مدیای نرم افزار Solid Works 2011-2012 به زبان فارسی

در این مجموعه آموزشی مباحثی از جمله : طراحی دو بعدی ، طراحی سه بعدی ، Assembly یا مونتاژ قطعات ، Drawing یا ترسم چندنما از مدل طراحی شده ،
نحوه Block کردن مدل ها ، نحوه پیکر بندی مدل ، Simulation Xpress برای آنالیز مدل طراحی شده ، FloXpress برای مدل سازی حرکت سیال ، Study motion برای شبیه سازی حرکت مدل و… به همراه انجام مثالهایی بسیار متنوع با کیفیت بالا از لحاظ صوتی و تصویری در 100 قسمت توسط مهندس ایوب شاه نظری تهیه و تنظیم شده و در اختیار شما عزیزان قرار دارد.

برای مشاهده جزئیات و دانلود این مجموعه اینجا کلیک کنید
-----------------------------------------------------------------
من به طور اتفاقی با این مطلب روبرو شدم گفتم اینجا معرفی کنم شاید دوستان بخوان استفاده کنن.
برای کسانی که امکان دانلود با حجم بالا رو ندارن امکان خرید هم وجود داره.




ولی الان یه مبلغ ناچیزی گرفته میشه وبعد پست میکنن فیلم اموزشی رو .

با سلام و درود خدمت شما دوست عزیز و تازه وارد
ورود شما رو به تالار خوش آمد میگم
در لینک بالا که دوستمون ENG.L.S لطف کردن مجدد معرفی کردن که آموزش فارسی سالیدورکز 2011 هستش رو میتونید فقط خریداری کنید
در ضمن میتونید مجموعه کامل آموزش سالید ورکز رو البته به زبان انگلیسی رو از اینجا دانلود کنید:
لیست قسمت های مهم و اساسی که نیاز کابران تازه کار مثل شماست رو هم میتونید از اینجا مشاهده و یا دانلود کنید:
مرجع آموزش های تصویری Solid Works


ENG.L.S

کاربر فعال تالار مهندسی عمران ,
من میخوام رو این revolve رو اجرا کنم ولی چرا غیر فعاله.چرا؟






ENG.L.S

کاربر فعال تالار مهندسی عمران ,
سلام. میخوام رو این اسکتچ ها دستور lofted رو اجرا کنم ولی نمیشه خب من صفحه هارو چه جوری انتخاب کنم بشه ؟ مشکل از کجاست ؟



mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
سلام. میخوام رو این اسکتچ ها دستور lofted رو اجرا کنم ولی نمیشه خب من صفحه هارو چه جوری انتخاب کنم بشه ؟ مشکل از کجاست ؟

سلام
علاوه بر ترتیب انتخاب اسکچ ها انتخاب محل connector ها هم میتونه مهم باشه
نقاط سبز رنگ رو حرکت بدید تا لافت قادر اجرا بشه.
از guide curve هم میتونید برای مشخص تر کردن مسیر کمک بگیرید
اگر فایل رو هم بذارید بد نیست چون محل قرار گیری چهار اسکچ در فضا در یک عکس قابل تشخیص نیست .


mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
من میخوام رو این revolve رو اجرا کنم ولی چرا غیر فعاله.چرا؟




از اسکج خارج بشید(exit sketch)
اول revolve رو اجرا کنید بعد اسکچ و محور دوران را انتخاب کنید.
اگر error داد تصویر error را قرار دهید:
احتمال داره اسکچ هم مشکل داشته باشه، فایل آپلود کنید


mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
این پست
سلام باز هم دایره کامل میکشه من قبلا از cosmetic thread استفاده میکردم و تا یک هفته پیش هم توی drawing برای رزوه دایره 3/4 میکشید اما حالا نمی دونم چی شده به هرحال ممنونم ازت


مربوط به این پسته؟؟؟!:que:

با سلام و درود خدمت شما دوست عزیز

شما در سالیدورکز برای ایجاد رزوه به عنوان مهره از دستور hole wizard استفاده کنید:
Insert --> features --> Hole --> Wizard
دوتا tab یا برگه دارید در برگه Type ، گزینه straight tap رو انتخاب کنید و استاندارد و type را با توجه به نیاز تعیین کنید.

در برگه position موقعیت سوراخ را تعین کنید
و ok
اکنون در محیط drawing حتما 3/4 را برای سوراخ حتما مشاهده خواهید کرد.

شاد باشید...:)

میشه فایلتون رو بذارید

با نقل قول سوالات خود را مطرح کنید. لطفاً :)


mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
این مسیری که قسمتی که علامت زدم تو شکل چیه ؟


چیزی که شما علامت زدید که آیکن یک عینک هستش خاصی نیست روش که چند لحظه ماوس رو نگه دارید مینویسه SHOW SECTION
تعداد صفحه های که در مسیر لافت ایجاد شده رو نشون میده
بیشتر حالت نمایشی داره
بالا و پایینش کنید صفحه زرد رنگ که سطح مقطع رو نشون میده جابجا میشه
من تو این 8 سال تا حالا ازش استفاده نکردم
ولی اگر منظورتون Center Line هستش خب از اسمش معلومه دیگه خط مرکزه
مسیر حرکت رو مشخص میکنه
در لافت guide curve باید روی اسکچ قرار بگیره و center line حتما نباید با اسکچ تقاطعی داشته باشه میتونه از مرکز یا خارج از مرکز دو اسکچ بگذره

آخرین ویرایش:

ENG.L.S

کاربر فعال تالار مهندسی عمران ,
چیزی که شما علامت زدید که آیکن یک عینک هستش خاصی نیست روش که چند لحظه ماوس رو نگه دارید مینویسه SHOW SECTION
تعداد صفحه های که در مسیر لافت ایجاد شده رو نشون میده
بیشتر حالت نمایشی داره
بالا و پایینش کنید صفحه زرد رنگ که سطح مقطع رو نشون میده جابجا میشه
من تو این 8 سال تا حالا ازش استفاده نکردم
ولی اگر منظورتون Center Line هستش خب از اسمش معلومه دیگه خط مرکزه
مسیر حرکت رو مشخص میکنه
در لافت guide curve باید روی اسکچ قرار بگیره و center line حتما نباید با اسکچ تقاطعی داشته باشه میتونه از مرکز یا خارج از مرکز دو اسکچ بگذره

من منظورم عینک بود که section رو نشون میده و برای این شکل 16 تا نشون داد .تو فیلم اموزشی دربارش تو ضیح داد منم مشتاق شدم که کاربردش چیه ؟!
ممنونم.


ENG.L.S

کاربر فعال تالار مهندسی عمران ,
این چرا combine نمیشه این ارورو میده فک کنم میگه که باید چند تا body داشته باشیم ولی من با splitجداش کردم الان 3تا قسمت شده.

برای دیدن اندازه اصلی عکس رو عکس کلیک کنید با تشکر.

[URL="http://persian-expert.com/up2/uploads/1402562751391.png"][IMG]http://persian-expert.com/up2/uploads/thumbs/1402562751391.png[/URL][/IMG]​



mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
این چرا combine نمیشه این ارورو میده فک کنم میگه که باید چند تا body داشته باشیم ولی من با splitجداش کردم الان 3تا قسمت شده.

برای دیدن اندازه اصلی عکس رو عکس کلیک کنید با تشکر.

[URL="http://persian-expert.com/up2/uploads/1402562751391.png"][IMG]http://persian-expert.com/up2/uploads/thumbs/1402562751391.png[/URL][/IMG]​


نکته ای که تو combine هست رو دقت نکردید:
دو body باید با هم تداخل داشته باشند.
حداقل برای add باید یک سطح مشترک داشته باشند
ایا body های شما با هم برخورد دارند یا یک سطح مشترک را دارند؟



ENG.L.S

کاربر فعال تالار مهندسی عمران ,
نکته ای که تو combine هست رو دقت نکردید:
دو body باید با هم تداخل داشته باشند.
حداقل برای add باید یک سطح مشترک داشته باشند
ایا body های شما با هم برخورد دارند یا یک سطح مشترک را دارند؟


مشاهده پیوست 212255

بله قسمت پایینش برخورد کرده به revovle وسط شکلم .ولی چون میخواستم fillet اجرا کنم نشد گفتم اگه combine رو اجرا کنم شاید یه دست بشه و بشه fillet رو اجرا کرد .


ENG.L.S

کاربر فعال تالار مهندسی عمران ,




اشتباهم اینجا بود که باید از دستور cut sweep استفاده کنم ولی باز یه مشکلی دیگه وجود داره هر کاری میکنم solid bodi شکل قرمز انتخاب نمیشه.

اینم باز همین مشکلو داره :

[/FONT][/COLOR][/RIGHT]
[URL="http://persian-expert.com/up2/uploads/1402567259711.png"][IMG]http://persian-expert.com/up2/uploads/thumbs/1402567259711.png[/URL]
[/IMG]



mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
بله قسمت پایینش برخورد کرده به revovle وسط شکلم .ولی چون میخواستم fillet اجرا کنم نشد گفتم اگه combine رو اجرا کنم شاید یه دست بشه و بشه fillet رو اجرا کرد .

از روی عکس تشخیصش سخته ولی به نظر میرسه قطعه میانی و قطعه مرکزی با هم سطح مشترک نداشته باشند و فقط نقطه یا خط مشترک داشته باشند نه سطح مشترک یا حجم مشترک.
اینحا چهار حالت دوحجم در فضاست و در حالت پنجم که دوجسم با هم هیچ چیز مشترکی دارند که combine هم اجرا نخواهد شد.
مثلا مماس شدن سطح یک مکعب به سطح جانبی یک استوانه (حالتی که من اینجا تصور میکنم اتفاق افتاده احتمالا) دارای یک خط مشترک و مماس شدن سطح مکعب به کره دارای نقطه مشترک هستند.
در اینصورت بدلیل تشکیل ضخامت صفر combine - add اجرا نخواهد شد.
اگر ضخامت صفر رو متوجه نشدید بگید عکس بذارم.


mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز




اشتباهم اینجا بود که باید از دستور cut sweep استفاده کنم ولی باز یه مشکلی دیگه وجود داره هر کاری میکنم solid bodi شکل قرمز انتخاب نمیشه.

اینم باز همین مشکلو داره :

[/FONT][/COLOR][/RIGHT]
[URL="http://persian-expert.com/up2/uploads/1402567259711.png"][IMG]http://persian-expert.com/up2/uploads/thumbs/1402567259711.png[/URL]
[/IMG]



این سوال یا جوابه؟
یه جوریه نصفه به نظر میرسه!

در هر روی:
مطمئن شید که در هنگام ایجاد قطعه ای که نقش ابزار برشی در sweep رو اجرا میکنه تیک گزینه merg را برداشته باشید.
اگر برداشتید باید در نمودار درختی 2 بادی داشته باشید.
عکس ها بسیار خوب هستند ممنون
فقط اگر هنگام عکس گرفتن نمودار درختی رو هم با زدن دکمه C نمایش دهید ممنون میشم.
اینجوری حداقل از روند طراحی میشه تا حدودی سردرآورد.
:)


ENG.L.S

کاربر فعال تالار مهندسی عمران ,
این سوال یا جوابه؟
یه جوریه نصفه به نظر میرسه!

در هر روی:
مطمئن شید که در هنگام ایجاد قطعه ای که نقش ابزار برشی در sweep رو اجرا میکنه تیک گزینه merg را برداشته باشید.
اگر برداشتید باید در نمودار درختی 2 بادی داشته باشید.
عکس ها بسیار خوب هستند ممنون
فقط اگر هنگام عکس گرفتن نمودار درختی رو هم با زدن دکمه C نمایش دهید ممنون میشم.
اینجوری حداقل از روند طراحی میشه تا حدودی سردرآورد.
:)


مرسی.
خواهش میکنم.
من این سری جسممو تغییر دادم الان فنرو به عنوان مسیر نمیتونم انتخاب کنم فنرم ایراد داره. قبل از اینکه بخوام cut swept رو انتخاب کنم این ارور رو میده .

[/FONT][URL="http://persian-expert.com/up2/uploads/1402577291541.png"][IMG]http://persian-expert.com/up2/uploads/thumbs/1402577291541.png[/URL][/IMG]


[/FONT][URL="http://persian-expert.com/up2/uploads/1402578466311.png"][IMG]http://persian-expert.com/up2/uploads/thumbs/1402578466311.png[/URL][/IMG]


ENG.L.S

کاربر فعال تالار مهندسی عمران ,
من دستور circular pattern اجرا میکنم مثل این شکل ولی نمیشه .چرا؟!




[/FONT][/COLOR][URL="http://persian-expert.com/up2/uploads/1402580413561.png"][IMG]http://persian-expert.com/up2/uploads/thumbs/1402580413561.png[/URL][/IMG]



آخرین ویرایش:

mehdi amiry

عضو جدید
سلام
از دوستان کسی می تونه بگه فاصله ایی که در شکل نشون دادم چه جوری قابل تغییره.



mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
من دستور circular pattern اجرا میکنم مثل این شکل ولی نمیشه .چرا؟!




[/FONT][/COLOR][URL="http://persian-expert.com/up2/uploads/1402580413561.png"][IMG]http://persian-expert.com/up2/uploads/thumbs/1402580413561.png[/URL][/IMG]





ا اونجا که من میدونم برای پترن کردن یکی از موضوعات موجود در پترن را باید انتخاب کنید
یا feature to pattern
یا face to pattern
یا body to pattern

الان شما تو تصویری که گذاشتی هم feature انتخاب کردی هم face
بعد axe یا محور دوران رو هم انتخاب نکردی

یه نکته ای هم هست: بشتر مواقع فیلت ها پترن نمیشن البته بیشتر مواقع
تجربه اینو میگه


mer30fery

دستیار مدیر مهندسی مکانیک, متخصص سالید ورک
کاربر ممتاز
سلام
از دوستان کسی می تونه بگه فاصله ایی که در شکل نشون دادم چه جوری قابل تغییره.

مشاهده پیوست 212300
سلام
برای اینکه سوال بدون جواب نَمونه باید عرض کنم که سالید در برابر کارهای مخالف استاندارد نقشه کشی مقاومت میکنه و این بده.
این تنظیمات تو کتیا و مکانیکال براحتی انجام میشه.

در هر روی
چیزی که من به نظرم میرسه نه به عنوان راه حل اساسی بلکه صرفا جهت رفع نیاز موقت اینه که:
1-در تنظیمات مربوط به اندازه مقدار اندازه را که به صورت <dim> نوشته شده پاک کنید و یک note بصورت دستی روی خط اندازه قرار دهید.
2-اگر مقدار عدد اندازه برای شما مهمه یعنی حتما باید به مقدار اندازه لینک باشه و نخواید <dim> رو پاک کنید یه اینتر بعد از <DIM> بزنید بعد space (فاصله) بدید تا عدد اندازه به اندازه یک خط بالا بره.

این راه حل پاسخ صحیحی نیست ولی فعلا جوابی صحیح تر از این ندارم.
موفق باشید.:)

آخرین ویرایش:

shahrokhblash

عضو جدید
با درود
دوستان من مهره شطرنج با سالید طراحی کردم حال مشکلم خروج جی کد هست می خوام با سی ان سی
قطعه در بیارم لطفا راهنمایی کنید mastercam یا catia نصب ندارم کلا راحت بگم خروج جی کد با نرم افزار اشنا نیستم
با سپاس


shahrokhblash

عضو جدید
با درود
دوستان من مهره شطرنج با سالید طراحی کردم حال مشکلم خروج جی کد هست می خوام با سی ان سی
قطعه در بیارم لطفا راهنمایی کنید mastercam یا catia نصب ندارم کلا راحت بگم خروج جی کد با نرم افزار اشنا نیستم
با سپاس

دوستان راهنمایی بفرمایید
با سپاس


mehdi amiry

عضو جدید
با درود
دوستان من مهره شطرنج با سالید طراحی کردم حال مشکلم خروج جی کد هست می خوام با سی ان سی
قطعه در بیارم لطفا راهنمایی کنید mastercam یا catia نصب ندارم کلا راحت بگم خروج جی کد با نرم افزار اشنا نیستم
با سپاس

به نظر بنده در این زمینه نرم افزارهای NX و mastercam خوب هستند. من خودم با ان ایکس کار می کنم و نرم افزار بسیار هوشمندیه.البته نرم افزار ان ایکس یه نرم افزار جامعه ایی(CAD/CAE/CAM) هست. و مختص CAM نیست.


shahrokhblash

عضو جدید
اقای امیری ممنون از راهنمایت مشکل نبود اطلاعات در مورد نرم افزار هست لطفا کتاب به من معرفی کنید
در ضمن من فعلا برای دستگاه تراش CNC نیاز دارم الان هر فایل اموزشی انگلیسی پیدا کردم کار با فرز هست
اگر از دوستان فایلی در مورد اموزش تراش با CNC داره بگذاره خیلی ممنون میشوم
دوستان در نظر بگیرن من از افزونه مستر استفاده میکنم در محیط سالیدورک
با سپاس

آخرین ویرایش:

.BAHMAN.

عضو جدید
دوستان يه سوال از Sheet metal ...
من Unfold يه همچين چيزي رو ميخوام :


تو خود Sheetmetal نتونستم بكشمش ...
با توجه به اينكه Unfold چيزايي مثل استوانه رو ميده ، گفتم شايد اينم بشه !


matin1991

عضو جدید
سلام
خسته نیاشید
آقا من یه فایل طراحی یک بلاور موتور دارم که البته توی کتیا کشیده شده
حالا این استاد ما گیر داده که باید توی سالید باشه

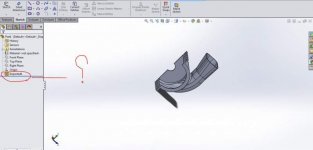

با سالید که باز میکنم،توی نمودار درختی واسه هر پارت مینویسه imported
یعنی مشخص میشه که از یه نرم افزار دیگه تئی سالید آورده شده
اساتید کسی میتونه کمک کنه که یجوری از کتیا بیارم داخل سالید که همه فیچر ها و تولز های بکار رفته کامل توی سالید باز شه؟
عکس زیر هم نمونه پارت باز شده ی فایل کتیا توی سالید هست


mehdi amiry

عضو جدید
اقای امیری ممنون از راهنمایت مشکل نبود اطلاعات در مورد نرم افزار هست لطفا کتاب به من معرفی کنید
در ضمن من فعلا برای دستگاه تراش CNC نیاز دارم الان هر فایل اموزشی انگلیسی پیدا کردم کار با فرز هست
اگر از دوستان فایلی در مورد اموزش تراش با CNC داره بگذاره خیلی ممنون میشوم
دوستان در نظر بگیرن من از افزونه مستر استفاده میکنم در محیط سالیدورک
با سپاس

در مورد مسترکم، کتاب تو بازار وجود داره و من اطلاع دقیقی از کمی و کیفی آنها ندارم، ولی مطالبی به زبان اصلی برات میذارم.
مشاهده پیوست SAMPLE-X3_Lathe_Training_Tutorial.pdf
در مورد نرم افزار ان ایکس، متاسفانه باید بگم که تقریبا هیچ کتابی در بازار وجود نداره(قبلا چاپ شده و در حال حاضر چاپ مجدد نشده) ولی خوشبختانه help نرم افزار در زمینه ساخت و تولید به صورت گام به گام در خود نرم افزار وجود داره و کار راه اندازه.


پیوست ها

  • nx tutorials.jpg
    nx tutorials.jpg
    46.2 کیلوبایت · بازدیدها: 0

Similar threads

بالا
