تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
- شروع کننده موضوع EECi
- تاریخ شروع

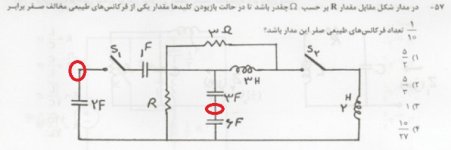

نه منظور این نیست. منظور گره بین خازن 3 و 6 فاراده. گره خازنی یعنی گره ای که فقط خازن بهش وصل باشه و منبع جریان مستقل یا به عبارت دیگه جریان خازن و منبع جریان مستقل بهش وارد یا از اون خارج میشن.( اگه اشتباه میگم دوستان اصلاح کنن)
سلام نه کاملا صحیح میفرمایین
گره خازنی موجود در حالت اتصال باز کلید ها همون بین 3و 6فاراد هست
سوال بنده هم همین بود!
فرکانس طبیعی صفر حاصل گره خازنی و حلقه سلفی هست!
دوتتا صفر بخاطر این دو گره،سومیش برای چی؟(ممکنه روی شکل نشون بدید؟)
داداش تو پست قبلی هم گفتم
هرچند تا خازن مدار باز و سلف اتصال کوتاه داشته باشیم به همون تعداد فرکانس صفر داریم
حالا اینجا یدونه گره خازنی بین 3و 6 داریم این یدونه
حالا 2تام خازن مدار باز داریم یکی 1 فاراد یکیم 2 فاراد
جمعا میشه 3تا فرکانس صفر
سلام به نظر من دوقطبی ها - معادلات حالت- مدار های مقاومتی البته بستگی به شما داره و بعضی وقتا از این مباحث سوالات سختی هم میاد
منظورتون از مدار باز وجود اون کلید هست؟؟
یعنی بخاطر کلید حازنهای 1 و 2 هرکدوم فرکانس طبیعی صفر ایجاد میکنند؟
بله دقیقا
بخاطر کلید دوتا خازن جریانشون صفره یعنی فرکانس صفر
داداش دست گلت درد نکنه!
من هی میگفتم این خازن مدار باز کجاس!! جریان چیه؟؟هه هه
بی زحمت اگه وقت داشتی یه سر هم ب تاپیک کنترل بزن!
ممنون
سلامسلام به دوستای گلم، امیدوارم خوب و پر انرژی تو راه رسیدن به هدف مشترکمون باشین

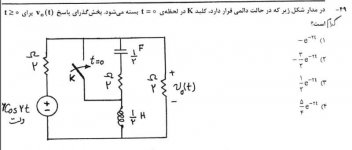

اگه ممکنه بهترین راه حل واسه این سوال برق 88 رو بگین ، ممنونم
بهترین راه حل همون روش معادله نویسی و دبفرانسیل هست
چون فقط ضریب رو میخواد باید پاسخ کلی رو نوشت و ضریب رو بر اساس شرایط اولیه محاسبه کرد
سلام به دوستای گلم، امیدوارم خوب و پر انرژی تو راه رسیدن به هدف مشترکمون باشین
اگه ممکنه بهترین راه حل واسه این سوال برق 88 رو بگین ، ممنونم
اینو اول در t<0 بررسی کنید و شرایط اولیه رو حساب بعد اون t>0 با اون شرایط اولیه مدارو در حوزه لاپلاس بکشید ، بعدش با یه KCl ولتاژو حساب کنید که شامل دو بخش میشه که چون ما فقط قسمت گذرا رو میخوایم ، لاپلاس معکوس اون قسمت مرتبه اولو میگیرم که همون جوابه .
saman 1234
عضو جدید
درود
دوستان من تو مدار هنوز مشکل دارم همون سطحی که 9 ماه پیش بودم الانم هستم .
متاسفانه نمیتونم درست راه حل و نقطه ی شروع حل مدار تشخیض بدم .
آزمونهای 92تا 88 زدم همش درصدم 33 بود . اونم سوالای ساده میتونم حل کنم .
به نظرتون تو این وقت باقی مانده چه کنم که حداقل درصدم تو آزمون اصلی همین 33 بمونه .
فقط بگم که از کل مدار فقط حدودا 4 - 5 فصل بلدم نسبتا . (1-2-3 - فضای حالت - غیرخطی - و کمی از انتقال توان ) از فصل 4 یا همون حالت دائمی فقط قسمت توان بلدم .
ممنون میشم راهنمایی کنید .
دوستان من تو مدار هنوز مشکل دارم همون سطحی که 9 ماه پیش بودم الانم هستم .
متاسفانه نمیتونم درست راه حل و نقطه ی شروع حل مدار تشخیض بدم .
آزمونهای 92تا 88 زدم همش درصدم 33 بود . اونم سوالای ساده میتونم حل کنم .
به نظرتون تو این وقت باقی مانده چه کنم که حداقل درصدم تو آزمون اصلی همین 33 بمونه .
فقط بگم که از کل مدار فقط حدودا 4 - 5 فصل بلدم نسبتا . (1-2-3 - فضای حالت - غیرخطی - و کمی از انتقال توان ) از فصل 4 یا همون حالت دائمی فقط قسمت توان بلدم .
ممنون میشم راهنمایی کنید .
سلام دوستان
برای حل این سوال(برق87)شما وقتی به حوزه ی لاپلاس می برید(شکل2) چه جوری حلش می کنید؟تو کتاب دانشگاه تهران روش نظری رفته که دترمینان 3 در 3 طولانیه محاسبش
مشاهده پیوست Doc1.pdf
برای حل این سوال(برق87)شما وقتی به حوزه ی لاپلاس می برید(شکل2) چه جوری حلش می کنید؟تو کتاب دانشگاه تهران روش نظری رفته که دترمینان 3 در 3 طولانیه محاسبش
مشاهده پیوست Doc1.pdf
ehsan0641
کاربر بیش فعال
دوست عزیز اصلا لازم نیست این سوالو ببری تو لاپلاس، ولتاژ اولیه رو محاسبه کن بعد از موازی شدن خازن ها باهم دیگه ولتاژ تعادلشون رو هم حساب کن حالا به اندازه تفاضل مقدار ولتاژ ثانویه نسبت به ولتاژ اولیه ضربدر مقدار خازن ترم ضربه توی جریان بوجود میاد. حلش شاید 2 دقیقه هم طول نکشه. موفق باشید
سلام ب همه دوستان عزیزم
امیدوارم توی این شمارش معکوس ها اعتماد ب نفس و انگیزتون رو ب بالا در حال حرکت باشه
از حضورتون 2تا سوال داشتیم:

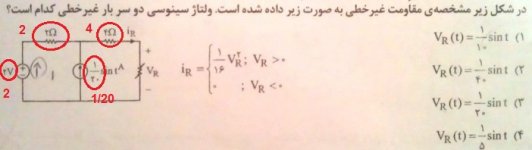

1. توی این سوال من اشتباه میگم یا دوست عزیزی ک پاسخنامه رو داده دست من؟
اگ من،میشه بگید چرا؟؟
2.برای حل این سوال،بجز بدست آوردن اندازه I مقاوت ب ازای ورودی های متفاوت و جمع اونها،راه دیگه ای توی ذهن دارید؟؟
ممنونم از لطفتون!
امیدوارم توی این شمارش معکوس ها اعتماد ب نفس و انگیزتون رو ب بالا در حال حرکت باشه
از حضورتون 2تا سوال داشتیم:
1. توی این سوال من اشتباه میگم یا دوست عزیزی ک پاسخنامه رو داده دست من؟
اگ من،میشه بگید چرا؟؟2.برای حل این سوال،بجز بدست آوردن اندازه I مقاوت ب ازای ورودی های متفاوت و جمع اونها،راه دیگه ای توی ذهن دارید؟؟
ممنونم از لطفتون!
.V A H I D.
عضو جدید
عددای سوال اول خیلی ریزه
اگه میتونی بزرگتر بذار
چشام ضعیف شده
اگه میتونی بزرگتر بذار
چشام ضعیف شده
.V A H I D.
عضو جدید
جواب میشه : 4/3 + 1/20Sint
مقاومتی که تو حالت AC گذاشتی چنده(6اهمی باید بذاری)،احتمالا اونجا اشتب کردی!
من مقاومت قرار ندادم
از اونجایی ک خروجی سینوسی ب ازای ورودی سینوسی هست،منبع DC رو خاموش کردم و نقطه کار مدار رو بدست آوردم!!
فکر هم نمیکنم منطق این روش حل مشکلی داشته باشه! اما نمیدونم اشکال کجاست ک جوابها متفاوت هست!!
سلام آرمین جان
ممنون!
حرف شما کاملا درست هست!
ولی اگ توی جواب سوال ببینید،منبع ac رو خاموش کرده تا مقاومت رو بدست بیاره؟ چرا؟ جریانش چیه پس؟
اون برای بدست آوردن نقطه کار DC هست که بتونیم از اون برای محاسبه یه مقاومت خطی معادل تو اون نقطه کار به جای مقاومت غیر خطی استفاده کنیم
از اون برای محاسبه کل جواب استفاده نمیکنیم
اینا ک میفرمایید،مربوط ب الکترونیک هست؟
نقطه کار DC..؟؟ برام آشناست...
ولی نمیدونم واقعا یعنی چی!! در نقطه کار DC چ اتفاقی میفته؟ یعنی همیشه میتونیم با محاسبه مقاومت DC اون رو توی مدار بذاریم؟
میشه بدون این روشی که گفتم هم حل کرد ولی بدون ماشین حساب سخته، این روش واسه موقعی که دامنه سیگنال ac نسبت به قسمت dc مدار خیلی کوچیکتره جواب میده
اینا ک میفرمایید،مربوط ب الکترونیک هست؟
نقطه کار DC..؟؟ برام آشناست...
در نقطه کار DC چ اتفاقی میفته؟ یعنی همیشه میتونیم با محاسبه مقاومت DC اون رو توی مدار بذاریم؟
اگه حل سوال 6 مدار 88 برای دانشگاه تهران رو نگاه کنی خیلی کمکت میکنه
ممنونم
اتفاقا اونو دیده بودم و دوستان هم همینجا راهنمایی کردن!
ولی خب نمیدونستم ک قضیه اینجوری هست
ممنون از شما و شرمنده از بقیه دوستان ک دوباره این موضوع رو تکرار کردم
dizgah
عضو جدید
سلام
اینجا میشه لطف کنید و بگید چرا به جای توان خازنها مال سلفو بدس آورده ؟
کلا چی کار کرده ؟
ممنونمشاهده پیوست 191890
اینجا میشه لطف کنید و بگید چرا به جای توان خازنها مال سلفو بدس آورده ؟
کلا چی کار کرده ؟
ممنونمشاهده پیوست 191890
