[ AutoCad Civil3D Land ] آموزش و رفع اشکال

[siahkamar]

خواهش میکنم
بله، کاری به منحنی میزان های فرعی نداریم، فقط اصلی؛ (جهت تعیین دقیق تر شیب، که برا شما 9% هست)
مرکز دایره جدید: تقاطع دایره قبل با منحنی میزان اصلی (آخرین نقطه از مسیر که تا الان ترسیم کردید)

Sent by Tapatalk on Android

سلام
مهندس طبق گفته شما پیش رفتم.درسته این؟:http://s3.picofile.com/file/8220679600/MOHADHAJ2.dwg.html
بعدش چرا خطوط که میخام ضخیم تر بشن هرکاری میکنم نمیشن؟



[Alexiss]

سلام
مهندس طبق گفته شما پیش رفتم.درسته این؟:http://s3.picofile.com/file/8220679600/MOHADHAJ2.dwg.html
بعدش چرا خطوط که میخام ضخیم تر بشن هرکاری میکنم نمیشن؟

سلام
شعاع دایره رو نصف کردید (13.95) که اشتباهه (شیب این مسیر در حدود 18 درصد هست)
بعضی جاها بجای تقاطع دایره فعلی با منحنی میزان اصلی، به تقاطع دایره بعدی با منحنی میزان اصلی یا فرعی وصل کردید

برا اینکه ضخامت رو بتونید ببینید (البته حتا اگه الان هم نتونید این ضخامت رو ببینید، تو چاپ این ضخامت خودشو نشون میده): LWDISPLAY رو تایپ کنید و اینتر و سپس ON رو تایپ کنید و اینتر (از گوشه پائین سمت راست هم میتونید دکمه Customization و سپس گزینه LineWeight رو تیک بزنید (تو Civil 2016))

* ضمنا رنگ لایه ای که مسیر رو ترسیم می کنید تغییر بدید به سبز مثلا (رنگ آبی تیره تو پس زمینه سیاه دید خوبی نداره) دایره ها رو هم تو یه لایه جدا ترسیم کنید بهتره (جهت خاموش کردن لایه ش در مواقعی که نیازی بهشون ندارید)



[siahkamar]

سلام
شعاع دایره رو نصف کردید (13.95) که اشتباهه (شیب این مسیر در حدود 18 درصد هست)
بعضی جاها بجای تقاطع دایره فعلی با منحنی میزان اصلی، به تقاطع دایره بعدی با منحنی میزان اصلی یا فرعی وصل کردید

برا اینکه ضخامت رو بتونید ببینید (البته حتا اگه الان هم نتونید این ضخامت رو ببینید، تو چاپ این ضخامت خودشو نشون میده): LWDISPLAY رو تایپ کنید و اینتر و سپس ON رو تایپ کنید و اینتر (از گوشه پائین سمت راست هم میتونید دکمه Customization و سپس گزینه LineWeight رو تیک بزنید (تو Civil 2016))

* ضمنا رنگ لایه ای که مسیر رو ترسیم می کنید تغییر بدید به سبز مثلا (رنگ آبی تیره تو پس زمینه سیاه دید خوبی نداره) دایره ها رو هم تو یه لایه جدا ترسیم کنید بهتره (جهت خاموش کردن لایه ش در مواقعی که نیازی بهشون ندارید)

ممنون لایه ها درست شدن
اینم درست شد؟http://s6.picofile.com/file/8220731876/MOHADHAJ1.dwg.html
سپاس



[Alexiss]

ممنون لایه ها درست شدن
اینم درست شد؟http://s6.picofile.com/file/8220731876/MOHADHAJ1.dwg.html
سپاس

بله در حد یه پروژه درسی، درست و قابل قبوله
موفق باشید



[siahkamar]

بله در حد یه پروژه درسی، درست و قابل قبوله
موفق باشید

سلام
مهندس میشه یه نگاهی بندازی ببینی نقطه c رو هم درست رفتم یا نه؟http://s6.picofile.com/file/8220778868/MOHADHAJ1.dwg.html
راستی برای رفتن از c1 به D1 بهتره که از نقطه سی برم روبروش و سپس به طرف پایین برم یا اینکه اول برم پایین و بعدش برم روبرو؟



[Alexiss]

سلام
مهندس میشه یه نگاهی بندازی ببینی نقطه c رو هم درست رفتم یا نه؟http://s6.picofile.com/file/8220778868/MOHADHAJ1.dwg.html
راستی برای رفتن از c1 به D1 بهتره که از نقطه سی برم روبروش و سپس به طرف پایین برم یا اینکه اول برم پایین و بعدش برم روبرو؟

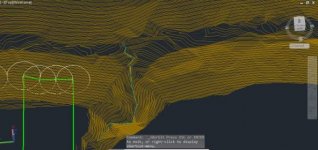

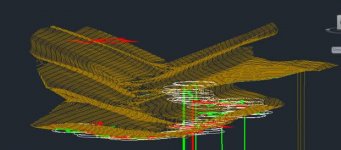

طبق منحنی میزان ها و عکس های زیر، جاده ای که ترسیم می کنید روی دامنه (شیب) یه دره قرار داره! بطوریکه اختلاف ارتفاع بعضی نقاط (مثل D1) تا کف دره به 45 متر هم میرسه!
کی میاد تو دامنه یه دره جاده میزنه که استاد شما گفته بزنید!
در کل باید مسیری رو انتخاب کنید که صرفه اقتصادی (کمترین حجم عملیات خاکی) و قابلیت اجرا داشته باشه، یعنی مسیری باشه که کمترین تغییر شیب و ارتفاع رو داشته باشه و...
در مورد شما بهتره از C1 بیاد پائین (تو دره! [چون اختلاف ارتفاع دره روبروی C1 با خود C1 کمتره تا اختلاف ارتفاع دره روبروی D1 با خود D1]) بعد برید به سمت D1 (هر چند همین هم یک مسیر عقلانی نیست!)

http://8pic.ir/images/fze3uhdhqnqzsxrx8nry.png



[siahkamar]

سلام
تو سیویل تری دی 2012 گزینه های پوینت و پروجکت همانند لند 2009 موجود نیست؟



[siahkamar]

بله در حد یه پروژه درسی، درست و قابل قبوله
موفق باشید

خسته نباشید
مهندس یه توضیحی در مورد نحوه رسم قوس ها میدی.چه جوری رسم کنم؟
سپاس
general
survey
lires/curves
این گزینه ها نیستن تو برنامه.کنار بخش بالا فایل و ادیت و ... نیستن اینا



[Rah Pardaz]

درود بر شما عزیزان

.......... این مشکل یکی از دوستانمون هست .......که بنده راهکاری به ذهنم نرسید..............عزیزانی که راهکاری می دونن.......در این خصوص ارائه فرمایند.


( این نقشه در ورژن های دیگه و روی سیستم دیگه هیچ مشکلی نداره فقط باسیویل تری دی 2015 مشکل داره و به این شکل نمایش داده )

پیشاپیش سپاسگزارم .


​

http://www.www.www.iran-eng.ir/attachment.php?attachmentid=253467&d=1447620388​

​



[industrail zone]

سلام بر همه اساتید محترم
من تو سیستمم از ویندوز 7 32 بایتی استفاده می کنم اخرین ورژنی که میتونم از سیویل نصب کنم چی هستش؟؟
اگر تو یک سیستم روی یک فایل با ورژن پایینتر از سیویل کار کنم تو یک سیستم دیگر که ورژن بالاتر نصبه برای کار کردن روی همون فایل مشکلی پیش نمیاد؟؟
اگر از 32 بیتی به 64 بیتی فایل متقل کنم و یا برعکس چی مشکلی در اطلاعات فایل بوجود نمی یاد؟؟
باتشکر از جواب دوستان



[Ehsan.Ha]

سلام بر همه اساتید محترم
من تو سیستمم از ویندوز 7 32 بایتی استفاده می کنم اخرین ورژنی که میتونم از سیویل نصب کنم چی هستش؟؟
اگر تو یک سیستم روی یک فایل با ورژن پایینتر از سیویل کار کنم تو یک سیستم دیگر که ورژن بالاتر نصبه برای کار کردن روی همون فایل مشکلی پیش نمیاد؟؟
اگر از 32 بیتی به 64 بیتی فایل متقل کنم و یا برعکس چی مشکلی در اطلاعات فایل بوجود نمی یاد؟؟
باتشکر از جواب دوستان

2013 ورژن 32 بیتی داره و من هنوز باهاش کار می کنم سبکه و کار باهاش راحته
من از 2008 دارم با سیویل کار می کنم متاسفانه یکم فایلها نافقص می رسید به ورژن بالا تر اما دیگه الان درست شده. اما با ورژن پایین تر یکم مشکل داره و معمولا باز نمیکنه و نمی شناسه. البته فکر نمی کنم بین 2013 و 2014 و 2015 چنین مشکلی هنوز باشه. من 2013 رو توصیه می کنم. اگه وارد کردن عکس و توپوگرافی از گوگل ارث زیاد دارین ورژن 2012 خودش این کار رو میکنه که البته در ورژن های بالا تر این آپشن رو برداشتند ( چه بد)
فکر نمی کنم از 32 به 64 دیگه مشکلی داشته باشه. من امتحان نکردم



[mostafades]

دوستان سلام وقتتون بخیر باشه ان شاالله
من نمیدونستم سوالم را کجا بپرسم و آیا لازمه واسش تاپیکی باز کنم یا نه !
خلاصه اگه اینجا جاش نیست منو ببخشید

دوستان بنده نقشه ای را تحت اتوکد ترسیم و طراحی کردم که واسم هم زمانبر بوده و هم هزینه بر ، حالا اگر بخوام فایل نقشه را رایت پروتکت کنم چکار باید انجام بدم و چطوری؟
میخوام قابلیت چاپ و پرینت گرفتن و کپی کردن لایه ها و ... را مسدود کنم و فقط تحت نرم افزار کد قابل رویت و ملاحظه باشه
لطفا هر کدام از مهندسین عزیزم بلده راهنمایی ه
متشکرم از شما



[mostafades]

دوستان سلام وقتتون بخیر باشه ان شاالله
من نمیدونستم سوالم را کجا بپرسم و آیا لازمه واسش تاپیکی باز کنم یا نه !
خلاصه اگه اینجا جاش نیست منو ببخشید

دوستان بنده نقشه ای را تحت اتوکد ترسیم و طراحی کردم که واسم هم زمانبر بوده و هم هزینه بر ، حالا اگر بخوام فایل نقشه را رایت پروتکت کنم چکار باید انجام بدم و چطوری؟
میخوام قابلیت چاپ و پرینت گرفتن و کپی کردن لایه ها و ... را مسدود کنم و فقط تحت نرم افزار کد قابل رویت و ملاحظه باشه
لطفا هر کدام از مهندسین عزیزم بلده راهنمایی کنه
متشکرم از شما



[Ehsan.Ha]

من همچین قابلیتی رو تو اتوکد ندیدم، روش مرسوم pdf کردن نقشه هاست



[داود بیغم]

سلام دوستان خسته نباشید سریعترین راه محاسبه سر ترانشه رو کسی میدونه؟اگه برم داشته باشه ؟



[industrail zone]

باسلام به همگی
من یه فایل اتوکد دارم که ارتفاع نقاط آنرا تبدیل به متن شده یک متن قبل از ممیز و یک متن بعد از ممیز و محل نقطه نیز با دو خط ضربدر متقاطع مشخص کرده اند که ارتفاع آنها صفر می باشد از دوستانی که اطلاع دارند راهنمایی فرمایند که این نقاط چطور تبدیل به فایل نقاط point دارای ارتفاع می شوند که بتوان عملیات تولید سطح و ..... در سویل بر روی آن انجام داد.
باتشکر و سپاس بیکران



[yeganehparast]

با سلام

من چند سال پیش مقدار مختصری با Land Desktop کار کرده ام اون هم به صورت آموزشی (یا شاید آزمایشی!)

الان دوباره نیاز به رسم توپوگرافی دارم و تو اینترنت سرچ زدم می بینم از ورژن 2009 به بالا نیست.

آیا Land دیگه تولید نمی شه؟

در این صورت برای ترسیم فایل توپوگرافی که بعد داخل اتوکد هم بشه اون رو باز کرد باید چکار کنم؟



[vab1991]

سلام دوست عزیز بعید می دونم دیگه کسی از نرم افزار لند استفاده کنه و به دلیل برتری بارزی که سیویل 3 دی نسبت به لند داره بهتره که از سیویل 3 دی استفاده کنید. اینم یه آموزش فوق العاده که دو ساعته می تونید سیویل یاد بگیرید.
http://civil2.ir/%D9%BE%D8%B1%D9%88%DA%98%D9%87-%D8%B1%D8%A7%D9%87%D8%B3%D8%A7%D8%B2%DB%8C-%D8%AF%D8%B1-civil-3d-2015-%DA%A9%D8%AA%D8%A7%D8%A8%DA%86%D9%87-%DA%AF%D8%A7%D9%85-%D8%A8%D9%87-%DA%AF%D8%A7%D9%85-%D8%B1/



[eli.memar]

سلام دوستان یه سوال دارم. من اتوکد لند 2009 رو دارم اومدم ریستش کردم عوض شده مدل صفححه و دیگه creat رو نمیاره چیکار کنم
