یکی میتونه توضیح بده چرا گزینه 2 در این سوال درست ؟مشاهده پیوست 224698

برای اینکه صورت سوال گفته ab در هر حالت افقی خواهد بود.
این سوال در واقع تست هوشه.



[حامد ایرانشاهی]

دوستان من پاسخ های تصویری سوالات ایستایی آزمون های آزمایشی رو توی صفحه آپارات خودم گذاشتم.. میتونید اونجا نگاه کنید..
امیدوارم مفید باشه..
http://www.aparat.com/v/uZRoC
اینم لینکش



[flower m]

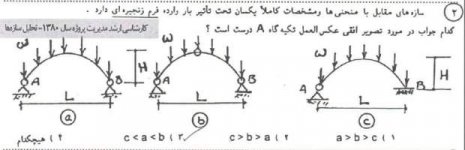

به نظر شما گزینه صحیح این تست کدوم ؟ من فکر می کنم گزینه 4 درست چون نیروی افقی همه گزینه ها باهم برابر . کمکم کنید لطفا



[محمد اسدی اردشیر]

سلام دوستان یک سوال دارم :

همونطور که میدونید طراحی سازه به سه روش انجام میشه
۱) طراحی الاستیک

۲) طراحی پلاستیک

۳) طراحی وضعیت محدود

منبع این حرفم کتاب مبانی سازست

واما روش طراحی لرزه ایش هم به سه روش اشاره میکنه :

۱) طراحی بر اساس تغییر مکان

۲) طراحی بر اساس عملکرد

۳) طراحی بر اساس ظرفیت
که منبع این سه روش جزوات سروش نیاست که تو کتابشم هست

سوال من اینجاست :

طراحی وضعیت محدود دقیقا چیه ؟



[محمد اسدی اردشیر]

واسه عناصر لازم هست که قطر دانه بندی خاک و این قبیل اعداد رو بلد باشیم؟

برای بچه های هنرهای ساخت توصیه شده که بلد باشن



[nayyereh.a]

راسی من راهنمایی گنده میخوام:برای دروسش فنی راستش من فغط ایستایی و سیستم رو خوندم.ینی واسه مصالح تنظیم عناصر و... هیچی نخوندم و تازه میخوام بخونمشون.بنظر شما من اول کدومشو بخونم؟؟؟کدوم رو حذف کنم​



[flower m]

من درمبحث خرپا تشخیص تعیین نیروهای عضوهاش متوجه نمیشم میشه توضیح بدید برام .



[digitalarch]

دوستان من یه تعریفی از صلبیت و شکل پذیری میکنم ببینید درسته?و اگه درسته جواب سوالی که اخر میپرسم چیه?
سازه ای که صلب دچار تغییر شکل نمیشه و شکل پذیر هم نیست پس سازه ای که کاملا صلبه چون پچار تغییر شکل نمیشه خوبه و چون شکل پذیر و منعطف نیست و نمیتونه انرژی. زلزله رو جذب کنه و میرا کنه پس بده
از طرفی سازه ای که شکل پذیره صلب نیست و از این نظر بده ولی تغییر شکل میده البته تا قبل اینکه به حداکثر تغییر شکل خودش برسه و جاری بشه انرژی زلزله رو میرا و جذب میکنه پس از این لحاظ خوبه
و از اونجایی که صلبیت و شکل پذیری با همکاریه هم و توام با هم میتونن یه سازه خوب بسازن(یعنی اجزای سازه ای صلب باشن و اجزای غیر سازه ای و کم اهمیت شکل پذیر)به همین دلیل تو طراحی لرزه ای بر مبنای ظرفیت ساختمون رو ترکیب صلب و منعطف طراحی میکنیم
حالا اینجوری گفته شده که اوایل قرن 20فکر میکردن سازه صرفا باید صلب باشه اما طی زلزله ای که اومد و ساختمونای صلب داغون شدن چون شکل پذیری نداشتن برای میراگری داغون شدن مهندسام فک کردن پس حتما بهتره ساختمونا صرفا شکل پذیر و نرم طراحی شن اما اینجوری گفته شده که بازم طی زلزله ای که اومد و ساختمونهای صرفا منعطف خراب شدن اونجا بود که فهمیدن باید ساختمون تواما صلب و نرم طراحی شه
حالا سوال من اینه که اگه همه حرفهایی که زدم درسته چرا ساختمونهای شکل پذیر خراب شدن?اصلا بدیه یه ساختمونی که صرفا شکل پذیر باشه چیه?شاید الان بگین خب چون صلبیتی نداره و تغییر شکل میده،اما مگه تو همون اوایل تعریفم نگفتیم که ساختمون شکل پذیر تا قبل این که تغییر شکل ها به حداکثر خودش و مرحله جاری شدن برسه انرژی زلزله رو جذب میکنه پس چرا ساختمون نمیتونه صرفا شکل پذیر و نرم باشه?



[mahyarSAMSUNG]

چرا این گزینه باید بشه شماره 4 ؟ مگه اون قوسی ها اعضای فولادی نیستن ؟



و چرا این باید بشه دیافراگم صلب . البته سوالم اینه که گزینه دیوار برشی هم درسته . ... چرا دیوار برشی نمیشه ؟



[flower m]

چرا این گزینه باید بشه شماره 4 ؟ مگه اون قوسی ها اعضای فولادی نیستن ؟



این سوال دو گزینه درست دارد گزینه یک و هم 4 چون این ساختمان قوس آن ساخته شده از ترکیب میله و کابل (کش بستی) هست و این ساختمان طی دو روز توسط 6 نفر قابل نصب می باشد .



[azi sadeghi]

چرا این گزینه باید بشه شماره 4 ؟ مگه اون قوسی ها اعضای فولادی نیستن ؟



و چرا این باید بشه دیافراگم صلب . البته سوالم اینه که گزینه دیوار برشی هم درسته . ... چرا دیوار برشی نمیشه ؟

ببخشید این جز کدوم سوالاست؟واسه معماری؟یا هنرساخت؟



[sara 262]

سلام دوستان یه سوال ؟ در بررسی پایداری و معین بودن E را عدد ثابتی در نظر میگیریم قراردادیه ؟



[neda...]

دوستان جواب کدوم میشه؟؟؟



[flower m]

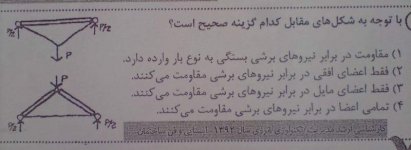

دوستان جواب کدوم میشه؟؟؟مشاهده پیوست 227352

گزینه 3 درست باتوجه به اینکه نیروی برشی به طور 45 درجه عمل می کنه اعضای مایل می توانند نیروی برشی را تحمل کنند .



[mahyarSAMSUNG]

ببخشید این جز کدوم سوالاست؟واسه معماری؟یا هنرساخت؟

اینا واسه هنرهای ساخته . ولی دلیل نمیشه که تو معماری نیاد . باید بلد باشی



[flower m]

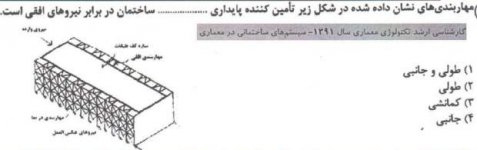

چرا این سوال باید بشه گزینه 2 مگه مهاربند برای پایداری جانبی نیست ؟



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

چرا این سوال باید بشه گزینه 2 مگه مهاربند برای پایداری جانبی نیست ؟مشاهده پیوست 227649

خیلی مسخرست این سوال
طراح منظورش از جانبی ،در واقع عرضی یعنی درون صفحه بوده و همونطور که میدونیم سیستم های مقاوم عمودی مثل قاب مهاربندی شده مقاومتشون زمانی کارسازه که نیرو در طول اونها وارد بشه یعنی برون صفحه



[mahyarSAMSUNG]

چرا این سوال باید بشه گزینه 2 مگه مهاربند برای پایداری جانبی نیست ؟مشاهده پیوست 227649

کاملا جوابش درسته . چون ساختمان طول و عرض داره و مهار بند هایی ک تو عکس نشون داده فقط در جهت طولی ساختمون کار میکنه ولی در جهت عرضی هیچ کاری انجام نمیده چون در جهت عرضی فکر کنم دیوار برشی بتی هست ...
تازه موضوع سوال برای پایداری جانبی نیست که شما میگید . مهاربند پایداری جانبی رو تقویت میکنه ولی این سوال داره میگه این پایداری جانبی تو این عکس کدوم سمتی که میشه جهت طولی که کاملا واضحه /



[mahyarSAMSUNG]

جواب این 1 میشه یا 3 ؟



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

جواب این 1 میشه یا 3 ؟

گزینه 1درسته



[mahyarSAMSUNG]

هرچی فکر کردم نتونستم باور کنم که گزینه 2 درسته .... چون تو گزینه 2 که همون ج هست دهنه 40 سانتیمتری به همراه راه راهای تیر مانند مقوا دارن وزن کتاب هارو تحمل میکنن درصورتی که تو گزینه 3 که همون ب میشه دهنه 20 سانتیمتری و راه راه های تیر مانند مقوا بهتر میتونه پایداری رو تحمل کنه



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

هرچی فکر کردم نتونستم باور کنم که گزینه 2 درسته .... چون تو گزینه 2 که همون ج هست دهنه 40 سانتیمتری به همراه راه راهای تیر مانند مقوا دارن وزن کتاب هارو تحمل میکنن درصورتی که تو گزینه 3 که همون ب میشه دهنه 20 سانتیمتری و راه راه های تیر مانند مقوا بهتر میتونه پایداری رو تحمل کنه

دهانه 40سانتی بلندتره و امکان تغییر شکلش بیشتره پس باید خیلی بهتر تقویت بشه که تو گزینه 2یعنی ج به کمک چین و شکن های مقوا مقاومت طولیش تامین شده میمونه دهانه کوچیکتر که با 2تا نخ مسلح شده پس گزینه 2یعنی همون ج درسته و پایدارترین حالته



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

چرا این گزینه باید بشه شماره 4 ؟ مگه اون قوسی ها اعضای فولادی نیستن ؟



و چرا این باید بشه دیافراگم صلب . البته سوالم اینه که گزینه دیوار برشی هم درسته . ... چرا دیوار برشی نمیشه ؟

جواب سوال دوم هسته برشیه



[mahyarSAMSUNG]

دهانه 40سانتی بلندتره و امکان تغییر شکلش بیشتره پس باید خیلی بهتر تقویت بشه که تو گزینه 2یعنی ج به کمک چین و شکن های مقوا مقاومت طولیش تامین شده میمونه دهانه کوچیکتر که با 2تا نخ مسلح شده پس گزینه 2یعنی همون ج درسته و پایدارترین حالته

داداشم شما دقت نکردید ... یه دهانه 40 سانتی متری با چین های مقوا بیشتر خمش پیدا میکنه یا یه دهانه 20 سانتی باز با همون چین ها ؟... بیشتر دقت کن متوجه میشی که 3 یا همون ج درسته

جواب سوال دوم هسته برشیه

منم میدونم هسته برشی میشه ولی سوالم اینه ک چرا جواب صحیح دیافراگم صلبه . آیا عکسش تو کتابی اومده که نوشته باشه دیافراگم صلب ؟ معمولا دیافراگم به سقف میگن ...



[mahyarSAMSUNG]

این سوال هم نسبت به جواب صحیحش گزینه 4 علامت شمال اشتباه میشه ...
اگه با همین علامت شمال بخوای جواب بدیم میشه : قبل از ظهر متوازی الاضلاع .ظهر یه خط صاف . بعد از ظهر متوازی الاضلاع
ولی اگه گزینه 4 صحیح باشه یعنی علامت شمال 90 درجه به سمت راست باید بچرخه که درست شه



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

داداشم شما دقت نکردید ... یه دهانه 40 سانتی متری با چین های مقوا بیشتر خمش پیدا میکنه یا یه دهانه 20 سانتی باز با همون چین ها ؟... بیشتر دقت کن متوجه میشی که 3 یا همون ج درسته



منم میدونم هسته برشی میشه ولی سوالم اینه ک چرا جواب صحیح دیافراگم صلبه . آیا عکسش تو کتابی اومده که نوشته باشه دیافراگم صلب ؟ معمولا دیافراگم به سقف میگن ...

خب منم دارم میگم ج درسته دیگه!!!!!!!

اون سوال دوم هم جوابش میشه هسته برشی اصلا ربطی به دیافراگم صلب نداره،پرت ترین گزینه دیافراگم صلبه



[sara 262]

ممنون دوستان که جوابه من رو هم دادید



[mahyarSAMSUNG]

خب منم دارم میگم ج درسته دیگه!!!!!!!

اون سوال دوم هم جوابش میشه هسته برشی اصلا ربطی به دیافراگم صلب نداره،پرت ترین گزینه دیافراگم صلبه

آخه ما تا کی باید این سوالات این شکلی رو تحمل کنیم



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

آخه ما تا کی باید این سوالات این شکلی رو تحمل کنیم

سوال چه شکلی?



[mahyarSAMSUNG]

ممنون دوستان که جوابه من رو هم دادید

خواهش میکنم . بالاخره اینجا همه باهم دوست هستن و باید کمک هم کنن
