رفع اشکال | دروس فنی ساختمان آزمون ارشد معماری

[azi sadeghi]

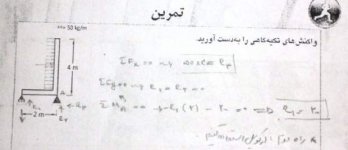

بچه ها من اینواشکال دارم میشه یکی واسم توضیح بده؟ممنون



[شهید یوسف الهی]

بچه ها من اینواشکال دارم میشه یکی واسم توضیح بده؟ممنونمشاهده پیوست 228033
مشاهده پیوست 228034

کجاشو اشکال داری؟؟



[azi sadeghi]

کجاشو اشکال داری؟؟

چرا نیروهای عکس العمل تو یه جهت نیستن؟ چرا هر کدومش 100 نشده



[شهید یوسف الهی]

چرا نیروهای عکس العمل تو یه جهت نیستن؟ چرا هر کدومش 100 نشده

نگاه کن کاری به جهت نداشته باش! من از طریق کوپل حساب نمیکنم شما همنجوری اگه با ممنان حساب کنی میبینی که همون 18 بدست میاد که اگر عددش منفر بدست اومد میفهمی که جهت اشتباه انتخاب کردی
فکر کنم بخاطر استفاده از روش کوپل!



[yalo0o]

برای فن شناسی و بایونیک جزوه میدن؟ گفتن مهمه؟

فعلا که جزوه ای به ما ندادن ، البته جزوه ها رو همه با هم نمیدن .
ولی من فردا ازشون میپرسم



[azi sadeghi]

نگاه کن کاری به جهت نداشته باش! من از طریق کوپل حساب نمیکنم شما همنجوری اگه با ممنان حساب کنی میبینی که همون 18 بدست میاد که اگر عددش منفر بدست اومد میفهمی که جهت اشتباه انتخاب کردی
فکر کنم بخاطر استفاده از روش کوپل!

الان تو عکس اول هرکدوم از عکس العملا چند میشه؟



[شهید یوسف الهی]

الان تو عکس اول هرکدوم از عکس العملا چند میشه؟

واسه غلتکی میشه 18
واسه مفصلی نیروی عمودی 18 و نیروی افقی 12
اول ممان غلتکی بدست بیار بعد عمودی مفصلی بدست میاد( عکس العمل های محور y حساب کنی بدست میاد) افقی هم با عکس العمل های افقی بدست میاد



[شهید یوسف الهی]

ببین نیروهای عمودی هم کوپل هستن و همدیگه رو دفع میکنن چون جسم در حال تعادل



[yalo0o]

بچه ها من اینواشکال دارم میشه یکی واسم توضیح بده؟ممنونمشاهده پیوست 228033
مشاهده پیوست 228034

این سوال به این روش حل شده توی عکس اول :
۱. نیروی بار گسترده رو اگر متمرکز کنید میشه ۲x۶=۱۲ و چون تنها نیروی افقی مجهولی که داریم نیروی تکیه گاهی تکیه گاه گیرداره پس اون هم ۱۲ میشه در خلاف جهت .
۲. این دو نیرو چون مساوی اند یه کوپل ساعتگرد تشکیل دادن که میشه : ۱۲x۳=۳۶
۳. حالا چون دو تا نیروی دیگه داریم پس این دو تا نیرو باید یه کوپل پادساعتگرد درست کنند هم اندازه با کوپل بالا که اونو خنثی کنه تا سازه متعادل بمونه فاصله ۲ هست و اندازه کوپل ۳۶ پس اندازه هر کدوم میشه ۱۸ !
۴.جهت هم به دلیل پادساعتگرد بودن کوپلشونه .



[neda...]

yaloo لطفا هر وقت به خرپا رسیدین این روش پنجم تحلیل خرپا رو برام توضیح بده البته فک نکنم به این زودیا برسین خرپا تو جزوه سومه...مرسی



[mahyarSAMSUNG]

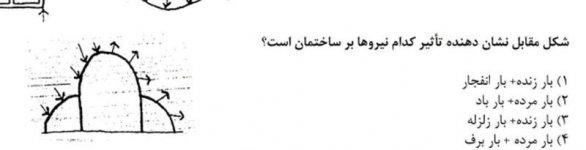

کسی میتونه این سوال رو بگه چرا گزینه 3 نمیتونه باشهه ؟ کلید سوال گفته 2 درسته



[mahyarSAMSUNG]

اگه میشه اینم برام یکی توضیح بده ک این ساختمون از چی ساخته شده ؟ خرپا فولادی یا بتن مشبک ... با توجه با سازه برج میلاد اینم باید بتنی باشه ولی چرا گزینه درست 1 میشه ؟ مگه این ساختمون بتنی نیست ؟



[mahyarSAMSUNG]

تا اونجایی که من میدونم برج داوینچی بین طبقاتش یه سری فن چرخنده داره که برق همون واحد رو تولید میکنه و چرخش ساختمون فقط برای دید و منظر بهتره . حالا کسی میتونه بگه که چرخش طبقات ساختمون چه تاثیری در تامین انرژی ساختمون داره ؟

اینم جوابش رو گفته گزینه2



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

کسی میتونه این سوال رو بگه چرا گزینه 3 نمیتونه باشهه ؟ کلید سوال گفته 2 درسته

این سوال دو گزینه ای بود تا اونجا که یادمه



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

اگه میشه اینم برام یکی توضیح بده ک این ساختمون از چی ساخته شده ؟ خرپا فولادی یا بتن مشبک ... با توجه با سازه برج میلاد اینم باید بتنی باشه ولی چرا گزینه درست 1 میشه ؟ مگه این ساختمون بتنی نیست ؟

فکر میکنم چون از کلمه مشبک استفاده کرده یک غلطه



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

تا اونجایی که من میدونم برج داوینچی بین طبقاتش یه سری فن چرخنده داره که برق همون واحد رو تولید میکنه و چرخش ساختمون فقط برای دید و منظر بهتره . حالا کسی میتونه بگه که چرخش طبقات ساختمون چه تاثیری در تامین انرژی ساختمون داره ؟

اینم جوابش رو گفته گزینه2

نمیدونم این تحلیلی که میکنم درسته یا نه اما فکر کنم که اینجوری باید تحلیل میکردیم که تو اول سوال گفته هدف از فرم خاص ساختمان چی بوده? خب فرم ایرودینامیکه و جواب میشه کاهش اثر باد یعنی گزینه 3بعد تو ادامه سوال گفته هدف از چرخش طبقات چیه که میشه همون دید و منظر که میشه گزینه 4پس حتمامنظور طراح از این سوال هدف اصلی از طراحی همچین بنایی هستش که.میشه تامین انرژی یعنی گزینه 2



[ghasedakkk]

تا اونجایی که من میدونم برج داوینچی بین طبقاتش یه سری فن چرخنده داره که برق همون واحد رو تولید میکنه و چرخش ساختمون فقط برای دید و منظر بهتره . حالا کسی میتونه بگه که چرخش طبقات ساختمون چه تاثیری در تامین انرژی ساختمون داره ؟

اینم جوابش رو گفته گزینه2

سلام
این سوال جز سوالات مبهم و چند گزینه ای پارسال است. که یه جورایی تمام گزینه ها میتونه درست باشه. ولی خوب چون در کتاب ساختمان های بلند یعنی کتاب جدید پارسال این برج توی فصل معماری پایدار اومده بود میشد اینجوری برداشت کرد که هدف اصلی طراح اشاره به این موضوع است:
تو متن کتاب هم گفته این ساختمان جهت حرکت خورشید را تعقیب میکنند و به سمت جهت وزش باد تغییر جهت میدهند. این تغییر جهت سبب همساز شدن با طبیعت میشود و به ساختمان کمک میکند تا انرژی مورد نیاز بنا را تامین کند.



[ghasedakkk]

اگه میشه اینم برام یکی توضیح بده ک این ساختمون از چی ساخته شده ؟ خرپا فولادی یا بتن مشبک ... با توجه با سازه برج میلاد اینم باید بتنی باشه ولی چرا گزینه درست 1 میشه ؟ مگه این ساختمون بتنی نیست ؟

سازه این برج شبکه خرپای فولادی و هسته بتنی.
چرا فکر میکنید باید شبیه برج میلاد باشه؟؟!



[mahyarSAMSUNG]

سازه این برج شبکه خرپای فولادی و هسته بتنی.
چرا فکر میکنید باید شبیه برج میلاد باشه؟؟!

هویجوری
چون شبیه برج میلاد و مخابراتی بود . پایش هم بهش میاد بتونی باشه تا خرپایی



[mahyarSAMSUNG]

سلام
این سوال جز سوالات مبهم و چند گزینه ای پارسال است. که یه جورایی تمام گزینه ها میتونه درست باشه. ولی خوب چون در کتاب ساختمان های بلند یعنی کتاب جدید پارسال این برج توی فصل معماری پایدار اومده بود میشد اینجوری برداشت کرد که هدف اصلی طراح اشاره به این موضوع است:
تو متن کتاب هم گفته این ساختمان جهت حرکت خورشید را تعقیب میکنند و به سمت جهت وزش باد تغییر جهت میدهند. این تغییر جهت سبب همساز شدن با طبیعت میشود و به ساختمان کمک میکند تا انرژی مورد نیاز بنا را تامین کند.

ولی من اینطور خونده بودم که ساکنین هرطبقه میتونن واحد خودشونو به هرجهتی که میخوان بچرخونن . اگه بعضی از عکسهای این ساختمون رو دیده باشی کامل هرطبقه یه جهت مختص خودشو گرفته و کاملا نامنظم شده شکل ..



[ghasedakkk]

ولی من اینطور خونده بودم که ساکنین هرطبقه میتونن واحد خودشونو به هرجهتی که میخوان بچرخونن . اگه بعضی از عکسهای این ساختمون رو دیده باشی کامل هرطبقه یه جهت مختص خودشو گرفته و کاملا نامنظم شده شکل ..

آره اینم جزو ویژگی هاش محسوب میشه.
گفتم که سوال چند گزینه ای است.



[شهید یوسف الهی]

سلام
1.در یک سازه متکی بر هوا افزایش ارتفاع سازه( خیز تند) سبب.....
1.بهینه شدن فرم سازه در مقابل نیروی باد میشود
2. تغییر قابل توجه در نیروی باد نخواهد شد
3. کاهش تاثیر نیروی باد می شود
4.تمایل به فرو ریختن به سمت داخل در اثر نیروی باد می شود


2.تنش موجود در سازه های هوای فشرده از چه نوع است و علت ان چیست؟
1. کشش- فشار رو به بالای نیروی باد در اطراف سازه
2. کشش- فشار هوا برای در کشش نگاه داشتن غشا
3. کشش و فشار - فشار هوا برای در کشش نگاه داشتن غشا
4. کششی و فشاری - فشار رو به بالای نیروی باد در اطراف سازه



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

سلام
1.در یک سازه متکی بر هوا افزایش ارتفاع سازه( خیز تند) سبب.....
1.بهینه شدن فرم سازه در مقابل نیروی باد میشود
2. تغییر قابل توجه در نیروی باد نخواهد شد
3. کاهش تاثیر نیروی باد می شود
4.تمایل به فرو ریختن به سمت داخل در اثر نیروی باد می شود


2.تنش موجود در سازه های هوای فشرده از چه نوع است و علت ان چیست؟
1. کشش- فشار رو به بالای نیروی باد در اطراف سازه
2. کشش- فشار هوا برای در کشش نگاه داشتن غشا
3. کشش و فشار - فشار هوا برای در کشش نگاه داشتن غشا
4. کششی و فشاری - فشار رو به بالای نیروی باد در اطراف سازه

سوال اول گزینه 4
سوال دوم گزینه 2



[شهید یوسف الهی]

سوال اول گزینه 4
سوال دوم گزینه 2

ممنون
ی تو ضیح کوچولو
توی جزوه سروش نیا مگه نگفته که خیز زیاد بهتر( با شکل نشون داده)



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

ممنون
ی تو ضیح کوچولو
توی جزوه سروش نیا مگه نگفته که خیز زیاد بهتر( با شکل نشون داده)

بله کلا خیز زیاد چیز خوبیه چون رانش رو کم میکنه اما دیگه یه حد مطلوبی داره تو سازه های متکی بر هوا وقتی خیز زیادی کنیم باد وقتی بهش برخور میکنه میندازتش تو اون غشای سازمونو



[digitalarch]

بچه ها بار مرده همیشه ناخواستست یا میتونه مطلوب هم باشه?



[mahyarSAMSUNG]

بچه ها بار مرده همیشه ناخواستست یا میتونه مطلوب هم باشه?

این دیگه چه سوالیه . یعنی چی آخهههه ؟



[digitalarch]

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

Re: رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

این دیگه چه سوالیه . یعنی چی آخهههه ؟

سوالیه که تو جزوه سروش نیا هستش و جوابم نداده وقتی هم جواب نمیده یه چیزیو یعنی مهمه و خواسته بچه ها برن دنبالش



[shezeh]

سوالیه که تو جزوه سروش نیا هستش و جوابم نداده وقتی هم جواب نمیده یه چیزیو یعنی مهمه و خواسته بچه ها برن دنبالش

فکر کنم یه قوسهایی بود بر اساس بار مرده شکل گرفته بود همین یادمه



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

جواب این سوال چی میشه
