rap_w2w

عضو جدید
دوستان یه سوال
تاسیسات میتونه در کنار دیوار باکس پله یا در کنار اسانسور باشه؟
اتاق خواب چطور؟ میتونه در کنار باکس پله یا اسانسور باشه؟
روی دیوار اتصالی بین این دو تا به غیر از اکوستیک بودن دیگه چه اتفاقی باید بیافته؟


بهروز27

عضو جدید
.........................................................
http://www.www.www.iran-eng.ir/attachment.php?attachmentid=247143&stc=1&thumb=1&d=1437400209http://www.www.www.iran-eng.ir/attachment.php?attachmentid=247144&stc=1&thumb=1&d=1437400240

افروغ خانم ممنون از پستتون چند تا سوال ممنون میشم جواب بدید.
1-دیوار مشترک با اسانسور اگر اتاق خواب یا پذیرای بود هاشور بزنیم بنویسیم عایق صوتی ودیوار مشترک واحد ها هم هاشور بزنیم بنویسیم مقاوم به حریق و صدابندی شده ؟
2-جدارهای مشترک با فضای کنترل نشده منظور کدوم جداره ها هست ؟
3-واینکه واسه شیب بندی بام کفشویی متصل به شبکه فاضلاب ومستقل از شبکه اصلی ساختمان...این کنار شبب بندی بام بنویسیم؟

آخرین ویرایش:

soheyla d

عضو جدید
سلام بچه ها یک سوالی داشتم ممنونتان میشم از اینکه پاسخ بدید دیواری که بین آسانسور و داکت اصلی است (بین کابین و داکت اصلی) رو 20 در نظر بگیریم یا 10؟


مبینا.

عضو جدید
بچه ها اگرسرگیری رمپ 2.05 بگیریم بایداز انتهای رمپ 2.66 عقب نشینی کنیم ...اگر 280 از انتهای رمپ عقب نشینی کنیم سرگیری 2.02 حساب کردیم ... عکسشون میزارم ببنید.

http://8pic.ir/images/6e5sdowhe9t5crb1esdj.png

http://8pic.ir/images/42toq0icv8yjnw0owyyn.png

منظور از 2.66 یعنی بیشتراز این نباید بگیریم اما کمتر میشه گرفت مثلا برای راحتی 2 بگیریم .فکر نمیکنم حساسیتی باشه که حتما این مقدار گرفته بشه.:smile:یه سوال" اگر سایت اذر88 با سوالیکه در مورد مرداد94 عنوان شده که 2پارکینگ زیرزمین و2تا همکف باشند.... بخوایم طرح بدیم....با این شرایط ارتفاع زیرزمین 2.20 هم میشه گرفت..درسته؟.واینکه ایا میشه همه ماشینها از در حیاط وارد شن؟مثلا من برای پارکینگ زیرزمین از رمپ مربع استفاده کردم یعنی از در حیاط شیب ندادم یعنی حرکتم تقریبا از مربع 5
*5 شروع میشه برای زیرزمین و برای پارکینگ همکف از در حیاط به اندازه 5*5 فضا برای حرکت ماشین به سمت همکف گذاشتم یعنی ماشینها فقط از یک در حیاط وارد زیرزمین و همکف میشن...


rap_w2w

عضو جدید
سلام دوستان
در مورد سوال سال 1388/9/13 منظور از (((معیار ساخت 60% زمین و پیشروی های مجاز در حیاط اصلی و معبر رعایت نمیشود))) چیه؟؟؟؟؟


saeid360

عضو جدید
بچه ها من پرسیدم از یکی از استادام و گفتند سرگیری رمپ 2.05 بگیرید .. ;)
دوستان بهترین استاد مقرراته فعلا که 1.8 نوشته اونجا اگه مشکلی داشت در ویرایشهای بعدی اصلاح میکنن و 2.05 مینویسن علم غیب که نداریم بدونیم فلان استاد چی گفته


افروغ

عضو جدید
http://www.www.www.iran-eng.ir/attachment.php?attachmentid=247143&stc=1&thumb=1&d=1437400209http://www.www.www.iran-eng.ir/attachment.php?attachmentid=247144&stc=1&thumb=1&d=1437400240

افروغ خانم ممنون از پستتون چند تا سوال ممنون میشم جواب بدید.
1-دیوار مشترک با اسانسور اگر اتاق خواب یا پذیرای بود هاشور بزنیم بنویسیم عایق صوتی ودیوار مشترک واحد ها هم هاشور بزنیم بنویسیم مقاوم به حریق و صدابندی شده ؟
2-جدارهای مشترک با فضای کنترل نشده منظور کدوم جداره ها هست ؟
3-واینکه واسه شیب بندی بام کفشویی متصل به شبکه فاضلاب ومستقل از شبکه اصلی ساختمان...این کنار شبب بندی بام بنویسیم؟
1- بله
2- مثلا دیوار خواب یا پذیرایی که میشه دیوار بالکن( یعنی بالکن به لحاظ حرارتی ،فضای کنترل نشده س)تو مبحث 19 کامل توضیح داده
3- کنار آبروی بام بنویسیم

من اینا همه رو از مبحث 4 نوشتم


افروغ

عضو جدید
سلام دوستان
در مورد سوال سال 1388/9/13 منظور از (((معیار ساخت 60% زمین و پیشروی های مجاز در حیاط اصلی و معبر رعایت نمیشود))) چیه؟؟؟؟؟

بنظرم یعنی اگه عرض معبر به اندازه ای هست که مجازیم به مقدار معین ،پیشروی داشته باشیم،،،،شما بی خیال شو و پیشروی نکن:biggrin:


افروغ

عضو جدید
دوستان یه سوال
تاسیسات میتونه در کنار دیوار باکس پله یا در کنار اسانسور باشه؟
اتاق خواب چطور؟ میتونه در کنار باکس پله یا اسانسور باشه؟
روی دیوار اتصالی بین این دو تا به غیر از اکوستیک بودن دیگه چه اتفاقی باید بیافته؟

1- نباید باشه ولی کار قبولی ها رو که دیدم ،بعضی ها کنار باکس پله و آسانسور گذاشته بودن

2- میتونه اما مابینشون در صورت امکان،کمد دیواری بذاریم و دیوار مشترک رو هاشور زده،بنویسیم : مقاوم حریق و عایقکاری صوتی


افروغ

عضو جدید
سلام بچه ها یک سوالی داشتم ممنونتان میشم از اینکه پاسخ بدید دیواری که بین آسانسور و داکت اصلی است (بین کابین و داکت اصلی) رو 20 در نظر بگیریم یا 10؟


20 سانت ................کلا دیوارهای باکس و آسانسور 20 سانته.....حالا هرچی میخواد بهش بچسبه


افروغ

عضو جدید

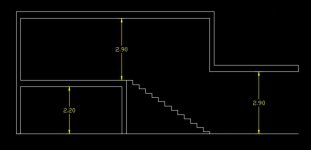

بنظرم عکس اول میشه میان طبقه (با توجه به مبحث 4) و به درد تجاری میخوره چون "قسمتی از همان فضاست"

دوبلکس قضیه ش جداست.....تو دوبلکس ارتفاع قسمت پایین و بالا ، اگه برای اقامت باشه، باید حداقل 2.60 باشه
(مث خونه های مسکونی دوبلکس که مثلا اتاق خوابها روی پارکینگ هستن)اینجوری پایین میشه 2.10 و بالا 2.60 (عکس دوم)

نظر بدین لطفا


پیوست ها

  • 7878787.jpg
    18 کیلوبایت · بازدیدها: 0
  • 3232.jpg
    16.1 کیلوبایت · بازدیدها: 0

holooooooo

کاربر فعال تالار مهندسی معماری ,
کاربر ممتاز
بنظرم عکس اول میشه میان طبقه (با توجه به مبحث 4) و به درد تجاری میخوره چون "قسمتی از همان فضاست"

دوبلکس قضیه ش جداست.....تو دوبلکس ارتفاع قسمت پایین و بالا ، اگه برای اقامت باشه، باید حداقل 2.60 باشه
(مث خونه های مسکونی دوبلکس که مثلا اتاق خوابها روی پارکینگ هستن)اینجوری پایین میشه 2.10 و بالا 2.60 (عکس دوم)

نظر بدین لطفا
برا تجاری درسته در واقع همون نیم طبقس 2.4+2.1
اون 2.2 و 2.9 چیه؟


negi20

عضو جدید
بنظرم عکس اول میشه میان طبقه (با توجه به مبحث 4) و به درد تجاری میخوره چون "قسمتی از همان فضاست"

دوبلکس قضیه ش جداست.....تو دوبلکس ارتفاع قسمت پایین و بالا ، اگه برای اقامت باشه، باید حداقل 2.60 باشه
(مث خونه های مسکونی دوبلکس که مثلا اتاق خوابها روی پارکینگ هستن)اینجوری پایین میشه 2.10 و بالا 2.60 (عکس دوم)

نظر بدین لطفا
اینکه 14 تا پله بدون پاگرد باشه اشکالی نداره؟
