تاپیک مرجع و آموزش نرم افزار Solid Works

[mer30fery]

راستی 2005 نیست و 2003 تشخیصتون اشتباه بود

واااااای خداااای من....
این که شما دارید یه چیز تو مایه های پیکان 48 جوانان گوجه ایه....
خیلی عتیقه اس
مراقب سی دی ش باشید
خود شرکت سالید هم فکر کنم ندارتش
شاید چند سال دیگه بیاد ازتون بخردتش(بخره ازت)(بخرتش)(بخرتش ازت)(بخردتش ازت)
...
بهتون تبریک میگم شما اکنون یک دیرینه شناس معتبر هستید...
خیلی جالب بود...
خخخخخ : خدا خیرت بده خداییش خیلی خندیدم



[mer30fery]

خب جناب مهندس مگه تو فعال شدن یا نشدن آیکن ها تاثیر میذاره؟
برای استفاده ازش عجله داشتم و تنها ورژنی که داشتم همین بود فعلا

نخیر مهندس تاثیری نداره...
والا من جواب سوال شما رو نمیدونم باید ببخشید دیگه؟
اونایی که نمیدونن که هی نمیان بگن نمیدونیم...
ببخشید یکم مزاح کردم جو عوض شه...
امیدوارم ناراحت نشده باشید...
شاد باشید...



[mech.shima]

نخیر مهندس تاثیری نداره...
والا من جواب سوال شما رو نمیدونم باید ببخشید دیگه؟
اونایی که نمیدونن که هی نمیان بگن نمیدونیم...
ببخشید یکم مزاح کردم جو عوض شه...
امیدوارم ناراحت نشده باشید...
شاد باشید...

چراباید همه بیان پیام بدن که نمیدونن
فک کردم سوال مسخره ایه ولی نه مث اینکه من یه طراح بزرگ شدم و خودم خبر ندارم
باشه ممنونم جناب مهندس



[mer30fery]

چراباید همه بیان پیام بدن که نمیدوننفک کردم سوال مسخره ایه ولی نه مث اینکه من یه طراح بزرگ شدم و خودم خبر ندارمباشه ممنونم جناب مهندس

این عکس رو ببینیدبرای اینکه از دستور Revolvedاستفاده کنم که ساچمه رو رسم کنم غیر فعالهممنون میشم راهنماییم کنین

سلام یه سوال:درچه حالتی بعضی از دستورهای Features غیرفعال میشن؟یه جاهایی به بعضی از این دستورا نیاز دارم اما تو محیط 3بعدی غیرفعالن!!!به فرض برای رسم یاتاقان دستور Revolved که بتونم ساچمه ها رو طراحی کنم غیرفعاله!!!کسی میدونه ایراد کار از کجاس؟

خب میتونید یکم انعطاف بخرج بدید... revolve نمیشه ... فدای سرت... یه مکعب مربع رسم کن به طول قطر مورد نظرتبعد تمام اضلاعشو فیلت بزن به شعاع ساچمت.تمام.



[mech.shima]

اینم از یاتاقان و جالب اینجا بود که فعال شدن آیکن ها با ورژن اونها رابطه مستقیم داشت



[mehdi amiry]

اینم از یاتاقان و جالب اینجا بود که فعال شدن آیکن ها با ورژن اونها رابطه مستقیم داشت

سلام
من تا جایی که یادم میاد در ورژنهای قدیمی حتما باید برای محور دوران خط محور می کشیدیم تا دستور Revolved فعال بشه.



[amin dd]

سلام
میشه یکه بگه چطوری میشه تو سالید کره کشید



[mehdi amiry]

سلام
میشه یکه بگه چطوری میشه تو سالید کره کشید

خیلی ساده، یک نیم دایره بکش و با دستور revolved به کره تبدیلش کن.



[mech.shima]

سلام
من تا جایی که یادم میاد در ورژنهای قدیمی حتما باید برای محور دوران خط محور می کشیدیم تا دستور Revolved فعال بشه.

سلام
نکته قابل توجهی رو فرمودین
اگه زودتر گفته بودین امتحانش میکردم فک میکنم مشکلش همین بوده باید محور رسم میکردم
بازم ممنونم



[mer30fery]

افزایش سرعت عمل در سالیدورکز

افزایش سرعت عمل در سالیدورکز

افزایش سرعت عمل در سالیدورکز
برای یک طراح و کاربر زمان نقش بسار مهمی در طراحی دارد پس طراحی یک قطعه در زمان محدود، ارزش بیشتری پیدا خواهد کرد.

در سالید برای استفاده بهتر از محیط سه بعدی امکانات متعددی در نظر گرفته شده.
در ابتدا به مواردی اندک زیر اشاره میکنم شاید در آینده مباحث بیشتری برای افزایش سرعت عمل در سالیدورکز ارائه کنم.

همه چیز درباره view در محیط سه بعدی سالیدورکز:

• با استفاده از موس به تنهایی میتوانید فقط:
  1. با چرخاندن غلتک جسم را عقب و جلو ببرید(Zoom in , Zoom out)
  2. با گرفتن دکمه وسط(middle) و حرکت دان موس قطعه را بچرخانید.
• با کیبورد به تنهایی میتوانید:
  1. با دکمه های جهت (arrow key) جسم را 15 درجه بچرخانید
  2. با گرفتن دکمه شیفت و جهات (Shift+Arrow key) جسم را 90 درجه بچرخانید
  3. با گرفتن دکمه آلت و جهات (Alt+Arrow key) جسم را 15 درجه دوران (Roll) دهید
  4. با گرفتن دکمه کنترل و جهات (Crtl+Arrow key) جسم را به چب و راست حرکت دهید.
  5. با گرفتن دکمه کنترل و زدن دکمه های 1 تا 8 به ترتیب هر یک از نماهای جلو پشت چپ راست بالا پایین ایزومتریک و عمود بر سطح را خواهید داشت.
• با موس و کیبورد میتوانید:
  1. با گرفتن کنترل و دکمه وسط موس جسم را حرکت دهید.
  2. با گرفتن Alt و دکمه وسط موس جسم را دوران roll دهید
  3. با گرفتن شیفت و دکمه وسط موس جسم را بزرگ و کوچک کنید
• نوار ابزار VIEW (Heads-UP) را فعال کنید و ابزار های مورد نظر خود را در آن شخصی سازی کنید.به این صورت:
  1. برای فعال کردن آن بر روی یکی از نوار ابزارها کلیک راست کنید و گزینه view(Heds-up) را فعال کنید
  2. به منو بروید و از tools گزینه customize را بزنید
  3. به برگه کامند (command Tab) بروید
  4. ابزار های مورد نیاز و کاربردی را بگیرید و داخل نوار ابزار view رها کنید
  5. برای حذف ابزار از نوار ابزار آنرا بگیرید و داخل پنجره customize بکشید و رها کنید.
• تنظیمات ژست های ماوس (Mouse Gestures)

1.
   [*=1]برای اجرای ژست های موس کافیست کلیک راست ماوس را بگیرید و به جهت های هشتگانه حرکت دهید
   [*=1]برای فعال کردن ژست های ماوس از منوی tools گزینه Customize را بزنید در برگه mouse guesture گزینه enable را تیک بزنید – پیشنهاد میشود گزینه 8 ژست را انتخاب کنید
   [*=1]تنظیمات ژست های موس را انجام دهید و دستورهای مورد نظر خود را به آن اختصاص دهید
   [*=1]برای من مانند شکل زیر تنظیم شده

ادامه دارد انشاالله...
شاد باشید...



[NOV011935]

سلام
لطفا اگه کسی میتونه کمک کنه
موقع نصب سالید 2012 مراحل نصب roll back میشه نمیدونم مشکل کجاست؟



[mech.shima]

افزایش سرعت عمل در سالیدورکز
برای یک طراح و کاربر زمان نقش بسار مهمی در طراحی دارد پس طراحی یک قطعه در زمان محدود، ارزش بیشتری پیدا خواهد کرد.

در سالید برای استفاده بهتر از محیط سه بعدی امکانات متعددی در نظر گرفته شده.
در ابتدا به مواردی اندک زیر اشاره میکنم شاید در آینده مباحث بیشتری برای افزایش سرعت عمل در سالیدورکز ارائه کنم.

همه چیز درباره view در محیط سه بعدی سالیدورکز:

• با استفاده از موس به تنهایی میتوانید فقط:
  1. با چرخاندن غلتک جسم را عقب و جلو ببرید(Zoom in , Zoom out)
  2. با گرفتن دکمه وسط(middle) و حرکت دان موس قطعه را بچرخانید.
• با کیبورد به تنهایی میتوانید:
  1. با دکمه های جهت (arrow key) جسم را 15 درجه بچرخانید
  2. با گرفتن دکمه شیفت و جهات (Shift+Arrow key) جسم را 90 درجه بچرخانید
  3. با گرفتن دکمه آلت و جهات (Alt+Arrow key) جسم را 15 درجه دوران (Roll) دهید
  4. با گرفتن دکمه کنترل و جهات (Crtl+Arrow key) جسم را به چب و راست حرکت دهید.
  5. با گرفتن دکمه کنترل و زدن دکمه های 1 تا 8 به ترتیب هر یک از نماهای جلو پشت چپ راست بالا پایین ایزومتریک و عمود بر سطح را خواهید داشت.
• با موس و کیبورد میتوانید:
  1. با گرفتن کنترل و دکمه وسط موس جسم را حرکت دهید.
  2. با گرفتن Alt و دکمه وسط موس جسم را دوران roll دهید
  3. با گرفتن شیفت و دکمه وسط موس جسم را بزرگ و کوچک کنید
• نوار ابزار VIEW (Heads-UP) را فعال کنید و ابزار های مورد نظر خود را در آن شخصی سازی کنید.به این صورت:
  1. برای فعال کردن آن بر روی یکی از نوار ابزارها کلیک راست کنید و گزینه view(Heds-up) را فعال کنید
  2. به منو بروید و از tools گزینه customize را بزنید
  3. به برگه کامند (command Tab) بروید
  4. ابزار های مورد نیاز و کاربردی را بگیرید و داخل نوار ابزار view رها کنید
  5. برای حذف ابزار از نوار ابزار آنرا بگیرید و داخل پنجره customize بکشید و رها کنید.
• تنظیمات ژست های ماوس (Mouse Gestures)

1.
   [*=1]برای اجرای ژست های موس کافیست کلیک راست ماوس را بگیرید و به جهت های هشتگانه حرکت دهید
   [*=1]برای فعال کردن ژست های ماوس از منوی tools گزینه Customize را بزنید در برگه mouse guesture گزینه enable را تیک بزنید – پیشنهاد میشود گزینه 8 ژست را انتخاب کنید
   [*=1]تنظیمات ژست های موس را انجام دهید و دستورهای مورد نظر خود را به آن اختصاص دهید
   [*=1]برای من مانند شکل زیر تنظیم شده

ادامه دارد انشاالله...
شاد باشید...

خیلی ممنوم خصوصا بابت اینکه میشه جسم رو حرکت داد بدون اینکه بچرخه و زاویه اش تغییر کنه و استفاده از پن خیلی وفت گیر بود که شد کنترل و وسط موس
راجع به ژست های موس غیر از 8gesturesمتوجه نشدم که جدول پایینیش برای چه مواردی تنظیم میشه؟



[yavar064]

عاقا من مشکل کمرنگ بودن اندازه ها توی قسمت دراوینگ سایلدورک رو دارم خواهشا اگه کسی میدونه چطوری اندازه ها پر رنگ میشن بگه وقتی که پیرینت میگرم اندازه ها خیلی کمرنگن ولی خود نقشه پر رنگه
ممنونم از اینکه پاسخ میدید
یا علی مدد



[mer30fery]

عاقا من مشکل کمرنگ بودن اندازه ها توی قسمت دراوینگ سایلدورک رو دارم خواهشا اگه کسی میدونه چطوری اندازه ها پر رنگ میشن بگه وقتی که پیرینت میگرم اندازه ها خیلی کمرنگن ولی خود نقشه پر رنگه
ممنونم از اینکه پاسخ میدید
یا علی مدد

سلام و درود
برید به tools --> option --> system option --> color --> color scheme
اونجا مواردی که مربوط به نقشه هست با drawing شروع میشه
گزینه non imported را انتخاب کنید و زیر رنگ گزینه edit رو بزنید و رنگ سیاه رو انتخاب کنید.
شاد باشید...



[mer30fery]

خیلی ممنوم خصوصا بابت اینکه میشه جسم رو حرکت داد بدون اینکه بچرخه و زاویه اش تغییر کنه و استفاده از پن خیلی وفت گیر بود که شد کنترل و وسط موس
راجع به ژست های موس غیر از 8gesturesمتوجه نشدم که جدول پایینیش برای چه مواردی تنظیم میشه؟

وقتی به قسمت تنظیمات موس میرید تمام دستورات در 4 ستون sketch و part و assembly و drawing لیست شده اند.
شما در ستون مربوطه دستورهای پر کابرد خود را پیدا کنید و با انتخاب فیلد سفید رنگ جلوی دستور جهت ژست ماوس رو به اون اختصاص دهید.
مثلا برای من در محیط اسکچ:
چپ: line
پایین : rectangular
راست : دایره
بالا : dimension
پایین راست : arc
پایین چپ : trim
بالا راست : esketch
بالا چپ : convert
تعریف شده.
شما هم دستورهای پر کاربرد خود را اختصاص دهید.
شاد باشید...



[yavar064]

سلام و درود
برید به tools --> option --> system option --> color --> color scheme
اونجا مواردی که مربوط به نقشه هست با drawing شروع میشه
گزینه non imported را انتخاب کنید و زیر رنگ گزینه edit رو بزنید و رنگ سیاه رو انتخاب کنید.
شاد باشید...

سالار دمت گرم امیدوارم خیلی به دردم خورد امیدوارم که موفق و سلامت باشی
یا علی مدد



[mer30fery]

سلام
لطفا اگه کسی میتونه کمک کنه
موقع نصب سالید 2012 مراحل نصب roll back میشه نمیدونم مشکل کجاست؟

مشکل از کجاس رو دقیق نمیدون.
احتمال داره سی دی تون مشکل داشته باشه.
سورس نصب خود را عوض کنید.

یا اگر قبلا SOLID داشتید احتمالا خوب پاک نشده.
شما از طریق REGISTERY باید رد پای سالید رو از ویندوز پاک کنید بعد از ریستارت کردن سیستم مجدد آن را نصب کنید.
اگر نشد مجبورید ویندوز خود را عوض کنید متاسفانه.



[yasinabolfate]

با نرم افزارهای مخصوص حذف برنامه ها
سالید رو کامل پاک کنید و همچنین به صورت دستی در درایو C اگه از سالید چیزی مونده باز هم پاک کنید و سپس ریستارت و بعدش نصب دوباره
در موقع نصب آنتی ویروس رو غیرفعال کن و اینترنت رو هم قطع کن.



[storm.desert]

با سلام
من از نرم افزار سالید 2013 استفاده میکنم ولی نقشه هایی که میکشم با سالید 2012 و پایین تر باز نمیشه چطور میتونم این مشکل را برطرف کنم.
لطفا راهنمایی کنید خیلی برام مهم است.
با تشکر و سپاس



[Y..or..Z]

با سلام
من از نرم افزار سالید 2013 استفاده میکنم ولی نقشه هایی که میکشم با سالید 2012 و پایین تر باز نمیشه چطور میتونم این مشکل را برطرف کنم.
لطفا راهنمایی کنید خیلی برام مهم است.
با تشکر و سپاس

سلام دوست عزیز
شما نقشه هایی که با سالید2013 میکشی فقط با ورژن 2013 و 2014 باز میشه ورژنهای پایین تر نمیتونن نقشه هایی که با ورژن جدید کشیدی رو باز کنن



[storm.desert]

سلام دوست عزیز
شما نقشه هایی که با سالید2013 میکشی فقط با ورژن 2013 و 2014 باز میشه ورژنهای پایین تر نمیتونن نقشه هایی که با ورژن جدید کشیدی رو باز کنن

یعنی مثل مجموع آفیس و نرم افزار های دیگه نیست که بشه با در هنگام ذخیره سازی با ورژن پایین تر ذخیره کرد ؟



[Y..or..Z]

یعنی مثل مجموع آفیس و نرم افزار های دیگه نیست که بشه با در هنگام ذخیره سازی با ورژن پایین تر ذخیره کرد ؟

نه دوست عزیز همچین قابلیتی رو نرم افزار ندار که با ورژن های قبلی ذخیره سازی بشه
برای ذخیره سازی آپشن های مختلفی داره اما نمیشه با فورمتی ذخیره کرد که ورژنهای قبلی توان بارگذاریش رو داشته باشن
بهترین راه اینه سیستم های که باهاشون کار میکنید آپدیت باشه



[hovakhshatre1]

با عرض سلام و تشکر برای وقتیکه میگذارید برای خوندن این پیام.

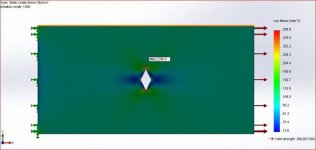

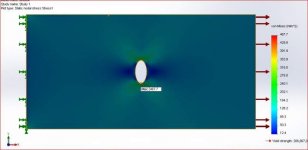

تو قسمت کاسموس سالید ورک به یک مشکل برخوردم یک صفحه 100در200 با ضخامت 4 میل را در نظر بگیرید که به انتهای آن یک نیروی 100 کیلوپاسکال وارد میشود.درست وسط صفحه لوزی ای عمودی درون بیضی عمودی محاط میکنم تا تمرکز تنش رو بررسی کنم.نتیجه جالبیکه میده اینه که:تمرکز تنش یا همون تنش ماکس در بیضی بیشتر از لوزی است!!!
که کاملا غیر منظقی است.
لطفا اگه راه حلی میدونید کمکم کنید.



[yavar064]

سلام
با تشکر از اونایی که میخونن و جواب میدن
من میخام فایلهای با ورژن پایین تر رو با با سالید 2011 باز کنم ولی نمی تونم کسی هست که بتونه راهنمایی کنه چظوری میشه فالهایی با ورژن پایین تر رو باز کرد ؟
یا علی مدد



[Y..or..Z]

سلام
با تشکر از اونایی که میخونن و جواب میدن
من میخام فایلهای با ورژن پایین تر رو با با سالید 2011 باز کنم ولی نمی تونم کسی هست که بتونه راهنمایی کنه چظوری میشه فالهایی با ورژن پایین تر رو باز کرد ؟
یا علی مدد

سلام دوست عزیز
سالیدروک به صورت پیش فرض فایلهای مربوط به ورژن های پایین تر رو باز میکنه نیازی به کار خاصی نیست
اگه فایلتون زیپ هستش از حالت زیپ خارجش کنید



[mer30fery]

با سلام و درود خدمت همه دوستان و کاربران سایت و آرزوی سالی سرشار از سلامتی و موفقیت.
از اینکه مدیران این بخش عنوان جدید به من اختصاص دادن از ایشان تشکر میکنم واقعا غافل گیر شدم.
من...،... متخصص سالیدورکز...!
امیدوارم بتونم از این پس بیشتر و بهتر در خدمت دوست داران وعلاقه مندان به سالیدورکز باشم.
باید عرض کنم که البته من خودم رو متخصص نمیدونم و تا اونجا که در توانم باشه به سوالات جواب میدم.
اگر خدا بخواد یکم هم نکات آموزشی و کاربردی میذارم که همه استفاده کنن.
طبق معمول : شاد باشید...



[mech.shima]

با سلام و درود خدمت همه دوستان و کاربران سایت و آرزوی سالی سرشار از سلامتی و موفقیت.
از اینکه مدیران این بخش عنوان جدید به من اختصاص دادن از ایشان تشکر میکنم واقعا غافل گیر شدم.
من...،... متخصص سالیدورکز...!
امیدوارم بتونم از این پس بیشتر و بهتر در خدمت دوست داران وعلاقه مندان به سالیدورکز باشم.
باید عرض کنم که البته من خودم رو متخصص نمیدونم و تا اونجا که در توانم باشه به سوالات جواب میدم.
اگر خدا بخواد یکم هم نکات آموزشی و کاربردی میذارم که همه استفاده کنن.
طبق معمول : شاد باشید...

نه واقعا این عنوان شایسته شماست
منم دارم یاد میگیرم سالید رو
امیدوارم استاد خوبی باشین!!!!!
کلی سوال دارم که امیدوارم با راهنماییاتون کمکم کنید
بهتون تبریک میگم
هم سال نو رو
هم این عنوان رو (به آواتارتونم میاد)



[behzadk2019]

با سلام و درود خدمت همه دوستان و کاربران سایت و آرزوی سالی سرشار از سلامتی و موفقیت.
از اینکه مدیران این بخش عنوان جدید به من اختصاص دادن از ایشان تشکر میکنم واقعا غافل گیر شدم.
من...،... متخصص سالیدورکز...!
امیدوارم بتونم از این پس بیشتر و بهتر در خدمت دوست داران وعلاقه مندان به سالیدورکز باشم.
باید عرض کنم که البته من خودم رو متخصص نمیدونم و تا اونجا که در توانم باشه به سوالات جواب میدم.
اگر خدا بخواد یکم هم نکات آموزشی و کاربردی میذارم که همه استفاده کنن.
طبق معمول : شاد باشید...

سلام . منم تبریک میگم
فقط لطفا اموزش از اولشم بذارید عالی میشه
از این به بعد منم به این تاپیک سر میزنم حتما



[mech.shima]

سلام . منم تبریک میگم
فقط لطفا اموزش از اولشم بذارید عالی میشه
از این به بعد منم به این تاپیک سر میزنم حتما

من فیلم آموزشی دارم اما فک میکنم آپلود کردنشون سخته
اگه بشه بذارم خیلی خوب میشه
چون من خودم باهمون فیلما خیلی جلو رفتم
و اینکه یه تاپیک جدید برای اموزش باز بشه خیلی بهتره
اگه متخصص سالید ورک این کارو بکنن خیلی خوب میشه
چون اینجا خیلی قاطیه همه چی



[behzadk2019]

من فیلم آموزشی دارم اما فک میکنم آپلود کردنشون سخته
اگه بشه بذارم خیلی خوب میشه
چون من خودم باهمون فیلما خیلی جلو رفتم
و اینکه یه تاپیک جدید برای اموزش باز بشه خیلی بهتره
اگه متخصص سالید ورک این کارو بکنن خیلی خوب میشه
چون اینجا خیلی قاطیه همه چی

اگر طوری بشه که همه این فیلما رو داشته باشن خیلی خوب میشد
متخصص سالید اگر تاپیکی بزنه منم ایرادامو برطرف میکنم
شیما خانم خودتون لطفا پیگیر باشید
