تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

[saeed930829]

سوال دومم اینه که برای محاسبه جریان Q4 ینی iQ4 ولتاژ صفر منهای VA رو به re4 تقسیم کرده و چرا به rπ4 تقسیم نکرده؟ مگر امیتر زمین نیست؟ پس در واقع یکسر مقاومت rπ4 زمین است که ولتاژ اون صفره و یکسر دیگه VA هست که می شد نوشت صفر منهای VA تقسیم بر rπ4 حالا چرا rπ4 رو به امیتر برده نمی دونم.

مشاهده پیوست 228472

برای اینکه می خواد جریان امیتر رو بدست بیاره و توی امیتر مقاومت re وجود داره اگه می خواست جریان بیس رو بدست بیاره باید به rπ تقسیم میکرد چون در بیس مقاومت rπ هست



[39003013]

برای اینکه می خواد جریان امیتر رو بدست بیاره و توی امیتر مقاومت re وجود داره اگه می خواست جریان بیس رو بدست بیاره باید به rπ تقسیم میکرد چون در بیس مقاومت rπ هست

بسیار ممنون
چقدر من بیدقتم



[39003013]

سلام دوست عزیز
این موضوع و مشابه آن توی پست های قبل زیاد بررسی شده و تکراری است ولی باز دوباره اینجا میگم . در واقع جواب شما فقط رعایت نکته زیر است​

هر گاه کلکتور یک ترانزیستوری به بیس آن ترانزیستور بدون واسط وصل بشه به اصطلاح میگن ترانزیستور توی مد دیودی قرار داره و از هر سمت که بهش نگاه کنی مقاومت re را میبینی
​

پس بنا به نکته فوق Q3 که کلکتورش به بیس ش وصل شده توی مد دیودی است و ... موفق باشید .​

منظورتون از هر سمت یعنی از سمت بیس و از سمت امیتر ؟
دلیلش چیه؟ چرا وقتی از سمت بیس نگاه میکنیم rπ نمی بینیم؟



[ra1372]

سلااام دوستان

یکی لطفا این سوال رو حل کنه بگه گزینه چند درسته ؟؟ هم مقدار تفاضلی رو بگید چند به دست اوردید هم مشترک
من که گزینه یک بدست اوردم



[saeed930829]

سلااام دوستان

یکی لطفا این سوال رو حل کنه بگه گزینه چند درسته ؟؟ هم مقدار تفاضلی رو بگید چند به دست اوردید هم مشترک
من که گزینه یک بدست اوردم

مشاهده پیوست 228622

تفاضلی 200
مشترک 0.5
گزینه 1



[39003013]

من آخرش نفهمیدم کی باید ورودی رو Vi در نظر بگیریم و کی Vi/2 یه جا عین همین مدار رو دیدم که به هر دو طرف ورودی V1 و V2 رو داده بود ولی توی حل تفاضلی Vi/2 در نظر گرفته بود.



[ra1372]

تفاضلی 200
مشترک 0.5
گزینه 1

سلام دوست عزیز
خوده تست گزینه 4 رو زده .
پس الان مطمین شدم اشتباه زده چون منم به گزینه 1 رسیدم
ممنونم



[keyhan386]

منظورتون از هر سمت یعنی از سمت بیس و از سمت امیتر ؟
دلیلش چیه؟ چرا وقتی از سمت بیس نگاه میکنیم rπ نمی بینیم؟

سلام دوست عزیز
بله دقیقا از بیس به امیتر و از امیتر به بیس و ...
دلیلش کافیه مدل پی رو رسم کنید و مقاومت رو از بیس یا از امیتر با اعمال منبع تست ( مشابه مدار ) بدست آورید با یک تقریب به re میرسید . این مطلب رو مثل یک نکته به خاطر بسپارید کافیه لازم نیست اثباتش کنید . موفق باشید



[سالار74]

سلام دوستان وقت همگی بخیر
یه سوال از مبحث سویینگ ماکزیمم داشتم!
مگه سویینگ رو از روی نقطه کار دی سی مشخص نمیکنن؟مثلا برا تقویت کننده امیتر مشترک اول ولتاژ دی سی کلکتور رو بدست میاریم بعد سویینگ رو محدود میکنیم بین VCC و 0.2 بالاتر از ولتاژ امیتر؟
گویا قضیه این طور نیست!ممنون میشم اگه راهنمایی بفرمایید



[39003013]

سلام دوست عزیز
بله دقیقا از بیس به امیتر و از امیتر به بیس و ...
دلیلش کافیه مدل پی رو رسم کنید و مقاومت رو از بیس یا از امیتر با اعمال منبع تست ( مشابه مدار ) بدست آورید با یک تقریب به re میرسید . این مطلب رو مثل یک نکته به خاطر بسپارید کافیه لازم نیست اثباتش کنید . موفق باشید

ممنون از راهنماییتون دوست عزیز



[ra1372]

سلااام دوستان

یکی لطفا این سوال رو حل کنه بگه گزینه چند درسته ؟؟ هم مقدار تفاضلی رو بگید چند به دست اوردید هم مشترک
من که گزینه یک بدست اوردم

مشاهده پیوست 228622

تفاضلی 200
مشترک 0.5
گزینه 1

سلام دوست عزیز
خوده تست گزینه 4 رو زده .
پس الان مطمین شدم اشتباه زده چون منم به گزینه 1 رسیدم
ممنونم

سلام دوستان
این سوال بدجور منو مشغول کرده یه بار حل میکنم میشه گزینه 1 یه بار حل میکنم میشه گزینه 4

دوباره حل کردم شد گزینه 4 استاد کهن هم نوشتن گزینه 4 یکی لطف کنه ببینه کتابی چیزی هست این تست رو داشته باشه ابزار دقیق 84 هستش؟؟ اخر گزینه چند میشه ؟؟ اشکال من تو قسمت تفاضلی هستش 100 میشه یا 200؟؟؟؟؟



[13600]

سلام دوستان
این سوال بدجور منو مشغول کرده یه بار حل میکنم میشه گزینه 1 یه بار حل میکنم میشه گزینه 4

دوباره حل کردم شد گزینه 4 استاد کهن هم نوشتن گزینه 4 یکی لطف کنه ببینه کتابی چیزی هست این تست رو داشته باشه ابزار دقیق 84 هستش؟؟ اخر گزینه چند میشه ؟؟ اشکال من تو قسمت تفاضلی هستش 100 میشه یا 200؟؟؟؟؟

سلام منم مثه شما تو همین گیر کردم که 1 درسته یا 4 دلیلشم اینه که معلوم نیست باید ورودی تفاضلی رو Vi بگیریم یا Vi/2



[saeeddhk]

سلام دوستان
این سوال بدجور منو مشغول کرده یه بار حل میکنم میشه گزینه 1 یه بار حل میکنم میشه گزینه 4

دوباره حل کردم شد گزینه 4 استاد کهن هم نوشتن گزینه 4 یکی لطف کنه ببینه کتابی چیزی هست این تست رو داشته باشه ابزار دقیق 84 هستش؟؟ اخر گزینه چند میشه ؟؟ اشکال من تو قسمت تفاضلی هستش 100 میشه یا 200؟؟؟؟؟

خوب معلومه گزینه 4 میشه...تقاضلی 10 کیلو تقسیم بر دوتا re میشه که میشه 100....

حالا شما چرا 200 میگیری؟؟؟نمیدونم؟؟؟بعدشم حالت مشترک هم میشه 0.5



[ali_gsm]

با سلام به دوستان گرامی.
اگر عزیزان محبت کنند این سه تا سوال الکترونیک رو حل کنند و حلش رو برام قرار بدن سپاسگزار خواهم شد.

http://cubeupload.com/im/Sk74zz.jpg



[ra1372]

خوب معلومه گزینه 4 میشه...تقاضلی 10 کیلو تقسیم بر دوتا re میشه که میشه 100....

حالا شما چرا 200 میگیری؟؟؟نمیدونم؟؟؟بعدشم حالت مشترک هم میشه 0.5

مرسی اقا سعید
دیدم چون جناب saeed930829 هم گفتن گزینه 1 میشه منم شک کردم ولی الان گرفتم چی شد
ممنون



[saeed930829]

خوب معلومه گزینه 4 میشه...تقاضلی 10 کیلو تقسیم بر دوتا re میشه که میشه 100....

حالا شما چرا 200 میگیری؟؟؟نمیدونم؟؟؟بعدشم حالت مشترک هم میشه 0.5

چرا دو تا re ؟؟؟؟مگه نمیشه بالای منبع جریان رو تو حالت دیفرانسیل زمین مجازی گرفت



[saeeddhk]

چرا دو تا re ؟؟؟؟مگه نمیشه بالای منبع جریان رو تو حالت دیفرانسیل زمین مجازی گرفت

ببین دوست عزیز منظور از زمین مجازی اینه که جریان های دو تا ترانزیستور در حالت تفاضلی یکی میشه



[saeed930829]

ببین دوست عزیز منظور از زمین مجازی اینه که جریان های دو تا ترانزیستور در حالت تفاضلی یکی میشه

جریان ها برابر و در جهت عکس



[ra1372]

سلااااااااام دوستان

یکی سوال زیر رو تجزیه تحلیل کنه ممنون



منظورم پایداری ناپایداری هست



[saeeddhk]

سلااااااااام دوستان

یکی سوال زیر رو تجزیه تحلیل کنه ممنون

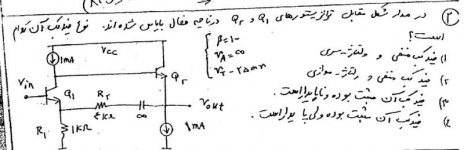

مشاهده پیوست 229274

منظورم پایداری ناپایداری هست

فیدبکش منفیه؟؟ولتاژ سری میشه؟

اگر هم فیدبک مثبت باشه..مدار ناپایداره...فیدبک مثبت تو مدار اسیلاتور وجود داره....

بعدش تو اسیلاتور همین فیدبک مثبت باعث ناپایداری میشه..و دامنه افزایش پیدا میکنه...

و با استفاده از یه سری تکنیک ها زمانی که مدار به دامنه لازم رسید..مدار رو پایدار میکنند



[Kaka_s]

سلااااااااام دوستان

یکی سوال زیر رو تجزیه تحلیل کنه ممنون

مشاهده پیوست 229274

منظورم پایداری ناپایداری هست

گزینه 1 درسته. اصلا فیدبک منفیه و نمیتونه ناپایدار باشه!



[keyhan386]

سلااااااااام دوستان

یکی سوال زیر رو تجزیه تحلیل کنه ممنون

مشاهده پیوست 229274

منظورم پایداری ناپایداری هست

سلام دوست عزیز
فیدبک مثبت و ناپایداره
برای بررسی نوع فیدبک ( مثبت یا منفی ) کافیست به امیتر Q1 سیگنالی را اعمال کنید و مسیر فیدبک را دور بزنید و باز به امیتر Q1 برسید . اگرزاویه برگشت 0 شد فیدبک مثبت و اگر 180 درجه شد فیدبک منفی است . در ضمن بیادآورید که در یک ترانزیستور:
بیس و امیتر هم فاز ،
بیس کلکتور 180درجه اختلاف فاز دارند
و کلکتور و امیتر نیز هم فازند.
خب برای حل این مثال همین کار رو میکنیم . ابتدا به امیتر Q1 سیگنال فرضی اعمال میکنیم و مسیر فیدبک را دورمیزنیم . از امیتر Q1 به کلکتور Q1 بدون تغییر فاز به سلامت عبور میکنیم ( چون کلکتور و امیتر هم فازند ) حالا میخواهیم از بیس Q2 ( همون کلکتور Q1 که بهم وصل اند) به امیتر Q2 بریم که باز تغییر فازی احساس نمیکنیم ( چون میدونیم بیس و امیتر هم فاز ) خب با خازن و مقاومت مسیر فیدبک هم کاری نداریم میرسیم به امیتر Q1 که توی مسیر تغییر فازی نداشتیم پس فاز برگشت 0 و فیدبک مثبته فیدبک مثبت هم ناپایداره . برای تمرین بیشتر میتونید تست 86 برق روهم که نوع فیدبک رو خواسته حل کنید البته فیدبک اونجا منفی میشه موفق باشید .



[ra1372]

گزینه 1 درسته. اصلا فیدبک منفیه و نمیتونه ناپایدار باشه!

نه جناب کاکا فیدبک مثبتش که واضحه ....



[ra1372]

سلام دوست عزیز
فیدبک مثبت و ناپایداره
برای بررسی نوع فیدبک ( مثبت یا منفی ) کافیست به امیتر Q1 سیگنالی را اعمال کنید و مسیر فیدبک را دور بزنید و باز به امیتر Q1 برسید . اگرزاویه برگشت 0 شد فیدبک مثبت و اگر 180 درجه شد فیدبک منفی است . در ضمن بیادآورید که در یک ترانزیستور:
بیس و امیتر هم فاز ،
بیس کلکتور 180درجه اختلاف فاز دارند
و کلکتور و امیتر نیز هم فازند.
خب برای حل این مثال همین کار رو میکنیم . ابتدا به امیتر Q1 سیگنال فرضی اعمال میکنیم و مسیر فیدبک را دورمیزنیم . از امیتر Q1 به کلکتور Q1 بدون تغییر فاز به سلامت عبور میکنیم ( چون کلکتور و امیتر هم فازند ) حالا میخواهیم از بیس Q2 ( همون کلکتور Q1 که بهم وصل اند) به امیتر Q2 بریم که باز تغییر فازی احساس نمیکنیم ( چون میدونیم بیس و امیتر هم فاز ) خب با خازن و مقاومت مسیر فیدبک هم کاری نداریم میرسیم به امیتر Q1 که توی مسیر تغییر فازی نداشتیم پس فاز برگشت 0 و فیدبک مثبته فیدبک مثبت هم ناپایداره . برای تمرین بیشتر میتونید تست 86 برق روهم که نوع فیدبک رو خواسته حل کنید البته فیدبک اونجا منفی میشه موفق باشید .

ممنون جناب کیهان عزیز

ممکنه در مورد ناپایدار بودنش بیشتر توضیح دهید من مفهوم ناپایدارو پایدار رو نمیفهمم ...



[Reza system 94]

Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

گزینه 1 درسته. اصلا فیدبک منفیه و نمیتونه ناپایدار باشه!

سلام
فیدبک مثبته کاکا منفی نیست



[keyhan386]

ممنون جناب کیهان عزیز

ممکنه در مورد ناپایدار بودنش بیشتر توضیح دهید من مفهوم ناپایدارو پایدار رو نمیفهمم ...

سلام دوست عزیز
روش بالا یک روش ساده جهت تشخیص فیدبک ( مثبت یا منفی ) است . اگر متوجه نمیشید طور دیگه هم میشه بررسیش کرد شما ولتاژ امیتر رو زیاد کنید دوباره همان مسیر را که در بالا گفتم طی کنید اگر افزایش ولتاژ امیترQ1 پس از دور زدن فیدبک سبب افزایش دوباره ولتاژ امیتر Q1 بشه خب مشخصه فیدبک + است که طی شرایطی سبب ناپایداری تقویت کننده میشه و اگر افزایش ولتاژ امیتر سبب کاهش ولتاژ امیتر بشه فیدبک منفی است .
پس بیاید به این روش بررسی کنیم ولتاژ امیتر ve1 زیاد بشه vc1=vb2 (چرا ؟ ) زیاد میشه vb2 که زیاد بشه(تزریق به ترانزیستور زیاد بشه یا ib2 زیاد بشه ) ve2 ( یا ie2) زیاد میشه که درنتیجه سبب زیاد شدن دوباره ولتاژ امیتر Q1 میشه که این یعنی فیدبک +



[erfan_messi]

درود
دوستان راه حل ساده تری برای حل سوالات فیدبکی هست ؟؟
راه حلهای که تو کتاب اسلام پناه هست کمی وقتگیره .
کسی راهی بلد هست ؟



[0192]

هفتمین سوال تشریحی فیدبک قسمت بارگذاری که R R' رو حساب کرده جابه جا نیست؟وقتی طرف دوم موازیه خب زمین میشه دیگه پس 2 کیلو اتصال کوتاه میشه میره اونطرفم که مقایسه میکنه وقتی باز شه دو تا 2 کیلوییا باید سری شن با اون دو کیلو موازی دیگه
مگه غیر اینه؟
چرا بعضی وقتا مقاومت بار قسمت هـ اولین سوال تشریحی فیدبک میتونه تو فیدبک لحاظ شه اما مثلا تو سوال 8 وقتی میخوایم f بدست بیاریم درنظر نمیگیره؟

درود
دوستان راه حل ساده تری برای حل سوالات فیدبکی هست ؟؟
راه حلهای که تو کتاب اسلام پناه هست کمی وقتگیره .
کسی راهی بلد هست ؟

اتفاقا خوب گفتن...

بنظرم اگه خوب با فکر آزاد بخونید میتونید زود یاد بگیرید سعی کنی کلمه به کلمه بخونید بعد زود نکته هارو به زبون خودتون برگردونید

>>>>>>>>>>>>>>>>>>>>>>>>>.
آقا کیهان پایداری رو توضیح بدید لطفا!!



[sanup2006]

هفتمین سوال تشریحی فیدبک قسمت بارگذاری که R R' رو حساب کرده جابه جا نیست؟وقتی طرف دوم موازیه خب زمین میشه دیگه پس 2 کیلو اتصال کوتاه میشه میره اونطرفم که مقایسه میکنه وقتی باز شه دو تا 2 کیلوییا باید سری شن با اون دو کیلو موازی دیگه
مگه غیر اینه؟
چرا بعضی وقتا مقاومت بار قسمت هـ اولین سوال تشریحی فیدبک میتونه تو فیدبک لحاظ شه اما مثلا تو سوال 8 وقتی میخوایم f بدست بیاریم درنظر نمیگیره؟



اتفاقا خوب گفتن...

بنظرم اگه خوب با فکر آزاد بخونید میتونید زود یاد بگیرید سعی کنی کلمه به کلمه بخونید بعد زود نکته هارو به زبون خودتون برگردونید

>>>>>>>>>>>>>>>>>>>>>>>>>.
آقا کیهان پایداری رو توضیح بدید لطفا!!

با اجازه دوستان
در فیدبک مثبت اگر اندازه AF کوچکتراز یک باشه پایدار هست ولاغیر ناپایدار.

اگر مفید بود صلوات بفرستید.
اگر اشتباه گفتم لعنت نفرستید بازم صلوات بفرستید



[0192]

با اجازه دوستان
در فیدبک مثبت اگر اندازه AF کوچکتراز یک باشه پایدار هست ولاغیر ناپایدار.

اگر مفید بود صلوات بفرستید.
اگر اشتباه گفتم لعنت نفرستید بازم صلوات بفرستید

فقط فیدبک مثبت؟ یا کلا فیدبک؟
اغلب سوالات رو فیدبک منفی کار (تحلیل) کرده...
این چه حرفیه قربان ! در هردو حال دعا به جان میخرید

این فقط جواب خط آخر بود دوباره سوالمو میذارم...یعنی شک دارم میخوام بدونم خطای چاپیه؟


هفتمین سوال تشریحی فیدبک قسمت بارگذاری که R R' رو حساب کرده جابه جا نیست؟وقتی طرف دوم موازیه خب زمین میشه دیگه پس 2 کیلو اتصال کوتاه میشه میره اونطرفم که مقایسه میکنه وقتی باز شه دو تا 2 کیلوییا باید سری شن با اون دو کیلو موازی دیگه
مگه غیر اینه؟
چرا بعضی وقتا مقاومت بار قسمت هـ اولین سوال تشریحی فیدبک میتونه تو فیدبک لحاظ شه اما مثلا تو سوال 8 وقتی میخوایم f بدست بیاریم درنظر نمیگیره؟
