تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

[keyhan386]

میشه حلتو بذاری ببینم

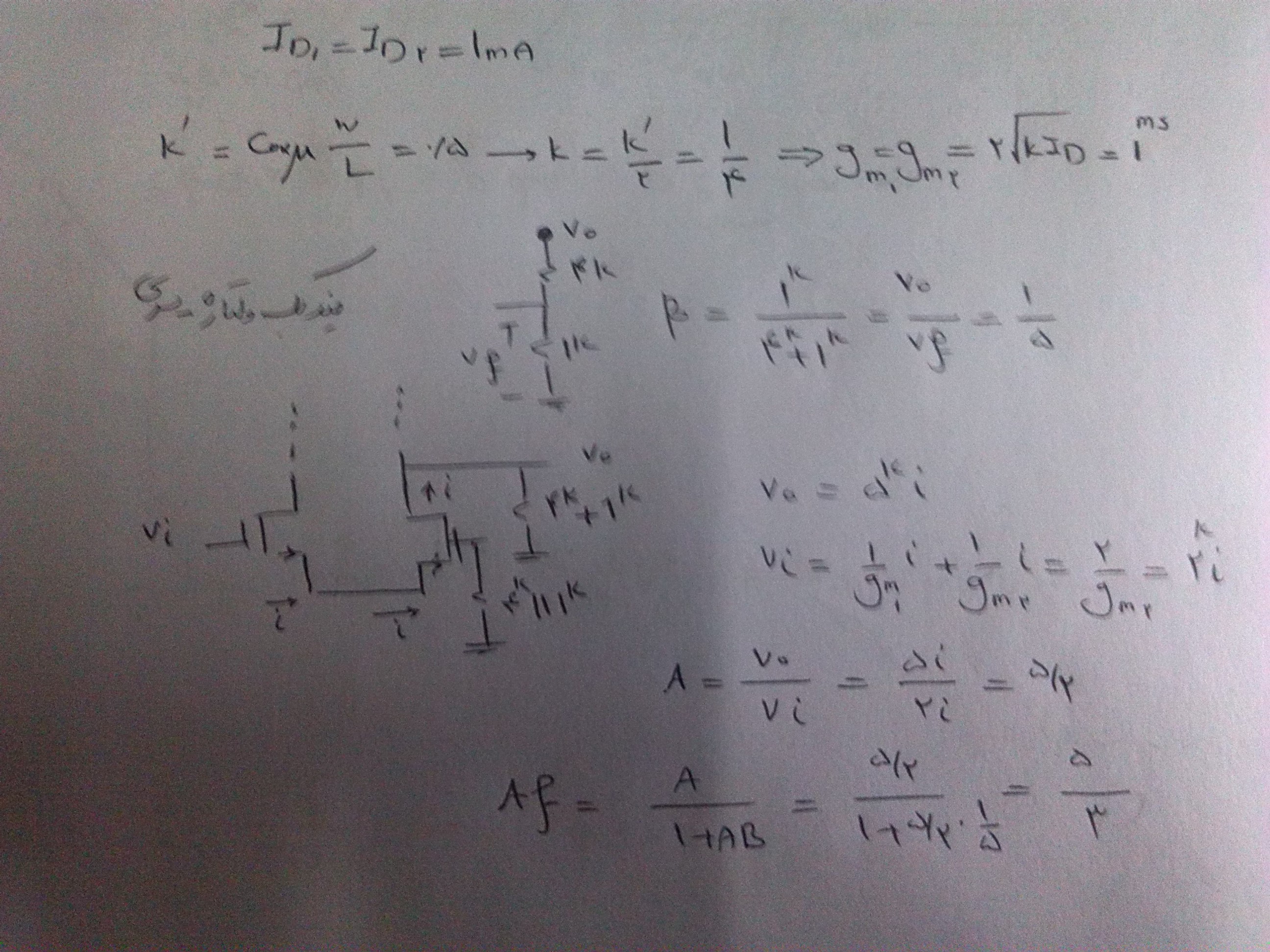

http://s5.picofile.com/file/8155449600/ppp.jpg



[saeeddhk]

http://s5.picofile.com/file/8155449600/ppp.jpg

عاقا کیهان از مقاومت 5 کیلو جریان 2i میگذره نه i



[keyhan386]

عاقا کیهان از مقاومت 5 کیلو جریان 2i میگذره نه i

سلام دوست عزیز
حق با شماست از مقاومت 5 جربان 2i عبور میکند . (وسط بازی فوتبال پرسپولیس حلش کردم اصلا حواسم نبود) . همون گزینه 2 جوابه . ممنونم .



[saeeddhk]

سلام دوست عزیز
حق با شماست از مقاومت 5 جربان 2i عبور میکند . (وسط بازی فوتبال پرسپولیس حلش کردم اصلا حواسم نبود) . همون گزینه 2 جوابه . ممنونم .

درکت میکنم.پرسپولیس اعصاب همه رو خراب کرده با این بازیش

ولی تو کلید زده بود همون 5/3



[keyhan386]

درکت میکنم.پرسپولیس اعصاب همه رو خراب کرده با این بازیش

ولی تو کلید زده بود همون 5/3

عجب اجازه بدید دوباره چکش کنیم .



[saeeddhk]

عجب اجازه بدید دوباره چکش کنیم .

اونم احتمالا فوتبال میدیده و حواسش نبوده

من که میگم میشه 2.5



[ra1372]

اونم احتمالا فوتبال میدیده و حواسش نبوده

من که میگم میشه 2.5

منم حل کردم شد 2.5



[saeed930829]

سلام به همگی
لطفا یکی voice یا فیلم الکترونیک باغستانی رو برای دانلود قرار بده
ممنون



[ra1372]

سلام دوستان

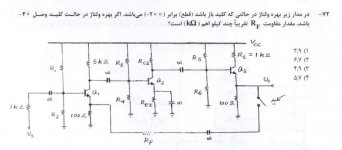

تو سواله زیر که مربوط به فیدبک هستش



تو جواب اقای اسلام پناه گفته با توجه به مقادیر گزینه های بهره مدار بعد از اثر بارگزاری مدار تقریبا با مدار در حالت قطع کلید یکی خواهد بود چرا؟؟ اگه بخواهیم بهره رو با اثر بارگزاری اعمال کنیم چطور باید بهره رو بدست بیاریم؟؟



[keyhan386]

سلام دوستان

تو سواله زیر که مربوط به فیدبک هستش

مشاهده پیوست 227945

تو جواب اقای اسلام پناه گفته با توجه به مقادیر گزینه های بهره مدار بعد از اثر بارگزاری مدار تقریبا با مدار در حالت قطع کلید یکی خواهد بود چرا؟؟ اگه بخواهیم بهره رو با اثر بارگزاری اعمال کنیم چطور باید بهره رو بدست بیاریم؟؟

سلام دوست عزیز
طبق گزینه ها مقاومت Rf در حد 4 تا 6 کیلو است و چون زمان بار گزاری در خروجی و ورودی این مقاومت با مقاومت 100 اهم در ورودی و هم در خروجی موازی میشه و چون مقدارش خیلی زیاد تر از 100 اهمه پس معادلش همون 100 اهم میشه چون 4 کیلو (4000 اهم ) داره با 100 اهم موازی میشه . پس (اثرش) بود و نبودش فرقی نمیکنه . در ضمن فیدبک از نوع ولتاژ موازی است و هنگام اثر بارگذاری مقاومت فیدبک هم با مقاومت های ورودی و هم با خروجی موازی میشه . موفق باشید.



[saeed930829]

یکی این گین رو به روش اسلام پناه بدست بیاره
b=100
Va=75v
جریان دی سی 2.5
به غیر از دو مقاومت بقیه مقدار نداره



[saeeddhk]

سلام دوستان

تو سواله زیر که مربوط به فیدبک هستش

مشاهده پیوست 227945

تو جواب اقای اسلام پناه گفته با توجه به مقادیر گزینه های بهره مدار بعد از اثر بارگزاری مدار تقریبا با مدار در حالت قطع کلید یکی خواهد بود چرا؟؟ اگه بخواهیم بهره رو با اثر بارگزاری اعمال کنیم چطور باید بهره رو بدست بیاریم؟؟

حالا این سوال جوابش 3.9 میشه یا 4.9؟؟



[ra1372]

حالا این سوال جوابش 3.9 میشه یا 4.9؟؟

4.9 زده



[saeeddhk]

4.9 زده

حلشو نداری بذاری؟



[ra1372]

حلشو نداری بذاری؟

خدمت شما

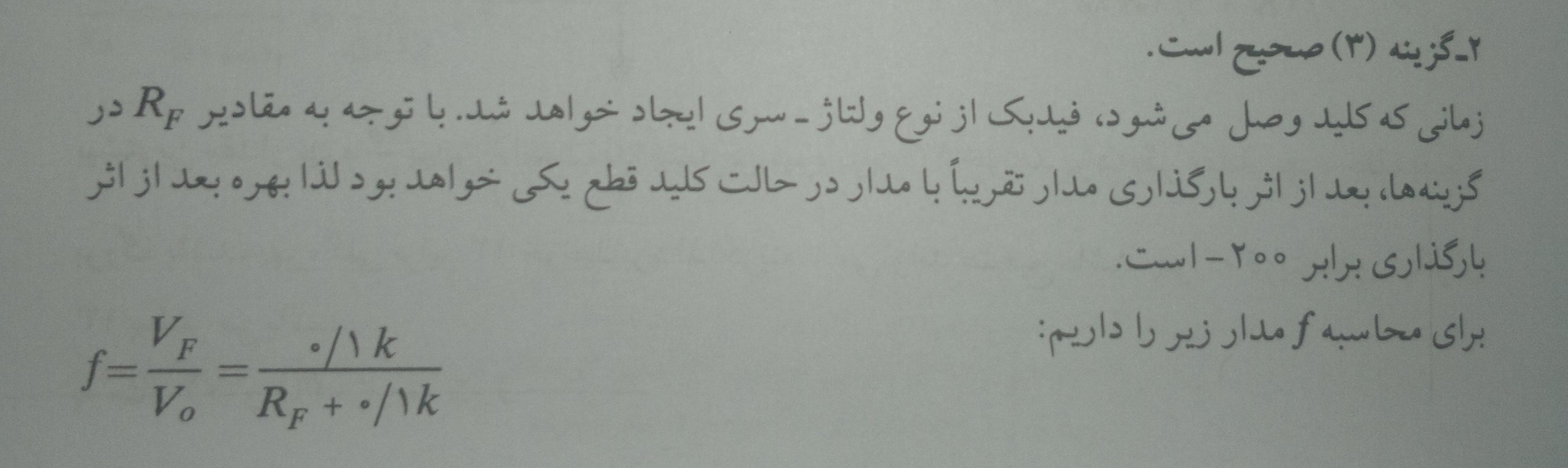

http://s5.picofile.com/file/8156477500/1.jpg

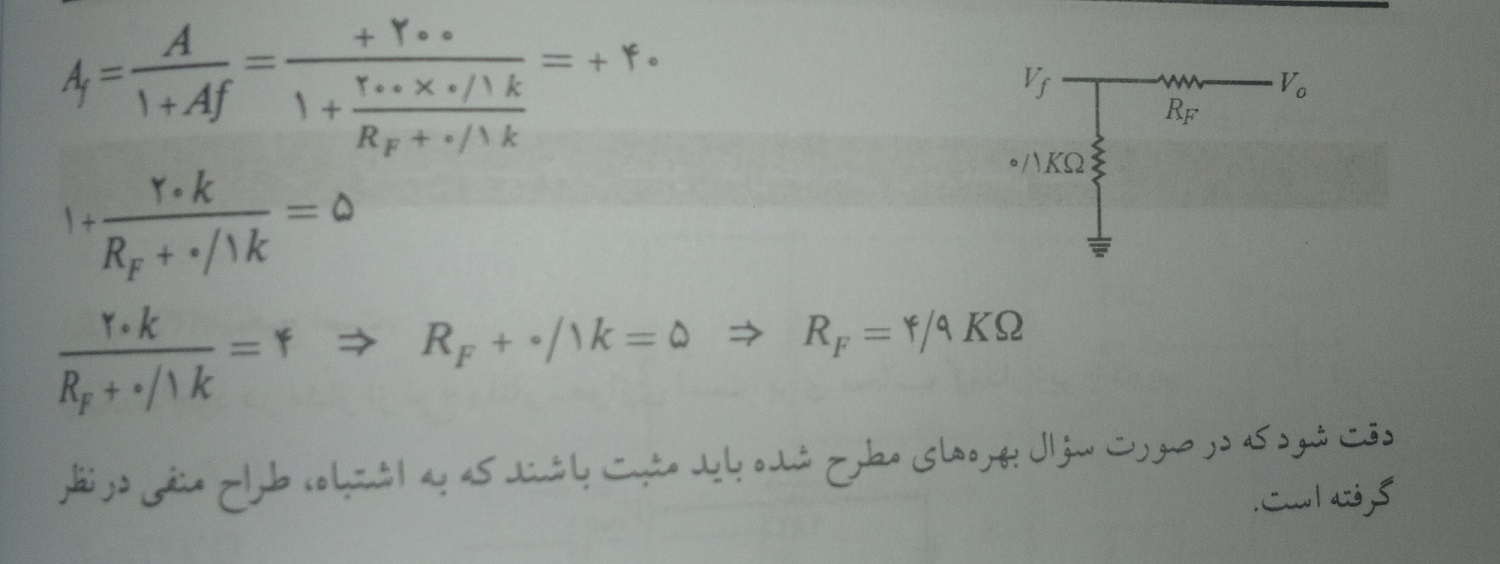

http://s5.picofile.com/file/8156477834/2.jpg



[saeeddhk]

خدمت شما

http://s5.picofile.com/file/8156477500/1.jpg

http://s5.picofile.com/file/8156477834/2.jpg

دمت گرم...لطف کردی



[sanup2006]

یکی این گین رو به روش اسلام پناه بدست بیاره
b=100
Va=75v
جریان دی سی 2.5
به غیر از دو مقاومت بقیه مقدار نداره
مشاهده پیوست 227951

سوالایی که Ro داره خیلی ناجوره .بدون در نظر گرفتن Ro راحت حل میشه.جواب 9.1 میشه ولی با Ro یکم عجیب میشه ولی وقت بشه حل میکنم قرار میدم.



[malih9068]

Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

سلام دوستان توی تقسیم جریان مشکل دارم اینجا چطور i/4 دست میاد



[malih9068]

Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

یکی این گین رو به روش اسلام پناه بدست بیاره
b=100
Va=75v
جریان دی سی 2.5
به غیر از دو مقاومت بقیه مقدار نداره
مشاهده پیوست 227951

این سوال مال چه کتابیه؟
جوابش دارین؟



[saeed930829]

این سوال مال چه کتابیه؟
جوابش دارین؟

کتاب اشرفیان جواب رو گفته -50



[saeed930829]

سلام دوستان توی تقسیم جریان مشکل دارم اینجا چطور i/4 دست میاد

احتمالا بتا 100 بوده که جریان بیس شده جریان کلکتور تقسیم بر 100 و شده i/4



[malih9068]

Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

کتاب اشرفیان جواب رو گفته -50

میشه راه حلش بگذارین؟



[malih9068]

Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

احتمالا بتا 100 بوده که جریان بیس شده جریان کلکتور تقسیم بر 100 و شده i/4

اول i/4 دست اورده بعد جریان کلکتور رو
اگر بخواهیم از جریان امیتر q1 استفاده کنیم باید تقسیم جریان بنویسیم درسته؟



[saeed930829]

میشه راه حلش بگذارین؟

من راه حل به روش اسلام پناه رو می خوام این جوابی که کتاب داده



[saeed930829]

اول i/4 دست اورده بعد جریان کلکتور رو
اگر بخواهیم از جریان امیتر q1 استفاده کنیم باید تقسیم جریان بنویسیم درسته؟

اره تقسیم جریانه اگه مقاومت 1 کیلو رو بیاری تو بیس میشه صد کیلو بعد تقسیم جریان (چون 100 کیلو از مقاومت r پای خیلی بزرگتره از مقاومت r پای صرف نظر شده)



[malih9068]

Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

اره تقسیم جریانه اگه مقاومت 1 کیلو رو بیاری تو بیس میشه صد کیلو بعد تقسیم جریان (چون 100 کیلو از مقاومت r پای خیلی بزرگتره از مقاومت r پای صرف نظر شده)

مشاهده پیوست 228096

چرا re در نظر نمیگیریم؟



[saeed930829]

چرا re در نظر نمیگیریم؟

مقدار re در مقابل 1 کیلو اهم خیلی کمه معمولا در حد 50 اهمه
البته باید در مدارت حساب کنی ببینی چنده



[malih9068]

Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

مقدار re در مقابل 1 کیلو اهم خیلی کمه معمولا در حد 50 اهمه
البته باید در مدارت حساب کنی ببینی چنده

خیلی جا یا به عبارتی بیشتر جاها صرف نظر میکنیم!
مثل مقاومتهای موازی که اصولا کمترین مقدار میگیریم
برای سوالات کنکور هم همینطوره یعنی جای نگرانی نیست از این اصول پیروی کنیم؟



[saeed930829]

خیلی جا یا به عبارتی بیشتر جاها صرف نظر میکنیم!
مثل مقاومتهای موازی که اصولا کمترین مقدار میگیریم
برای سوالات کنکور هم همینطوره یعنی جای نگرانی نیست از این اصول پیروی کنیم؟

در مرحله اول باید نگاه به گزینه ها بکنب که چقدر به نزدیکن اگه نزدیک نبودن مشکلی نیس و این که اگه re 25 اهم باشه اون موقع برای دقیق به دست اوردن باید 102.5 کیلو رو بیاری تو بیس بعد تقسیم جریان بزنی که خیلی فرقی با 100 کیلو نداره



[keyhan386]

یکی این گین رو به روش اسلام پناه بدست بیاره
b=100
Va=75v
جریان دی سی 2.5
به غیر از دو مقاومت بقیه مقدار نداره
مشاهده پیوست 227951

سلام دوست عزیز
با دو تا kcl حل میشه . اینم حل من
http://s5.picofile.com/file/8156863884/p1elec.jpg
