سوالات و مشکلات در نرم افزار فلوئنت و کامسول - FLUENT & COMSOL Multiphysics

[olel_albab]

مشاهده پیوست 196512

شما از یک مرز هم ورودی داری و هم خروجی. مثلا در قسمتی که هم مابع وارد میشه هم خارج. اگر کل مرز 100 سانتی متر باشه تا 60 سانت مثلا مایع وارد میشه خب این رو یک مرز تعریف کن از 60 تا 100 سانت رو مرز دیگه و خروجی مایع همین طور برای گاز. مهم نیست که در یک راسنا هستند شرایطشون با هم فرق داره



[sahel_m]

شما از یک مرز هم ورودی داری و هم خروجی. مثلا در قسمتی که هم مابع وارد میشه هم خارج. اگر کل مرز 100 سانتی متر باشه تا 60 سانت مثلا مایع وارد میشه خب این رو یک مرز تعریف کن از 60 تا 100 سانت رو مرز دیگه و خروجی مایع همین طور برای گاز. مهم نیست که در یک راسنا هستند شرایطشون با هم فرق داره

سپاسگذارم خیلی بهم کمک کردین
البته احتمالا باز هم مزاحمتون بشم
بازم سپاس



[sahel_m]

توی اون عکسی که گذاشتم اون لبه ای که با لوله یو شکل تداخل داره
میخوام اون قسمتهایی که با لوله تداخل داره پاک کنم
کل لبه رو نه فقط دو تیکه ازش
چیکار کنم؟



[sahel_m]

و اون شکلی که گذاشتم رو بنظرتون چطور مش بزنم ؟هم قسما استوانه هم لوله ها؟
اون لوله یو شکل یه fire tube و توی استوانه هم مواد نفتی دو فازی
انتهای استوانه هم یه صفحه(plat) که جاشو مشخص مردم که کامل نیست
از چه نوع مشی استفاده کنم؟



[sahel_m]

یه سوال دیگه:
توی گمبیت قسمت خاصی برای کشیدن یه لوله یو شکل یا زانویی وجود داره یا باید از ترکیب حجمها باید استفاده کرد؟
برای کشیدن یه لوله یو شکل چیکار کنم؟



[olel_albab]

یه سوال دیگه:
توی گمبیت قسمت خاصی برای کشیدن یه لوله یو شکل یا زانویی وجود داره یا باید از ترکیب حجمها باید استفاده کرد؟
برای کشیدن یه لوله یو شکل چیکار کنم؟

به نظرم نه. من که ندیدم. یک فایل آموزشی برای مدل کردن یک زانویی هست که اگر elbow رو سرچ کنین حتما این tutorial رو پیدا می کنین. کامل توضیح داده.

و اون شکلی که گذاشتم رو بنظرتون چطور مش بزنم ؟هم قسما استوانه هم لوله ها؟
اون لوله یو شکل یه fire tube و توی استوانه هم مواد نفتی دو فازی
انتهای استوانه هم یه صفحه(plat) که جاشو مشخص مردم که کامل نیست
از چه نوع مشی استفاده کنم؟

مش بستگی به نوع تحلیل و دقت مورد نیاز شما در نواحی مختلف داره. برای انکار در این هندسه من چیزی الان به ذهنم نمی رسه. ولی یک پیشنهاد دارم براتون. حتما در مقاله های مشابه ببینین چه نوع مشی (با سازمان یا بی سازمان structured or unstructured) استفاده شده از مثلثی یا مربعی استفاده شده؟ مش uniform زده شده یا نه؟ و اندازه مش ها چقدر بوده. متاسفانه من هندسه این طوری مدل نکردم تا بحال ولی با یک سرچ ساده در مقالات می تونین این موارد رو پیدا کنین.

توی اون عکسی که گذاشتم اون لبه ای که با لوله یو شکل تداخل داره
میخوام اون قسمتهایی که با لوله تداخل داره پاک کنم
کل لبه رو نه فقط دو تیکه ازش
چیکار کنم؟

نمی دونم اون تیکه ای که بیرون از بویلرتون هست واقعا در شبیه سازی باید لحاظ بشه یا نه. در این موارد توی همون فایل آموزشی شیوه حذف یک قسمت از هندسه توضیح داده شده. به راحتی می تونین پاکش کنین



[sahel_m]

به نظرم نه. من که ندیدم. یک فایل آموزشی برای مدل کردن یک زانویی هست که اگر elbow رو سرچ کنین حتما این tutorial رو پیدا می کنین. کامل توضیح داده.

مش بستگی به نوع تحلیل و دقت مورد نیاز شما در نواحی مختلف داره. برای انکار در این هندسه من چیزی الان به ذهنم نمی رسه. ولی یک پیشنهاد دارم براتون. حتما در مقاله های مشابه ببینین چه نوع مشی (با سازمان یا بی سازمان structured or unstructured) استفاده شده از مثلثی یا مربعی استفاده شده؟ مش uniform زده شده یا نه؟ و اندازه مش ها چقدر بوده. متاسفانه من هندسه این طوری مدل نکردم تا بحال ولی با یک سرچ ساده در مقالات می تونین این موارد رو پیدا کنین.[/B]


نمی دونم اون تیکه ای که بیرون از بویلرتون هست واقعا در شبیه سازی باید لحاظ بشه یا نه. در این موارد توی همون فایل آموزشی شیوه حذف یک قسمت از هندسه توضیح داده شده. به راحتی می تونین پاکش کنین

ممنون از راهنماییتون خیلی استفاده کردم
مشکل رو حلش کردم یه torus کشیدم با یه مکعب بزرگتر از خودش از وسط قطع دادم و نصفش کردم و به عنوان قسمت یو شکل باانتهای لوله ها وصل کردم مشکل حل شد
حالا یه مشکل دیگه دارم
دو انتهای استوانه قوس داره اون رو نمیدونم چطور بکشم
پیشنهادی دارید؟



[olel_albab]

ممنون از راهنماییتون خیلی استفاده کردم
مشکل رو حلش کردم یه torus کشیدم با یه مکعب بزرگتر از خودش از وسط قطع دادم و نصفش کردم و به عنوان قسمت یو شکل باانتهای لوله ها وصل کردم مشکل حل شد
حالا یه مشکل دیگه دارم
دو انتهای استوانه قوس داره اون رو نمیدونم چطور بکشم
پیشنهادی دارید؟

می تونین اون قسمت ها رو یک لوله بکشین( سطح جانبی استوانه) و با کمی فاصله دو انحنا رو که در شکل های سه بعدی هم هست مثل بیضی ناقص یا کره ناقص با همون شعاع انحنا قرار بدین بعدش سر و ته اون رو با دو تا دایره ببندین. ولی باز هم تاکید می کنم نیاز نیست هندسه با تمام جزئیات کشیده بشه. فرض های ساده کننده استفاده کنین و ببینین آیا این انحنا در میدان جریان نقشی داره یا نه؟



[sahel_m]

می تونین اون قسمت ها رو یک لوله بکشین( سطح جانبی استوانه) و با کمی فاصله دو انحنا رو که در شکل های سه بعدی هم هست مثل بیضی ناقص یا کره ناقص با همون شعاع انحنا قرار بدین بعدش سر و ته اون رو با دو تا دایره ببندین. ولی باز هم تاکید می کنم نیاز نیست هندسه با تمام جزئیات کشیده بشه. فرض های ساده کننده استفاده کنین و ببینین آیا این انحنا در میدان جریان نقشی داره یا نه؟

ممنون از راهنماییتون درستش کردم
قسمت انحنای دوسر مهم بود باید حتما لحاظ میشد
سپاسگذارم



[sahel_m]

یه سوال دیکه حالا من بخوام ورودی و خروجی ها رو مشخص کنم روی یه کیس سه بعدی باید چیکار کنم؟
یک وردی و سه خروجی



[designchem]

یه سوال دیکه حالا من بخوام ورودی و خروجی ها رو مشخص کنم روی یه کیس سه بعدی باید چیکار کنم؟
یک وردی و سه خروجی

مشکلی نداره باید surface هایی رو که ورودی و خروجی دارید مشخص کنید.و متناسب با شرایط ورود و خروج نوع شرط ورود و خروج رو مشخص کنید.



[sahel_m]

مشکلی نداره باید surface هایی رو که ورودی و خروجی دارید مشخص کنید.و متناسب با شرایط ورود و خروج نوع شرط ورود و خروج رو مشخص کنید.

ممنون اما همه چهارتا ورودی خروجی ها روی یک surface هستن
مکانشون مهمه باید همون جایی خاص خودش باشه نه کل یک sur



[P O U R I A]

شرایط مرزي و پارامترهاي آشفتگی

شرایط مرزي و پارامترهاي آشفتگی

گروه دینامیک سیالات محاسباتی
دانشگاه صنعتی اصفهان

---

شرایط مرزي و پارامترهاي آشفتگی در نرم افزار FLUENT



[olel_albab]

ممنون اما همه چهارتا ورودی خروجی ها روی یک surface هستن
مکانشون مهمه باید همون جایی خاص خودش باشه نه کل یک sur

در مورد یک خط گفتم که چند بخشش کنید. در مورد یک سطح هم چند سطح درست کنین که بشه جدا جدا هر کدوم رو یک نوع شرط مرزی بهش اختصاص داد.



[sahel_m]

در مورد یک خط گفتم که چند بخشش کنید. در مورد یک سطح هم چند سطح درست کنین که بشه جدا جدا هر کدوم رو یک نوع شرط مرزی بهش اختصاص داد.

اینجوری خیلی سخته میشه اخه محاسباتم همه بهم می ریزه انجام اینکار سخته چون مجبورم چهارتا ربع استوانه متفاوت تعریف کنم راه دیگه ای نداره؟



[olel_albab]

اینجوری خیلی سخته میشه اخه محاسباتم همه بهم می ریزه انجام اینکار سخته چون مجبورم چهارتا ربع استوانه متفاوت تعریف کنم راه دیگه ای نداره؟

از split و merge استفاده کنین و سطحتون رو به چند سطح بشکنین. البته در فلوئنت گزینه ای به نام separate هم هست. شاید بشه از این گزینه استفاده کرد ولی فکر می کنم شکستن سطح به چند سطح کار خیلی ساده ای باشه.



[rahelehstar]

کمک

کمک

سلام
بچه ها من یه سوالی از کامسول دارم، من هندسه ای رو در ماژول حرارتی تعریف کردم که پس از اجرای برنامه تغییرات دمایی بر روی سطح هندسه رو باید اندازه گیری کنم. منتها نمیدونم چرا این تغییرات دمایی با ضریب 10 به توان 9 در پروفایل دمایی نشون داده میشه.
کسی میدونه که من کجای کار ایراد داره؟
ممنون



[فرشته ام]

سلام

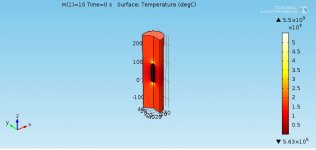

بچه ها من یه سوالی از کامسول دارم، من هندسه ای رو در ماژول حرارتی تعریف کردم که پس از اجرای برنامه تغییرات دمایی بر روی سطح هندسه رو باید اندازه گیری کنم. منتها نمیدونم چرا این تغییرات دمایی با ضریب 10 به توان 9 در پروفایل دمایی نشون داده میشه.
کسی میدونه که من کجای کار ایراد داره؟
ممنونمشاهده پیوست 197648

سلام
این دیتایی هست که خودتون وارد کردین
شاید تو قسمت دما 10 به توان 9 رو داره و مربوط به خود نرم افزار هستش
دما رو از همون اول کلوین وارد کنین
بعد این دمای 5.5 در 10 به توان 9 بینهایت گرمه ها
جایی که دما رو وارد میکنین رو عکس بگیرین و قرار بدین اینجا
با تشکر



[shahab2514]

سلام برای شبیه سازی غشا ها با کامسول ما یک R1 , R2 داریم که شعاع داخلی و خازجی غشا هستش فرمولی موجود هستش که R3 که بین دو غشا هست رو محاسبه کنه؟؟؟؟؟ اصلا R3 چی هستش از کجا اوردیم تو مقاله ها نیستش همچین چیزی!!!!!!!



[chem-engm]

سلام برای شبیه سازی غشا ها با کامسول ما یک R1 , R2 داریم که شعاع داخلی و خازجی غشا هستش فرمولی موجود هستش که R3 که بین دو غشا هست رو محاسبه کنه؟؟؟؟؟ اصلا R3 چی هستش از کجا اوردیم تو مقاله ها نیستش همچین چیزی!!!!!!!

سلام

دوست عزیز درمورد سوالتون به اینصورت جوابگویی سخت است ....

لطف کنید از هندسه خودتان یک عکس قرار بدهید تا بتوانیم شما را بهتر راهنمایی نماییم ....................



[shahab2514]

سلام

دوست عزیز درمورد سوالتون به اینصورت جوابگویی سخت است ....

لطف کنید از هندسه خودتان یک عکس قرار بدهید تا بتوانیم شما را بهتر راهنمایی نماییم ....................

هندسه رو گذاشتم R3

توی پست بعدی یه فرمول هم گذاشتم برای تکمیل بحث



[shahab2514]

در زمن فرمول زیر رو هم دارم که نمی دونم یه پارامترشو؟؟؟؟؟



[rahelehstar]

سلام
آره میدونم خیلی گرمه، در حد دمای خورشیده

اینجا مقدار اولیه ی دمارو تعریف کردم که همون دمای محیط به کلوینه
جای دیگه ای هست که من دقت نکرده باشم؟



[فرشته ام]

سلام
آره میدونم خیلی گرمه، در حد دمای خورشیده
مشاهده پیوست 198027
اینجا مقدار اولیه ی دمارو تعریف کردم که همون دمای محیط به کلوینه
جای دیگه ای هست که من دقت نکرده باشم؟

با سلام
روی خود joule heating راست کلیک کنین و temperature رو برای هرکدوم از مرزها وارد کنین
از کدوم ورژن استفاده میکنین؟



[فرشته ام]

در زمن فرمول زیر رو هم دارم که نمی دونم یه پارامترشو؟؟؟؟؟

در ضمن پارامتر فی میشه کسر حجمی دیگه



[rahelehstar]

از ورژن 4.4
دمای محیط برای تمام مرزها تعریف شده و کماکان بعد از اجرا اون ضریب مثل بختک چسبیده به پروفایل دمایی



[shahab2514]

در ضمن پارامتر فی میشه کسر حجمی دیگه

سلام دوست عزیز
بله میدونم کسر حجمی میشه ولی این مقدار رو چگونه باید به دست آورد ؟ تو مقاله من نیست همچین عددی و کمیتی ؟ برای PP این مقدار چنده؟



[فرشته ام]

از ورژن 4.4
دمای محیط برای تمام مرزها تعریف شده و کماکان بعد از اجرا اون ضریب مثل بختک چسبیده به پروفایل دمایی

تو قسمت دمای هوا و پلیمر کدوم مرز رو گرفتین؟
چرا تو نتایج دما رو سلسیوس میزنه درصورتیکه شما کلوین گرفتین؟
مطمئنین ورژنتون ناقص نیس؟ چون یکی از دوستان هم چند وقت پیش با یکی از این اشکالات روبرو شده بودن و ملوم شد اشکال از ورژنشون هست
البته ورژنا درسته تو ایران ناقص اجرا میشه بخاطر فایل کرکش



[فرشته ام]

سلام دوست عزیز
بله میدونم کسر حجمی میشه ولی این مقدار رو چگونه باید به دست آورد ؟ تو مقاله من نیست همچین عددی و کمیتی ؟ برای PP این مقدار چنده؟

تو مقالاتتون حجم رو تعریف نکرده یا مقدار کسر حجمی رو هم ننوشته، شاید تو مقالات دیگه نوشته شده باشه که ارجاع دادن
بعد وسط هندستون هیچ جریانی وجود نداره بنابراین باید تو قسمت LIQUID کسرتون یک و تو قسمت گاز هم یک باشه که اینجوری حل نمیشه



[shahab2514]

تو مقالاتتون حجم رو تعریف نکرده یا مقدار کسر حجمی رو هم ننوشته، شاید تو مقالات دیگه نوشته شده باشه که ارجاع دادن
بعد وسط هندستون هیچ جریانی وجود نداره بنابراین باید تو قسمت LIQUID کسرتون یک و تو قسمت گاز هم یک باشه که اینجوری حل نمیشه

داده های من در جدول آوردم کمکم کنید لطفا ممنونم

بنابر این فی برابر 0.125 میشه؟؟؟
