رفع اشکال مربوط به:AUTOCAD

[هیراد]

مشاهده پیوست 150932

آقا ما مخلصیم ! یشه بیشتر توضیح بدین



[سجی]

http://hatchpatterns.com/

http://translate.google.com/transla...wood+Hatch+cad&hl=fa&rlz=1T4SNNT_enIR352IR352
هرچی hatch بخوای اینجا هس

خب ممنون ...ولی چه جوری ازش استفاده کنیم



[سجی]

سلام وقت بخیر..چه جوری از hachهایی که دانلود میشه استفاده کنیم..باید جای خاصی کپیش کنیم؟



[فرهيخته]

سلام وقت بخیر..چه جوری از hachهایی که دانلود میشه استفاده کنیم..باید جای خاصی کپیش کنیم؟

سلام دوست عزیز.
برای وارد کردن هاشور های جدید به این ترتیب عمل کنید:
ابتدا هاشورهای دانلود شده رو در پوشه \Program Files\AutoCAD ......\Support ، کپی کنید.بعد کد رو باز کنید و از مسیر hatch\pattern\Hatch Pattern palette\custom ، هاشور های جدید رو مشاهده و استفاده کنید.



[سجی]

سلام دوست عزیز.
برای وارد کردن هاشور های جدید به این ترتیب عمل کنید:
ابتدا هاشورهای دانلود شده رو در پوشه \Program Files\AutoCAD ......\Support ، کپی کنید.بعد کد رو باز کنید و از مسیر hatch\pattern\Hatch Pattern palette\custom ، هاشور های جدید رو مشاهده و استفاده کنید.

سلام مرسی.لطف کردین...فکر نمیکردم اینقد سریع جواب بدین..شما همیشه هستین اگه مشکلی پیش اومد عنوان کنم؟
فقط یه سئوال :فرمتشون چی هست؟؟؟من تو سایتی که گذاشته بودین رفتم..فقط تونستم با فرمت gifذخیره کنم



[azam.mt]

سلام مرسی.لطف کردین...فکر نمیکردم اینقد سریع جواب بدین..شما همیشه هستین اگه مشکلی پیش اومد عنوان کنم؟
فقط یه سئوال :فرمتشون چی هست؟؟؟من تو سایتی که گذاشته بودین رفتم..فقط تونستم با فرمت gifذخیره کنم

فرمتشون .pat هستش!!



[فرهيخته]

سلام مرسی.لطف کردین...فکر نمیکردم اینقد سریع جواب بدین..شما همیشه هستین اگه مشکلی پیش اومد عنوان کنم؟
فقط یه سئوال :فرمتشون چی هست؟؟؟من تو سایتی که گذاشته بودین رفتم..فقط تونستم با فرمت gifذخیره کنم

سلامی دوباره ؛
خواهش میکنم....بله اینجا من و همه دوستان عزیز ، با همفکری سوالات و درخاست های دوستان رو پاسخ میدیم.
خوب فرمتشون (PAT.) هست و به هیچ عنوان نباید تغییر کنه .من خودم یک سری هاشور دارم که براتون قرار می دم که اگه به همین ترتیب که میگم انجام بدین مدلهای جالبی رو توی کد براتون ایجاد میکنه.
ببینید شما فقط کافیه :

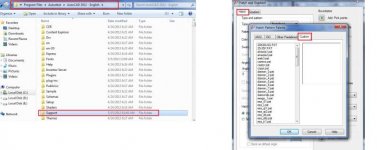

محتوای پوشه ای رو که گذاشتم در محل نصب اتوکد،پوشه (support) کپی کنید و بعد در اتوکد از فرمان هاشور از قسمتی که مدل هاشور ها رو انتخاب میکردید ،گزینه custom ،ازشون استفاده کنید.



[سجی]

سلامی دوباره ؛
خواهش میکنم....بله اینجا من و همه دوستان عزیز ، با همفکری سوالات و درخاست های دوستان رو پاسخ میدیم.
خوب فرمتشون (PAT.) هست و به هیچ عنوان نباید تغییر کنه .من خودم یک سری هاشور دارم که براتون قرار می دم که اگه به همین ترتیب که میگم انجام بدین مدلهای جالبی رو توی کد براتون ایجاد میکنه.
ببینید شما فقط کافیه :
محتوای پوشه ای رو که گذاشتم در محل نصب اتوکد،پوشه (support) کپی کنید و بعد در اتوکد از فرمان هاشور از قسمتی که مدل هاشور ها رو انتخاب میکردید ،گزینه custom ،ازشون استفاده کنید.

سلام ای خوب..مرسی..خیلی خوب و مفید بود..من اتوکد رو در سطح متوسط تقریبا ده سالی هست که باهاش کار میکنم..این چند سال اخیر وقتمو رو نرم افزارهای مدلسازی نظیر 3DMAX,RHINOوGRASSHOPPER گذاشتم...چون من از 2007 ,2009استفاده میکردم با وجود اینکه تو زمینه دوبعدی قوی بود من هیچ وقت نتونستم مدلسازیامو اونجا انجام بدم..حالا سئوالم اینه AUTO CAD 2014 در زمینه مدلسازی تا چه اندازه ارتقائ پیدا کرده؟



[nafis arch]

بچه ها آسمونم تو کد غیر فعال شده نمیتونمم رندر بگیرم چیکار کنم؟



[E . H . S . A . N]

shortcut + extend

shortcut + extend

سلام
تو اتوکد (یا مکانیکال) میشه به یک دستور یک شورتکات اختصاص داد ویا اون رو ویرایش کرد؟
مثلا با زدن دکمه S روی کیبورد دستور SPLINE اجرا میشه من میخوام با زدن دکمه S دستور STRETCH اجرا بشه؟
ممنونم
ببخشید اگر سوال تکراریه من وقت نکردم بگردم.

کسی نمیدونه؟
؟
؟
؟
؟

سلام

برای تغییر شورتکات ها ، به این ترتیب عمل کنید : tools » customize » edit program parameters

بعد از طی کردن این مراحل ، این پنجره باز میشه ، که حروف ِ اختصاری سمت چپ ، شورتکات ها هستند که همینجا میتونید تغییرشون بدین !
.
.

.
.
موفق باشید .

سلام دوستان...یه مشکل برام پیش اومده..یه سری خط منحنی دارم که باید به یه سری خط راست برسن و قطعشون کنن اما با دستور اکستند هم نمیتونن برسن..باید چیکار کنم؟؟؟؟؟

سلام

دو حالت داره : یا مختصات خطوط تغییر کرده و خطوط در بُعد های مختلف ترسیم شدن ؛ یا اینکه ماهیت ِ خطوط ِ شما spline هست ؛ که همه میدونیم که این خط extend نمیشه !

موفق باشید . . .



[mahyarSAMSUNG]

یه سوال

فرض کنید من 2 ساعت بشینم یه سری مواردی رو انتخاب کنم که مثلا روی یه جای دیگه کپی شون کنم ... وقتی همرو رو بعد از 2 ساعت وقت انتخاب کردم و بعد دستور کپی رو زدم بعد یهو دیدم که نباید کپی میکردم باید یه دستور دیگه رو اول میزدم : حالا وقتی از دستور خارج بشم کل مواردی رو که انتخاب کرده بودم از بین میره چطوری میتونم دوباره اون مواردی رو که انتخاب کرده بودم رو دوباره به حالت انتخاب در بیارم؟



[hadi2643]

یه سوال

فرض کنید من 2 ساعت بشینم یه سری مواردی رو انتخاب کنم که مثلا روی یه جای دیگه کپی شون کنم ... وقتی همرو رو بعد از 2 ساعت وقت انتخاب کردم و بعد دستور کپی رو زدم بعد یهو دیدم که نباید کپی میکردم باید یه دستور دیگه رو اول میزدم : حالا وقتی از دستور خارج بشم کل مواردی رو که انتخاب کرده بودم از بین میره چطوری میتونم دوباره اون مواردی رو که انتخاب کرده بودم رو دوباره به حالت انتخاب در بیارم؟

دستور دلخواهتو بزن بعد p تایپ کن و اینتر بزن



[Zancanaro]

یه سوال

فرض کنید من 2 ساعت بشینم یه سری مواردی رو انتخاب کنم که مثلا روی یه جای دیگه کپی شون کنم ... وقتی همرو رو بعد از 2 ساعت وقت انتخاب کردم و بعد دستور کپی رو زدم بعد یهو دیدم که نباید کپی میکردم باید یه دستور دیگه رو اول میزدم : حالا وقتی از دستور خارج بشم کل مواردی رو که انتخاب کرده بودم از بین میره چطوری میتونم دوباره اون مواردی رو که انتخاب کرده بودم رو دوباره به حالت انتخاب در بیارم؟

با دستور filter به راحتی میشه انتخاب کرد-وقتتون تلف نمیشه



[mahyarSAMSUNG]

با دستور filter به راحتی میشه انتخاب کرد

خوب کاشکی توضیح میدادی من این دستور رو بلد نیستم

دستور دلخواهتو بزن بعد p تایپ کن و اینتر بزن

ایول .. چقدر آسون بود و نمیدونستم



[ixabedi]

در منوی اندازه گذاری کاربرد گزینه های زیر بطور مشخص چیه؟

-jogged

-jogged linear

-reassociate dimensions



[eMJey]

بچه ها آسمونم تو کد غیر فعال شده نمیتونمم رندر بگیرم چیکار کنم؟

احتمالا از حالت پرسپکتیو خارج شدی ..برای فعال بودن آسمان،باید در حالت پرسپکتیو قرار بدی.



[eMJey]

در منوی اندازه گذاری کاربرد گزینه های زیر بطور مشخص چیه؟

-jogged

-jogged linear

-reassociate dimensions

به طور مشخص نمیدونم، اما jogged فاصله ی یک نقطه از کمان دایره را میده.. و jogged linear هم یک اندازه را به jogged تبدیل میکنه..



[eMJey]

خوب کاشکی توضیح میدادی من این دستور رو بلد نیستم



ایول .. چقدر آسون بود و نمیدونستم

برای چیزی که منظور نظرت بود همون P جواب میده و اما ف ی ل ت ر یکی از بهترین دستورات اتوکده که لنگه نداره.. قبلا توضیح داده شده
دستور ف ی ل ت ر



[هیراد]

سلام منظور از تایپ یک نقطه یعنی چی میشه بیشتر تو ضیح بدین

ام جی جان ما همچنان منتظریم تحویل بگیر بابا!



[Parisa R]

ام جی جان ما همچنان منتظریم تحویل بگیر بابا!

جواب داد که پست 1146 یعنی یک نقطه بزن بعد دستور رو بزن همین: blipmode.



[mkm-arch]

به طور مشخص نمیدونم، اما jogged فاصله ی یک نقطه از کمان دایره را میده.. و jogged linear هم یک اندازه را به jogged تبدیل میکنه..

نوشته اصلي بوسيله ixabedihttp://www.www.www.iran-eng.ir/images/buttons/viewpost-left.pngدر منوی اندازه گذاری کاربرد گزینه های زیر بطور مشخص چیه؟

-jogged

-jogged linear

-reassociate dimensions
به طور مشخص نمیدونم، اما jogged فاصله ی یک نقطه از کمان دایره را میده.. و jogged linear هم یک اندازه را به jogged تبدیل میکنه

با سلام
jogموقعی استفاده میشه که شعاع کمان بزرگه یا جای کافی برای نوشتن شعاع کمان یا دایره وجود ندارد.
که توی dim styleمیشه تنظیماتشو انجام داد.



[هیراد]

جواب داد که پست 1146 یعنی یک نقطه بزن بعد دستور رو بزن همین: blipmode.

دو ریالی کجه یعنی چی نقطه رو بزنم کجا بزنم تازه بعد دستور رو کجا بزنم :کدوم دستور؟ کجا بزنم ؟ یه خورده توضیح. ممنون



[Parisa R]

دو ریالی کجه یعنی چی نقطه رو بزنم کجا بزنم تازه بعد دستور رو کجا بزنم :کدوم دستور؟ کجا بزنم ؟ یه خورده توضیح. ممنون

ببین هیراد جان وقتی میخوای توی کد یک دستور رو وارد کنی میانبرش رو میزنی معمولا درسته؟ مثلا برای استفاده از line میزنی l ...
حالا کجا میزنی ...وقتی داخل هیچ دستوری نیستی هر چیزی تایپ کنی توی خط فرمان کد نوشته میشه ... اینم عکسش اون قسمتی که مشخص کردم باید تایپ کنی ...



[ixabedi]

نوشته اصلي بوسيله ixabedihttp://www.www.www.iran-eng.ir/images/buttons/viewpost-left.pngدر منوی اندازه گذاری کاربرد گزینه های زیر بطور مشخص چیه؟

-jogged

-jogged linear

-reassociate dimensions
به طور مشخص نمیدونم، اما jogged فاصله ی یک نقطه از کمان دایره را میده.. و jogged linear هم یک اندازه را به jogged تبدیل میکنه

با سلام
jogموقعی استفاده میشه که شعاع کمان بزرگه یا جای کافی برای نوشتن شعاع کمان یا دایره وجود ندارد.
که توی dim styleمیشه تنظیماتشو انجام داد.

خب این چه کمکی میکنه

کاربردش مجهول؟!؟



[Parisa R]

خب این چه کمکی میکنه کاربردش مجهول؟!؟

نه مجهول نیست ... وقتی میخوای شعاع یک دایره رو مشخص کنی ولی اگر با حالت معمولی مشخص کنی میوفته روی یک جای نامناسب از jogged استفاده می کنی و اینطوری ضمن اینکه مرکز مشخص هست با یک خط برش که با علامت برش( z ) جابجا شده جای کافی هم برای قرار گرفتن شعاع وجود داره ... البته گاهی اوقات هم مرکز دایره یا کمان اصلا خارج از ترسیماتت قرار داره و اندازه گذاری غیرممکن میشه و میتونی با این دستور jogged یک مرکز جدید برای دایره تعریف کنی و اندازه توی آن فاصله نوشته میشه و از مرکز اصلی محاسبه میشه...

jogged linear هم وقتی استفاده میشه که قسمتی از کار برش خورده و از breakline استفاده کردی و میخوای اندازه بذاری ولی میخوای اندازه هم علامت برش ( z ) رو داشته باشه اون زمان ازش استفاده می کنی ...

آخری رو دقیق نمی دونم ولی فکر می کنم بعد از اینکه اندازه گذاری کردی اگر قسمتی از کار رو edit کنی باید reassociate dimentions رو بزنی تا اندازه گذاری با تغییرات کارت هماهنگ بشه ...



[هیراد]

ممنون .بعضی وقتها به خودم هم شک میکنم تو سوال مربوطه من تو فاز دیگه فکر میکردم . حال ام جی رو درک میکنم .باز هم ممنون



[مرد قد بلند]

مشکل پرینت در اتوکد

مشکل پرینت در اتوکد

زمانی که من پرینت پریویو می گیریم 4 طرف کادر یک متنی اضافه می شه
PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT
لطفا راهنماییم کنید تا چطور می تونم این متن رو حذف کنم



[E . H . S . A . N]

زمانی که من پرینت پریویو می گیریم 4 طرف کادر یک متنی اضافه می شه
PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT
لطفا راهنماییم کنید تا چطور می تونم این متن رو حذف کنم

به این پست رجوع کنید :

#1115

مشکل ِ شما رو هم رفع می کنه .



[مرد قد بلند]

ممنون
مشکلم حل شد
خیلی متشکرم



[مرد قد بلند]

لطفا راهنمایی کنید

من از اتوکد 2010 استفاده می کنم و برام مشکلی پیش امده وقت پرینت مطالبی که فارسی هست برعکس چاپ می کنه
و اگر بخوام متن جدید بنویسم برعکس تایپ می کنه
فوری هستش لطفا کمکم کنید.​
