تاپیک رفع اشکال درس کنترل خطی کنکور کارشناسی ارشد

[Armin-Z]

سلام و تبریک بابت بازگشایی تاپیک!!!!!!!
یکی تو این سوال راهنماییم کنه
مشاهده پیوست 183046

بچه ها این سوال واسه آزمون سوم بینش هست و تو صورت کسر Wn^2 هست نه Wn! و حساسیت رو نسبت به Wn میخواد



[.V A H I D.]

بچه ها این سوال واسه آزمون سوم بینش هست و تو صورت کسر Wn^2 هست نه Wn! و حساسیت رو نسبت به Wn میخواد

باز حالا شد یه چیزی!
اما فک کنم هنوزم اشتباهه(اعتماد به نفسو حال می کنین!)
من دقیقا مجموع گزینه 2 و 3 در میارم!



[Armin-Z]

پاسخ تشریحی رو مگه نداری؟ من توی قسمت آزمون آزمایشی گذاشتم ولی اگه نفهمیدی بگو از جواب خودم برات عکس بگیرم، فقط حواست باشه از خطا به پاسخ پله باید حساسیت بگیری نه خود پاسخ پله ها!



[.V A H I D.]

مشاهده پیوست 183046

عکس لاپلاس؟؟؟لازمه یعنی؟؟؟؟
حساسیت رو خواسته همون تو حوزه لاپلاس بحث میکنیم نیازی به عکس تبدیل نیست

منظورش از 1 ثانیه اینه ک ب حالت پایدار رسیده!(فکر کنم!)

من دقیقا مجموع گزینه 2 و 3 در میارم!

اینم حلش

همونطور که می بینین باید بریم تو زمان
اشتبام اونجایی بود که با هم خط میخوردن،من با هم جمع می کردم



[890031156]

سلام خدمت دوستان
جزوه ی شیرین آبادی هست دوستان لازم داشتن
http://s5.picofile.com/file/8103048384/control_shirin.pdf.html



[ashkan 56789]

سلام خدمت دوستان
جزوه ی شیرین آبادی هست دوستان لازم داشتن
http://s5.picofile.com/file/8103048384/control_shirin.pdf.html

lدمت گرم داداش خیلی به موقع بود خیلی بدردم خورد



[samin_m]

دوستان عزیز

بنده یه خواهشی از شما کرده بودم،ک گویا لابلای این دعوا ها پاک شده!

خواهش کرده بودم اگر از بین شما کسی میتونه،درسنامه فصل نایکویست (کتاب آقای " ا.ر" ار از انتشارات "پ.پ") رو ب صورت PDF یا عکس در اختیار من قرار بده؟

خیلی خیلی ممنون از لطف و بزرگواری شما

از بین دوستان و بزرگواران کسی نیست بتونه ب بنده کمک بکنه؟


ممنونم از همتون



[890031156]

سلام
تو این سوال ثابت خطای شتاب واقعا محاسبه نمیشه؟؟؟؟؟



[Armin-Z]

مشاهده پیوست 183866
سلام
تو این سوال ثابت خطای شتاب واقعا محاسبه نمیشه؟؟؟؟؟

7.5 به توان 2 نمیشه؟



[samin_m]

مشاهده پیوست 183866
سلام
تو این سوال ثابت خطای شتاب واقعا محاسبه نمیشه؟؟؟؟؟

سلام داداش گلم

والا منم یکم روی این سوال دچار تردید شدم!

و گفتم شاید چون نمودار بود از نقطه صفر شروع نشده،پس به اندازه 20log K ب بالا شیفت پیدا کرده و برای نوشتن تابع تبدیل حلقه باز و محاسبه ثابت خطا ب k نیاز هست! پس نمیشه ک بشه! (گرچه فکرکنم جزو اولین سوالاتی بود ک میدیدم گزینه نمیشه،جواب سوال ه!)

البته از قطع خط w=1 با منحنی و..... میشه بدست آورد،ولی ب نظرم نظر طراح این بود ک چون روی منحنی اعداد دقیق رو نداده،پس این راه هم شدنی نیس!!!!!!!

7.5 به توان 2 نمیشه؟

ب چ صورت؟



[Armin-Z]

سلام داداش گلم

والا منم یکم روی این سوال دچار تردید شدم!

و گفتم شاید چون نمودار بود از نقطه صفر شروع نشده،پس به اندازه 20log K ب بالا شیفت پیدا کرده و برای نوشتن تابع تبدیل حلقه باز و محاسبه ثابت خطا ب k نیاز هست! پس نمیشه ک بشه! (گرچه فکرکنم جزو اولین سوالاتی بود ک میدیدم گزینه نمیشه،جواب سوال ه!)

البته از قطع خط w=1 با منحنی و..... میشه بدست آورد،ولی ب نظرم نظر طراح این بود ک چون روی منحنی اعداد دقیق رو نداده،پس این راه هم شدنی نیس!!!!!!!



ب چ صورت؟

جوابش "نمیشه بدست آورد" هست یعنی؟!!
میشه بدونم سوال برای کجاس؟



[890031156]

جوابش "نمیشه بدست آورد" هست یعنی؟!!
میشه بدونم سوال برای کجاس؟

ازمون سنجش جمعه هست
منم 7 اوردم فرکانس قطه رو ولی تو گزینه ها نبود



[.V A H I D.]

ازمون سنجش جمعه هست
منم 7 اوردم فرکانس قطه رو ولی تو گزینه ها نبود

7 که نمیشه
یه چیزی بین 49 تا 56.5 میشه فک کنم
مگر اینکه بگیم نمیشه دقیق گفت
سوالش دقیقا چیه؟



[Armin-Z]

56 میشه حدودا



[890031156]

7 که نمیشه
یه چیزی بین 49 تا 56.5 میشه فک کنم
مگر اینکه بگیم نمیشه دقیق گفت
سوالش دقیقا چیه؟

7 منظور فرکانسی که خط شروع با 0 دی بی قطع داره هست
اره حدودای 49 50 میشه جالبه گزینه ها در حدود 0.125 بودن!



[890031156]

مشاهده پیوست 183884
56 میشه حدودا

نه دیگه 7.5 نمیشه که!
به ازای هر رادیکال 2 برابر نصف شیب فرق میکنه ،نه نصف اکتاو بشه نصف شیب
5 ضرب در رادیکال 2 هم میشه حدودای 7



[Armin-Z]

نه دیگه 7.5 نمیشه که!
به ازای هر رادیکال 2 برابر نصف شیب فرق میکنه ،نه نصف اکتاو بشه نصف شیب
5 ضرب در رادیکال 2 هم میشه حدودای 7

درست میگی اصن حواسم نبود نمودار افقی خطی نیست
حالا به جز اون حلم درسته؟



[hamid_3469]

تو تعریف میشه اینکه که در عکس گذاشتم . حالا اگه امتداد منحنی رو بکشیم فرکانس قطعش تقریبا 7 میشه ، یعنی ثابت خطا از 49 بیشتر و از حدود 56 کمتر .



[samin_m]

نه دیگه 7.5 نمیشه که!
به ازای هر رادیکال 2 برابر نصف شیب فرق میکنه ،نه نصف اکتاو بشه نصف شیب
5 ضرب در رادیکال 2 هم میشه حدودای 7

نمیدونم چون ساعت 12 هست مغزم off شده،نفهمیدم چی شد! یا اینکه فارسیم ضعیفه!!هه هه هه

هرچقدر میخونم متوجه نمیشم...!



[890031156]

درست میگی اصن حواسم نبود نمودار افقی خطی نیست
حالا به جز اون حلم درسته؟

در گیر محاسبات نشو

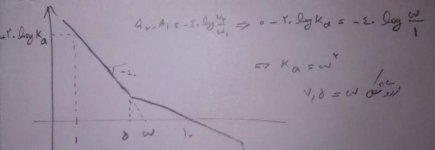

از روشکل برا 0 دی بی لازمه که 6 دی بی کاهش داشته باشیم رو خط 12 دی بی یعنی یه رادیکال 2 بریم جلو 6 تا کم میشه و دامنه صفر میشه
5 ضرب در رادیکال 2 میشه 7 که برابر با رادیکال ثابت خطای شتابه



[890031156]

نمیدونم چون ساعت 12 هست مغزم off شده،نفهمیدم چی شد! یا اینکه فارسیم ضعیفه!!هه هه هه

هرچقدر میخونم متوجه نمیشم...!

دیروقته مغز داره میره تو اشباع!!!!!!!!!
چون دامنه لگاریتمیه برای کاهش یا افزایش به اندازه ی نصف شیب خط باید در رادیکال 2 ضرب شه



[کنترل من]

اینم حلش
مشاهده پیوست 183140
همونطور که می بینین باید بریم تو زمان
اشتبام اونجایی بود که با هم خط میخوردن،من با هم جمع می کردم

سلام دوستان یک نکته رو در مورد حساسیت بگم خدمتتون
حساسیت هم در حوزه زمان هم در حوزه لاپلاس قابل بررسی است و لی نمی توان حساسیت را در حوزه لاپلاس بدست آورد و با عکس لاپلاس گرفتن از آن برای حوزه زمان استفاده کرد این کار کاملاً اشتباهه این نکته در کتاب استاد رضایی فصل پنجم بخش حساسیت شدیداً تاکید شده و با یک مثال هم اون رو توضیح داده
موفق باشین



[erfan_messi]

درود بر دوستان
چنتا سوال دارم :

1 ) این تعبیر درسته ؟؟




منظورم از محل برخورد مجانب هاست .

2 ) برای محاسبه ی خطای حالت ماندگار یه سیستم که تو فضای حالت هست . ساده ترین روش چیه ؟؟
تبدیلش کنیم به تابع تبدیل یا از همون روشهای حالت بریم ؟؟



[890031156]

درود بر دوستان
چنتا سوال دارم :

1 ) این تعبیر درسته ؟؟

مشاهده پیوست 184260


منظورم از مشاهده پیوست 184258 محل برخورد مجانب هاست .

2 ) برای محاسبه ی خطای حالت ماندگار یه سیستم که تو فضای حالت هست . ساده ترین روش چیه ؟؟
تبدیلش کنیم به تابع تبدیل یا از همون روشهای حالت بریم ؟؟

سلام
سوال اولت رو نفهمیدم
سوال دومت معمول اینه که تابع تبدیل بنویسیم و...



[Armin-Z]

درود بر دوستان
چنتا سوال دارم :

1 ) این تعبیر درسته ؟؟

مشاهده پیوست 184260


منظورم از مشاهده پیوست 184258 محل برخورد مجانب هاست .

2 ) برای محاسبه ی خطای حالت ماندگار یه سیستم که تو فضای حالت هست . ساده ترین روش چیه ؟؟
تبدیلش کنیم به تابع تبدیل یا از همون روشهای حالت بریم ؟؟

اینا به ذهن من رسید:
1) فک میکنم اگه سیستم مرتبه 2 استاندارد باشه این درسته چون در غیر اینصورت اگه یه s بیاد تو صورت اونوقت میشه دو سوم چیزی که نوشتی
2) اینا هم چیزاییه که راجع به خطا تو فضای حالت میدونم الته تو استفاده از اینا حواست بهاید جمع باشه



[melodi88]

سلام.جزوه کنترل شیرین ابادی رو بعضی بچه ها نیاز داشتن، گذاشتم اینجا بقیه هم استفاده کنن
http://s1.picofile.com/file/7780981498/control_shirin.rar.html



[melodi88]

سوال کنکور 90.مبحث نایکویست.
تو این سوال گفته جواب گزینه 3 است!چرا؟؟؟؟؟آخه معادله مشخصه ضرییب s نداره پس سیستم کلا ناپایداره و بنظرم باید 1 جواب باشه ولی تو چندتا کتاب دیدم گزینه 3 است.کسی دلیلشو میدونه؟



[freddy-elec]

سوال کنکور 90.مبحث نایکویست.
تو این سوال گفته جواب گزینه 3 است!چرا؟؟؟؟؟آخه معادله مشخصه ضرییب s نداره پس سیستم کلا ناپایداره و بنظرم باید 1 جواب باشه ولی تو چندتا کتاب دیدم گزینه 3 است.کسی دلیلشو میدونه؟
مشاهده پیوست 184466

مشخصه وقتی یه ضریب صفر داره،سیستم یا ناپایداره یا پایدار مرزی،یعنی دیگه نمیتونه پایدار باشه،اگر به ازای k بزرگتر از 1- معادله مشخصه رو تشکیل بدید میبینید که دو ریشه ی موهومی داره که مکرر هم نیست،پس نمیتونه باعث ناپایداری شه



[melodi88]

مشخصه وقتی یه ضریب صفر داره،سیستم یا ناپایداره یا پایدار مرزی،یعنی دیگه نمیتونه پایدار باشه

وقتی یه ضریب صفر داره،سیستم ناپایداره حتما!!!!نمیتونه پایدار مرزی باشه!



[freddy-elec]

وقتی یه ضریب صفر داره،سیستم ناپایداره حتما!!!!نمیتونه پایدار مرزی باشه!

نه کی این حرفو زده؟
شما تابع سینوس رو ببر تو حوزه ی لاپلاس.ضریب s نداره دیگه.اما پایدار مرزیه،درسته؟
