سلام دوستان
این سوال مربوط به صفحه 144 کتاب استاد زرگره.
قسمتی رو که مشخص کردم نمیفهمم چرا و به چه دلیل اینجور نوشته؟
برای بزرگنمایی بر روی عکس کلیک کنید
این پست رو ببینید.
ممنون از شما
آخرین ویرایش:
وحیدایکس
کاربر بیش فعال
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
خواستم بگم کتاب تقوی خیلی خوبو خلاصه این فصل رو گفته بدون زیاده گویی و اینکه خواننده رو خسته کنه.. اگه کتاب ایشون رو دم دست دارین این قسمت رو از کتاب تقوی بخونین واقعا عالیه.
Sent from my HUAWEI G730-U10 using Tapatalk
دوست عزیز این بحث مربوط میشه ب همون قضیه پیوستگی ولتاژ خازن ک ب دلیل. وجود حلقه خازنی پیوستگی نقض میشه و باید از رابطه ی خازن های موازی با ولتاژ غیر همنام استفاده کنین و باقی ماجرا...سلام دوستان

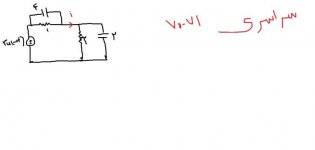

ممنون میشم بگید سوال زیر قسمتی که خط کشیدم چطوری نوشته شده؟
مشاهده پیوست 220925
مشاهده پیوست 220926
خواستم بگم کتاب تقوی خیلی خوبو خلاصه این فصل رو گفته بدون زیاده گویی و اینکه خواننده رو خسته کنه.. اگه کتاب ایشون رو دم دست دارین این قسمت رو از کتاب تقوی بخونین واقعا عالیه.
Sent from my HUAWEI G730-U10 using Tapatalk
سلام وحید جان
متاسفانه کتابشونو ندارم.
ممنون میشم اگه ایشون تو کتابشون این تست رو حل کردن پاسخش رو بزارید!
وحیدایکس
کاربر بیش فعال
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
Sent from my HUAWEI G730-U10 using Tapatalk
سلام.. من سوالتو ندیدم تو تستهای سراسری ۷۰-۷۱ اگه میشه سوالو واضح بزار ببینم کدوم سواله..
Sent from my HUAWEI G730-U10 using Tapatalk
سلام دوستان
ممنون میشم بگید سوال زیر قسمتی که خط کشیدم چطوری نوشته شده؟
مشاهده پیوست 220925
مشاهده پیوست 220926
سلام نمیدونم روی سوال دقیقا چیه ولی خب با توجه به راه حلی که نوشته نظرمو میدم. احتمالا قسمت اولشو که بلدید. تابع دارای شرایط اولیه هستش و چون خازنها موازی هستند پس ولتاژ در تی بزگرتر از صفر دچار تغییر میشه که حساب کرده و از طرفی چون احتمالا برای تی بزرگتر از صفر منبع نداریم پس جواب به فرم یه ضریبی در ای بتوان منهای تی تاام میشه.حالا احتمالا سوال شما اینه که اون تابع پله چیه!
معمولا وقتی ما سوال رو حل میکنیم پاسخ رو به ازای تی های بزرگتر از صفر مینویسیم. حالا اگه بخوام پاسخ کامل برای تمام زمانها رو بنویسیم به ازای تی های کوچکتر از صفر شرایط اولیه در تی مساوی صفر منفی هستش که اینجا شده 2 ! خب حالا به صورت ریاضی بخواد نشون بده به ازای تی های کوچکتر از صفر پاسخ میشه دو به صورت 2 یو منفی تی نوشته!
امیدوارم سوالتون این بوده باشه
آخرین ویرایش:
keyhan386
عضو جدید
سلام شاید این کمکتون بکنهسلام دوستان
ممنون میشم بگید سوال زیر قسمتی که خط کشیدم چطوری نوشته شده؟
مشاهده پیوست 220925
مشاهده پیوست 220926
http://s5.picofile.com/file/8140886150/IMG_20140915_175951.jpg
وحیدایکس
کاربر بیش فعال
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
این توضیحات رو با محاسبات اقای کیهان تو پست قبل ادغام کنین فک کنم بتونین یه دید کلی بگیرین..
Sent from my HUAWEI G730-U10 using Tapatalk
سوال نامفهومه دوست عزیز منم نتونستم پیداش کنم.. اما کلا تو این صورت سوالا ک ورودی پله هست ;تو زمانهای کوچیکتر از صفر تابع صفر هستش و مقدار اولیه خازن ها هم صفره.. حالا با توجه ب اون قضیه پیوستگی فرض میکنیم ولتاژ خازن تو زمان بزرگتر از صفر هم با مقدار اولیه برابره بنابراین معادل لحظه ای خازن ک اتصال کوتاه هست رو تو زمان بزرگتر از صفر اعمال میکنیم و تابع پله هم تو این لحظه مقدار داره.. خب حالا یه مدار با یه منبع ولتاژ ۳ ولتی و دوتا خازن با ولتاژ اولیه صفر داریم (از نظر مداری و قوانین کیرشهف الان قانون kvl نقض شده) بنابراین برای برقراری دوباره kvl ناچارا باید ولتاژ خازنها تغییر ناگهانی داشته باشه و مقدار بگیره بنابراین با اعمال یه جریان ضربه ب مدار ولتاژخازنها ب اندازه a/c برابر افزایش پیدا میکنه..a هم ی عدد ثابته ک با توجه ب تحلیل خودت از مدار چه از طریق kvl و چه kcl میتونی دست بیاریش و تقسیم بر مقدار خازن مورد نظر کنی و با ولتاژ اولیه جمع کنی و مقدار نهایی رو دست بیاری.. امیدوارم تونسته باشم درست بیان کرده باشم..
این توضیحات رو با محاسبات اقای کیهان تو پست قبل ادغام کنین فک کنم بتونین یه دید کلی بگیرین..
Sent from my HUAWEI G730-U10 using Tapatalk
سلام دوست عزیز دمت گرم گرفتم چی شد
طبق نوشته هایی که شما نوشتید این عبارت vcرو برای کله زمانها برای خازن c2 نوشته که شده برای زمانها بزرگتر از صفر + زمان کوچکتر از صفر و به نظرم چون در اینجا برای تی های بزرگتر از صفر مدار RCتشکیل شده بنابراین ای به توانه منهای تی به روی تا ام داریم . و چون VC صفر مثبت صفر است بنابراین فقط اثر تی های کوچکتر از صفر میمونه . و بعد از این اومده جریان رو حساب کرده نوشته :
it=i2+ic2=vc2/2+cdvc2/dt
یه سواله دیگه برام پیش اومد اونم اینکه چرا vc2/2شد صفر؟!
دمه همگی گرم بابت کمک و راهنماییهاتون
ممنون اینم راه حله خوبیهاااااااا!!!!
وحیدایکس
کاربر بیش فعال
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
Sent from my HUAWEI G730-U10 using Tapatalk
عجیبه.. این تست تو تستهای اخر فصل کتاب تقوی نیست نمیدونم چرا..
Sent from my HUAWEI G730-U10 using Tapatalk
keyhan386
عضو جدید
حتما بلد نبوده حل کنه خخخخخخخخخ
شوخی کردم تو بحث لاپلاس حل کرده تست جلد 2 فصل 8 تست 17
وحیدایکس
کاربر بیش فعال
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
من امروز فصل سوم کتاب رو ک همین مدار مرتبه اول بود رو تموم کردم.. کاملا راضیم از اینکه از تقوی دارم مدارو میخونم دیگه اون حس خستگی و حجم محاسبات زرگر نمیاد سراغم و در کل خوبه.
Sent from my HUAWEI G730-U10 using Tapatalk
ممنون کیهان جان.. یکمی نگران شدم نکنه ایشون تست هارو یکی درمیون جا گذاشتهحتما بلد نبوده حل کنه خخخخخخخخخ
شوخی کردم تو بحث لاپلاس حل کرده تست جلد 2 فصل 8 تست 17
من امروز فصل سوم کتاب رو ک همین مدار مرتبه اول بود رو تموم کردم.. کاملا راضیم از اینکه از تقوی دارم مدارو میخونم دیگه اون حس خستگی و حجم محاسبات زرگر نمیاد سراغم و در کل خوبه.
Sent from my HUAWEI G730-U10 using Tapatalk
keyhan386
عضو جدید
منم باهات موافقم کتاب خوبیهممنون کیهان جان.. یکمی نگران شدم نکنه ایشون تست هارو یکی درمیون جا گذاشته
من امروز فصل سوم کتاب رو ک همین مدار مرتبه اول بود رو تموم کردم.. کاملا راضیم از اینکه از تقوی دارم مدارو میخونم دیگه اون حس خستگی و حجم محاسبات زرگر نمیاد سراغم و در کل خوبه.
Sent from my HUAWEI G730-U10 using Tapatalk
. کتاب زرگر خسته کننده است .البته من از کتاب تقوی فقط به عنوان منبع تستی استفاده می کنم
سلام دوست عزیز دمت گرم گرفتم چی شد
طبق نوشته هایی که شما نوشتید این عبارت vcرو برای کله زمانها برای خازن c2 نوشته که شده برای زمانها بزرگتر از صفر + زمان کوچکتر از صفر و به نظرم چون در اینجا برای تی های بزرگتر از صفر مدار RCتشکیل شده بنابراین ای به توانه منهای تی به روی تا ام داریم . و چون VC صفر مثبت صفر است بنابراین فقط اثر تی های کوچکتر از صفر میمونه . و بعد از این اومده جریان رو حساب کرده نوشته :
it=i2+ic2=vc2/2+cdvc2/dt
یه سواله دیگه برام پیش اومد اونم اینکه چرا vc2/2شد صفر؟!
دمه همگی گرم بابت کمک و راهنماییهاتون
به دلیل اینکه شما it رو برای تی های بزگرتر از صفر ازتون خواسته بنویسید و ولتاِ خازن دوم برای تی های بزرگتر از صفر صفره
سلام
ببینید itرو برای vc2نوشته که شده
it=i2+ic2=vc2/2+cdvc2/dt
و برای تی های بزرگتر از صفر vc0+صفر است نه vc2
و لی اینجا vc2لحاظ شده نه vc2 مثبت
و همچنین اگه دقت کنید پس چرا با حرف شما dvc2/dtصفر نشده ؟!!
ممنون از توجهتون
و برای تی های بزرگتر از صفر vc0+صفر است نه vc2
و لی اینجا vc2لحاظ شده نه vc2 مثبت
و همچنین اگه دقت کنید پس چرا با حرف شما dvc2/dtصفر نشده ؟!!
ممنون از توجهتون
سلام
ببینید itرو برای vc2نوشته که شدهit=i2+ic2=vc2/2+cdvc2/dt
و برای تی های بزرگتر از صفر vc0+صفر است نه vc2
و لی اینجا vc2لحاظ شده نه vc2 مثبت
و همچنین اگه دقت کنید پس چرا با حرف شما dvc2/dtصفر نشده ؟!!
ممنون از توجهتون
سلام ببخشید من اصلا جوابو خوب نگاه نکردم شرمنده :دی
نگاه کنید قتی جریان رو برای تی های بزرگتر از صفر میخواد ولتاژ خازن که همان ولتاژ مقاومت هم هستش صفره بنا به رابطه صفر بعلاوه دو یو منهای تی.
توی جمله دوم که مشتق داریم شما اگه تعریف مشتق یادتون باشه هستش مقدار یکم بیشتر منهای مقدار یکم کمتر. یعنی برای حساب کردن مشتق نیاز به همسایگی داریم مثلا وقتی شما میخواین مشتق تابع پله رو حساب کنید در نقطه صفر میگید یکم بیشتر از صفر مقدار تابع یک هستش. مقدار تابع برای تی های یکم کمتر از صفر صفره پس میشه یک منهای صفر یک پس یدونه ضربه با مقدار یک در مبدا داریم. اینجا هم همینطوری. ولتاژ خازن به صورت دو یو منفی تی هستش.واسه حساب کردن مشتقش باید همسایگی در نظر داشته باشید
سلام بله هم پتانسیل هستش.

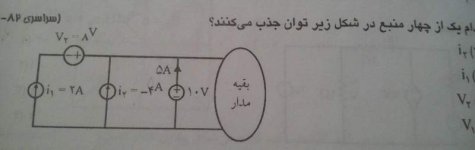

در مورد سوال دومتون گره پایین رو زمین گرفته پس گره سمت راست بالای مقاومت دو اهمی میشه وی تی. با توجه به ولتاژ دو سر مقاومت یک اهمی بالایی سمت راست تریت گره ولتاژش میشه وی تی منهای وی ایکس. حالا شاخه ای که مقاومت قرار داره ولتاژش مشخص باشه جریان عبوری میشه اختلاف ولتاژ تقسیم بر مقاومت که میشه وی تی منهای وی ایکس منهای صفر تقسیم بر یک
در مورد سوال اول هم میتونید از جمع آثار استفاده کنید همم میتونید این مدار رو به دو مدار کوچکتر تبدیل کنید و حل کنید.یعنی یه بار از دو نقطه آ ب مدار سمت راستشو تحلیل کنید یه بار مدار سمت چپشو و معادل تونن یا نورتنشو قرار بدید بعد دوتا مدار کوچیکو راحت ساده کنید. یا باز با همون روش تبدیل تونن به نورتن میشه راحت حل کرد.
در مورد سوال دومتون فکر میکنم منبه جریان دوم. در منابع برای اینکه تولید کننده باشن باید جریان از سر منفی ولتاژ دو سرشون وارد بشه. توی هر کدوم که از سر مثبت وارد بشه جذب کننده هستش. توی این سوال ولتاژ دو سر منبع جریان 10 هستش ولی جریان منفی هستش یعنی علامت جریان باید فرق کنه اونموقع از سر مثبت وارد میشه
malih9068
عضو جدید
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
وای چقدر ساده بود ممنون
Send from my sony using Taptalk
مرسی دوست عزیز سوال اول حریان ix رو میخوام
وای چقدر ساده بود ممنون
Send from my sony using Taptalk
جریان ix کدومه؟ مگه همونو نمیگید که نوشته vt-vx? من اونو گفتما.
اولی با تبدیلات متوالی تونن-نورتن به راحتی محاسبه میشه و دومی هم منظورش اینه که کدوم منبع توانش منفیه (جریان مثبت از سر مثبت ولتاژ منبع وارد میشه). جریان منفی هم اشتباه نیست. جهتش رو برعکس کنید، علامتش عوض میشه. علامت نشون دهنده جهت جریانه!
در مورد توان ها و اینکه تولید کننده توان یا مصرف کننده توان رو قاطی نکنی اینو بدونی فکر کنم تا آخر عمرت یادت بمونه.آخه من همیشه اینارو قاطی میکردم
مقاومت میدونی همیشه مصرف کننده توانه! جهت جریان و ولتاژ مقاومت چطوریه؟ جریان از سر مثبت ولتاژ روی مقاومت وارد میشه! پس هروقت جریان از سر مثبت وارد شد یعنی توان تلف میکنه
