ممنون از پاسخ تون ولی من خوب متوجه نشدم، ما که اینجا حلقه خارنی نداریم
مشاهده پیوست 218349

زیاد عجله نکنید من این مسائل رو بیشتر با لاپلاس حل می کردم الان با لاپلاس کن !



[ehsan0641]

عجب سوتی دادم...اره مرتبه دو

والا بحث من سر سوال خاصی نی.بیشتر اینکه از کجا شروع کنم موندم...دسته بندی سوالای این بخش رو میدونید ؟ یعنی سوالا با توجه به خواستشون به چند دسته تقسیم میشن؟؟

دوست عزیز خودتو درگیر دسته بندی و این قضایا نکن، خدارو شکر مدار درسیه که فرمولی نیست و چیز حفظی زیادی نداره، درسی هست که باید معادلات دیفرانسیل بلد باشی توش، یه سوال مرتبه دو رو محض نمونه بذار من میگم برات بعد دستت راه میفته، یا راه حل رو از رو جزوه با دقت ببین باز کمکت میکنه.



[zam_13]

زیاد عجله نکنید من این مسائل رو بیشتر با لاپلاس حل می کردم الان با لاپلاس کن !

با لاپلاس هم حل کردم ، چه فرقی میکنه وقتی ولتاژ اولیه خازنها برابرند و مختلف العلامه، جمع منابع موجود برابر صفر میشه و جریان صفر و دوباره ولتاژ خازن همون مقدار اولیه میشه. لطفا ببینید اشکال من کجاست ؟ ببخشید ولی این سوال حسابی گیجم کرد .بازم ممنون از لطفتون



[Reza82N]

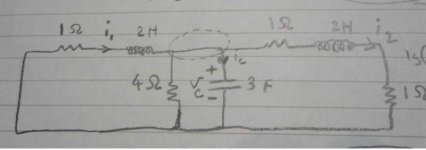

سوالم اینه که آیا برای بدست آوردن Vc مقاومت 3 و 4اهمی مدار باز میشن؟ چرا؟ (ِآیا به خاطره این که جریان ازشون رد نمیشن ؟)

مشاهده پیوست 218347

سلام اگر تو شكلى كشيدين خازن مدار باز باشه براى محاسبه ولتاژ دوسرش KVL بزن،
هر جا به مقاومت رسيدى جريانشو صفر بگير بنابراين افتى روش نيست و ولتاژ دوسر Vc برابر جمع جبرى منابع ولتاژى كه در شكل مشخصه ميشه،

با سلام این عکس از جزوه اقای کهن هست

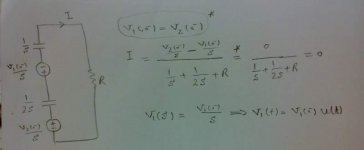

با توجه به برابر بودن ولتاز اولیه خازنها و پلاریته اونها جریان در مدار باید صفر باشه و در نتیجه ولتاژ خازنها نباید تغییر کنه. پس ولتاژ در بینهایت خازنها همون ولتاژ اولیه اونهاست . نظر شما چیه؟ راهنمایی لطفا
ممنون

دوست عزيز در اين مدار،
خازنها با پلاريته مخالف بسته شدن،بنابراين در حالت كلي انرژي اوليه ذخيره شده در خازنها به طور كامل در مقاومت تلف نميشه،
تاجايي خازنها دشارژ ميشن كه ولتاژ دو سر مقاومت صفر بشه،و چون در حالت عادي ولتاژ جمع جبري ولتاژ دو سر مقاومت صفره بنابراين فكر ميكنم تحليل شما درست باشه.ولتاژها همين جوري دست نخورند و ولتاژ اوليه و نهايشون برابر باشه.



[zavareh89]

مشاهده پیوست 218321

ممنون - ولی از کجا بدونیم شرایط اولیه تو تابع e به توان -t تاثیر نداره؟! همون طور که تو مدارات مرتبه 1 و 2 میبینیم که شرایط اولیه روی ضرایب این تابع ها اثر داره .



[enstien]

با لاپلاس هم حل کردم ، چه فرقی میکنه وقتی ولتاژ اولیه خازنها برابرند و مختلف العلامه، جمع منابع موجود برابر صفر میشه و جریان صفر و دوباره ولتاژ خازن همون مقدار اولیه میشه. لطفا ببینید اشکال من کجاست ؟ ببخشید ولی این سوال حسابی گیجم کرد .بازم ممنون از لطفتون
مشاهده پیوست 218371

سلام چون 2 تا خازن سری هستن میگیم دلتا کیو واسه هردوتا خازن برابره از Delta Q1=Delta Q2 به یه رابطه برحسب Vc1 و Vc2 میرسیم ( رابطه 1 ) . حالا یه kvl هم مینویسیم و جای جریانی که از مقاومت میگذره c1 * dv1/dt یا c2 * dv2/dt میزاریم ( معادله 2 )
با جایگذاری معادله اولی توی معادله دومی معادله مرتبه اول بر حسب v1 یا v2 بدست میاد



[Reza82N]

تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

ممنون - ولی از کجا بدونیم شرایط اولیه تو تابع e به توان -t تاثیر نداره؟! همون طور که تو مدارات مرتبه 1 و 2 میبینیم که شرایط اولیه روی ضرایب این تابع ها اثر داره .

با اجازه از آقاى hts١٣٦٩
چون اينجا ورودي از نوع پله هست و به نوعي پاسخ به اون پاسخ حالت صفره.



[Paydar91]

با لاپلاس هم حل کردم ، چه فرقی میکنه وقتی ولتاژ اولیه خازنها برابرند و مختلف العلامه، جمع منابع موجود برابر صفر میشه و جریان صفر و دوباره ولتاژ خازن همون مقدار اولیه میشه. لطفا ببینید اشکال من کجاست ؟ ببخشید ولی این سوال حسابی گیجم کرد .بازم ممنون از لطفتون
مشاهده پیوست 218371

من خودم این قسمت ها رو گذاشتم برای دور بعد....

ولی اقای کهن در ادامه اشاره کردند که این روش غلطه(نمی دونم شما شاید دارید از یه جزوه قدیمی استفاده می کنید) !! ودر ادامه با روش درست حلش کردند.. من این قسمت ها رو براتون میزارم..انشالله مشکلتون حل شه..



[zavareh89]

با اجازه از آقاى hts١٣٦٩
چون اينجا ورودي از نوع پله هست و به نوعي پاسخ به اون پاسخ حالت صفره.

ببخشید متوجه نشدم ؟ این جا تابع e هست پله نیس که بعدم شرایط اولیه صفر نیس که !



[Paydar91]

ببخشید متوجه نشدم ؟ این جا تابع e هست پله نیس که بعدم شرایط اولیه صفر نیس که !

سلام.خوشحالم این قدر دقیق دارید مدار رو میخونید و به این چیزا توجه دارید.عالیه.

اما من این مباحثو نخوندم چرا که حس میکنم با توجه به جمع اثار میشه شاید سریع تر به جواب رسید.ولی من چیزی که به ذهنم اومد حل کامل کامل مدار رو براتون میزارم.سعی کنید یه بار هم به این روش حل کنید تا قشنگ مفهوم ملکه ی ذهنتون بشه.

فقط یه نکته بگم من نمی دونم شما با چه روشی پاسخ خصوصی رو جساب می کنید ولی من چون به روش خاص خودم میرم اونو سه نقطه گذاشتم(چون اون خودش کلی توضیح داره) و شما به روش خودتون اون قسمت رو حل کنید.

پی نوشت : البته من توی عکس اول شرایط اولیه ورودی اول رو تاثیر ندادم(شاید بگید چرا)!! چون جالبه اگه تاثیرش بدید به همون کسر یک تقسیم بر kدو منهای k یک می رسید(که بایدهم همین طور باشه) که من از روشی دیگه با مقایسه بدستش اوردم.ولی امتحان کنید.



[m6788]

دوستان این پاسخ کامل سینوسی خوندنش واجبه؟توی کتاب زرگر بعد قضیه مچینگ.من جزوش و نگاه کردم رد کرده تو کتاب پارسه هم چیزی نگفته.



[zavareh89]

سلام.خوشحالم این قدر دقیق دارید مدار رو میخونید و به این چیزا توجه دارید.عالیه.

اما من این مباحثو نخوندم چرا که حس میکنم با توجه به جمع اثار میشه شاید سریع تر به جواب رسید.ولی من چیزی که به ذهنم اومد حل کامل کامل مدار رو براتون میزارم.سعی کنید یه بار هم به این روش حل کنید تا قشنگ مفهوم ملکه ی ذهنتون بشه.

فقط یه نکته بگم من نمی دونم شما با چه روشی پاسخ خصوصی رو جساب می کنید ولی من چون به روش خاص خودم میرم اونو سه نقطه گذاشتم(چون اون خودش کلی توضیح داره) و شما به روش خودتون اون قسمت رو حل کنید.


پی نوشت : البته من توی عکس اول شرایط اولیه ورودی اول رو تاثیر ندادم(شاید بگید چرا)!! چون جالبه اگه تاثیرش بدید به همون کسر یک تقسیم بر kدو منهای k یک می رسید(که بایدهم همین طور باشه) که من از روشی دیگه با مقایسه بدستش اوردم.ولی امتحان کنید.

ممنون خیلی جامعو کامل حل کردید کامل متوجه شدم چی شده .



[ehsan0641]

دوستان این پاسخ کامل سینوسی خوندنش واجبه؟توی کتاب زرگر بعد قضیه مچینگ.من جزوش و نگاه کردم رد کرده تو کتاب پارسه هم چیزی نگفته.

سلام، بله بحث مهمیه، برای مدارهایی که ورودی سینوسی دارن و پاسخ خروجیشون هم ترم های گذرا داره هم ترمهای سینوسی، توکنکور خیلی مورد توجه قرار نگرفته اما سوالاتی که ازش مطرح میشه سوالات مفهومی هستن. کار کنید روش حتما. موفق باشید



[mostafa ghodrat]

دوستان چند تا سوال ساده
حتی اگر بشه فقط گزینه صحیح مشخص بشه
ممنون

---



[hts1369]

دوستان چند تا سوال ساده
حتی اگر بشه فقط گزینه صحیح مشخص بشه
ممنون

---

سلام
سوال اولت گزینه الف
سوال دومت گزینه چهار



[مهتاب 8797]

دوستان فصل هفتم فرکانس های طبیعی یک شبکه منو کاملا گیج کرده!( از رو زرگر می خونم) میشه یه نفر یه جمع بندی کلی از این فصل بگه؟منبع بهتر برای این فصل چی می تونه باشه؟



[ehsan0641]

دوستان فصل هفتم فرکانس های طبیعی یک شبکه منو کاملا گیج کرده!( از رو زرگر می خونم) میشه یه نفر یه جمع بندی کلی از این فصل بگه؟منبع بهتر برای این فصل چی می تونه باشه؟

سلام دوست عزیز، مشتاق دیدار. حالت چطوره؟
عرض به حضورت که به نظر من فعلا فصل فرکانسها طبیعی رو مطالعه نکن چون تقریبا ساده تر از فصولی دیگه هست و یه مقدار جنبه حفظی داره و سریع فراموش میشه، تا قبل از فرکانسهای طبیعی، مدارهای مقاومتی، مرتبه اول و دوم و تحلیل سینوسی هست که فوق العاده مهم هستن، پیشنهادم اینه که رو اونا کار کن فعلا و اواخر شهریور فرکانس طبیعی رو بخون. موفق باشی



[hts1369]

سلام
خسته نباشید خدا قوت
یه سوال میزارم برا دوستان که بنظرم سوال قشنگی هست و ارزش حل کردن و داره-از سوالهای 300 مدار کهن هست-
ای فصلهای اولیه مدار هست پس احتمالا اکثر دوستان این بحث رو خوندن
این سوال رو دوستان تو حوزه زمان حل کنن-البته اگه میتونن!!!!



[Kaka_s]

دوستان فصل هفتم فرکانس های طبیعی یک شبکه منو کاملا گیج کرده!( از رو زرگر می خونم) میشه یه نفر یه جمع بندی کلی از این فصل بگه؟منبع بهتر برای این فصل چی می تونه باشه؟

از یه کتاب دیگه بخونید زرگر این فصلو خوب نگفته از تقوی بخونید یا یه منبع دیگه



[soroush.]

اگر کلید باز باشه چرا سمت چپ مفاومت ؛ مدار باز میشه؟


قسمت نقطه چین رو اگر بخواهیم kcl بزنیم ؛ آیا میشه vc/4 رو هم درنظر بگیریم ؟چرا؟


باتشکر



[banooyemehr]

اگر کلید باز باشه چرا سمت چپ مفاومت ؛ مدار باز میشه؟
مشاهده پیوست 219009

قسمت نقطه چین رو اگر بخواهیم kcl بزنیم ؛ آیا میشه vc/4 رو هم درنظر بگیریم ؟چرا؟
مشاهده پیوست 219010

باتشکر

سوال اولت چون در لحظه ی صفرمنفی...خازن مداربازه وکلیدهم باز هست پس جریانی از مقاومت سمت راست عبورنمیکنه



[banooyemehr]

اگر کلید باز باشه چرا سمت چپ مفاومت ؛ مدار باز میشه؟
مشاهده پیوست 219009

قسمت نقطه چین رو اگر بخواهیم kcl بزنیم ؛ آیا میشه vc/4 رو هم درنظر بگیریم ؟چرا؟
مشاهده پیوست 219010

باتشکر

وسوال دومت
چون بین دوشاخه ی مقاومت وخازن المانی نیست پس انگار سرهاشون به یه گره وصل شده ومیتونی توی اون گره kclبزنی
میشه
Vc/4 -i1+ic+i2



[soroush.]

سوال اولت چون در لحظه ی صفرمنفی...خازن مداربازه وکلیدهم باز هست پس جریانی از مقاومت سمت راست عبورنمیکنه

چرا منبع ولتاژ رو مدار باز می کنیم ؟



[Paydar91]

سلام
خسته نباشید خدا قوت
یه سوال میزارم برا دوستان که بنظرم سوال قشنگی هست و ارزش حل کردن و داره-از سوالهای 300 مدار کهن هست-
ای فصلهای اولیه مدار هست پس احتمالا اکثر دوستان این بحث رو خوندن
این سوال رو دوستان تو حوزه زمان حل کنن-البته اگه میتونن!!!!
مشاهده پیوست 218998

سلام..اقا دست مریزاد خیلی سوال اموزشی و قشنگی بود..البته در حوزه ی زمان !!

خدمت شما



[mostafa ghodrat]

چرا منبع ولتاژ رو مدار باز می کنیم ؟

کلید باز هست/
یعنی مدار بسته نیست
مثل این میمونه شما فقط نول رو بزنی به لامپ و فاز قطع باشه چون کلید بازه . لامپ روشن نمیشه چون جریانی در مدار نیست .



[hts1369]

سلام..اقا دست مریزاد خیلی سوال اموزشی و قشنگی بود..البته در حوزه ی زمان !!

خدمت شما

بله بسیار عالی
راستشو بخاهید من خیلی از حل شما سر در نیاوردم برا این حل خودمم میزارم
دم شما گرم



[banooyemehr]

چرا منبع ولتاژ رو مدار باز می کنیم ؟

بله همونطور که اقای مصطفی قدرت گفتن چون کلیدبازه اصلا تو مدار نیست



[banooyemehr]

دوستان من کتابهای مدرسان درس ماشین وبررسی رو پیدانکردم این جورکه سرچ کردم وپرسیدم ماشین به جز مدرسان پوران هم خوبه
بررسی چطور؟به جز مدرسان چی خوبه؟جهش گفتن خوبه من جهش دکترصدیقی رو دارم که استاددانشگاه خودمون هم هستند اما فکرکنم منظورشون جهش یکی دیگه بود ممنون میشم یه منبع خوب دیگه ای بگید..البته من پایه ام بد نیست بیشتر نیاز به تست وتمرین دارم ممنون



[mostafa ghodrat]



[مهتاب 8797]

سلام..اقا دست مریزاد خیلی سوال اموزشی و قشنگی بود..البته در حوزه ی زمان !!

خدمت شما

اقای پایدار میشه بگین تو معادله اولی که نوشتین 2دلتای t رو از کجا اومد؟منم همین جواب و همین راه حل رو رفتم ولی اون دو تا دلتا رو نداشتم!!!و در عوض شرایط اولیه رو طور دیگه تعیین کردم....
