مقامت R ، اثر بارگذاری حساب میکنم . من این مقاومتو 0.5 کیلو در میارم . ولی تو اینجا 1 کیلو شده نمیدونم اشتباهم کجاست
تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد
- شروع کننده موضوع یونس313
- تاریخ شروع
مقامت R ، اثر بارگذاری حساب میکنم . من این مقاومتو 0.5 کیلو در میارم . ولی تو اینجا 1 کیلو شده نمیدونم اشتباهم کجاست
تو حل هم 0.5 کیلو اورده دیگه
1 موازی 1 میشه 0.5
سلامسلام
دوستان اگر وقت کردین این سوال برام حل کنید با تشکر
یوسف جان این سوال فقط kvl&kcl هست
مقاومت ورودی و خروجی که راحته گین هم بصورت دو طبقه بگیریم(یه بار vo به Vg یه بارم Vg به Vi) بدست میاد
قسمت آخر مقایسه رو نفهمیدم چی میخواد
جزوه ی شریفه دیگه،نه>؟سلام منصور جان
والا راستش...
می دونم خواستم ببینم با اعداد من یکیه
واسه ترم هست اعدادش چرت و پرت میاد!!!
آره درسته
علیک سلام
وقتی که مدار به صورت کاملا متقارن باشه میشه نیم مدار حل کرد
اگه فقط سایز ها هم فرق داشته باشن نمیشه نیم مدار کرد
ببخشید منظور از تقارن دقیقا چیه ؟ آیا اینه که ترانزیستور ها و مقاومت های دو طرف کاملا مشابه باشن؟ آخه سوال کنکور سال 79 مدار متقارن نیست اما از نیم مدار حل شده. البته با پخش جریان هم حل میشه!
کنکور 79 2تا تفاضلی هست یکیش کامان مود هست یکیش تفاضلی
کدوم رو میفرمایید؟
درود
دوستان این سوال 114 آزمون امروز سنجش هست .
این حلی که تو این عکس هست چه سبکیه ؟؟ چرا op-amp گذاشته ؟؟
دوستان این سوال 114 آزمون امروز سنجش هست .
این حلی که تو این عکس هست چه سبکیه ؟؟ چرا op-amp گذاشته ؟؟
سلام
این یه روش حل هست با استفاده از تبدیل به آپ امپ
راحتر ازون فیدبک جریان سری هست یعنی جریان خروجی به ولتاژ ورودی بدست میاد و مقدارشم چون گین بزرگه همون 1 تقسیم بر بتای فیدبکه
حالا فقط بایدرابطه ی جریان و ولتاي خروجی رو محاسبه کنی و ضرب در گین جریان به ولتاژ کنی(قاعده ی زنجیری)
این روش فقط برای این نوع فیدبک کاربرد داره ؟؟
نه کلی هست در حالتی که گین حلقه باز زیاد باشه(یا به عبارت صحیح تر ضریب فیدبک ضرب در گین حلقه باز بزرگتر از یک باشه)
ولی باید تمرینت زیاد باشه تا با نگاه کردن بدونی کجا فیدبکه و کجارو آپ امپ بگیری
من کلا با فیدبک کمی مشکل دارم . روشی که اسلام پناه استفاده کرده نسبتا جا افتاده برام ولی مشکل زیاد دارم توش . مخصوصا تو اثر بارگذاری
اثر بارگذاری اینه که یه بار فیدبک رو در خروجیش صفر میکنیم(ولتاژ باشه زمین و جریان باشه مدار باز) و باقی مدار رو در ورودی رسم میکنیم یه بارم فیدبک رو تو ورودی صفر میکنیم و در خروجی رسم میکنیم
معمولا(همیشه نه ها) با پیدا کردن ضریب فیدبک یا جواب بدست میاد یا نصف گزینه ها حذف میشن(چون معمولا گین حلقه باز رو زیاد میدن)
همونی که بهره ی مود مشترک رو میخواد
تو این سوال حلقه ی ورودی در دو طرف متقارنه یعنی جریان گذرنده از هر دو یکیه
حالا چون کامان مود خواسته دیگه زمین مجازی نداریم مقاومت منبع جریان محاسبه میشه و ضرب در 2 میشه و بصورت نیم مدار رسم میشه
دقت کنی تو سوالایی که Vo رو بین درگره تفاضلی میده تو نیم مدار مثبت یا منفی Vo تقسیم بر 2 میگیریم ولی چون کامان مود هست همون Vo باقی میمونه تو مدار!
این سوال بیشتر ضرب تقسیمه تا سوال!
درود

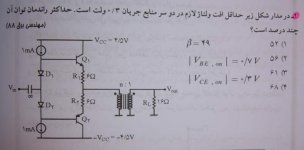

تو این سوال چرا توی حلش دوباره RL حساب کرده و شده 64 ؟؟؟ (تست 1 صفحه 484 اسلام پناه)
تو این سوال چرا توی حلش دوباره RL حساب کرده و شده 64 ؟؟؟ (تست 1 صفحه 484 اسلام پناه)
RL که محاسبه کرده تو اولیه ی ترانس هست
چون ضریب اولیه به ثانویه رو نمیدونیم مجبوریم از رو محدودیت ها n رو بدست بیاریم
بله
ولی تو این مثال لزومی نداره n رو بدونیم
مشاهده پیوست 183845
سلام خدمت همه.....
بهره را میخاد ولی نمیدونم چرا هرچقدر حلش میکنم تو گزینه ها نیست
اصلاح شد
من گزینه 4 بدست آوردم
از بالا مقاومت 4000کیلو و از پایین مقاومت 800 کیلو اینا موازیند برای خروجی
ورودی هم که باید از gm نوع p استفاده کنیم
آخرین ویرایش:
من حوالی 8000، 9000 در آوردم!مشاهده پیوست 183845
سلام خدمت همه.....
بهره را میخاد ولی نمیدونم چرا هرچقدر حلش میکنم تو گزینه ها نیست
مشاهده پیوست 183845
سلام خدمت همه.....
بهره را میخاد ولی نمیدونم چرا هرچقدر حلش میکنم تو گزینه ها نیست
سلام من 320000 در آوردم
سلاممشاهده پیوست 183845
سلام خدمت همه.....
بهره را میخاد ولی نمیدونم چرا هرچقدر حلش میکنم تو گزینه ها نیست
گزینه ی 4 درست هست البته با تقریب
دو تا ترانزیستور pmos بالایی مقاومت 4 مگا رو تولید میکنن و مقاومت دیده شده از درین 2 830 کیلو میاد
مقاومت خروجی میشه 687کیلو
حالا باید یه Gm حساب کنیم
خروجی رو صفر میکنیم و تو گره وسط(سورس 2 و درین 1) kcl میزنیم و جریان خروجی بدست میاد
گین کلی منفی 6620 میاد
(آزمایشی هست و باید ماشین حساب کنارت باشه!!!!!!!!!!!!!!!))))
