تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

[Joe_Bel]

جمع دوستی وقتی صمیمی باشه میشه بچه ها
ممنون از نکته خوبتون.این نکته رو از کجا آوردین؟
یعنی اگر این نکته رو بلد باشیم.3سوته سوال حله

من همشیه نمونه مدارهای که در سوالات خیلی تکرار می شد هر بار بخودم زحمت نمی دادم حل کنم و جوابشو حفظ می کردم (کلا جزوه خلاصه نویسی الکترونیکم اینجوری بود)
مثلا اینکی

البته این سوال اثباتش راحتر از این حرفاست که در کتاب اسلام پناه آورده شده
خوب سوال از مثالهای کتاب پارسه بود ماله کهن جونو میگم خواستم صمیمیش کنم



[890031156]

مشاهده پیوست 176327مشاهده پیوست 176328
سوال دوم آزمون 4 کهن که با فرمول های اسلام پناه حل کردم

سلام دوست عزیز
میتونستی بجای حفظ کردن فرمول با دو تا kcl ساده هم گینو بدست بیاری



[Joe_Bel]

سلام دوست عزیز
میتونستی بجای حفظ کردن فرمول با دو تا kcl ساده هم گینو بدست بیاری

من الان حلش کردم یه بار vi رو بالا گرفتم یه بار پایین



[bargharshadexam]

فایلهای مفید برای درس الکترونیک

فایلهای مفید برای درس الکترونیک

http://s1.picofile.com/file/7978553117/Elec_latifi_parse1.rar.html

http://s2.picofile.com/file/7978557197/Elec_latifi_parse2.rar.html

http://s2.picofile.com/file/7978559993/Elec_latifi_parse3.rar.html

http://s1.picofile.com/file/7978561391/elec_baghestani.rar.html

http://s2.picofile.com/file/7978563545/Eslam_panah_Electronic_Paeize_91.pdf.html

http://s4.picofile.com/file/7978565799/Eslampanah_Sum92.pdf.html



[B@H@DOR]

می تونید مسایل مدار مجتمع رضوی رو حل کنید
به نظر من بهترین مسایل داخل همین کتاب هست اما خوب سوالات ماسفت هستش، اکثر کنکور های آزمایشی هم از این کتاب کپی پیست می کنن
دانلود

Design of Analog CMOS Integrated Circuits - Behzad Razavi
​

ممنون دوسته عزیز کتابه خوبیه من شنیدم طراحای سازمان سنجش هم ازش استفاده میکنن ولی باید وقت داشته باشی تا بتونی بخونیش.



[Joe_Bel]

جمع دوستی وقتی صمیمی باشه میشه بچه ها
ممنون از نکته خوبتون.این نکته رو از کجا آوردین؟
یعنی اگر این نکته رو بلد باشیم.3سوته سوال حله

از اینجا



[Joe_Bel]

برای حل مسایل به دو کتاب عالی رسیدم
نام: تشریح کامل مسائل طراحی مدارهای مجتمع cmos آنالوگ
نویسنده: مهندس محمدرضا پناه دار
http://niaze-danesh.com/تشریح-کامل-مسائل-طراحی-مدارهای-مجتمع-cmos-آنالوگ-p-41.html
حل تشریحی مسائل میکروالکترونیک رضوی
محمد باقری خیلی بهتر از حل مسایل علی شاه حسینی هستش
http://www.forouzesh.com/book/bookdetail.aspx?code=GfTbzfTfTQkYEMnfTYEYEMnJXJXYEaYQkfTtZul
http://www.forouzesh.com/book/bookdetail.aspx?code=GfTbzfTfTQkYEMnfTaYtZbzQkaYrdJXultZrdaY



[دانشمند كوچك]

برای حل مسایل به دو کتاب عالی رسیدم
نام: تشریح کامل مسائل طراحی مدارهای مجتمع cmos آنالوگ
نویسنده: مهندس محمدرضا پناه دار
http://niaze-danesh.com/تشریح-کامل-مسائل-طراحی-مدارهای-مجتمع-cmos-آنالوگ-p-41.html
حل تشریحی مسائل میکروالکترونیک رضوی
محمد باقری خیلی بهتر از حل مسایل علی شاه حسینی هستش
http://www.forouzesh.com/book/bookdetail.aspx?code=GfTbzfTfTQkYEMnfTYEYEMnJXJXYEaYQkfTtZul
http://www.forouzesh.com/book/bookdetail.aspx?code=GfTbzfTfTQkYEMnfTaYtZbzQkaYrdJXultZrdaY

ممنون از معرفی کتاب
میشه نقاط قوت و ضعف کتاب های آقای باقری و حسینی را بگین؟
از چه نظر میگید که آقای باقری بهتر هستن؟



[Joe_Bel]

ممنون از معرفی کتاب
میشه نقاط قوت و ضعف کتاب های آقای باقری و حسینی را بگین؟
از چه نظر میگید که آقای باقری بهتر هستن؟

آقای باقری تستی و به روش کنکوری حل کرده اما ماله آقای حسینی از راه های ابتدایی و خسته کننده حل کرده اما در عوض هیچکی باقری رو نمی شناسه بخاطر تبلیغ ضعیفشه فقط تو سایته خودش و سایت رضا کهن معرفی شده و در نمایشگاه هم ندیدم رو نمایی بشه اما خب از حل مسایل گم نامی هست که خیلی خوبه ، من شخصا ازش راضیم



[Joe_Bel]

صورت سوال
منبع آزمون نصیر 25 درصد اول سال 92 وبسایت اسلام پناه

اینم جوابشه

نکته منو دیدین پس باید جریان ترانزیستور2 هم بیس و هم امیترش باید 0.5i باشد و مقامتشم هم rپای باشد
البته این آزمون سوال 96 و 98 هم مشکل کوچکی دارد که این مشکل فاحش است و نمی تونی گزینه درستو پیدا کنی (اینو از حلش که خودش جواب داداه میشه فهمید)
اما این سوال یه کم فرق داره شاید من اشتباه کنم اگه میشه یارم کنید (2ونیم شب = احتمال هنگ کردن

)



[Joe_Bel]

چرا این سوال اینجوریه میشه یکی مثل روش آقای اسلام پناه برام حل کنه

اینم جواب باغستانی



[890031156]

چرا این سوال اینجوریه میشه یکی مثل روش آقای اسلام پناه برام حل کنه

اینم جواب باغستانی

داداش چرا Re ها رو متفاوت گرفتی؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
جریان ها یکسانن که



[Joe_Bel]

داداش چرا Re ها رو متفاوت گرفتی؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
جریان ها یکسانن که

نه منصور جان، من از این سوتی ها نمی دم اونی که حل کرده خودش اینو تو برگه دفترچه نوشته ماله بینش پارساله اولین آزمونش
سوال من اینه آخه هر مقاومتی بدست بیاید مگر با 50 اهم موازش نمی شه

----------------------------
فهمیدم چی شد



[Joe_Bel]

سلام
بچه ها کسی این روشو کار کرده؟ تو کدوم منبع اومده؟ کسی می تونه توضیح بده ممنون میشم

صورت تست

جوابش

کادر قرمز چه جوریه ؟ چه جوری جایگذاری کرده ؟؟



[neda_elec_urmia]

Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد

سلام
بچه ها کسی این روشو کار کرده؟ تو کدوم منبع اومده؟ کسی می تونه توضیح بده ممنون میشم

صورت تست

جوابش

کادر قرمز چه جوریه ؟ چه جوری جایگذاری کرده ؟؟

این روش رو تقی شفیعی توضیح داده...



[Joe_Bel]

این روش رو تقی شفیعی توضیح داده...

میشه برام توضیح بدین یا برام آپ کنید
واسه بیس مشترک اینجوریه میشه اما بقیه راحته تو همه کتابها اومده
منم که همه کتابهامو دانشجوها درو کردن اما ماله تقی رو ندارم



[890031156]

میشه برام توضیح بدین یا برام آپ کنید
واسه بیس مشترک اینجوریه میشه اما بقیه راحته تو همه کتابها اومده
منم که همه کتابهامو دانشجوها درو کردن اما ماله تقی رو ندارم

فک کنم این کارتو راه بندازه یوسف عزیز



[mahdi_ml]

سلام
بهره را میخاد.....البته اگه میشه حلشو بذارین...مرسی



[Joe_Bel]

مشاهده پیوست 178143

سلام
بهره را میخاد.....البته اگه میشه حلشو بذارین...مرسی

سلام
سوال راحتیه اما نکته ای که داره اینه که در حالت ای سی پایه ترانزیستور چپ قطع میشه و ما طبق این مدل
(مسطیل قرمز)
http://www.www.www.iran-eng.ir/show...-ارشد/page79?p=6967820&viewfull=1#post6967820
rپای داریم
و تقسیم جریان های ترانزیستور هم به راحتی مشخصه



[Joe_Bel]

خدمت شما
مشاهده پیوست 178222

چه جوری نوشین که این فرمول شد؟

منظورتون این بود (بعد ساده سازی فرمول شما ) = re1+re2 (البته من kvlی نوشتم)
نشد دیگه ما دیگه re1 نداریم چون پایه کلکتور قطعه امیتر و بیس یک جریان رو می کشن پس بجای re1 باید rپای قرار بدهیم
بهرمون تقریبا 0.8 میشه ؛ البته خودشم تو سوال گفت 1 میشه



[890031156]

مشاهده پیوست 178143

سلام
بهره را میخاد.....البته اگه میشه حلشو بذارین...مرسی

خدمت شما
پست قبلی شب بود و خوابم میومد اشتباه حل کردم!



[mahdi_ml]

خدمت شما
پست قبلی شب بود و خوابم میومد اشتباه حل کردم!
مشاهده پیوست 178256

یعنی بهره 1 نمیشه؟؟؟....



[mahdi_ml]

چه جوری نوشین که این فرمول شد؟

منظورتون این بود (بعد ساده سازی فرمول شما ) = re1+re2 (البته من kvlی نوشتم)
نشد دیگه ما دیگه re1 نداریم چون پایه کلکتور قطعه امیتر و بیس یک جریان رو می کشن پس بجای re1 باید rپای قرار بدهیم
بهرمون تقریبا 0.8 میشه ؛ البته خودشم تو سوال گفت 1 میشه

یعنی اول مدل Tرا میکشیم بعد چون جریان ها برابرند rپای را جایگذاری میکنیم......بعد میشه roرا باrپای موازی گرفت...؟



[890031156]

یعنی بهره 1 نمیشه؟؟؟....

نه دیگه
حتما پارامتری حل شده و تقریب زده شده



[pouyan87]

خدمت شما
پست قبلی شب بود و خوابم میومد اشتباه حل کردم!
مشاهده پیوست 178256

من الکترونیک ضعیفم و حلت حتما درسته
اما به این مساله که منبع جریان 1َ آمپر داخل کلکتوره و در حالت ac مدار باز میشه و در واقع کلکتور میره رو هوا نباید دقت کرد ؟



[890031156]

من الکترونیک ضعیفم و حلت حتما درسته
اما به این مساله که منبع جریان 1َ آمپر داخل کلکتوره و در حالت ac مدار باز میشه و در واقع کلکتور میره رو هوا نباید دقت کرد ؟

د
بله کاملا درسته
شب توجه نکردم اشتباه شد
اما تو kcl ها لحاظ کردم مدار باز شدن کلکتور رو



[pouyan87]

د
بله کاملا درسته
شب توجه نکردم اشتباه شد
اما تو kcl ها لحاظ کردم مدار باز شدن کلکتور رو

آقا شرمنده من پستای قبلی نخونده بودم الان خوندم دیدم بحث شده روش
دم شما گرم



[Joe_Bel]

یعنی اول مدل Tرا میکشیم بعد چون جریان ها برابرند rپای را جایگذاری میکنیم......بعد میشه roرا باrپای موازی گرفت...؟

این طور نیست چون جریان ro صفر هستش ما در ترانزیستور چپی فقط rپای داریم



[erfan_messi]

درود

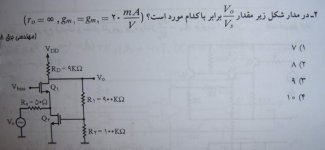

تست 2 صفحه ی 415 اسلام پناه



تو حلش چرا Q2 حذف شده بعد از اثر بارگذاری ؟؟
و اینکه چرا VS شده IS ؟؟



[890031156]

درود
تست 2 صفحه ی 415 اسلام پناه

مشاهده پیوست 179170

تو حلش چرا Q2 حذف شده بعد از اثر بارگذاری ؟؟
و اینکه چرا VS شده IS ؟؟

سلام داش عرفان
این مسائل اصلا نیازی به بارگذاری و قامبه سلمبه ندارناااااااا
با تقسیم ولتاژ،ولتاژ گیت 2 رو بدست بیار بعد gm برابر گیت سورس میشه جریان درین
بعده 50 اهم رو ولتاژمجهول بگیر فرضاVx
جریان tr بالایی هم بدست اومد
حالا 2تا kcl خوشگل میزنی و گین بدست میاد
