وسايل اندازه گيري در مهندسي شيمي

منا جان، مرسی از توضیحات کاملت :)
ممکنه در مورد ساختمان «هیدروموتور» ها یه مقداری توضیح بدی ؟
یک مدلش رو که دیدم دقیقاً مشابه پمپ هاي پيستوني محوري با صفحه زاويه گير (Axial piston pumps(Swash plate)) بود با این تفاوت که در هیدروموتورها از جریان پرفشار روغن، نیروی دورانی ایجاد میشه (یعنی معکوس پمپ های پیستونی محوری با صحفه زاویه گیر عمل می کنن).
همه هیدروموتورها اینطوری هستن یا مدل های دیگه ای هم داره ؟


mona.p

عضو جدید
کاربر ممتاز
ببین منا جان، منظورم اینه که مثلاً وقتی پمپ دنده ای می تونه تمام کارهای پمپ سیلندر-پیستونی رو انجام بده، حتی قابلیت بیشتری هم داره، چه لزومی ممکنه پیش بیاد که بخواهیم از پمپ سیلندر-پیستونی استفاده کنیم (حالا میگیم پمپ دیافراگمی می تونه دوغاب و سوسپانسیون رو پمپ کنه، به همین دلیل ازش استفاده میشه، باهاش کاری ندارم)

یا مثلاً در هنگام انتخاب صفحات اوریفیس، علت این همه تنوع برای چیه ؟


سوراخ های اوریفیس هم بسته به طراحی فرق میکنند ، ممکنه یه سوراخ دایره ای درست در مرکز دایره اصلی صفحه اوریفیس داشته باشیم یا این سوراخ در مرکز نباشه و یکم پایین تر یا بالا تر باشه ( بسته به نوع سیال-مایع ، گاز) یا اصلا دایره نباشه و نیم دایره باشه :huh:

سوراخ های اوریفیس هم بسته به طراحی فرق میکنند ، ممکنه یه سوراخ دایره ای درست در مرکز دایره اصلی صفحه اوریفیس داشته باشیم یا این سوراخ در مرکز نباشه و یکم پایین تر یا بالا تر باشه ( بسته به نوع سیال-مایع ، گاز) یا اصلا دایره نباشه و نیم دایره باشه :huh:

منظور من هم همینه ! چه عاملی باعث میشه که از صفحه ای بشه استفاده کرد و استفاده از صفحه دیگه ای مناسب نباشه. اون فاکتور تعیین کننده مناسب بودن یا نبودن این صفحات منظورم هست.


mohandesehsan

عضو جدید
help me

help me

با سلام
امیدوارم خوش باشید
من در مورد مطالب زیر تویحات می خواستم:
1-location of pressure taps
2-straightening vanes
3-vortex-shedding flowmeters
4-orifice well tester
5-critical-flow provers

البته مطالب فارسی می خوام
ممنون میشم


mona.p

عضو جدید
کاربر ممتاز
با سلام
امیدوارم خوش باشید
من در مورد مطالب زیر تویحات می خواستم:
1-location of pressure taps
2-straightening vanes
3-vortex-shedding flowmeters
4-orifice well tester
5-critical-flow provers

البته مطالب فارسی می خوام
ممنون میشم


[FONT=&quot]فرم های متداول نقاط تپينگ [/FONT]

Tap[FONT=&quot] های [/FONT]D[FONT=&quot] و [/FONT]D/2[FONT=&quot] [/FONT]

[FONT=&quot]در این مدل[FONT=&quot] تپينگ[/FONT][FONT=&quot] [/FONT][FONT=&quot] ها در دیواره لوله قرار می گیرند. طول خط مرکزی[/FONT][FONT=&quot] تپينگ[/FONT][FONT=&quot] [/FONT][FONT=&quot] بالای جریان از سمت بالایی صفحه برابر قطر لوله (D[/FONT][FONT=&quot][/FONT][FONT=&quot][/FONT][FONT=&quot]) و طول خط مرکزی[/FONT][FONT=&quot] تپينگ[/FONT][FONT=&quot] پایین جریان از سمت پاییني صفحه نصف قطر لوله ([/FONT][FONT=&quot][/FONT][FONT=&quot]2/D) می باشد[/FONT][FONT=&quot] [/FONT][/FONT]


mona.p

عضو جدید
کاربر ممتاز
با سلام
امیدوارم خوش باشید
من در مورد مطالب زیر تویحات می خواستم:
1-location of pressure taps
2-straightening vanes
3-vortex-shedding flowmeters
4-orifice well tester
5-critical-flow provers

البته مطالب فارسی می خوام
ممنون میشم


[FONT=&quot]تپ هاي فلنجي ([/FONT]Flange Taps[FONT=&quot])[/FONT]



[FONT=&quot]در این مدل تپينگ ها در پره های لوله قرار می گیرند طول خط مرکزی تپينگ جریان بالا دستي [/FONT]25.4mm[FONT=&quot] ([/FONT]1in[FONT=&quot]) از دیواره بالائی لوله و به طور مشابه طول خط مرکزی تپينگ جریان پايين دستي [/FONT]25.4 mm[FONT=&quot] از دیواره پایین لوله می باشد[/FONT][FONT=&quot].[/FONT]


[FONT=&quot]تپ هاي كناره اي ([/FONT]Corner Taps[FONT=&quot])[/FONT]



[FONT=&quot]تپ های كناره اي هم در پره های لوله قرار می گیرد اما خط مرکزی دقیقا از گوشه لوله می گذرد.[/FONT]
[FONT=&quot] [/FONT]


mona.p

عضو جدید
کاربر ممتاز
Flange tap

Flange tap




mona.p

عضو جدید
کاربر ممتاز
Vortex Flow meter

Vortex Flow meter

با سلام
امیدوارم خوش باشید
من در مورد مطالب زیر تویحات می خواستم:
1-location of pressure taps
2-straightening vanes
3-vortex-shedding flowmeters
4-orifice well tester
5-critical-flow provers

البته مطالب فارسی می خوام
ممنون میشم


[FONT=&quot]دبي‌سنج حركت گردابي( [/FONT]Vortex Flow meter[FONT=&quot])[/FONT]



[FONT=&quot]چرخابه‌ها (گرداب‌ها) زماني شكل مي‌گيرند كه يك جسم لبه‌دار داخل يك جريان سيال و بصورت غير هم‌جهت با خطوط جريان سيال قرار داده شود. در شدت جريان‌هاي پايين سيال، خطوط جريان سيال قادر به دنبال نمودن محيط جسم خواهند بود، اما در سرعت‌هاي بالا، جريان نمي‌تواند محيط جسم را دنبال كند و جداسازي جريان سيال از جسم صورت مي‌گيرد. سيالي كه در تماس با جامد است, بدليل اصطكاك, ساكن مي‌باشد. كاهش شتاب سيال در لايه مرزي، جريان معكوس ايجاد كرده و باعث ظهور چرخابه‌ها مي‌شود. اين چرخابه‌ها بزرگتر شده و از سطح جدا مي‌شوند و با جريان پائين‌دستي سيال حركت مي‌كنند. آنها در طول حركت به سمت پائين‌دست جريان، انرژي خود را از دست داده و با جريان توده مخلوط مي‌شوند.
[/FONT]

[FONT=&quot]
[/FONT]

[FONT=&quot]

[/FONT]
[FONT=&quot]
[/FONT]

[FONT=&quot]ون كارمن دريافت كه فركانس جدا شدن چرخابه‌ها از جسم لبه‌دار به سرعت سيال بستگي دارد. چرخابه‌ها بطور متناوب ابتدا از يك طرف جسم و سپس از طرف ديگر شكل مي‌گيرند. چرخابه‌ها پس از جدايي از جسم يك الگوي منظم را تشكيل داده كه خيابان‌هاي چرخابه‌اي كارمن ناميده مي‌شوند. خيابان‌هاي چرخابه‌اي در اعداد رينولدز بيش از [/FONT]10000[FONT=&quot] شكل مي‌گيرند.[/FONT]
[FONT=&quot]از آنجايي كه ارتباط فركانس چرخابه‌ها با سرعت سيال خطي است. بنابراين با تعيين فركانس چرخابه‌اي مي‌توان دبي سيال را اندازه گرفت. بزرگترين امتياز دبي‌سنج گردابي اينست كه در اعداد رينولدز بالا فركانس چرخابه‌ها كاملاً مستقل از خصوصيات سيال بوده و بنابراين مي‌توان از همان كاليبراسيون براي سيالات متفاوت استفاده نمود. چرخابه‌ها در نقطه جدايي باعث ايجاد سرعت بالا و فشار پايين مي‌گردند. اين كار بطور متناوب از طرفي به طرف ديگر انجام گرفته و توليد نوسان مي‌كند.[/FONT]



[FONT=&quot][/FONT]


mona.p

عضو جدید
کاربر ممتاز
هیدروموتور

هیدروموتور

منا جان، مرسی از توضیحات کاملت :)
ممکنه در مورد ساختمان «هیدروموتور» ها یه مقداری توضیح بدی ؟
یک مدلش رو که دیدم دقیقاً مشابه پمپ هاي پيستوني محوري با صفحه زاويه گير (Axial piston pumps(Swash plate)) بود با این تفاوت که در هیدروموتورها از جریان پرفشار روغن، نیروی دورانی ایجاد میشه (یعنی معکوس پمپ های پیستونی محوری با صحفه زاویه گیر عمل می کنن).
همه هیدروموتورها اینطوری هستن یا مدل های دیگه ای هم داره ؟





هیدروموتور
موتورهاي هيدروليك عملگرهايي با دوران مداوم هستند كه جهت ايجاد گشتاور لازم براي دوران بار چرخشي مورد استفاده قرار ميگيرند. اين عملگرها در انواع دنده اي، پره اي و پيستوني طبقه بندي ميشوند.
برای انتخاب یک هیدروموتور حداقل موارد ذیل باید مشخص گردد:

  • حجم جابجایی روغن بر حسب cm3
  • حداکثر دبی مجاز عبوری از موتور و حداکثر سرعت
  • ثابت گشتاور برحسب Nm/bar . توسط این ثابت میتوان مقدار گشتاور موتور را در فشار های کاری مختلف محاسبه نمود.
  • حداکثر گشتاور موتور در اختلاف فشار ماکزیمم بر حسب Nm
كاربرد شيرهاي كنترل فشار در مدار هيدروموتور جهت حفاظت از Overload
محاسبات گشتاور، سرعت و توان :
تعيين گشتاور و سايز هيدروموتور :
T(N.m) = 0.016 X ∆P (bar) X Vg(cm3)
در اين رابطه T گشتاور هيدروموتور ، ∆P اختلاف فشار ورودي و خروجي و Vg حجم جابجايي هيدروموتور ميباشد. اين رابطه كاملا مشابه رابطه F = P X A براي محاسبه نيروي سيلندر ميباشد. از آنجا كه حركت ها در سيلندر خطي و در هيدروموتور دوراني ميباشد، به جاي نيروي F گشتاور T و به جاي سطح پيستون A حجم جابجايي Vg جايگزين ميشود.
براي مثال گشتاور هيدروموتوري با جابجايي حجمي 300cm3 و اختلاف فشار 200bar از رابطه ذيل حساب ميشود:
T= 0.016 X 200 X 300 = 960 N.m
960N.m معادل 96kgf.m ميباشد. اين بدان معناست كه هيدروموتور فوق براي چرخاندن يك بار به وزن 96kg با بازوي دوران 1m مناسب ميباشد. در صورتي كه بار مورد نظر بيش از اين مقدار باشد و نتوان فشار بيشتري در سيستم ايجاد نمود ، لازم است از هيدروموتوري با حجم جابجايي بزرگتر استفاده نمود. البته بايد به خاطر داشت بزرگ شدن حجم موتور نياز سيستم به مقدار روغن را براي ثبات سرعت، افزايش ميدهد.
تعيين سرعت دوران و دبي هيدروموتور:
N(rpm) = 1000 X Q(lit/min) / Vg(cm3)
در اين رابطه N سرعت دوران هيدرو موتور، Q دبي مورد نياز و Vg حجم جابجايي هيدروموتور ميباشد.
تعيين توان هيدروموتور :
P (Kw) = T(N.m) X N (rpm) / (9550)
در اين رابطه P توان هيدروموتور ، T گشتاور و N سرعت دوران هيدرو موتور ميباشد.
لازم به ذكر است روابط فوق بدون در نظر گرفتن بازده مكانيكي و حجمي ارائه شده است. در عمل مقادير بازده در گشتاور واقعي و توان مصرفي تاثير ميگذارد.
مدارهاي كنترل هيدروموتورها
سيستم ترمز
ارتباط سري و موازي
پمپ اصلي و پمپ جبران كننده
عملگرهاي دوراني
محور اين عملگرها، با استفاده از قدرت سيال تحت فشار در زواياي محدود و ثابت دوران ميكند. زاويه چرخش اين عملگرها توسط سيستمهاي متوقف كننده مكانيكي بصورت داخلي يا خارجي محدود ميگردد.


mona.p

عضو جدید
کاربر ممتاز
Turbine Flowmeter

Turbine Flowmeter

[FONT=&quot]دبي‌سنج توربيني([/FONT]Turbine Flowmeter[FONT=&quot])
[/FONT]




[FONT=&quot]دبي‌سنج توربيني شامل يك توربين چرخان در يك محفظه است . توربين در جهت محور لوله و در مركز قرار دارد. مستقيم‌كننده‌هاي جريان در بالادست و پائين‌دست توربين وجود دارند. سرعت توربين با سرعت سيال متناسب است. دبي‌سنج توربيني براي اندازه‌گيري دبي سيالات تميز استفاده مي‌شود. اين وسيله، بدليل مكانيسم غوطه‌وري در سيال، جهت سيالات كثيف و خورنده مناسب نيست. سرعت چرخش توربين با يك حسگر مغناطيسي تعيين مي‌شود. به همين منظور يك آهنرباي دائمي داخل پره توربين نصب شده و يك سيم‌پيچ ساكن نيز بيرون توربين قرار دارد. زمانيكه آهنربا از مقابل سيم پيچ عبور كند, يك پالس ولتاژ در سيم‌پيچ بيروني ايجاد مي‌شود. ولتاژ ايجاد شده در سيم‌پيچ شامل مجموعه‌اي از پالس‌هاست. تعداد پالس‌ها در واحد زمان متناسب با دبي مايع و نيز تعداد كل پالس‌ها متناسب با كل جريان است.
[/FONT]


[FONT=&quot][/FONT]
[FONT=&quot]

[/FONT]

[FONT=&quot][/FONT]
[FONT=&quot]

[/FONT]
[FONT=&quot]
[/FONT]

[FONT=&quot]به منظور تعيين ضريب تناسب بايد جريان‌سنج توربيني را كاليبره نمود. دبي‌سنج‌هاي توربيني در زمره دقيق‌ترين دبي‌سنج‌ها قرار دارند و داراي خطاي كمتر از %5/0 [/FONT]±[FONT=&quot] مي‌باشند. اين وسيله با توجه به دقت بالاي آن جهت انتقال سيالات گران‌قيمت بكار برده مي‌شود.[/FONT]




[FONT=&quot][/FONT]


mona.p

عضو جدید
کاربر ممتاز
Electromagnetic Flowmeter

Electromagnetic Flowmeter

[FONT=&quot]دبي‌سنج الكترومغناطيسي ([/FONT]Electromagnetic Flowmeter[FONT=&quot] )[/FONT]

[FONT=&quot]دبي‌سنج الكترومغناطيسي بر اساس اصل فارادي كار مي‌كند. هنگام حركت يك هادي در ميدان مغناطيسي ولتاژ القاء شده در دو انتهاي هادي با معادله [/FONT]E = B.l.v[FONT=&quot] بدست مي‌آيد كه در آن:[/FONT]
B[FONT=&quot]: شدت ميدان مغناطيسي[/FONT]
l[FONT=&quot]: طول هادي[/FONT]
v[FONT=&quot]: سرعت هادي[/FONT]

[FONT=&quot][/FONT]
[FONT=&quot]

[/FONT]​
[FONT=&quot]
[/FONT]
[FONT=&quot]جهت نيروي محركه القاء شده عمود بر جهت ميدان مغناطيسي و جهت سرعت است (قانون لنز). در دبي‌سنج الكترومغناطيسي، ميدان مغناطيسي با يك آهنرباي الكترومغناطيسي دائمي ايجاد مي‌شود
[/FONT]
[FONT=&quot]سيال در جهت [/FONT]x[FONT=&quot] جريان دارد. اگر به يك برش از سيال توجه كنيم، مي‌توان آنرا مانند يك هادي در نظر گرفت. وقتي برش متحرك, خطوط نيرو را قطع مي‌كند ولتاژي در جهت [/FONT]z[FONT=&quot] القاء مي‌شود. در اين موقعيت دو الكترود (عمود بر صفحه كاغذ) براي اندازه‌گيري ولتاژ القاء شده قرار داده شده است. ولتاژ القايي با سرعت سيال تناسب مستقيم دارد. علامت ولتاژ تا علائم [/FONT]0-5mA[FONT=&quot] يا [/FONT]4-20mA[FONT=&quot] تقويت شده و بعنوان ورودي كامپيوتر بخش كنترل استفاده مي‌شود.[/FONT][FONT=&quot][/FONT]


mona.p

عضو جدید
کاربر ممتاز
Electromagnetic Flowmeter

Electromagnetic Flowmeter

[FONT=&quot]مزایاي دبي سنج الكترومغناطيسي عبارتند از:[/FONT]

[FONT=&quot]1- می تواند دوغابه ها را عبور دهد. [/FONT]
[FONT=&quot]2- می تواند سیالات خورنده را عبور دهد. [/FONT]
[FONT=&quot]3- افت فشار بسیار کمی دارد. [/FONT]
[FONT=&quot]4- هیچ گونه انسدادی در لوله نمی باشد. [/FONT]
[FONT=&quot]5- در ماتریال ها متفاوتی ساخته می شود. [/FONT]
[FONT=&quot]6- در لوله های با قطر بالا می تواند استفاده شود. [/FONT]
[FONT=&quot]7- شکل لوله و شمای آن پیچیده نیست. [/FONT]
[FONT=&quot]8- تعمیرات خواص سیال تاثیر زیادی در اندازه گیری ندارد.[/FONT]
[FONT=&quot]
[/FONT]



[FONT=&quot] [/FONT]
[FONT=&quot]معایب دبي سنج الكترومغناطيسي عبارتند از:[/FONT]

[FONT=&quot]1- قابل استفاده برای سیالات هادی [/FONT]
[FONT=&quot]2- اندازه گیری هر چیزی که از لوله عبور می کند. [/FONT]
[FONT=&quot]3- قیمت بالا [/FONT]
[FONT=&quot]4- محدودیت در کاربری ( محدودیت هدایت ، طول کابل ، روش نصب )[/FONT]
[FONT=&quot]5- باید در خط قرار گیرد. [/FONT]
[FONT=&quot]6- استفاده آنها در جریان گازها محدود است.[/FONT]


mona.p

عضو جدید
کاربر ممتاز

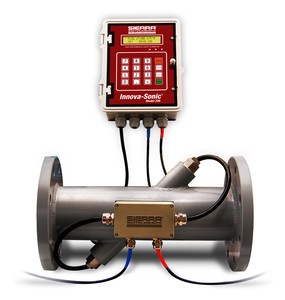

Ultrasonic Flowmeter

Ultrasonic Flowmeter

[FONT=&quot]دبي‌سنج مافوق صوت ([/FONT]Ultrasonic Flowmeter[FONT=&quot] )[/FONT]

[FONT=&quot] دبي‌‌سنج مافوق صوت براساس تغيير سرعت امواج مافوق صوت توسط جريان سيال، كار مي‌كند. اگر امواج صوتي در مسير حركت سيال حركت كنند سرعت‌ها با هم جمع و اگر در خلاف جهت جريان سيال حركت كنند، سرعت‌ها از هم كم مي‌شوند.[/FONT]





[FONT=&quot][/FONT]


mona.p

عضو جدید
کاربر ممتاز
Ultrasonic Flowmeter

Ultrasonic Flowmeter

[FONT=&quot]مزایاي دبي سنج مافوق صوت عبارتند از:[/FONT][FONT=&quot][/FONT]
[FONT=&quot]1- نصب سریع [/FONT]
[FONT=&quot]2- قابل استفاده در بسیاری از سیالات [/FONT]
[FONT=&quot]3- قابل استفاده در اندازه گیری هایی که نباید عضو خارجی باشد. [/FONT]
[FONT=&quot]4- افت فشار بسیار کم [/FONT]
[FONT=&quot]5- دقت نسبتاً خوب و قابل تکرارپذیری بالا
[/FONT]


[FONT=&quot][/FONT]
[FONT=&quot]

[/FONT]
[FONT=&quot]
[/FONT]
[FONT=&quot] [/FONT]
[FONT=&quot]معایب دبي سنج مافوق صوت عبارتند از::[/FONT]

[FONT=&quot]1[/FONT][FONT=&quot]- قیمت بالا [/FONT][FONT=&quot] [/FONT]

[FONT=&quot]2- حساس به توزیع سرعت سیال [/FONT]
[FONT=&quot]3- حساس به چرخش سیال[/FONT]
[FONT=&quot]4- وابستگی به تجربیات کارخانه سازنده [/FONT]
[FONT=&quot]5- بسته به نوع نصب در بعضی از حالات تجمع مواد آلوده کننده بر روی ترانس[/FONT] [FONT=&quot]دیوسر وجود دارد.[/FONT]


mona.p

عضو جدید
کاربر ممتاز
capacitive level meter

capacitive level meter

اگه امکانش هست در مورد لول سنجهای اتمی و خازنی هم مطلب بذارید



براي اندازه گيري سطح مايعات و جامدات نارسانا، ازميله‌هاي خاذني (رساناي بدون پوشش )استفاده مي‌شود. ميله‌هاي خاذني محدوده بسيار وسيعي داشته، دقت بالايي ارائه كرده و نسبتاً ارزان هستند. رسانا و ديواره ظرف سطوح هادي را تشكيل و ماده نارساناي بين آنها مايع دي‌الكتريك است. از آنجائيكه ثابت دي‌الكتريك مايع با ثابت دي‌الكتريك هوا متفاوت است، تغيير سطح مايع ظرفيت را تغييرداده و تغيير در ظرفيت با پل ظرفيت اندازه‌گيري شده و جهت ارسال علامت خروجي استاندارد mA 4-20 تقويت مي‌شود. اگر مايع يا جامد رسانا باشد فقط از يك الكترود با عايق تفلون استفاده مي‌شود. بنابراين تفلون دي‌الكتريك و الكترود فلزي و مايع رساناها هستند. در اين حالت تغيير سطح سبب تغيير مساحت A در معادله ظرفيت خاذن مي‌شود. الكترود مي‌تواند سخت باشد (تاحدود 4 متر) يا اينكه بصورت يك كابل انعطاف‌پذير جهت كاربردهاي عميق‌تر باشد.






mona.p

عضو جدید
کاربر ممتاز
capacitive level meter

capacitive level meter

اگه امکانش هست در مورد لول سنجهای اتمی و خازنی هم مطلب بذارید




مزایای روش خازنی :
1- قیمت مناسب 2- نصب آسان 3- در فشارها و دماهای بالا کاربرد دارند
4- دارای عضو متحرک نمی باشند 5- برای محیط های پلیمری ، لجن گونه و مواد جامد وپودری 6- دقت نسبتاً خوب 7- نصب آنها ساده می باشد




معایب روش خازنی :
[FONT=&quot]1- نیاز به کالیبراسیون ویژه دارند 2- با تغییرات دانسیته سیال تاثیر پذیرند 3- در صورتی که الکترودها [FONT=&quot](probe) به وسیله پوشش در سرویس های خاص به کار روند تولید خطا می کنند 4- گاهی اطلاعات دی الکتریک مایعات در دسترس نمی باشد

[/FONT]
[/FONT]
[FONT=&quot]
[/FONT]
[FONT=&quot][/FONT]​


mona.p

عضو جدید
کاربر ممتاز
لول سنج شش ديجيتال نقطه اي طراحي مهندس عليپور

لول سنج شش ديجيتال نقطه اي طراحي مهندس عليپور


اين لول سنج داراي يك سيستم اتوماتيك هوشمند جهت نصب واندازه گيري ارتفاع سيلوها تا صدمتر ميباشد


قابل كاركرد در سيلوهاي ذخيره مايعات و محلولها و غلات و سيلوهاي سيمان و سيلوهاي تحت فشار كه با پرشرتانك ها شارژ ميشوند
دقت اندازه گيري يك سانتي متر و قادر به نمايش ارتفاع ماده با سانتي متر بصورت ديجيتال بر روي نمايشگر بوده و داراي شش خرجي سيگنال سطح و دو خروجي مربوط به الارم و توقف تجهيزات ميباشد


لول سنج اتوماتيك قادر است ارتفاع سيلوها را تا صد متر و بيشتر فقط با يك سنسور اندازه بگيرد طراحي يكي از دوستان است عكس و اطلاعات بيشتر را از سايت http://ali354.webzzz.com دريافت كنيد



loyal knight

عضو جدید
با اجازه منا خانم
من هم یه اطلاعاتی از یک هند بوک دارم که کم کم براتون میذارم.مشکلش اینه که انگلیسی است.زحمت ترجمه اش پایه خودتون!
از اندازه گیر های لول(level) شروع می کنم.
اگر فکر می کنید به درد بخوره ادامه بدم و گرنه بیخیالش.
Float
Principle of Measurement
A float (see figure 5-4) consists of a hollow ball that rides freely on the surface of the liquid. Its position is a direct indication of level. The float is connected to an arm that operates a microswitch or a pointer and scale through a bearing. The spherical shape of the ball provides maximum volume—that is, maximum buoyancy—for its weight. For maximum sensitivity, the ball should be selected so it will sink to its largest (middle) section. This produces the largest force available to overcome friction and inertia of components.
Application Notes
Float devices are low in cost and simple in design. They are also accurate and reliable. However, for turbulent liquids they require the use of stilling wells, they are physically large, and they are generally used for clean services only. To maintain the float’s accuracy, liquids must have a fixed specific gravity. In addition, the float instrument is in contact with the process material, and buildup on the float will affect performance. Corrosion and chemical reactions are also a concern. The float’s effective travel is limited by its construction; typically, the angle of measurement is limited to ±30 degrees from the horizontal.
Generally, the float is not installed directly on top of pressurized vessels. If it is, the vessel may have to be taken out of service in order to do maintenance on the float. For this reason, external cage-type instruments are preferred. They are isolated from the process vessel by isolating
valves. The movement of the float, linkages, or levers must not be restrictedfile:///C:/DOCUME%7E1/hadi/LOCALS%7E1/Temp/moz-screenshot-1.png
file:///C:/DOCUME%7E1/hadi/LOCALS%7E1/Temp/moz-screenshot.png..


mona.p

عضو جدید
کاربر ممتاز
با اجازه منا خانم
من هم یه اطلاعاتی از یک هند بوک دارم که کم کم براتون میذارم.مشکلش اینه که انگلیسی است.زحمت ترجمه اش پایه خودتون!
از اندازه گیر های لول(level) شروع می کنم.
اگر فکر می کنید به درد بخوره ادامه بدم و گرنه بیخیالش.
Float
Principle of Measurement
A float (see figure 5-4) consists of a hollow ball that rides freely on the surface of the liquid. Its position is a direct indication of level. The float is connected to an arm that operates a microswitch or a pointer and scale through a bearing. The spherical shape of the ball provides maximum volume—that is, maximum buoyancy—for its weight. For maximum sensitivity, the ball should be selected so it will sink to its largest (middle) section. This produces the largest force available to overcome friction and inertia of components.
Application Notes
Float devices are low in cost and simple in design. They are also accurate and reliable. However, for turbulent liquids they require the use of stilling wells, they are physically large, and they are generally used for clean services only. To maintain the float’s accuracy, liquids must have a fixed specific gravity. In addition, the float instrument is in contact with the process material, and buildup on the float will affect performance. Corrosion and chemical reactions are also a concern. The float’s effective travel is limited by its construction; typically, the angle of measurement is limited to ±30 degrees from the horizontal.
Generally, the float is not installed directly on top of pressurized vessels. If it is, the vessel may have to be taken out of service in order to do maintenance on the float. For this reason, external cage-type instruments are preferred. They are isolated from the process vessel by isolating
valves. The movement of the float, linkages, or levers must not be restrictedfile:///C:/DOCUME%7E1/hadi/LOCALS%7E1/Temp/moz-screenshot-1.png
file:///C:/DOCUME%7E1/hadi/LOCALS%7E1/Temp/moz-screenshot.png..

ممنون هادی جان:smile:
اینجوری تاپیک کاملتر میشه
دوستان اگه تو ترجمه دچار مشکل شدن میتونن رو کمک من حساب کنن:w16:


loyal knight

عضو جدید
Sonic/Ultrasonic
Principle of Measurement
Sonic and ultrasonic sensors (see figure 5-5) consist of a transmitter that converts electrical energy into acoustical energy and a receiver that converts acoustical energy back into electrical energy. In sonic sensors, the unit uses the echo principle and emits pulses that have an approximate frequency of 10 kHz. After each pulse, the sensor detects the reflected echo. The transmitted and return time of the sonic pulse is relayed electronically and converted into a level indication. The principle for ultrasonic sensors is the same, except that the operating frequency
is about 20 kHz or higher.
Application Notes
Sonic and ultrasonic devices are noncontacting, reliable, and accurate. They penetrate high humidity, are cost effective, have no moving parts, and are unaffected by changes in density, conductivity, or composition.
However, strong industrial noise or vibration at the unit’s operating frequency will affect performance, and in some designs, dusts tend to give false signals. In addition, coating may affect these devices’ performance since deposit buildup on the probe (or the membrane) will attenuate the signal. For this reason, the unit should not come into contact with the process fluid.Users should compare the maximum process temperature and pressure with the limits of the sensor.
Sonic and ultrasonic devices cannot be used to measure the level of foam because the sound signal is absorbed by foam. Also, since the operation of these devices depends on the speed of sound, they will not work in a vacuum. Various factors can affect the speed of sound and so the instrument’s accuracy, vapor concentration, pressure, temperature, relative humidity, and the presence of other gases/vapors. Frequently, temperature compensation may be required to
avoid variations in accuracy.
The plant should follow the manufacturer's installation recommendations carefully. Users should consider the effect of the process material (since the sensor’s thin membrane corrodes easily) as well as the effects of spurious echoes. Such echoes must be avoided to prevent errors in the signal. The beam divergence is typically between 8 to 15 degrees (compared to 0.3 degrees for a laser type), and it produces an increasing footprint as the distance increases. No braces, stiffeners, or other cross-members should lie in the path of the ultrasonic beam. Also, most operating span ranges will not measure levels of less than 1 ft (0.3 m). In closed flat-top tanks, it may be necessary to reduce the transmit repetition so that respective echoes have enough time to die out. In some cases, a sound-absorbing layer may have to be installed to the
underside of the tank top.


designchem

متخصص طراحی دستگاههای تبادل حرارت
کاربر ممتاز
ببخشید این وسط پست میزنم یه مطلب راجع به اریفیس خوندم که برام خیلی جالب بود شاید برای شما هم جالب باشه که اریفیس همیشه با هدف اندازه گیری به کار نمیره:
اریفیسها به دو دسته کلی 1-flow elementو2-restriction orifice تقسیم میشوند که دسته اول مطابق با پیش ذهن ماست ولی دسته دوم برای مقاصد اندازه گیری به کار نمیرونددر این حالت وظیفه دارند دبی خاصی را از خود عبور دهند.در این حالت اریفیس نقش یک کنترل ولو و به وجود اورنده شرایط ایمنی را بازی میکند .مثلاً در سیستم کنترل سوخت کوره وقتی fule gas وارد کوره می شود دبی آن برای تولید میزان حرارت مشخصی تعیین شده است اگر مشکلی در کنترل ولو ایجاد شود و مثلا" به 30% اپنینگ , full open شودبرای جلوگیری از این نوع موارد روی سیستم یک R.O(restriction orifice قرار می دهند تا اجازه عبور دبی بیش از حد خاصی را ندهد.
در طراحی اریفیسهایی که جهت اندازه گیری به کار میروند طراحی را بر مبنای افت فشار 250میلی بار انجام میدهیم اما درRO دبی ثابت بوده و افت فشار از روی دبی و فشار ها مشخص می شود.


designchem

متخصص طراحی دستگاههای تبادل حرارت
کاربر ممتاز
یه جدول که بهتون کمک می کنه بر اساس نوع سیال و فشار و دما دبی سنج مورد نظر خودتون رو انتخاب کنید.:


پیوست ها

  • Flowmeter Selection Guide.pdf
    9 کیلوبایت · بازدیدها: 0

حــامد

مدیر بازنشسته
کاربر ممتاز
ببخشید این وسط پست میزنم یه مطلب راجع به اریفیس خوندم که برام خیلی جالب بود شاید برای شما هم جالب باشه که اریفیس همیشه با هدف اندازه گیری به کار نمیره:
اریفیسها به دو دسته کلی 1-flow elementو2-restriction orifice تقسیم میشوند که دسته اول مطابق با پیش ذهن ماست ولی دسته دوم برای مقاصد اندازه گیری به کار نمیرونددر این حالت وظیفه دارند دبی خاصی را از خود عبور دهند.در این حالت اریفیس نقش یک کنترل ولو و به وجود اورنده شرایط ایمنی را بازی میکند .مثلاً در سیستم کنترل سوخت کوره وقتی fule gas وارد کوره می شود دبی آن برای تولید میزان حرارت مشخصی تعیین شده است اگر مشکلی در کنترل ولو ایجاد شود و مثلا" به 30% اپنینگ , full open شودبرای جلوگیری از این نوع موارد روی سیستم یک R.O(restriction orifice قرار می دهند تا اجازه عبور دبی بیش از حد خاصی را ندهد.
در طراحی اریفیسهایی که جهت اندازه گیری به کار میروند طراحی را بر مبنای افت فشار 250میلی بار انجام میدهیم اما درRO دبی ثابت بوده و افت فشار از روی دبی و فشار ها مشخص می شود.


بله دقیقا درسته حتی برای فشار گیری بعضی از وسلها در اول راه اندازی با Natural gas هم که حتی ولوشم دستیه این RO نصب شده چون فشار گاز طبیعی خیلی بیشتر از فشار opration هست و امکان آسیب دیدن ظروف وجود داره و حتی بر روی Stripping Steam که در برجهای Stripper استفاده میشه روی مسیر ورودی RO نصب شده

آخرین ویرایش:

loyal knight

عضو جدید
Tape (Float and Tape)
Principle of Measurement
Tape devices (see figure 5-6) are similar to floats. A tape connects a float on one end and a counterweight on the other. The counterweight moves up and down a graduated scale located outside the tank. The counterweight is used to keep tension on the tape as the float rises and falls with the level. Where the tape is replaced with a chain, the chain is engaged in a sprocket. For pressurized tanks, the connection is sealed through a magnetic link.
This level-measuring instrument is rarely used for signal transmission. It is generally used for local indication only. For maximum sensitivity, users should select a spherical float so it will sink to its largest (i.e., its middle) section. This produces the largest forces available to overcome

friction and inertia of components.
Application Notes
Tapes are accurate. However, they can have mechanical problems such as hang-up and friction. Also, material buildup on the float will affect performance. In applications where high accuracy is required, compensation for the varying specific gravity may be necessary. In addition,
the tape’s mechanical parts should be protected from possible weather interference
The sensor in the tank should be located close to a manway and sufficiently distant from agitation
and from incoming or discharging lines to minimize the effect of turbulence. Stilling wells
are often used if the vessel is agitated


حــامد

مدیر بازنشسته
کاربر ممتاز
Tape (Float and Tape)






Principle of Measurement
Tape devices (see figure 5-6) are similar to floats. A tape connects a float on one end and a counterweight on the other. The counterweight moves up and down a graduated scale located outside the tank. The counterweight is used to keep tension on the tape as the float rises and falls with the level. Where the tape is replaced with a chain, the chain is engaged in a sprocket. For pressurized tanks, the connection is sealed through a magnetic link.
This level-measuring instrument is rarely used for signal transmission. It is generally used for local indication only. For maximum sensitivity, users should select a spherical float so it will sink to its largest (i.e., its middle) section. This produces the largest forces available to overcome​

friction and inertia of components.
Application Notes
Tapes are accurate. However, they can have mechanical problems such as hang-up and friction. Also, material buildup on the float will affect performance. In applications where high accuracy is required, compensation for the varying specific gravity may be necessary. In addition,
the tape’s mechanical parts should be protected from possible weather interference
The sensor in the tank should be located close to a manway and sufficiently distant from agitation
and from incoming or discharging lines to minimize the effect of turbulence. Stilling wells
are often used if the vessel is agitated​

با اجازه منا خانم

روش اندازه گيري ارتفاع سطح مايعات ( Level ) در مخازن :
كلمه Level يا سطح مايع به سطحي گفته مي شود كه هميشه با سطح ديگري كه در قسمت فوقاني آن قرار دارد در تماس باشد .
سطح مايعات هميشه به صورت افقي ميباشد و در مواقعيكه به علل مختلف در نوسان است هميشه ارتفاع متوسط آن را در نظر مي گيرند.
پروسه هاي معمول یک واحد فرایندی شامل تعداد زيادي تانك ، vessel و مخزن بوده كه وظيفه آنها ذخيره مواد پروسه مي باشد . اندازه گيري دقيق محتويات اين ظروف بسيار ضروري مي باشد. مواد اين تانكها معمولا مايع بوده اما گاهي اوقات ممكن است شامل مواد جامد نيز باشند. اندازه گيرهاي level مايعات ممكن است سطح دقيق را در همه زمانها يا فقط هنگامي كه سطح به يك مقدار از پيش تعيين شده مي رسد ، نشان دهند . يك سيگنال آنالوگ حجم واقعي ( گالن ها يا ليترها ) يا درصدي از حجم را مشخص مي كند. به طور كلي معمولترين روش اندازه گيري level روش اختلاف فشار است.
چند مساله ممكن است در اندازه گيري level اتفاق بيفتد كه انتخاب سنسور را پيچيده ميكند.
يكي از اين مسايل امكان ايجاد امواج كه رزونانس هيدروليك ناميده مي شود مي باشد. كه در هر vessle با سطح باز ، نويز و تبخير مايع و ميعان بخار مي تواند اتفاق بيفتد . يك مساله ديگر متغير بودن گراويتي (gravity ) مخصوص مي باشد.

ارتفاع سطح مايعات را بر حسب فوت – اينچ – متر و سانتي متر اندازه مي گيرند.
روشهاي اندازه گيري سطح مايعات به ترتيب زير مي باشند :
1- روشهاي دستي Manual Methods
2- شيشه هاي نشان دهنده سطح مايع Sight Glass Level Guages
3- روشهاي فشاري Pressure Methods
4- روش استفاده از اختلاف فشار Pressure MethodsDifferential
5- روش شناوري The Float Method
6- روش غوطه وري The Displacer Method
7- استفاده از روش حباب هوا Bobble Method


روشی رو که دوست خوب مکانیکمون گفتن مربوط به روش شناوریه که در زیر بهش اشاره میکنم


روش شناوري (The Float Method) :
در اين روش جهت اندازه گيري ارتفاع سطح مايع از خاصيت شناوري اجسام در مايعات استفاده مي گردد به طور مثال يك گلوله تو خالي فلزي را در نظر بگيريد به طوريكه گلوله در روي آب شناور بوده و با آن بالا و پايين شود حال چنانچه يك ريسمان به گلوله متصل باشد و سر ديگر ريسمان به وزنه اي اتصال داشته باشد كه در امتداد خط كش مدرجي قرار دارد با بالا و پايين آمدن سطح مايع در تانك ، شناور نيز بالا و پايين شده و در نتيجه وزنه را در امتداد خط كش تغيير مكان خواهد داد و چون خط كش بر حسب ارتفاع سطح مايع درجه بندي شده است محل ايستادن وزنه در خط كش مدرج نمودار سطح مايع مخزن خواهد بود.


آخرین ویرایش:

mona.p

عضو جدید
کاربر ممتاز
انتخاب دبي‌سنج

انتخاب دبي‌سنج



عوامل متعددي جهت انتخاب يك دبي‌سنج مناسب در نظر گرفته مي‌شوند كه عبارتند از:
- خواص سيال مانند چگالي، گرانروي، رنگ، خواص شيميايي و شرايط عملياتي دما و فشار
- حضور ذرات جامد, سايش آنها و طبيعت خوردگي سيال
- مايع، گاز و دوغاب بودن سيال و طبعيت آن (نوع جريان و هيدروديناميك)
- خصوصيت علامت خروجي: نمايش بصري يا توليد علامت جهت كنترل فرايند
- محدوده‌پذيري، دقت، افت فشار و قيمت


mona.p

عضو جدید
کاربر ممتاز
open channel flow meter

open channel flow meter

دبي‌سنج‌هاي مجراي روباز[FONT=&quot]http://www.iran-eng.com/#_ftn1[/FONT]
اندازه‌گيري جريان در مجرا‌هاي روباز مانند مجراي آب خنك‌كن برج‌هاي خنك‌كننده، كانال‌هاي آبياري كشاورزي, پساب‌ها و جريان‌هاي خروجي صنايع بسيار مهم است. از ابزارهاي مهم اندازه‌گيري جريان سيال در مجراهاي باز مي‌توان به سرريز و فلوم[FONT=&quot]http://www.iran-eng.com/#_ftn2(flumes) اشاره نمود. سرريز يك مانع كوچك با يك روزنه است. روزنه مي‌تواند بشكل مستطيلي، ذوزنقه اي يا V شكل باشد . بسته به ارتفاع مايع در سرريز دبي حجمي از روابط محاسبه ميشود[/FONT]



سرريزها نسبت به سرعت نزديكي سيال و تجمع گل و لاي حساس‌اند. يك فلوم قسمتي از كانال با شكل مخصوصي است كه شامل يك بخش همگرا، گلوگاه و بخش واگرا (شبيه ونتوري‌متر) مي‌باشد. در اثر يك پرش هيدروليكي, يك اختلاف ارتفاع سطح, مابين جريان بالادستي و پائين‌دستي ايجاد شده و اين اختلاف سطح معياري از شدت جريان سيال است. در سرريز و فلوم، سطح مايع با شناور و يا روش‌هاي مافوق‌صوتي اندازه گرفته مي‌شود. خطاي سرريزها و فلوم‌ها بترتيب حدود %5 و %1 مي‌باشد.



designchem

متخصص طراحی دستگاههای تبادل حرارت
کاربر ممتاز
توربین

توربین

مونا جان توی دبی سنجهایی که گذاشتین توربین رو ندیدم اگه گذاشتین و من ندیدم جناب سرمد با یه اشاره حذفش میکنه:
یکی از فلو متر ها توربین است که بر اساس مکانیزم چرخشی عمل میکند.بر اساس دبی سیالی که وارد می شود سرعت حرکت پره های آن که روی یک شفت سوار شده اند تغییر می کند.دور پره ها در یک دستگاه به دبی حجمی تبدیل میشود.اجزاء داخلی توربین به دلیل اینکه باید سطح اتکا کمی داشته باشند ظریف است و به راحتی دجار آسیب میشوند.اگر سیال رسوب گذاری کند به تدریج از دقت توربین کم می شود بنابراین از توربین در چنین مسیرهایی استفاده نمشود. توربین دقت بسیار بالایی دارد.
هنگام نصب قبل از آنها صافی می گذارند. تا ذرات بزرگتر از پنج میکرون وارد این دستگاه نشوند.در مسیرهای دوغابی اصلاض نباید از توربین استفاده شود.در مسیر steam هم نباید از توربین استفاده کرد چون دچار انبساط میشود.
توربین دقت بسیار بالایی دارد و در حدود 3-5% خطا دارد.


بالا
