سوالات و مشکلات در نرم افزار فلوئنت و کامسول - FLUENT & COMSOL Multiphysics

[abdolahim]

سلام بر دوستان عزیز
سوالی درمورد نرم افزار کامسول دارم؛ چطور میشه با نرم افزار کامسول نانوسیالات را شبیه سازی کرد؟
اگر کسی اطلاعاتی داره ممنون میشم جواب بده.



[rasepideh]

سلام

ممکنه این به کار شما مربوط بشه: http://www.cscamm.umd.edu/publications/hangzhou_cs-05-04.pdf

سلام بر دوستان عزیز
سوالی درمورد نرم افزار کامسول دارم؛ چطور میشه با نرم افزار کامسول نانوسیالات را شبیه سازی کرد؟
اگر کسی اطلاعاتی داره ممنون میشم جواب بده.



[Mohsen712]

سلام
دوستانی که میخواهند با کامسول کار کنن در هر زمینه ای از علوم مهندسی خوشجال میشم بتونیم از داشته های هم استفاده کنیم در صورت تمایل به گروه کامسول در تلگرام بپیوندید.انشاالله که دوستان عزیز هم به ما کمک کنند. در صورت تمایل پیغام خصوصی دهید.هدف ما اینه که بتونیم مشکلات دوستان رو با هم و کنار هم با همفکری بدون هی چشم داشتی با داشته های خودمون حل کنیم با کار گروهی کنار هم..........
با تشکر​



[golnoosh_jandark]

با سلام
من دانشجوی ارشد مهندسی شیمی هستم در آلمان ، یه کار دانشگاهی بهم پیشنهاد شده با عنوان particle trajectories in a apparatus می خواستم از دوستان کسی با کامسول در این زمینه کار کرده ؟سخته یا راحته؟ و اگه کسی اطلاعاتی داره اگه در اختیار بگذارین ممنون می شم



[rasepideh]

با سلام
من دانشجوی ارشد مهندسی شیمی هستم در آلمان ، یه کار دانشگاهی بهم پیشنهاد شده با عنوان particle trajectories in a apparatus می خواستم از دوستان کسی با کامسول در این زمینه کار کرده ؟سخته یا راحته؟ و اگه کسی اطلاعاتی داره اگه در اختیار بگذارین ممنون می شم

سلام
من کار کردم منتها با قسمت سیالات. سختی و راحتی اش بستگی به فرد داره! سوالات و مشکلات را بگید شاید بتونیم راهنمایی کنیم.



[rasepideh]

If you intend to work with particle tracing module!



[rasepideh]

Hi all,

Comsol 5.2 was released last week with new abilities!
Check: www.comsol.com/release/5.2



[8515211564]

تعریف شرط مرزی

تعریف شرط مرزی

سلام دوستان
من یه پروژه کامسول دارم که چندلایه رو هم قرار گرفتن وقتی می خوام بین این لایه ها در فصل مشترکشون شرط مرزی تعریف کنم کامسول نمی ذاره



[rasepideh]

سلام دوستان
من یه پروژه کامسول دارم که چندلایه رو هم قرار گرفتن وقتی می خوام بین این لایه ها در فصل مشترکشون شرط مرزی تعریف کنم کامسول نمی ذاره

Agar mitoonid behtar tozih bedid ya ye screen shot az poroje begirid inja bezarid.
Agar ta alan moshkeletoon ra hal nakardid



[aghil1368]

سلام مهندس /من برای انجام پایان نامه ام که شبیه سازی خشک کن های پاششی تولید شیر خشک با نرم افزار comsolهست تعداد زیادی مشکل برای انجامش دادنش دارم واقعا اگه شما می تونید بهم کمک کنید برای برطرف کردن مشکلاتم بهم اطلاع بدین ممنون از شماaghil43@yahoo.com



[rasepideh]

سلام مهندس /من برای انجام پایان نامه ام که شبیه سازی خشک کن های پاششی تولید شیر خشک با نرم افزار comsolهست تعداد زیادی مشکل برای انجامش دادنش دارم واقعا اگه شما می تونید بهم کمک کنید برای برطرف کردن مشکلاتم بهم اطلاع بدین ممنون از شماaghil43@yahoo.com

سلام
​

مشکلاتتان را بنویسید اینجا و توضیح بدید مقداری. بدین صورت ممکنه مشکل شما حل بشه و هم چنین برای آیندگان هم مفید واقع شه.



[aghil1368]

سلام لطفا هر کی اطلاعاتی در باره شبیه سازی خشک کن پاششی با نرم افزار comsolداره من رو راهنمایی کنه/مرسی



[aghil1368]

اولین مشکل من انتخاب نوع مد کاربری که باید استفاده کنم هست و هیچ مقاله ای شبیه سازی از کارم با comsol پیدا نکردم هندسه یک خشک کن پاششی دیسکی هست/دوم من دو ماده دارم که هر دو ماده در یک ناحیه قراداره به عبارت دیگه جریان دو فازی هست در کارایی که با فلوئنت شده دمای دو سیال بسیار مهم است اما وقتی داخل کامسول از جریان چند فازی روش اویلر مغشوش استفاده می کنم در ورودی اصلا گزینه دما وجود نداره تا براش تعریف کنم



[rasepideh]

سلام لطفا هر کی اطلاعاتی در باره شبیه سازی خشک کن پاششی با نرم افزار comsolداره من رو راهنمایی کنه/مرسی

سلام
این لینک های مربوطه: از مقالات ایرانی من دیدم که با Flow3D کار کردند: ​

http://www.aparat.com/v/uIo9l/خشک_کن_پاششی(spray_dryer)
http://www.sid.ir/fa/VEWSSID/s_pdf/11013830906.pdf
http://www.civilica.com/Paper-CFD09...-کن-پاششی-بوسیله-دینامیک-سیالات-محاسباتی.html
http://www.daneshju.ir/forum/f1168/t119547.html
و اما مقاله و کار با کامسول: https://www.comsol.com/paper/download/152769/singh_poster.pdf

https://www.comsol.com/paper/download/152767/singh_abstract.pdf

http://www.comsol.com/community/forums/general/thread/3563/

به نظر می آید که باید توی CFD ها کار کنید: http://www.comsol.com/cfd-module



[rasepideh]

اولین مشکل من انتخاب نوع مد کاربری که باید استفاده کنم هست و هیچ مقاله ای شبیه سازی از کارم با comsol پیدا نکردم هندسه یک خشک کن پاششی دیسکی هست/دوم من دو ماده دارم که هر دو ماده در یک ناحیه قراداره به عبارت دیگه جریان دو فازی هست در کارایی که با فلوئنت شده دمای دو سیال بسیار مهم است اما وقتی داخل کامسول از جریان چند فازی روش اویلر مغشوش استفاده می کنم در ورودی اصلا گزینه دما وجود نداره تا براش تعریف کنم

جواب:
انتخاب نوع مد کاربری: CFD software
دوم: برای دما باید از این قسمت استفاده کنید:

• Fluid Flow and Heat Transfer: The CFD Module includes a Conjugate Heat Transfer interface for describing fully coupled heat transfer in solids and fluids, including laminar and turbulent fluid flow. By default, this solves for nonisothermal flow and can be coupled to any other physics interface that includes temperature, such as interfaces for surface-to-surface radiation in the Heat Transfer Module, Joule heating, and heat of reactions in Chemical Species Transport interfaces. In addition, physics interfaces for heat transfer in porous media combine the conduction in the solid matrix to the conduction and convection in the fluid phase while accounting for the tortuous path taken by the fluid, and the heat dispersion this entails.



[rasepideh]

جواب:
انتخاب نوع مد کاربری: CFD software
دوم: برای دما باید از این قسمت استفاده کنید:

• Fluid Flow and Heat Transfer: The CFD Module includes a Conjugate Heat Transfer interface for describing fully coupled heat transfer in solids and fluids, including laminar and turbulent fluid flow. By default, this solves for nonisothermal flow and can be coupled to any other physics interface that includes temperature, such as interfaces for surface-to-surface radiation in the Heat Transfer Module, Joule heating, and heat of reactions in Chemical Species Transport interfaces. In addition, physics interfaces for heat transfer in porous media combine the conduction in the solid matrix to the conduction and convection in the fluid phase while accounting for the tortuous path taken by the fluid, and the heat dispersion this entails.

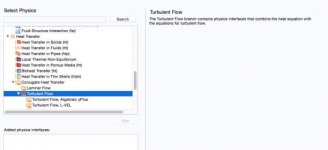

برید این قسمت:



[rasepideh]

مشاهده پیوست 255333به نظر من می تونید به این دو نفر که کار کردند ایمیل بزنید و سوالات تخصصی تر های تون را بپرسید اگر من یا بقیه دوستان نتونستند جواب بدند:
https://www.comsol.com/paper/downloa...ngh_poster.pdf

امیدوارم که مقداری از کارتون پیش بره. موفق باشید



[aghil1368]

سلام در داخل مدهای کاربری نرم افزار جریان های دو فازی وجود داره اما چیزی به نام پارامتر دما در مدهای کاربری نیست که احتمالا باید از مد کاربری انتقال حرارت در سیالات استفاده کنم .لینک های بالا مقالاتی که با کامسول کار شده باز نمی کنه اگه یه مقاله در این باره پیدا می کردم کارم انجام می شد خیلی خیلی ممنون از شما



[rasepideh]

مشاهده پیوست singh_poster.pdf

سلام در داخل مدهای کاربری نرم افزار جریان های دو فازی وجود داره اما چیزی به نام پارامتر دما در مدهای کاربری نیست که احتمالا باید از مد کاربری انتقال حرارت در سیالات استفاده کنم .لینک های بالا مقالاتی که با کامسول کار شده باز نمی کنه اگه یه مقاله در این باره پیدا می کردم کارم انجام می شد خیلی خیلی ممنون از شما

من مقاله را براتون اینجا پیوست کردم. می تونید در گوگل هم سرچ کنید: Spray drying comsol مقالات و مشکلات حل شده می آید.



[aghil1368]

سلام لطفا طریقه نوشتن معادلات در کامسول چه جوره؟مثلازمانی که خروجی گرفتی از نرم افزار می خوای تغییرات رطوبت رو معادلش وارد کنی طریقه نوشتن معادلات چه جوره؟



[rasepideh]

سلام لطفا طریقه نوشتن معادلات در کامسول چه جوره؟مثلازمانی که خروجی گرفتی از نرم افزار می خوای تغییرات رطوبت رو معادلش وارد کنی طریقه نوشتن معادلات چه جوره؟

اگر بخواهید معادله را از اول حل کنید باید از قسمت ریاضی وارد بشید.
اگر موقع خروجی گرفتن: می خواهید نتیجه را که می دانید از چه تابع یا معادله ایی تبعیت می کنه می تونید "Logical expression " را انتخاب کرده و معادلش وارد کنی.



[aghil1368]

سلام مهندس ممنون از پاسخگویی شما در شکل ارسالی اگر بخوایم سیال فقط از نقطه یک که انتهای نازل هست وارد مخزن شود که در فضای بالاتر از نازل در داخل مخزن فقط هوای داغ باشه پاشش یک سیال در داخل استوانه هست شرایط مرزی رو چگونه باید در نظر گرفت که سیال فقط در نقطه یک دارد مخزن شودیا چه تغییراتی در هندسه باید ایجاد کرد؟



[rasepideh]

سلام مهندس ممنون از پاسخگویی شما در شکل ارسالی اگر بخوایم سیال فقط از نقطه یک که انتهای نازل هست وارد مخزن شود که در فضای بالاتر از نازل در داخل مخزن فقط هوای داغ باشه پاشش یک سیال در داخل استوانه هست شرایط مرزی رو چگونه باید در نظر گرفت که سیال فقط در نقطه یک دارد مخزن شودیا چه تغییراتی در هندسه باید ایجاد کرد؟



مشاهده پیوست 255496

model ra inja attach konid va ye kam bishtar tozih bedid



[aghil1368]

سلام من می خوام هندسه رو طوری رسم کنم که مایع با فشار بالا وارد نازل شود و در انتهای نازل(نقطه 1)وارد مخزن شود یه به عبارت دیگر پاشیدن مایع به قطرات ریز در داخل مخزن استوانه ای است و در تماس با هوای داغ قرار بگیره و مایع رطوبت رو از دست بده و تبدیل به جامد شود .سوال من اینه که هندسه رو چه جور باید رسم کرد که مایع از نقطه یک به داخل مخزن پاشیده شود؟



[rasepideh]

سلام من می خوام هندسه رو طوری رسم کنم که مایع با فشار بالا وارد نازل شود و در انتهای نازل(نقطه 1)وارد مخزن شود یه به عبارت دیگر پاشیدن مایع به قطرات ریز در داخل مخزن استوانه ای است و در تماس با هوای داغ قرار بگیره و مایع رطوبت رو از دست بده و تبدیل به جامد شود .سوال من اینه که هندسه رو چه جور باید رسم کرد که مایع از نقطه یک به داخل مخزن پاشیده شود؟

متاسفانه من اطلاعی در این زمینه ندارم. ولی تا جایی که دیدم شما هندسه را دارید!!



[aghil1368]

ممنون از شما بخوای برای یک ماده مثل هوا رطوبت نسبی رو وارد کنی در داخل قسمت تعریف ماده وجود نداره از کجا باید براش تعریف کنم؟ممنون از شما



[rasepideh]

ممنون از شما بخوای برای یک ماده مثل هوا رطوبت نسبی رو وارد کنی در داخل قسمت تعریف ماده وجود نداره از کجا باید براش تعریف کنم؟ممنون از شما

دو حالت وجود داره داخل کامسول: یک ماده تعریف شده: مثل آب و ..... که از قسمت Add material می تونید اضافه کنید
حالت دوم ماده به صورت دیفالت تعریف نشده. پس می تونید خودتون تعریف کنید. پیوست کردم چطوری در لینک زیر اگر باز نمی شه می تونید این را در گوگل سرچ کنید: How to add material in comsol.
https://www.comsol.com/video/creating-new-material-comsol-multiphysics



[aghil1368]

سلام مهندس خیلی خیلی ممنون از شما .من منظورم اینه که گزینه رطوبت نسبی وجود نداره در داخل اون قسمت یا من اشتباه می کنم /کار با این نرم افزار برام نااشنا نیست در اون قسمت که مواد خصوصیات ماده رو اضافه می کنیم گزینه رطوبت نسبی نیست تا فعالش کنیم



[rashed385]

راهنمایی در مورد گمبیت و فلوئنت

راهنمایی در مورد گمبیت و فلوئنت

با سلام و خسته نباشید
بنده روی یک پروژه با عنوان شبیه سازی الگوی جریان داخل یک راکتور همزندار مکانیکی بیوگازکه به صورت استوانه ای است کار میکنم و متاسفانه بعد از شیبه سازی به کانتور های مطلوبی نرسیدم.لطفا در مورد ایجاد هندسه و شرایطی مرزی که در گمبیت و فلوئنت باید اعمال کنم مختصری راهنمایی کنید ویا منابعی معرفی کنید ممنون میشم .



[rashed385]

با سلام و خسته نباشید
بنده روی یک پروژه با عنوان شبیه سازی الگوی جریان داخل یک راکتور همزندار مکانیکی بیوگازکه به صورت استوانه ای است کار میکنم و متاسفانه بعد از شیبه سازی به کانتور های مطلوبی نرسیدم.لطفا در مورد ایجاد هندسه و شرایطی مرزی که در گمبیت و فلوئنت باید اعمال کنم مختصری راهنمایی کنید ویا منابعی معرفی کنید ممنون میشم ​
