رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

عزیزم روی سوال نیوفتاده...فک کنم روی سوال تمرکز تنش باشه....که انتها میشه....تو نقاط نوک تیز....سوراخ ها....و یه جای دیگه که یادم نمیاد منبع:جزوه سروش نیا

اخ شرمنده اره بد عکس گرفتم صورت سوال همینه که بیشترین تمرکز تنش کجاست
مشکلم اینه که تو جزوه سال پیش اقای سروش نیا جواب سوال رو دادن سر پونز اما امسال ظاهرا گفتن ته پونز !میخوام بدونم این شکل مال کدوم صفحه کدوم کتابه از کتاب ببینم مطمئن شم



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

سلام بچه ها چنتا سوال دارم ازتون
1....آیا قلب بندی ورق تاشده دشوار نیست؟؟
2....تو ورق تا شده با افزایش ارتفاع ،مقاومت خمشی چرا بیشتر میشه؟؟؟یه جایی خونده بودم یادم رفته.....
3....چرا ورق های با ارتفاع مقطع کوتاه تنش بیشتری تحمل میکنن اما کمانش کمتر؟؟؟اصلا منظور از ارتفاع مقطع چیه؟؟؟
تو ورق تاشده لبه ها رو چرا ضخیم میکنیم؟؟؟برای جلوگیری از لرزش.....حالا چرا برا جلوگیری از لرزش ضخیمش میکنیم؟؟؟من خودم فک میکنم باعث سنگین شدنش میشه...یعنی به روش سنگین کردن از لرزش جلوگیری میکنیم...آیا درسته؟؟؟
تو ورق تاشده سه بخشی نوشته بهترین ارتفاع برای آن یک دهم دهانه است....و حداکثر شیب مقطع 40 درجه....دهانه اینجا منظورش طول ورق باشه فک کنم....آره؟؟؟
ممنون میشم اگه جواب بدین

1.قالب بندی ورق تاشده اسونه چون فرم خطیه
2.وقتی ارتفاع ورق تا شده زیاد میشه صفحاتش دیگه مثل قدیم خیلی صاف نیستند و رفتار دال مانندشون کمتر میشه پس کمتر امکان خم شدنشون هست و مقاومت خمشی زیاد میشه
3.وقتی ارتفاع مقطع کوتاه باشه(یعنی فاصله راس دندونه تا قاعدش کم بشه)صفحات دال مانندش بیشتر صاف میشن و امکان خمش بیشتر میشه پس تنش زیاد تحمل میکنه اما چون ارتفاع یا خیزش کم شده خطر کمانش کمتر میشه
4.بله منم فکر میکنم لبه ها رو ضخیم میکنن تا سنگینتر شه و نلرزه
5.منظور از دهانه در ورق تاشده اندازه طول صفحه دال مانندشه



[mary p]

جواب این سوال رو کسی با ذکر منبع میدونه

مبانی سازه برای معماران صفحه 94 (شکل 3-25)



[setare.blue]

جواب این سوال رو کسی با ذکر منبع میدونه

اخ شرمنده اره بد عکس گرفتم صورت سوال همینه که بیشترین تمرکز تنش کجاست
مشکلم اینه که تو جزوه سال پیش اقای سروش نیا جواب سوال رو دادن سر پونز اما امسال ظاهرا گفتن ته پونز !میخوام بدونم این شکل مال کدوم صفحه کدوم کتابه از کتاب ببینم مطمئن شم

استاد گفتن سوال مشکل داره ، چون باید میگفت منظور از سر و انتهاکجای پونز میشه.

چون یکی سر رو جایی میگیره که انگشت روشه ، یکی هم جایی رو میگیره که به طور مثال روی زمینه. و بالعکس برای گزینه دو انتها هم همین مورد صدق میکنه.

مبانی سازه برای معماران صفحه 94 (شکل 3-25)

من این کتاب ندارم،ببخشید تو کتاب چی نوشته؟



[digitalarch]

طبق حرف کتاب میشه ته پونز



[shirin.mohandes]

1.قالب بندی ورق تاشده اسونه چون فرم خطیه
2.وقتی ارتفاع ورق تا شده زیاد میشه صفحاتش دیگه مثل قدیم خیلی صاف نیستند و رفتار دال مانندشون کمتر میشه پس کمتر امکان خم شدنشون هست و مقاومت خمشی زیاد میشه
3.وقتی ارتفاع مقطع کوتاه باشه(یعنی فاصله راس دندونه تا قاعدش کم بشه)صفحات دال مانندش بیشتر صاف میشن و امکان خمش بیشتر میشه پس تنش زیاد تحمل میکنه اما چون ارتفاع یا خیزش کم شده خطر کمانش کمتر میشه
4.بله منم فکر میکنم لبه ها رو ضخیم میکنن تا سنگینتر شه و نلرزه
5.منظور از دهانه در ورق تاشده اندازه ضلع مقابل به راسه یک دندونست که تو سه بخشی هم میشه ضلع بزرگتر پایین رو به روی اون ضلع کوچیکتر بالا[/QUOTE]

شرمنده من آخری رو نفهمیدم....تا اونجایی که من میدونم دهانه توی قوس و کابل فاصله تکیه گاه تا تکیه گاهه....ولی اینجا چون بلند و کوتاه آورده یه خورده گیج شدم.....من فک میکنم طول پوسته رو میگه...اگه میشه بیزحمت با یه شکل توضیح بدین اگرم نه یه خورده واضح تر توضیح بدین



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

1.قالب بندی ورق تاشده اسونه چون فرم خطیه
2.وقتی ارتفاع ورق تا شده زیاد میشه صفحاتش دیگه مثل قدیم خیلی صاف نیستند و رفتار دال مانندشون کمتر میشه پس کمتر امکان خم شدنشون هست و مقاومت خمشی زیاد میشه
3.وقتی ارتفاع مقطع کوتاه باشه(یعنی فاصله راس دندونه تا قاعدش کم بشه)صفحات دال مانندش بیشتر صاف میشن و امکان خمش بیشتر میشه پس تنش زیاد تحمل میکنه اما چون ارتفاع یا خیزش کم شده خطر کمانش کمتر میشه
4.بله منم فکر میکنم لبه ها رو ضخیم میکنن تا سنگینتر شه و نلرزه
5.منظور از دهانه در ورق تاشده اندازه ضلع مقابل به راسه یک دندونست که تو سه بخشی هم میشه ضلع بزرگتر پایین رو به روی اون ضلع کوچیکتر بالا[/QUOTE]

شرمنده من آخری رو نفهمیدم....تا اونجایی که من میدونم دهانه توی قوس و کابل فاصله تکیه گاه تا تکیه گاهه....ولی اینجا چون بلند و کوتاه آورده یه خورده گیج شدم.....من فک میکنم طول پوسته رو میگه...اگه میشه بیزحمت با یه شکل توضیح بدین اگرم نه یه خورده واضح تر توضیح بدین

ببخشید این یک قسمت رو اشتباه توضیح دادم
بله منظورش از دهانه طول اون بخش صفحه ای یا دال مانند هستش چون شرایط ورق تاشده تو این موارد مثل پوسته های استوانه ای کوتاه و بلنده



[farnazfaraji]

جواب گزینه ج ا.هرچند اینجا سوالش معلوم نیست ولی فکر کنم بیشترین میزان تنش رو میخواد .
منبع: مبانی سازه برای معماران صفحه 94



[shirin.mohandes]

سلام بچه ها اگه میشه بیزحمت به این سوالا جوا بدین...

http://upload7.ir/preview.php?user=&file=4f4281e4a6a315ddf79125f33e2d1aa02b4759b5.jpg
http://upload7.ir/preview.php?user=&file=fb1b1a2a8def42ffd91eae8f1641f454fbe55735.jpg

من سوال 21 رو با رد گزینه جواب دادم....چرا نیروی پایه کششی و فشاریه؟؟!!
تو جواب 24 شک دارم....فک کنم گزینه 4 باشه...شما جوابشو بلددیینن؟؟
سوال 25 رو هم با رد گزینه جواب دادم...متوجه نمیشم شماره 1 کجارو نشون میده...احتمالا استوانه باشه....ولی چرا نیروی استوانه فشاریه؟؟؟
سوال 27 مگه گزینه های 1 و 3 درست نیستن؟؟؟مضاعف داره دیگه!!!
بعدشم تو این سازه متکی برهوا....مگه نگفتین برآمدگی داشته باشه و رد کابلا معلوم باشه پرشده از هواست؟؟؟پس چرا نوشته متکی بر هوا؟؟؟
ممنون میشم همه رو ج بدین



[ghasedakkk]

سلام بچه ها اگه میشه بیزحمت به این سوالا جوا بدین...
http://upload7.ir/preview.php?user=&file=e8d77cfec07827f140ccb6909a76b9c0710bb5c8.jpg
http://upload7.ir/preview.php?user=&file=c53d20dcb2e7c84553dabd99e2013882a0cf26c5.jpg
http://upload7.ir/preview.php?user=&file=4f4281e4a6a315ddf79125f33e2d1aa02b4759b5.jpg
http://upload7.ir/preview.php?user=&file=fb1b1a2a8def42ffd91eae8f1641f454fbe55735.jpg

من سوال 21 رو با رد گزینه جواب دادم....چرا نیروی پایه کششی و فشاریه؟؟!!
تو جواب 24 شک دارم....فک کنم گزینه 4 باشه...شما جوابشو بلددیینن؟؟
سوال 25 رو هم با رد گزینه جواب دادم...متوجه نمیشم شماره 1 کجارو نشون میده...احتمالا استوانه باشه....ولی چرا نیروی استوانه فشاریه؟؟؟
سوال 27 مگه گزینه های 1 و 3 درست نیستن؟؟؟مضاعف داره دیگه!!!
بعدشم تو این سازه متکی برهوا....مگه نگفتین برآمدگی داشته باشه و رد کابلا معلوم باشه پرشده از هواست؟؟؟پس چرا نوشته متکی بر هوا؟؟؟
ممنون میشم همه رو ج بدین

سوال 21 غلطه- چون ما از عکس یه چرخ و فلک عمودی میبینیم که پایه اون هم عمودیه.( که در این حالت نیروی پایه فشار میشه) ولی متاسفانه طراح چرخ و فلک لندن را مد نظر نظر داشته بنابراین نیروی پایه را کشش و فشار در نظر گرفته( چون پایه اون کجه و با کابل اون را مهار کرده)

24 در مورد نحوه اتصال پایه اون مطمئن نیستم. کتاب دم دستم نیست. ولی به احتمال زیاد 1 جوابه چون باقی اتصال ها که مفصله.

25 منم نمیدونم کجاست ولی احتمالا عضو عمودی متصل کننده دو حلقه داخلیه

27 جواب 1- نه این سقف چرخ دوچرخه است با انحنای مضاعف متفاوته.

اولا که رد کابل معلوم باشه متکی بر هواست. پر شده از هوا معمولا یه عضوه. و هیچ راه عبور و مرور هوا نمیتونه داشته باشه. متکی بر هوا ولی خودش یه سازه است معمولا و میتونه رد و بدل هوا داشته باشه البته به صورت کنترل شده



[digitalarch]

کاشکی عکساتو دوتا دوتا میزاشتی قاصدک جان هم کاش نقل قول نمیگرفت اخه من با گوشیم میام باشگاه صفحه ای که پر عکس بشه بران باز نمیکنهبه خاطر همین نمیتونم جواب سوالاتو بدم



[shirin.mohandes]

http://upload7.ir/preview.php?user=&file=e8d77cfec07827f140ccb6909a76b9c0710bb5c8.jpg
http://upload7.ir/preview.php?user=&file=c53d20dcb2e7c84553dabd99e2013882a0cf26c5.jpg



[digitalarch]

مشکل اینه که عکسی که تو خود باشگاه اپلود نشه با گوشی قابل دیدن نیست متاسفانه حالا البته قاصدک جان که جوابتونو دادن چون من بازم نتونستم سوالارو ببینم



[hh.architect]

اگر از مقاطع نبشی مطابق شکل زیر - برای ساخت ستون استفاده شود - کمانش حول کدام یک از محور های نشان داده شده محتمل است ؟
دوستان من نمیتونم متوجه بشم یعنی چی مصالح کمتری از محور دور شده !!
ممنون میشم کمکم کنید - تشکر



[shirin.mohandes]

مشاهده پیوست 230452اگر از مقاطع نبشی مطابق شکل زیر - برای ساخت ستون استفاده شود - کمانش حول کدام یک از محور های نشان داده شده محتمل است ؟
دوستان من نمیتونم متوجه بشم یعنی چی مصالح کمتری از محور دور شده !!
ممنون میشم کمکم کنید - تشکر

کجا نوشته مصالح کمتری از نما دور شده؟؟!!!کمانش حول محور نو نو باشه فک کنم....یا شایدم y y ....

دیجیتال جان ممنون...جوابمو از دوستان گرفتم



[شهید یوسف الهی]

سلام میشه ی تعریف از کابل تثبیت کننده و کابل ارایش متقارن و تفائتشون بگه؟؟؟؟؟؟؟
ممنوننننن



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

سلام میشه ی تعریف از کابل تثبیت کننده و کابل ارایش متقارن و تفائتشون بگه؟؟؟؟؟؟؟
ممنوننننن

کابل تثبیت کننده بنا رو مهار میکنه در برابر نیروی رو به بالای باد ،کابل ارایش متقارن جلوی واژگونی رو میگیره



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

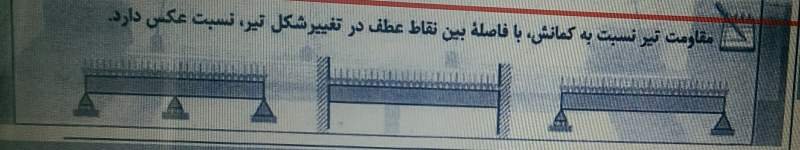

این یک خط رو میشه یه نفر توضیح بده لطفا



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

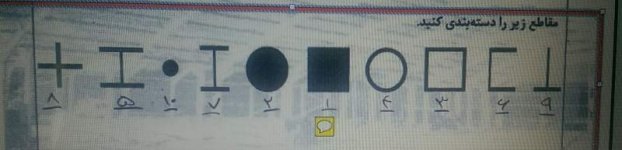

اینجا هم مقاطع رو از لحاظ کمانش بررسی کرده شماره 8(شکل صلیبی)چرا از 9(سه پری)از لحاظ کمانش بهتره در حالی که ممان اینرسی در راستاایکس تو قسمت پایین سه پری بیشتره?



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

شکلش اینه



[hh.architect]

سلام دوستان امیدوارم خسته نشده باشید و با تمام قوت و با توکل به خدا تا اخرش پیش بریم و با لطف خدا به هدف برسیم
بچه ها در رابطه با درز انقطاع انقدر مطالب پراکنده خوندم برام سوال شده .
برای محاسبه در انقطاع یک ساختمان بلند :
برای محاسبه در انقطاع دو ساختمان با ارتفاع برابر و در تراز برابر روی زمین :
برای محاسبه در انقطاع دو ساختمان با ارتفاع متفاوت و دارای اختلاف سطح روی زمین :

ممنون میشم راهنماییم کنید که هر کدوم از چه راه حلی محاسبه میشن .
خدا قوت .



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

سلام دوستان امیدوارم خسته نشده باشید و با تمام قوت و با توکل به خدا تا اخرش پیش بریم و با لطف خدا به هدف برسیم
بچه ها در رابطه با درز انقطاع انقدر مطالب پراکنده خوندم برام سوال شده .
برای محاسبه در انقطاع یک ساختمان بلند :
برای محاسبه در انقطاع دو ساختمان با ارتفاع برابر و در تراز برابر روی زمین :
برای محاسبه در انقطاع دو ساختمان با ارتفاع متفاوت و دارای اختلاف سطح روی زمین :

ممنون میشم راهنماییم کنید که هر کدوم از چه راه حلی محاسبه میشن .
خدا قوت .

جمع ارتفاع دو ساختمان از تراز پایه تا فصل اشتراکشون تقسیم بر 200
اگه هر دو بنا ارتفاع یکسان داشته باشن و از تراز پایه یکسان هم شروع بشن ارتفاع یکی از اونها تقسیم بر 100



[setare.blue]

اینجا هم مقاطع رو از لحاظ کمانش بررسی کرده شماره 8(شکل صلیبی)چرا از 9(سه پری)از لحاظ کمانش بهتره در حالی که ممان اینرسی در راستاایکس تو قسمت پایین سه پری بیشتره?

شکلش اینه

شما درست میگین، کسی که شماره گذاری کرده اشتباه نوشته. شماره 8 و 9 جاشون عوض میشه.


یعنی سپری 8 و شکل صلیب 9 میشه.



[shirin.mohandes]

این یک خط رو میشه یه نفر توضیح بده لطفا

فک کنم :یعنی هرچی بین فاصله نقاط عطف کمتر باشه (در نقاطی که تیر ، تحت بارگذاری شرو به تغییر شکل میکنه)مقاومت در برابر کمانش بیشتره....و اگه فاصله ها بیشتر باشه مقاومت در برابر کمانش کمتره

پ.ن...من تو این فصل خیلی مشکل داشتم به خاطر همین نخوندم....اگه غلط گفتم بگین پاکش کنم



[shirin.mohandes]

جمع ارتفاع دو ساختمان از تراز پایه تا فصل اشتراکشون تقسیم بر 200
اگه هر دو بنا ارتفاع یکسان داشته باشن و از تراز پایه یکسان هم شروع بشن ارتفاع یکی از اونها تقسیم بر 100

تا اونجاییکه من میدونم ارتفاع ساختمان کوتاهتر تقسیم بر 100....نه؟؟؟
البته گفته ی شمام همون میشه ....یعنی درواقع شما میگین دو برابر ارتفاع ساختمان کوتاهتر تقسیم بر 200...که همون میشه ارتفاع ساختمان کوتاهتر تقسیم بر 100...نه؟؟؟
من دم کنکوری خیلی گیج شدم....خدا به دادم برسه



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

شما درست میگین، کسی که شماره گذاری کرده اشتباه نوشته. شماره 8 و 9 جاشون عوض میشه.


یعنی سپری 8 و شکل صلیب 9 میشه.

ستاره جان شما مطمئنید?اخه کسی که اینو نوشته مطمئنم درست نوشته یه اشکال شبیه این تو مقاطع خمشی هم فک کنم بود که بعدا عکسشو میزارم ،شما به استاد سروش نیا دسترسی دارین بپرسین ازشون که مطمئن شیم?



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

فک کنم :یعنی هرچی بین فاصله نقاط عطف کمتر باشه (در نقاطی که تیر ، تحت بارگذاری شرو به تغییر شکل میکنه)مقاومت برشی بیشتره....و اگه فاصله ها بیشتر باشه مقاومت برشی کمتره

پ.ن...من تو این فصل خیلی مشکل داشتم به خاطر همین نخوندم....اگه غلط گفتم بگین پاکش کنم

اخه شیرین جان اینجا داره راجع به کمانش حرف میزنه و اونجور که من فهمیدم داره میگه هر چی فاصله تکیه گاه ها کمتر خط کمانش بیشتر!!در حالی که باید برعکس این باشه



[shirin.mohandes]

اخه شیرین جان اینجا داره راجع به کمانش حرف میزنه و اونجور که من فهمیدم داره میگه هر چی فاصله تکیه گاه ها کمار خط کمانش بیشتر!!در حالی که باید برعکس این باشه

آره راس میگی منم الان که دقت میکنم میبینم همین طوره که میگی



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

این یک خط رو میشه یه نفر توضیح بده لطفا

اینجا هم مقاطع رو از لحاظ کمانش بررسی کرده شماره 8(شکل صلیبی)چرا از 9(سه پری)از لحاظ کمانش بهتره در حالی که ممان اینرسی در راستاایکس تو قسمت پایین سه پری بیشتره?

شکلش اینه

این سوالا چون بی جواب موند نقل قول گرفتم که اگه کسی بلد بود لطف کنه جواب بده

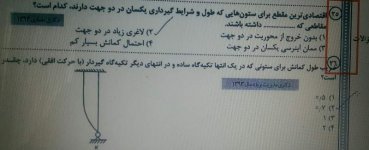

2تا سوال دیگه
چرا تو سوال 25سایر گزینه ها درست نیست?
تو سوال 26طبق متن سوال گزینه 2درسته اما طبق شکلی که کشیده(با توجه به عکسی که ضمیمش کردم)جواب باید بشه 4



[setare.blue]

ستاره جان شما مطمئنید?اخه کسی که اینو نوشته مطمئنم درست نوشته یه اشکال شبیه این تو مقاطع خمشی هم فک کنم بود که بعدا عکسشو میزارم ،شما به استاد سروش نیا دسترسی دارین بپرسین ازشون که مطمئن شیم?

بله عزیزم ، مطمئنم ، چون من خودم خیلی وسواس دارم، و اینکه اگر جوابی میدم طبق نظریه خودم نباشه و مطابق با نظر استاد باشه .دوباره با صدای استاد که قبلا ضبط کردم چک میکنم بعدش اینجا میگم

به خاطر همین همش مینویسم استاد گفته ، اگر نظر خودم باشه از نظر خودم مینوشتم.

من میتونم از استاد سوالتون رو از طریق ایمیل بپرسم ، اما حدودا سه روز طول میکشه تا پاسخ دریافت بشه.
