بچه ها یه سوال مبتدی! که تازه برای من ابهام شده : اینجا که جلو 3 تا فاکتور اول نوشته نسبت مستقیم و معکوس (برای وزن، ارتفاع و صلبیت) منظورش ارتباط شون با زمان تناوبه یا با شدت لرزه؟!

از یه طرف وزن ارتباطش با شدت لرزه مستقیمه یعنی هر چی سنگین تر باشه بدتره! (درسته دیگه؟!)

حالا از یه طرف دیگه اگه وزن ساختمان ارتباط مستقیم داره با تناوب، تناوبم که خودش ارتباط معکوس داره با شدت لرزه پس یعنی وزن اگه زیاد باشه از نظر بیشتر شدن دوره ی تناوب (و در نتیجه کمتر شدن شدت لرزه ) برا ساختمان خوبه؟!

مشاهده پیوست 229375

پیشاپیش مرسی

خیلی ممنون monire جان من دقیقا سوالم همین قسمتیه که قرمزش کردم، پس وزن با تناوب ساختمان نسبت عکس داره؟! و اون کلمه ی "مستقیم" که تو جزوه نوشتن مربوط به ارتباط هر کدوم از این موارد (وزن، ارتفاع و صلبیت) با شدت لرزه ست؟!

منیره عزیز خیلی ممنونم که انقدر پیگیرین
راستش هنوز یک قسمت حرفتون جای سوال داره برام
شما نوشتین که هر چی دوره تناوب کمتر شدت زلزله بیشتر(که کاملا درسته)
و در ادامش نوشتین هر چی وزن بیشتر
دوره تناوب کمتر (اینجاش برام جای سواله)
تو جزوه اقای سروش نیا گفته شده که هر چی وزن بیشتر باشه مدت زمان بیشتری طول میکشه تا ساختمون یک رفت و برگشت کامل کنه پس هر چه وزن بیشتر دوره تناوب بیشتر و میدونیم که دوره تناوب زیاد انرژی زلزله رو میرا میکنه و چیز خوبیه پس وزن زیاد که با دوره تناوب نسبت مستقیم داره چیز خوبیه

از طرفی طبق فرمول f=ma
وزن زیاد چیز بده چون با fنسبت مستقیم داره
!!!

سلام

این سوالتون ذهن منو خیلی به خودش در این دوهفته مشغول کرد ، جواب توجیه پذیری هم نداشتم، هفته گذشته به استاد سروش نیا ایمیل زدم ، ایشون اینطور پاسخ دادن:


اثر اثر دوگانه بر روی نیروهای زلزله داره یعنی شبیه تیغ دودمه. از طرفی افزایش وزن سبب افزایش نیروهای اینرسی می شود و از سوی دیگر با بالا بردن دوره تناوب از خطر تشدید می کاهد. اما ازآنجا که اثر نیروها خطرناک تره ترجیحا ساختمان را سبک کرده و به روش های دیگر سعی در افزایش دوره تناوب دارند.



[mrsetareh]

بچه ها کسی خلاصه فن شناسی معماری ایران رو داره؟

فن شناسی معماری ایران ( از کتاب ایستایی و فن ساختمان آقای مهندس فاطمی )


http://s4.picofile.com/d/a831b1cd-76f5-46dc-bcf0-d2aeda54f52f/%D9%81%D9%86_%D8%B4%D9%86%D8%A7%D8%B3%DB%8C.rar



[Bita.N.Arch]

سلام دوستان
امیدوارم همه آماده باشین واسه یه رقابت خوب و سالم
کسی اینجا هست بتونه 10 آزمون درک فراهانی رو بزاره؟ ممنون میشم خیلی خیلی.



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

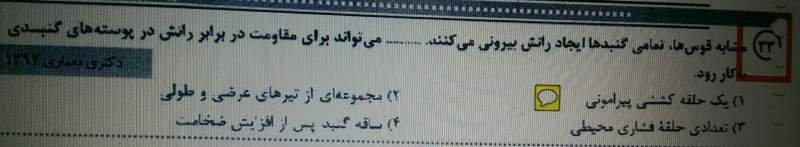

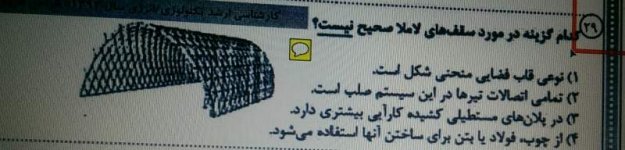

جواب این دو تا سوال رو یکی میگه لطفا



[shezeh]

جواب این دو تا سوال رو یکی میگه لطفا



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

ممنونم جواب سوال 33رو هم میشه لطفا بگید



[shezeh]

ممنونم جواب سوال 33رو هم میشه لطفا بگید

یک میشه



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

یک میشه

منم موافقم که یک میشه اما اقای سروش نیا تو جوابش گزینه 3رو زدن!!!



[shezeh]

منم موافقم که یک میشه اما اقای سروش نیا تو جوابش گزینه 3رو زدن!!!

من جواب دکتری خریذم نوشته یک ولی لب تابم سوخته نمیتونم چک کنم اما یکو زدم میخونمش یک منطقی تره



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

من جواب دکتری خریذم نوشته یک ولی لب تابم سوخته نمیتونم چک کنم اما یکو زدم میخونمش یک منطقی تره

اره یک باید به نظر درست باشه اما چون اقای سروش نیا هیچ وقت اشتباه نمیکنه رفتم تو شک



[mrsetareh]

من جواب دکتری خریذم نوشته یک ولی لب تابم سوخته نمیتونم چک کنم اما یکو زدم میخونمش یک منطقی تره

منم موافقم که یک میشه اما اقای سروش نیا تو جوابش گزینه 3رو زدن!!!

احتمالا اشتباهی غیر عمد در مشخص کردن گزینه درست پیش اومده !

همون طور که مهندس shezeh میگه جواب گزینه 1 هستش. با این منطق که پای گنبد پوسته ای اگر گنبد نیم کره تا یک چهارم کره باشه ، رانش بیرونی داره و نیرو هایی که از پای قوس به حلقه ی پیرامونی وارد میشه به سمت بیرونه که در نتیجه، حلقه پیرامونی باید مقاومت کششی داشته باشه تا در مقابل رانش بیرونی مقاومت کنه، پس یک حلقه کششی پیرامونی میخواد.

اما،فکر میکنم، اگر گنبد ما شبی گنبدای نار ، گنبد عربی یا پیازی شکل باشند در پاشنه گنبد بخاطر مقطع خاصی که داره رانش داخلی داریم و حلقه فشاری خواهیم داشت. ام چون در صورت تست به چنین جزئیاتی اشاره نشده فرض بر حالت معمول گنبد هستش.

با این حال تا استدلال دکتر رو نشنویم، ترجیحا جای کمی شک هست.



[mrsetareh]

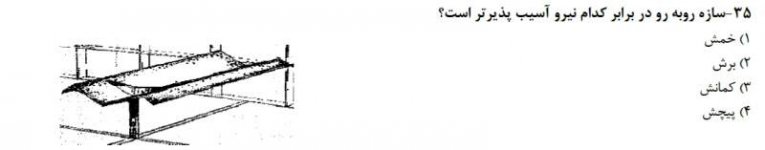

سازه ورق تاشده در برابر کدوم نیرو آسیب پذبر تره ؟

پیچش یا کمانش ؟



[shirin.mohandes]

منم موافقم که یک میشه اما اقای سروش نیا تو جوابش گزینه 3رو زدن!!!

من اینجا خیلی از اون سوالا پرسیدم....دقیق یادم نیست....چند صفحه قبل تر برین میبینین ....به نظر منم آقای سروش نیا اشتباه نمیکنن....یا حداقل یکی دوتا فوقش....ولی از یه مجموعه تست 8 تا اینا غلط درآوردم تا اونجایی که شک کردم پاسخنامه مال اون مجموعه تست باشه!!!!
به نظر منم سوال 33گزینه 1 میشه.....و اونیکی سوال 29 هم فک کنم کلید سوالا گزینه 2 رو زده بود ولی من مطمئن بودم گزینه 3 درسته



[mary p]

سازه ورق تاشده در برابر کدوم نیرو آسیب پذبر تره ؟

پیچش یا کمانش ؟

در مورد شکل فکر کنم کمانش بشه چون چهاربخشی هست در برابر پیچش مقاومت داره ،(دو بخشی ضعیف در برابر پیچش)ولی یکی از جزوها نوشته بود ضعیف در برابر پیچش.



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

سازه ورق تاشده در برابر کدوم نیرو آسیب پذبر تره ؟

پیچش یا کمانش ؟

تا اونجا که من بلدم درسته که افزایش ارتفاع سازه ورق تاشده باعث افزایش مقاومت خمشی میشه،اما تا یه حدی،از حد که بگذره خطر کمانش وجود داره
اما تو شکلی که شما گزاشتین چون ورق تاشده نقش یه سایبان طره ای داره خطر پیچش داره



[سوسن طاهری]

لانه زنبوری شدن یک تیر فولادی سبب:
1. افزایش مقاومت کششی و فشاری میشود
2.افزایش مقاومت برشی
3.کاهش وزن ان
4.افزایش مقاومت خمشی ان میشود
میشه 1و 4 برام توضیح بدید

--- در تیر از جنس بتن مسلح تحت بار ثقلی گسترده یکنواخت کدام شکل از مقاطع زیر از نظر عملکرد غیر اقتصادی تر خواهند بود
1.مقطع دایره
2.مقطع مستطیل
3.مقطعT
4.مقطعL



[shezeh]

لانه زنبوری شدن یک تیر فولادی سبب:
1. افزایش مقاومت کششی و فشاری میشود
2.افزایش مقاومت برشی
3.کاهش وزن ان
4.افزایش مقاومت خمشی ان میشود
میشه 1و 4 برام توضیح بدید

--- در تیر از جنس بتن مسلح تحت بار ثقلی گسترده یکنواخت کدام شکل از مقاطع زیر از نظر عملکرد غیر اقتصادی تر خواهند بود
1.مقطع دایره
2.مقطع مستطیل
3.مقطعT
4.مقطعL

اینا که نوشتی مزایاشه؟ اخه 2 که غلطه



[سوسن طاهری]

اینا که نوشتی مزایاشه؟ اخه 2 که غلطه

نه اینا سوال 4 گزینه ای هستن جوابشون میخوام؟



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

لانه زنبوری شدن یک تیر فولادی سبب:
1. افزایش مقاومت کششی و فشاری میشود
2.افزایش مقاومت برشی
3.کاهش وزن ان
4.افزایش مقاومت خمشی ان میشود
میشه 1و 4 برام توضیح بدید

--- در تیر از جنس بتن مسلح تحت بار ثقلی گسترده یکنواخت کدام شکل از مقاطع زیر از نظر عملکرد غیر اقتصادی تر خواهند بود
1.مقطع دایره
2.مقطع مستطیل
3.مقطعT
4.مقطعL

به نظر من
جواب سوال اول میشه افزایش مقاومت خمشی چون با لانه زنبوری کردن مصالح در فاصله دورتر ار مرکز قرار میگیره یعنی ممان اینرسی زیاد میکنیم اما اگه به خاطر این که سوراخ تو جان تیر ایجاد شده مقاومت برشی که برایند کشش و فشار هستش ضعیف هستش

جواب سوال دوم هم فک کنم 4میشه چون تیری که تحت بار گسترده باشه در قسمت پایینش کشش و در بالاش فشار ایجاد میشه ولی فرم Lبرای برعکس این قضیه صادقه



[mrsetareh]

تا اونجا که من بلدم درسته که افزایش ارتفاع سازه ورق تاشده باعث افزایش مقاومت خمشی میشه،اما تا یه حدی،از حد که بگذره خطر کمانش وجود داره
اما تو شکلی که شما گزاشتین چون ورق تاشده نقش یه سایبان طره ای داره خطر پیچش داره

بله، جواب پیچش میشه، اما خوب در مقابل کمانش چطور مقاومت میکنه ؟ این یکم برام نا معلومه !؟ ممنون میشم اگر بگید.
(به نظرم در هر دو سمت سازه تگیه گاه داشته باشیم، یه طف ستون و اون طرف روی دیوار)

مهندس mary p میگه چون چهار بخشی شده در برابر کمانش مقاومت میکنه، اگر امکانش هست برای اطلاعات بیشتر منبع دقیقشو معرفی کنید.



[سوسن طاهری]

به نظر من
جواب سوال اول میشه افزایش مقاومت خمشی چون با لانه زنبوری کردن مصالح در فاصله دورتر ار مرکز قرار میگیره یعنی ممان اینرسی زیاد میکنیم اما اگه به خاطر این که سوراخ تو جان تیر ایجاد شده مقاومت برشی که برایند کشش و فشار هستش ضعیف هستش

جواب سوال دوم هم فک کنم 4میشه چون تیری که تحت بار گسترده باشه در قسمت پایینش کشش و در بالاش فشار ایجاد میشه ولی فرم Lبرای برعکس این قضیه صادقه

دومیو زده گزینه یک!که فکر کنم گزینه درست باشه چون ضخامتش کم هستش!تازه تو این حرفی از جهت قرار گیری نزده شاید جهتش برعکس چیزی باشه که فکر میکنید!
واسه سوال اول مگه نمیگیم خمش همون ترکیبی از فشار و کشش! یعنی گزینه یک نمیتونه درست باشه!؟؟؟



[mrsetareh]

تا اونجا که من بلدم درسته که افزایش ارتفاع سازه ورق تاشده باعث افزایش مقاومت خمشی میشه،اما تا یه حدی،از حد که بگذره خطر کمانش وجود داره
اما تو شکلی که شما گزاشتین چون ورق تاشده نقش یه سایبان طره ای داره خطر پیچش داره

دومیو زده گزینه یک!که فکر کنم گزینه درست باشه چون ضخامتش کم هستش!
واسه سوال اول مگه نمیگیم خمش همون ترکیبی از فشار و کشش! یعنی گزینه یک نمیتونه درست باشه!؟؟؟

2. اره همون طور که میگی گزینه 1 میشه به این دلیل که ارتفاع موثر جان تیر در مقطه دایره ای کم میشه (بر اساس یکی از صفحه های سازه در معماری یا مبانی سازه ای) و چون تغییر شکل تیر نسبت عکس با مکعب ارتفاع تیر داره (بر اساس یکی از صفحه های درک رفتار سازه ها) پس ارتفاع موثر کمتر مقطع لوله ای تاثیر منفی بیشتری روی عملکرد تیر داره. و منجر به مقاومت خمشی کمتر تیر که در واقع وظیفه اصلیشه میشه.


1.در مورد سوال اول هم همون طور که میگی "خمش همون ترکیبی از فشار و کشش!" ، درسته اما در تیر لانه زنبوری صدق نمیکنه، چون عرض بالها که ثابته و فقط ارتفاع تغییر کرده پس مقاومت خمشی افزایش پیدا میکنه.



[mary p]

بله، جواب پیچش میشه، اما خوب در مقابل کمانش چطور مقاومت میکنه ؟ این یکم برام نا معلومه !؟ ممنون میشم اگر بگید.

مهندس mary p میگه چون چهار بخشی شده در برابر کمانش مقاومت میکنه، اگر امکانش هست برای اطلاعات بیشتر منبع دقیقشو معرفی کنید.

صفحه 243 و 244 کتاب پوسته و سازه های ورق تاشده و شکل صفحه 244 قسمت بالا(6-19) لبه ای که بر می گرده به عنوان سخت کننده هست،از منبعی نگفتم ممکنه درست باشه و ممکنه غلط استدلال خودم بود.



[mrsetareh]

صفحه 243 و 244 کتاب پوسته و سازه های ورق تاشده و شکل صفحه 244 قسمت بالا(6-19) لبه ای که بر می گرده به عنوان سخت کننده هست،از منبعی نگفتم ممکنه درست باشه و ممکنه غلط استدلال خودم بود.

بله دقیقا 17 - 18 صفحه جلوتر در مورد همین تصویر توضیح داده. و در توضیح هم همون طوریه که گفتید.

مرسی



[سوسن طاهری]

2. اره همون طور که میگی گزینه 1 میشه به این دلیل که ارتفاع موثر جان تیر در مقطه دایره ای کم میشه (بر اساس یکی از صفحه های سازه در معماری یا مبانی سازه ای) و چون تغییر شکل تیر نسبت عکس با مکعب ارتفاع تیر داره (بر اساس یکی از صفحه های درک رفتار سازه ها) پس ارتفاع موثر کمتر مقطع لوله ای تاثیر منفی بیشتری روی عملکرد تیر داره. و منجر به مقاومت خمشی کمتر تیر که در واقع وظیفه اصلیشه میشه.


1.در مورد سوال اول هم همون طور که میگی "خمش همون ترکیبی از فشار و کشش!" ، درسته اما در تیر لانه زنبوری صدق نمیکنه، چون عرض بالها که ثابته و فقط ارتفاع تغییر کرده پس مقاومت خمشی افزایش پیدا میکنه.

یعنی اگه عرض بالها تغییر کنه ممکن بود گزینه یک درست باشه؟



[ghasedakkk]

یعنی اگه عرض بالها تغییر کنه ممکن بود گزینه یک درست باشه؟

سلام
سعی میکنم اینجا زیاد پست نزارم ولی دیدم یه کم داره موضوع گره میخوره گفتم یه راهنمایی کنم:
در مورد سوال دوم قبلا تو همین تاپیک مفصل راجع بهش بحث شده. اگه بتونی بخونی خوبه.
در مورد سوال اول: ببین ما با لانه زنبوری کردن یه مقطع داریم ممان اینرسی مقطع را بدون افزایش مصالح افزایش میدیم. و ممان اینرسی چیزیه که مقاومت خمشی به شدت به اون وابسته است.درسته که خمش ترکیب کشش و فشاره ولی در این جا منظور کشش یا فشار صرفه. و نگفته کشش یا فشار ناشی از نیروی خمشی.
در حالی که ما اگه بخواهیم یه مقطع را در برابر فشار یا کشش مقاوم کنیم کافیه که یا سطح مقطع اون را افزایش بدیم یا جنس مصالح را عوض کنیم.



[mrsetareh]

یعنی اگه عرض بالها تغییر کنه ممکن بود گزینه یک درست باشه؟

مطمعنا در این تست گزینه 4 درسته،

اما اگر اشاره میشد که با لانه زنبوری کردن تیر عرض بالها هم افزایش پیدا کنه، در این صورت باز هم مقاومت خمشی زیاد میشه و اگر منظور از گزینه یک ، افزایش مقاومت کششی و فشاری تیر ، افزایش سطح مقطع بالها و در نتیجه مقاومت بالها باشه گزینه 1 هم میتونه گزینه صحیحی باشه ولی چون به نظر من کمی گزینه گنگی میاد ترجیحا با اطمینان نمیشه گفت منظور دقیقش چیه و برداشت من به این صورت بود.

( اگر عرض بالها تغییر میکرد و عریض تر می شد در بال بالا و پایین به ترتیب افزایش مقاومت فشاری و کشش رو داشتیم. )



[digitalarch]

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

رفع اشکال دروس فنی ساختمان آزمون ارشد معماری

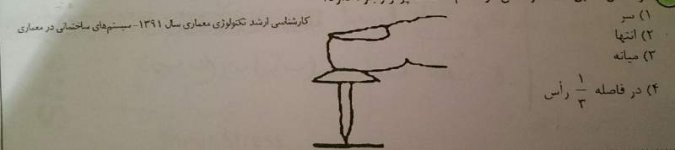

جواب این سوال رو کسی با ذکر منبع میدونه



[shirin.mohandes]

جواب این سوال رو کسی با ذکر منبع میدونه

عزیزم روی سوال نیوفتاده...فک کنم روی سوال تمرکز تنش باشه....که انتها میشه....تو نقاط نوک تیز....سوراخ ها....و یه جای دیگه که یادم نمیاد منبع:جزوه سروش نیا



[shirin.mohandes]

سلام بچه ها چنتا سوال دارم ازتون
1....آیا قلب بندی ورق تاشده دشوار نیست؟؟
2....تو ورق تا شده با افزایش ارتفاع ،مقاومت خمشی چرا بیشتر میشه؟؟؟یه جایی خونده بودم یادم رفته.....
3....چرا ورق های با ارتفاع مقطع کوتاه تنش بیشتری تحمل میکنن اما کمانش کمتر؟؟؟اصلا منظور از ارتفاع مقطع چیه؟؟؟
تو ورق تاشده لبه ها رو چرا ضخیم میکنیم؟؟؟برای جلوگیری از لرزش.....حالا چرا برا جلوگیری از لرزش ضخیمش میکنیم؟؟؟من خودم فک میکنم باعث سنگین شدنش میشه...یعنی به روش سنگین کردن از لرزش جلوگیری میکنیم...آیا درسته؟؟؟
تو ورق تاشده سه بخشی نوشته بهترین ارتفاع برای آن یک دهم دهانه است....و حداکثر شیب مقطع 40 درجه....دهانه اینجا منظورش طول ورق باشه فک کنم....آره؟؟؟
ممنون میشم اگه جواب بدین
