من قبول شدم
رفع اشکال | دروس فنی ساختمان آزمون ارشد معماری
- شروع کننده موضوع DDDIQ
- تاریخ شروع
من قبول شدم
اره اون درسته ولی برای مثلا ی مربع میگم و یک مثلث اگه یکی از عضو ها تک بیفته اون عضو ایا صفر میشه؟ تا اونجایی که بررسی کردم فقط برای مربع این موضوع درسته!چون فکر کنم توی مثلث تجزیه وجود داره این قضیه درست نباشه
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
تکنو یا انرژی?درصد و رتبتونو میتونم بدونم
خانم مهندس پارسال تکنو قبول شدن
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
گزینه 3
ArchitecT EhsaN
کاربر بیش فعال
گزینه دوم جواب هست.
گزینه اول غلطه به خاطر اینکه بارگذاری نامتقارنه و جابجایی داره و به همین دلیل هم گزینه سه غلطه. گزینه چهار هم عکس مطلب رو گفته. توصیه میکنم مثال پل ار فصول اول درک و رفتار سازه ها رو بخونید.
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
فقط مگه اینجا وزن ادمی که روشه مدنظر نیست برای مولفه عمودی?وزن اون ادمه که ثابته هر جا وایسته
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
ممنون
فقط مگه اینجا وزن ادمی که روشه مدنظر نیست برای مولفه عمودی?وزن اون ادمه که ثابته هر جا وایسته
ArchitecT EhsaN
کاربر بیش فعال
بله وزن ثابت هست مکان که ثابت نیست. نزدیک هر کدوم از تکیه‌گاه‌ها باشه اون تکیه‌گاه وزن بیشتری تحمل میکنه.
گزینه 4 درست نیس؟ به خط عمود نزدیک باشه یعنی افتش بیشتر باشه هر کابلیم افتش زیاد باشه نیروی کششی کمتری داره.............
nasim666
عضو جدید
بنظر منم گزینه 4 درسته!
ArchitecT EhsaN
کاربر بیش فعال
هر کابلیم افتش زیاد باشه نیروی کششی کمتری نداره بلکه نیروی افقی و رانش کمتری داره و نیروی عمودی بیشتر که همون کشش هست.
نه نه گزینه 4 کاملا برعکسه....وقتی بارگذاری نامتقارنه عضوی که به خط عمود نزدیک تره نیروی کششی بیشتری تحمل میکنه
منم از گزینه 2 مطمئن نبودم با رد گزینه به 2 رسیدم
نیروی عمودی که ثابت هس با افت بیشتر نیرو افقی کم میشه نیرو کششیم برایند این 2تاس پس کم میشه.......با افت بیشتر نیروی کششی کم میشه عین جمله سازه در معماری....صفحه 75
اینی که شما میگین مال تیر نیس؟ اتفاقا به نظر من روی کابل اون قسمت کابل که طولش زیاده کشش بیشتر میشه ....اگه کسی میتونه یه رفرنس بده که مثلا تو کابل عین تیر تکیه گاهی که به بار نزدیکه عکس العملشم بیشتره...
ArchitecT EhsaN
کاربر بیش فعال
ببینید شما اشتابهتون اینه که میگید با کاهش نیروی افقی نیروی برآیند کم میشه. درست و این زمانیه که بار متقارن باشه ولی اینجا بار متقارن نیست. در نتیجه نیروهای عمودی برابر نیست. درنتیجه برآیندها برابر نیست.
هر کابل هم که به خط عمود نزدیکتر باشد توی بارهای نامتفارن کشش بیشتری داره نه کمتر.
صفحه 75 و 76 سازه در معماریو بخونین به حرفم میرسین..............بارم وقتی نامتقارن باشه نیروهای افقیشون یکیه ولی نیروی عمودی متفاوت دارن دیگه...........حالا خود کتاب گفته افت بیشتر مساوی نیروی کششی کم هس با این حساب اون قسمت طناب که عمودی تره کشش کمتر داره .....حالا چون نیروهای افقی یکسانند پس نیروی عمودی اون قسمت کابل که افقیتره بیشتر میشه......اصن هیچ جای کتاب من ندیدم در مورد اندازه نیروهای عمودی بار نامتقارن تو کابل بنویسه این تحلیلام طبق نوشته های کتاب بود
اگه منبعی دارین برا جمله اخرتون ممنون میشم بگین گیج شدم...........
ArchitecT EhsaN
کاربر بیش فعال
والا منم گیج شدم.
من حد توضیح دادنم دیگه همینه
فکر کنم به کلید سوالات مراجعه کنید جواب بگیرید. اگه جواب دیگه‌ای به ذهنم رسید بهتون میگم حتما

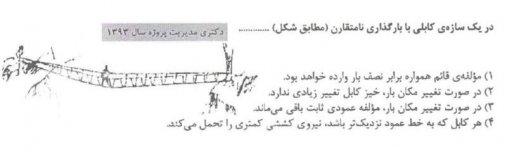

سلام جواب این سوال: 2) در صورت تغییر مکان بار ،خیز کابل تغییری زیادی ندارد.
پاسخ تشریحی استاد سروش نیا :
شماره 1 : زمانی درسته که کابل متقارن باشه ، یعنی انسان در وسط باشه .
شماره 4 : نیروی کششی بیشتر میشه.

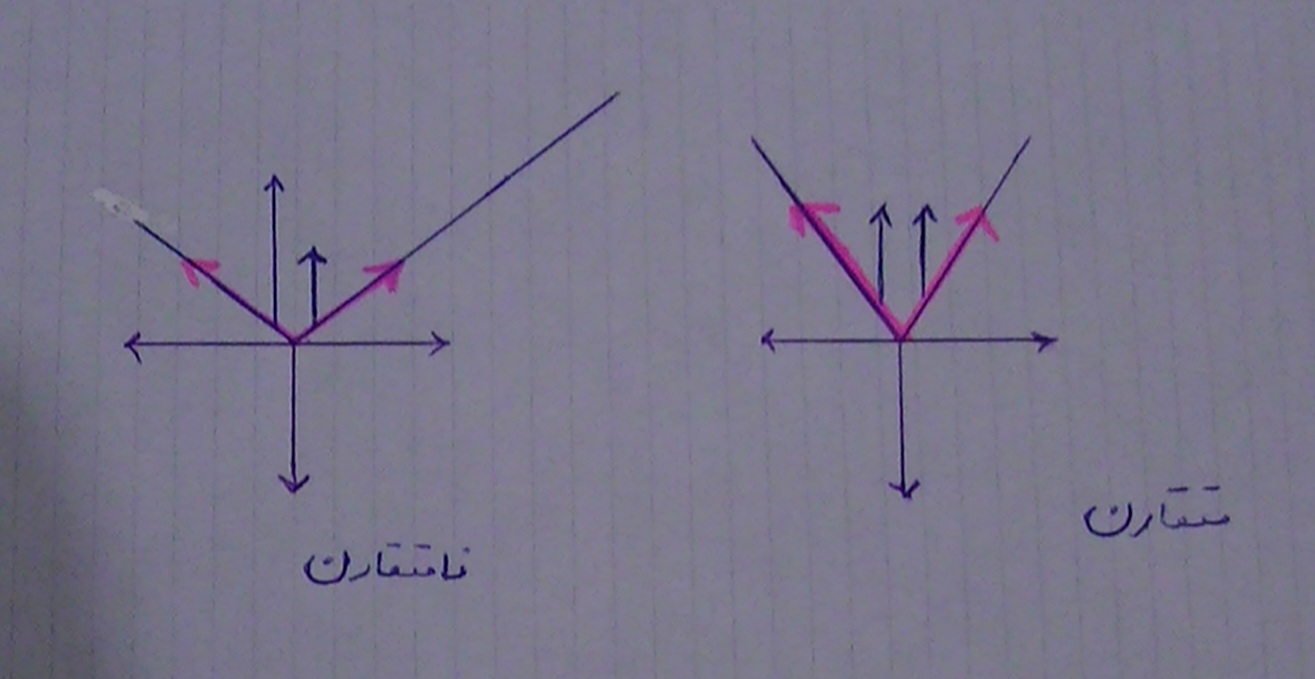

این عکس روببینید:
http://s5.picofile.com/file/8161649534/Untitled.jpg
در این شکل ها نیروهای کابل رو تجزیه کردند سمت راستی ،متقارنه ،مولفه های افقی باهم برابرند و مولفه های عمودی هم باهم برابرند.
سمت چپی، نامتقارنه ، مولفه های افقی باهم برابر هستند، اما مولفه های عمودی یکیشون بزرگتره.
آخرین ویرایش:

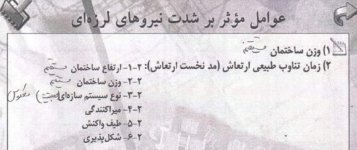

بچه ها یه سوال مبتدی! که تازه برای من ابهام شده : اینجا که جلو 3 تا فاکتور اول نوشته نسبت مستقیم و معکوس (برای وزن، ارتفاع و صلبیت) منظورش ارتباط شون با زمان تناوبه یا با شدت لرزه؟!
از یه طرف وزن ارتباطش با شدت لرزه مستقیمه یعنی هر چی سنگین تر باشه بدتره! (درسته دیگه؟!)
حالا از یه طرف دیگه اگه وزن ساختمان ارتباط مستقیم داره با تناوب، تناوبم که خودش ارتباط معکوس داره با شدت لرزه پس یعنی وزن اگه زیاد باشه از نظر بیشتر شدن دوره ی تناوب (و در نتیجه کمتر شدن شدت لرزه
) برا ساختمان خوبه؟!
پیشاپیش مرسی
: اینجا که جلو 3 تا فاکتور اول نوشته نسبت مستقیم و معکوس (برای وزن، ارتفاع و صلبیت) منظورش ارتباط شون با زمان تناوبه یا با شدت لرزه؟! از یه طرف وزن ارتباطش با شدت لرزه مستقیمه یعنی هر چی سنگین تر باشه بدتره! (درسته دیگه؟!)
حالا از یه طرف دیگه اگه وزن ساختمان ارتباط مستقیم داره با تناوب، تناوبم که خودش ارتباط معکوس داره با شدت لرزه پس یعنی وزن اگه زیاد باشه از نظر بیشتر شدن دوره ی تناوب (و در نتیجه کمتر شدن شدت لرزه
) برا ساختمان خوبه؟! پیشاپیش مرسی
اگه داشتم که جواب میگفتم چرااین گزینهاست ......................ندارمممممممممممم مرسی برا تحلیل هاتون خودم هم حدسم روی دو بودش ........
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
دقیقا سوال منم هستبچه ها یه سوال مبتدی! که تازه برای من ابهام شده
از یه طرف وزن ارتباطش با شدت لرزه مستقیمه یعنی هر چی سنگین تر باشه بدتره! (درسته دیگه؟!)
حالا از یه طرف دیگه اگه وزن ساختمان ارتباط مستقیم داره با تناوب، تناوبم که خودش ارتباط معکوس داره با شدت لرزه پس یعنی وزن اگه زیاد باشه از نظر بیشتر شدن دوره ی تناوب (و در نتیجه کمتر شدن شدت لرزه
مشاهده پیوست 229375
پیشاپیش مرسی
بچه ها میشه درباره عناصر افقی و عمودی و ضخامتشون توضیح میدید؟
ممنون
ممنون

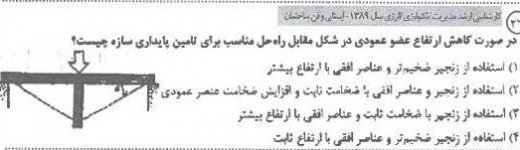

این سوال مبحث نیروهای کششی کابل هست .
عضو عمودی تعیین کننده ی افت کابله . می دونیم که نیروی کششی در راستای کابل یعنی مایل وارد میشه و هر نیروی مایلی به مولفه ی افقی و عمودی قابل تفکیکه .
مولفه ی عمودی همیشه ثابته ، چون نیروی وارده همواره ثابته ( در این سوال خاص . چون گفته که فقط عضو عمودی رو تغییر میده و نه بار رو )
مولفه ی افقی کشش درونی کابله . هر کابل تمایل داره به درون بریزه . رانش رو به داخل کابل = مولفه ی افقی .
هر قدر افت ( عضو عمودی ) کمتر بشه ، رانش افقی ( مولفه ی افقی نیروی کابل ) بیشتر میشه . رابطه ی عکس دارند = برای مهار رانش افقی بیشتر به تیر بزرگتری احتیاج هست ( یعنی عضو افقی پهن تر)
تغییرات افت بر روی مولفه ی عمودی نیرو بی تاثیره . همینطور ضخامت عضو عمودی هم بر بارهای وارده به اعضا بی تاثیره .
بچه ها یه سوال مبتدی! که تازه برای من ابهام شده
از یه طرف وزن ارتباطش با شدت لرزه مستقیمه یعنی هر چی سنگین تر باشه بدتره! (درسته دیگه؟!)
حالا از یه طرف دیگه اگه وزن ساختمان ارتباط مستقیم داره با تناوب، تناوبم که خودش ارتباط معکوس داره با شدت لرزه پس یعنی وزن اگه زیاد باشه از نظر بیشتر شدن دوره ی تناوب (و در نتیجه کمتر شدن شدت لرزه
مشاهده پیوست 229375
پیشاپیش مرسی
خیلی گذشته ولی من باز هم جواب میدم شاید دیدید
نیروی زلزله = ضریب زلزله * وزن ساختمان
ضریب زلزله = شتاب مبنای طرح * ضریب بازتاب * ضریب اهمیت ساختمان / ضریب رفتار ساختمان
شتاب مبنای طرح رو از روی نقشه ی پهنه بندی زلزله استخراج می کنند . مثلا اگر دو ساختمان در یک شهر قرار باشه ساخته بشه ، فقط همین شتاب مبنای طرح توشون برابره .
ضریب بازتاب به خاک و دوره ی تناوب ساختمان بستگی داره .
دوره ی تناوب ، مدت زمانیه که طول میکشه تا ساختمان یک نوسان کامل انجام بده . دوره ی تناوب به وزن ساختمان ( هر چه وزن بیشتر ، دوره ی تناوب بزرگتر ) ، به ارتفاع ساختمان ( هر چه بلندتر ، بیشتر ) و به نوع سیستم سازه ای ( هر چه منعطف تر ، بیشتر ) بستگی داره .
ضریب اهمیت ساختمان هم که یک عدد استخراجیه . باید از مقررات ملی در بیاد .
ضریب رفتار ساختمان هم بستگی به نوع سیستم سازه ای ساختمان داره .
این فرمولهای محاسبه ی زلزله است . پس وزن ساختمان هم با شدت لرزه و هم دوره ی تناوب رابطه ی مستقیم داره . دوره ی تناوب هم با شدت لرزه رابطه ی مستقیم داره . پس هیچ جایی این تناقض به وجود نمیاد .
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
از طرفی شما میگین شدت زلزله با دوره تناوب رابطه مستقیم داره(البته نفهمیدم دلیل این حرفتون چی بود)خب اینجوری یعنی دوره تناوب که چیز خوبیه با شدت زلزله که چیز بدیه رابطه مستقیم داره!!
شدت زلزله هم که اگه قرار باشه با وزن رابطه مستقیم داشته باشه دیگه هی تناقض بیشتر میشه یعنی دوره تناوب میگه وزن زیاد خوبه شدت زلزله میگه وزن زیاد بده!
رفع اشکال دروس فنی ساختمان آزمون ارشد معماری
پاراگراف اخر حرفتونو نفهمیدم ،خب بازم تناقضه که بالاخره دوره تناوب زیاد مگه چیز خوبی نیست?پس طبق توضیح شما وزن زیاد چون باهاش رابطه مستقیم داره پس وزن زیاد هم چیز خوبیهخیلی گذشته ولی من باز هم جواب میدم شاید دیدید
نیروی زلزله = ضریب زلزله * وزن ساختمان
ضریب زلزله = شتاب مبنای طرح * ضریب بازتاب * ضریب اهمیت ساختمان / ضریب رفتار ساختمان
شتاب مبنای طرح رو از روی نقشه ی پهنه بندی زلزله استخراج می کنند . مثلا اگر دو ساختمان در یک شهر قرار باشه ساخته بشه ، فقط همین شتاب مبنای طرح توشون برابره .
ضریب بازتاب به خاک و دوره ی تناوب ساختمان بستگی داره .
دوره ی تناوب ، مدت زمانیه که طول میکشه تا ساختمان یک نوسان کامل انجام بده . دوره ی تناوب به وزن ساختمان ( هر چه وزن بیشتر ، دوره ی تناوب بزرگتر ) ، به ارتفاع ساختمان ( هر چه بلندتر ، بیشتر ) و به نوع سیستم سازه ای ( هر چه منعطف تر ، بیشتر ) بستگی داره .
ضریب اهمیت ساختمان هم که یک عدد استخراجیه . باید از مقررات ملی در بیاد .
ضریب رفتار ساختمان هم بستگی به نوع سیستم سازه ای ساختمان داره .
این فرمولهای محاسبه ی زلزله است . پس وزن ساختمان هم با شدت لرزه و هم دوره ی تناوب رابطه ی مستقیم داره . دوره ی تناوب هم با شدت لرزه رابطه ی مستقیم داره . پس هیچ جایی این تناقض به وجود نمیاد .
از طرفی شما میگین شدت زلزله با دوره تناوب رابطه مستقیم داره(البته نفهمیدم دلیل این حرفتون چی بود)خب اینجوری یعنی دوره تناوب که چیز خوبیه با شدت زلزله که چیز بدیه رابطه مستقیم داره!!
شدت زلزله هم که اگه قرار باشه با وزن رابطه مستقیم داشته باشه دیگه هی تناقض بیشتر میشه یعنی دوره تناوب میگه وزن زیاد خوبه شدت زلزله میگه وزن زیاد بده!
من رفتم سوالتون رو با یه متخصص در میون گذاشتم :دی . حق با شماست . من اشتباه گفتم و الان این رو فهمیدم .
شدت زلزله با دوره ی تناوب ساختمان رابطه ی عکس داره . یه دوره ی تناوب دیگه هم داریم که مربوط به خود زلزله است .
هر قدر دوره ی تناوب ساختمان بیشتر باشه شدت زلزله کمتره . یعنی هر قدر وزن ساختمان کمتر ، دوره ی تناوب ساختمان بزرگتر و شدت زلزله کمتر . و کاملا بر عکسش هم صادقه . یعنی هر قدر وزن ساختمان بیشتر ، دوره ی تناوب ساختمان کمتر و شدت زلزله بیشتر .
ولی گفتند که اگر همین ساختمون با دوره ی تناوب بالا ، با زلزله ای مواجه بشه که دوره ی تناوب یکسان با دوره ی تناوب ساختمان داره ، عمل تشدید صورت می گیره . ساختمونی دوره ی تناوب 3 داره . خوب این خیلی بالاست ولی اگه زلزله ای با دوره تناوب 3 به این ساختمون وارد بشه ( که برابر با دوره ی تناوب ساختمانه ) تشدید اتفاق میفته و تخریب بالا میره .
اگه هنوز هم براتون سواله بگین که بپرسم براتون .
خیلی ممنون monire جان
من دقیقا سوالم همین قسمتیه که قرمزش کردم، پس وزن با تناوب ساختمان نسبت عکس داره؟! و اون کلمه ی "مستقیم" که تو جزوه نوشتن مربوط به ارتباط هر کدوم از این موارد (وزن، ارتفاع و صلبیت) با شدت لرزه ست؟!Similar threads
