ما اتصالاتمون یا مفصلیه یا نیمه صلبه یا صلبه!که به صلب می گن خمشی.
دیگه پیچشی و کششی و فشاری نداریم!
مفصلی با پیچ دوتا نبشی اینور اونور تیر می زنن.
نیمه صلب یه نبشی زیرش و یه ورق روسری روش.
صلب هم دو تا ورق بالا و پایینش می زارن.روسری و زیرسری.
رفع اشکال | دروس فنی ساختمان آزمون ارشد معماری
- شروع کننده موضوع DDDIQ
- تاریخ شروع
دیگه پیچشی و کششی و فشاری نداریم!
مفصلی با پیچ دوتا نبشی اینور اونور تیر می زنن.
نیمه صلب یه نبشی زیرش و یه ورق روسری روش.
صلب هم دو تا ورق بالا و پایینش می زارن.روسری و زیرسری.
ورق روسری و زیرسری منظورت چیه؟
چرا گزینه 3؟؟؟؟؟؟؟؟؟؟/
چند تا سوال برای درز انقطاع تو این سوال
چرا تو حل مسله از ساختمون 15 متری استفاده کرده چرا ساختمون 25 متری رو حساب نکرده؟
چرا با این ک گفته از تراز روی شالوده ولی اون 3 متر رو به 15 اضاف نکرده ؟
چرا تو حل مسله از ساختمون 15 متری استفاده کرده چرا ساختمون 25 متری رو حساب نکرده؟
چرا با این ک گفته از تراز روی شالوده ولی اون 3 متر رو به 15 اضاف نکرده ؟

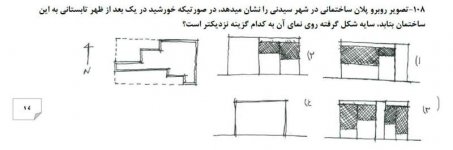

اول فکر کردم اشتباست ولی الان با کلی دقت فهمیدم همون 3 درست هستش بعداظهر تابستان سیدنی یعنی انگار از سمت غرب داره تابش میکنه ولی کمی مایل به شمال ک تو سایه گزینه 3 دقت کنید میبینید ک بخش سمت راست ساختمون کمی سایش پایین تر از سمت چپشه
تو آنالیز تیر ها دو تا چیز مهم اند:آنالیز الاستیک-آنالیز پلاستیک
تو آنالیز پلاستیکه که فولاد در اتصال صلب به لنگر پلاستیک می رسه و می گیم مفصل پلاستیک رخ داده.
مفصل پلاستیک تو مهاربندی در کتاب طراحی لرزه ای رو یادتونه؟این محدوده رو باید تقویت کرد.وسط تیر
________________
____________________
______________
______________
سازه نامعین مستحکم تر از سازه معینه.
تغییر شکل سازه نامعین کمتر از معینه.
به نعداد درجه نامعینی هر سازه ، به همون تعداد امکان تشکیل مفصل پلاستیک هست،یعنی تو تیر دوسر گیردار که 6 عکس العمل تکیه گاهی داره و 3 تاش نامعینی سازه رو زیاد کرده، امکان تشکیل 3 مفصل پلاستیک هست.
______________
______________
آرماتور ممان منفی تو تکیه گاه ها و یک پنجم تکیه گاه.
آرماتور ممان مثبت هم همون آرماتورهای طولی کششی تو وجه پایینه تو بتن.
تو آنالیز پلاستیکه که فولاد در اتصال صلب به لنگر پلاستیک می رسه و می گیم مفصل پلاستیک رخ داده.
مفصل پلاستیک تو مهاربندی در کتاب طراحی لرزه ای رو یادتونه؟این محدوده رو باید تقویت کرد.وسط تیر
________________
____________________
______________
______________
سازه نامعین مستحکم تر از سازه معینه.
تغییر شکل سازه نامعین کمتر از معینه.
به نعداد درجه نامعینی هر سازه ، به همون تعداد امکان تشکیل مفصل پلاستیک هست،یعنی تو تیر دوسر گیردار که 6 عکس العمل تکیه گاهی داره و 3 تاش نامعینی سازه رو زیاد کرده، امکان تشکیل 3 مفصل پلاستیک هست.
______________
______________
آرماتور ممان منفی تو تکیه گاه ها و یک پنجم تکیه گاه.
آرماتور ممان مثبت هم همون آرماتورهای طولی کششی تو وجه پایینه تو بتن.
hdk [,hf alh
چند تا سوال برای درز انقطاع تو این سوال
چرا تو حل مسله از ساختمون 15 متری استفاده کرده چرا ساختمون 25 متری رو حساب نکرده؟
چرا با این ک گفته از تراز روی شالوده ولی اون 3 متر رو به 15 اضاف نکرده ؟
نما رو فقط تو گزینه یک درست کشیده تو بقیه اشتباهه!!!!!!!!!
نمای جدارهایی که روش سایه میوفته رو کشیده ....جوابم نمای جداره ی غربیه....چون سایه روی این جداره میوفته
این از اون سوالهاییه ک خیلی خفنه و خودت باید نماهای چهار طرف و با سایش در نظر داشته باشی. نمای گزینه 3 میشه نمای غربی . با دقت تر به نمای غربی نگاه ک و خورشید رو سمت غرب کمی شمال تصور کن درست در میاد
آخه چرا گزینه 3 درسته؟ من هرجا دیدم گزینه 1 یا 4 اجرا شده
اگه این گوشه تیز بگیره به یکی ک پاره پوره میکنه دست و بال و لباس ادمو
اگه این گوشه تیز بگیره به یکی ک پاره پوره میکنه دست و بال و لباس ادمو
Roxana.a
عضو جدید
دقیقا مشکل منم هست!آخه چرا گزینه 3 درسته؟ من هرجا دیدم گزینه 1 یا 4 اجرا شده
اگه این گوشه تیز بگیره به یکی ک پاره پوره میکنه دست و بال و لباس ادمو
Roxana.a
عضو جدید
این تصویری که گذاشتید اتصال مفصلیه! نه گیردار
Roxana.a
عضو جدید
تیر ساده که معین هستش ولی یه مفصل پلاستیک داره.تو آنالیز تیر ها دو تا چیز مهم اند:آنالیز الاستیک-آنالیز پلاستیک
تو آنالیز پلاستیکه که فولاد در اتصال صلب به لنگر پلاستیک می رسه و می گیم مفصل پلاستیک رخ داده.
مفصل پلاستیک تو مهاربندی در کتاب طراحی لرزه ای رو یادتونه؟این محدوده رو باید تقویت کرد.وسط تیر
________________
______________
______________
سازه نامعین مستحکم تر از سازه معینه.
تغییر شکل سازه نامعین کمتر از معینه.
به نعداد درجه نامعینی هر سازه ، به همون تعداد امکان تشکیل مفصل پلاستیک هست،یعنی تو تیر دوسر گیردار که 6 عکس العمل تکیه گاهی داره و 3 تاش نامعینی سازه رو زیاد کرده، امکان تشکیل 3 مفصل پلاستیک هست.
______________
______________
آرماتور ممان منفی تو تکیه گاه ها و یک پنجم تکیه گاه.
آرماتور ممان مثبت هم همون آرماتورهای طولی کششی تو وجه پایینه تو بتن.
Roxana.a
عضو جدید
از نظر مقاومت پیچشی یه میله تو پر از یه میله توخالی با همون شعاع مقاوم تره ولی از نظر اقتصادی لوله توخالی مناسب تره. (منبع : جزوه سروش نیا)
همشون صلب هستند!
تیر ساده یعنی هر طرف 2 واکنش تکیه گاهی ولی گیردار یعنی 3 واکنش تکیه گاهی!
Roxana.a
عضو جدید
من نگفتم کمانش و کمانش جانبی! بین کمانش و برش شک دارم!منظور از کمانش بال فشاری همون کمانش جانبی تیر......جایی دیدی هردو رو بدن تو گزینه ها؟ نمیدن خوب.....راستی تو همون جزوه سروش نیا که داری میخونی این مطلب هس...
Roxana.a
عضو جدید
خب منم همین فکرو میکردم ولی تو کتاب درک و رفتار زده برش!به نظر من اگر سطح ورق رو به داخل جان جوش بدن مثل لانه زنبوری واسه برشه ولی اگر قسمت ضخامت ورق به داخل جان جوش بخوره مثل سوال پارسال معماری داده بود واسه کمانشه
Roxana.a
عضو جدید
نه.تیر ساده یکی از تکیه گاهاش غلتکیه!
Roxana.a
عضو جدید
این عکس واقعی که گذاشتید مفصلیه.چون جان تیر از ستون فاصله داره
ببینید ، با فاصله یا بی فاصله ، ورق روسری و زیر سری برای تحمل خمشی طراحی می شن.ورق روسری با یه شیب هم می تونه طراحی بشه.
تو مفصلی با نبشی زوج ، جان تیر رو به ستون می چسبونن و تمام.
Roxana.a
عضو جدید
اتفاقا بهتره شما دقت کنید و این روزای دم کنکور اطلاعات اشتباه نذارید.تعریف ما از تیر ساده تیریه که یک تکیه گاهش مفصلیه و یکی دیگش غلطکی مفصلی.صفحه 171 سازه در معماری.یک مفصل پلاستیک داره.با اینکه درجه نامعینی ندارهلطفا بیشتر بخونین.
تیر ساده دو نوعه:
1.مفصلی
2.غلتکی
من دیگه حرفی ندارم.......................
عزیزم درسته جان تیر از ستون فاصله داره اما اون نبشیا یا ورقه هایی که بالا و پایین تیر جوش دادن باعث میشه مانع چرخش تیر بشه و اتصال گیردار بشه ....اگه اون ورق بالا و پایین رو نداشت حرف شما درست بود و مفصلی بود
من هم همینطور
