رفع اشکال | دروس فنی ساختمان آزمون ارشد معماری

[ne.arch]



[sara_slash1]

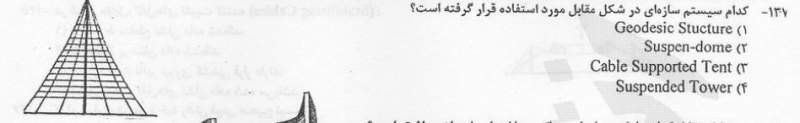

مشاهده پیوست 190646

3؟؟؟؟؟؟؟



[ex5*ser]

مشاهده پیوست 190646

2 گنبد معلق مقعر مهارشده با کابل



[architect2020]

مشاهده پیوست 190646
2



[ne.arch]

مشاهده پیوست 190646
2

2 گنبد معلق مقعر مهارشده با کابل

مطمئن هستید به جواباتون؟
تو جزوه سروش نیا زده 4! تو کلید زده 3! شما هم که میگید2!!!



[samaneh.mhsn]

مشاهده پیوست 190646

٣؟؟؟ خب شكل چادره متكى به كابلم كه هس. هان؟؟



[ne.arch]

٣؟؟؟ خب شكل چادره متكى به كابلم كه هس. هان؟؟

سازمان سنجش اینو زده ..... اما متکی بر کابل وقتی میشه که چادر از کابل آویزون باشه در این حالت کابل به صورت خط صافه نه منحنی.....وقتی کابل منحنی باشه میشه معلق......با این استدلال حرف exو2020 درسته...اما سازمان سنجش :|



[mahyarSAMSUNG]

میشه لینو یکی برای من توضیح بده کاملا با مقایسه سوال و جواب احساس میکنم گیج شدم



[ex5*ser]

سازمان سنجش اینو زده ..... اما متکی بر کابل وقتی میشه که چادر از کابل آویزون باشه در این حالت کابل به صورت خط صافه نه منحنی.....وقتی کابل منحنی باشه میشه معلق......با این استدلال حرف exو2020 درسته...اما سازمان سنجش :|

تو جزوه سروش نیا بعد بادبان ، تو قسمت معلق ، اینا رو سیستم معلق محدب یا مقعر با مهاربندی روش گفته.
دیگه من کاری به درست یا غلط بودن پاسخنامه آخر جزوه ندارم.خیلی وقت ها غلط زدن.



[samaneh.mhsn]

سازمان سنجش اینو زده ..... اما متکی بر کابل وقتی میشه که چادر از کابل آویزون باشه در این حالت کابل به صورت خط صافه نه منحنی.....وقتی کابل منحنی باشه میشه معلق......با این استدلال حرف exو2020 درسته...اما سازمان سنجش :|

من رو اين حساب گفتم كه اون عموديا فرم tent رو مى سازن بعدش متكى به اون مهاراى افقى هستن واسه پايدارى، cable supported مى شن با اونا يعنى. .. سوال چه ساليه؟ من برم كنكاشو نگاه كنم؟



[Roxana.a]

ببینید ، با فاصله یا بی فاصله ، ورق روسری و زیر سری برای تحمل خمشی طراحی می شن.ورق روسری با یه شیب هم می تونه طراحی بشه.
تو مفصلی با نبشی زوج ، جان تیر رو به ستون می چسبونن و تمام.

تو عناصرجزییات دیدم که نوشته اگه فاصله داشت مفصلیه.یه نمونشم بود ولی زیرسری داشت.رو سری نداشت.ینی اگه زیر سری داشت و روسری نداشت مفصلیه؟



[Roxana.a]

من دیگه حرفی ندارم.......................

دعوا که نداریم! شما به من بگو تو کتاب سازه چرا این تیر رو که درجه نامعینی نداره مفصل پلاستیکی براش گرفته؟



[ex5*ser]

تو عناصرجزییات دیدم که نوشته اگه فاصله داشت مفصلیه.یه نمونشم بود ولی زیرسری داشت.رو سری نداشت.ینی اگه زیر سری داشت و روسری نداشت مفصلیه؟

ببینید در نیمه صلب یه نبشی زیرش و یه روسری روش می زارن.
تو صلب تو تا ورق رو و زیرش می زارن.
تو مفصلی هم دو تا نبشی جان تیر رو به ستون می چسبونه.

دعوا که نداریم! شما به من بگو تو کتاب سازه چرا این تیر رو که درجه نامعینی نداره مفصل پلاستیکی براش گرفته؟

دعوا نداریم!
آنالیز پلاستیک واسه نامعینی هم هست یعنی اگه تیر دو سر گیر دار باشه ، احتمال وقوع مفصل پلاستیکش 3 تاست ولی اگه عکس العمل های تکیه گاهیش کمتر از 3 بود دیگه احتمال مفصل پلاستیک نداره.



[ne.arch]

من رو اين حساب گفتم كه اون عموديا فرم tent رو مى سازن بعدش متكى به اون مهاراى افقى هستن واسه پايدارى، cable supported مى شن با اونا يعنى. .. سوال چه ساليه؟ من برم كنكاشو نگاه كنم؟

سال 86 هنر ساخت



[samaneh.mhsn]

سال 86 هنر ساخت

زده ٤ !
از ميان گزينه ها تنها گزينه ٤ را مى توان برگزيد، چرا كه گنبد ژئودزيك نيست، گزينه ٢ نيز مردود است زيرا فرم گنبدى و ميله هاى عمودى گنبد معلق( كابلى) در آن مشاهده نمى شود. اما گزينه ٣ بسيار نزديك به پاسخ سوال بوده و ممكن است آن را اشتباه گرفت.. اما دقت كنيد كه نشانه هاى سازه غشايى را ندارد( يعنى لبه هاى مقعر و سرستون قارچى) منبع تصوير كتاب سازه هاى ساختمان بلند حجت الله عادلى ص ٣٠٣



[ne.arch]

زده ٤ !
از ميان گزينه ها تنها گزينه ٤ را مى توان برگزيد، چرا كه گنبد ژئودزيك نيست، گزينه ٢ نيز مردود است زيرا فرم گنبدى و ميله هاى عمودى گنبد معلق( كابلى) در آن مشاهده نمى شود. اما گزينه ٣ بسيار نزديك به پاسخ سوال بوده و ممكن است آن را اشتباه گرفت.. اما دقت كنيد كه نشانه هاى سازه غشايى را ندارد( يعنى لبه هاى مقعر و سرستون قارچى) منبع تصوير كتاب سازه هاى ساختمان بلند حجت الله عادلى ص ٣٠٣

:| :| حفظ کنیم ....برج معلق برج معلق برج......
اما خدایی برج معلقم بهش میخوره ......بقول همشهری شما و همنام من چرا که نه!



[samaneh.mhsn]

:| :| حفظ کنیم ....برج معلق برج معلق برج......
اما خدایی برج معلقم بهش میخوره ......بقول همشهری شما و همنام من چرا که نه!

اَى!! ما اونو اخراجش كرديم از شهروندى اصفهان! چيزاى زيادى هستن كه فقط بايد حفظ كنيم!! اى خداااااا!



[Roxana.a]

ببینید در نیمه صلب یه نبشی زیرش و یه روسری روش می زارن.
تو صلب تو تا ورق رو و زیرش می زارن.
تو مفصلی هم دو تا نبشی جان تیر رو به ستون می چسبونه.


دعوا نداریم!
آنالیز پلاستیک واسه نامعینی هم هست یعنی اگه تیر دو سر گیر دار باشه ، احتمال وقوع مفصل پلاستیکش 3 تاست ولی اگه عکس العمل های تکیه گاهیش کمتر از 3 بود دیگه احتمال مفصل پلاستیک نداره.

خب شما به من گفتید بهتره بشتر بخونم تا بفهمم که تیر ساده دو نوع داریم 1.مفصلی 2. غلطکی و یه سری تصاویر بی ربط هم گذاشتید و من گفتم تیر ساده یک نوع داریم تیری که یک سرش غلطک باشه و سر دیگش مفصل. دوست عزیزیم این وسط یه تاپیک بی ربط گذاشتن.خب امیدوارم این تصویر قانعتون کنه



[ex5*ser]

خب شما به من گفتید بهتره بشتر بخونم تا بفهمم که تیر ساده دو نوع داریم 1.مفصلی 2. غلطکی و یه سری تصاویر بی ربط هم گذاشتید و من گفتم تیر ساده یک نوع داریم تیری که یک سرش غلطک باشه و سر دیگش مفصل. دوست عزیزیم این وسط یه تاپیک بی ربط گذاشتن.خب امیدوارم این تصویر قانعتون کنه
مشاهده پیوست 190671

بابا این تیر اصلا کاربرد ساختمانی نداره و این جا ساده بهش گفتن ،از یه عمران بپرسی یه چیزه دیگه می گه.تو معماری این کتاب ها پره!
هر کی به هر چی یه اسم گذاشته.با اسم تیر ساده حفظ کردن هیچ فایده ای برای شما و هیچ کسی نداره.
همین اتکا کردن رو از یه عمرانی بپرس و بهت می گه بدرد نخوره و میلگرد تقویت کردن بهتر از اونه و میلگرد زیاد گذاشتن بهتره.
اتکل رو واسه پل پیشنهاد می ده.



[mahyarSAMSUNG]

میشه لینو یکی برای من توضیح بده کاملا با مقایسه سوال و جواب احساس میکنم گیج شدم

اقا اینو به من یکی جواب بده

یه سوال اسون دیگه بالاخره درز انقطاع فاصله بین دو ساختمونه یا درز انبساط . کدومش برای چه کاری . تو هرکتابی یه چیزی نوشته ...



[ex5*ser]

اقا اینو به من یکی جواب بده

یه سوال اسون دیگه بالاخره درز انقطاع فاصله بین دو ساختمونه یا درز انبساط . کدومش برای چه کاری . تو هرکتابی یه چیزی نوشته ...

اگه دو تا تیکه ساختمون از لحاظ ارتفاع متفاوت بودند یا سازه شون رفتار متفاوت داشت ، یا خاک زیرشون رفتار یکنواختی نداشت.........درز انقطاع می خواهیم که پی رو هم قطع می کنه.
ولی اگه انبساط و انقباض در یک مدرسه یا بیمارستان 500 نفره مهم شد ، نیاز به درز انبساط که دیوارها و سقف ها رو قطع می کنه داریم.پی رو قطع نمی کنه.
درزر انقباض یک صدم ارتفاع مشترک بین دوسازه ، فاصله می طلبه.



[shokoo.m]

اگه دو تا تیکه ساختمون از لحاظ ارتفاع متفاوت بودند یا سازه شون رفتار متفاوت داشت ، یا خاک زیرشون رفتار یکنواختی نداشت.........درز انقطاع می خواهیم که پی رو هم قطع می کنه.
ولی اگه انبساط و انقباض در یک مدرسه یا بیمارستان 500 نفره مهم شد ، نیاز به درز انبساط که دیوارها و سقف ها رو قطع می کنه داریم.پی رو قطع نمی کنه.
درزر انقباض یک صدم ارتفاع مشترک بین دوسازه ، فاصله می طلبه.

اون مگه درز نشست نبود که شالوده رو قطع میکرد؟
وای خدا، دیگه نمیخوام قاطی کنم



[mahyarSAMSUNG]

اگه دو تا تیکه ساختمون از لحاظ ارتفاع متفاوت بودند یا سازه شون رفتار متفاوت داشت ، یا خاک زیرشون رفتار یکنواختی نداشت.........درز انقطاع می خواهیم که پی رو هم قطع می کنه.
ولی اگه انبساط و انقباض در یک مدرسه یا بیمارستان 500 نفره مهم شد ، نیاز به درز انبساط که دیوارها و سقف ها رو قطع می کنه داریم.پی رو قطع نمی کنه.
درزر انقباض یک صدم ارتفاع مشترک بین دوسازه ، فاصله می طلبه.

با این جواب سوالات زیادی رو برام ساختی . درانبساط همون درز انقباضه ؟ ایا فقط در بیمارستان و مدرسه درز انبساط مهمه؟



[mahyarSAMSUNG]

جواب میشه طره و گسترد یکنواخت . ولی اخه گسترده باشه ک نمودار خمش کرو باید باشه . این دوتاش صافه



چرا این مدل خرپا با فرمول معروف حل نمیشه ؟ پایداریشو میشه فهمید ولی معین یا نا معین بودنشو چطوری میشه فهمید؟



میشه عمق یخبندان رو یکی بگه . نفهمیدم تا زیر شالودست یا روی شالوده اینجا ک گفته زیر شالوده



[ex5*ser]

با این جواب سوالات زیادی رو برام ساختی . درانبساط همون درز انقباضه ؟ ایا فقط در بیمارستان و مدرسه درز انبساط مهمه؟

نه یکی نیستن. می گم پی تو درز انقطاع قطع می شه ولی تو انبساط اینطور نیست.به تغییرات دمایی مربوطه.

طبق بند 9-9-7-2 در صورتي كه طول يا عرض ساختمان از 25 متر در مناطق خشك يا 35 متر در مناطق معتدل و يا 50 متر در مناطق مرطوب تجاوز كند اجراي درز انبساط الزاميست.​

5 یا 6 تا درز داریم:
درز جدا کننده
درز ساخت و ساز
درز کنترل ترک
درز انقطاع یا درز لرزه ای
درز انبساط
و......



[ex5*ser]

جواب میشه طره و گسترد یکنواخت . ولی اخه گسترده باشه ک نمودار خمش کرو باید باشه . این دوتاش صافه



چرا این مدل خرپا با فرمول معروف حل نمیشه ؟ پایداریشو میشه فهمید ولی معین یا نا معین بودنشو چطوری میشه فهمید؟



میشه عمق یخبندان رو یکی بگه . نفهمیدم تا زیر شالودست یا روی شالوده اینجا ک گفته زیر شالوده

2نمودار رو غلط کشیده وگرنه مسئله مهمی نیست.هر سال از این سوالا می دن.دقت کنی فرمول خمش درجه 2 است ودرست.
3خب فرمول درسته و دو درجه نامعینی داره.
2این سوال تو کنکور اومد و با جواب غلط به پایان رسید.عمق یخبندان یعنی فاصله سطح زمین تا روی پی.



[mahyarSAMSUNG]

2نمودار رو غلط کشیده وگرنه مسئله مهمی نیست.هر سال از این سوالا می دن.دقت کنی فرمول خمش درجه 2 است ودرست.
3خب فرمول درسته و دو درجه نامعینی داره.
2این سوال تو کنکور اومد و با جواب غلط به پایان رسید.عمق یخبندان یعنی فاصله سطح زمین تا روی پی.

اخه این نامردیههههههه . همین چندتا رو هم ک ما راحت بلدیم اینطوری تو کنکور اشتباه میدنش .



[ex5*ser]

اخه این نامردیههههههه . همین چندتا رو هم ک ما راحت بلدیم اینطوری تو کنکور اشتباه میدنش .

وقتی طرف سوال می ده و خودش عمق یخبندان رو نمی دونه چیه،دیگه انتظاری از سنجش نداشته باش.



[ne.arch]

بچه ها میشه لطفا بگین بگین این مسائل با چه فرمولایی حل میشن؟اگه منبع رو هم میدونین بگین ممنون میشم



[mahyarSAMSUNG]

بچه ها میشه لطفا بگین بگین این مسائل با چه فرمولایی حل میشن؟اگه منبع رو هم میدونین بگین ممنون میشم

مشاهده پیوست 190772

سوالات در حد انرژی معماری هم بالاتره
