تمرین گروهی آزمون طراحــی - مرداد 94

[b_arch_5]

اینم جک که قول داده بودم بهت ..ببخشید دیر شد


مشاهده پیوست 245144
همه ی داکت ها به بام میرن.... و یکی از داکت هایی که تو همکفه برا سرویس مثلا تجاریت.. اون تو طبقه ی بالا هم داکت یه فضایی هست دیگه باید تا بام بره نمیشه ولش کنی به امان خدا که!

ممنون عزیزم از لطفت متوجه شدم



[b_arch_5]

اینم کار من با نمره 21.. لطفا نقد کنیدمشاهده پیوست 245149مشاهده پیوست 245150

به نظره من
-تو زیرزمین قسمت پخی نمیشه ماشین پارک کرد یکی از ماشین هاتون رد میشه
-همکف پله و رمپ لابی و تجاری تو زیرزمین سرگیری ایجاد میکنه و پارک ماشین و رد میکنه
-طبقات تیر از نورگیرتون رد میشه
بعضی از آشپزخونه ها داکت نداره
بعضی از سرویس بهداشتی داکت نداره
واحد جنوبی خیلی کوچیک شده



[mane1]

بله قطعا از عرض زمین کسر میشه و باید هم اعمال کنید

اول امتحان برای اینکه نخواهید حساب کتاب کنید باخط کش یک میل برای درز انقطاع بذارید بعد حساب کنید و عدد دقیق رابنویسید.



[mane1]

سلام هر کسی فرصت داره لطفاً نکات کارمو بفرماید، سپاس، شهریور 91

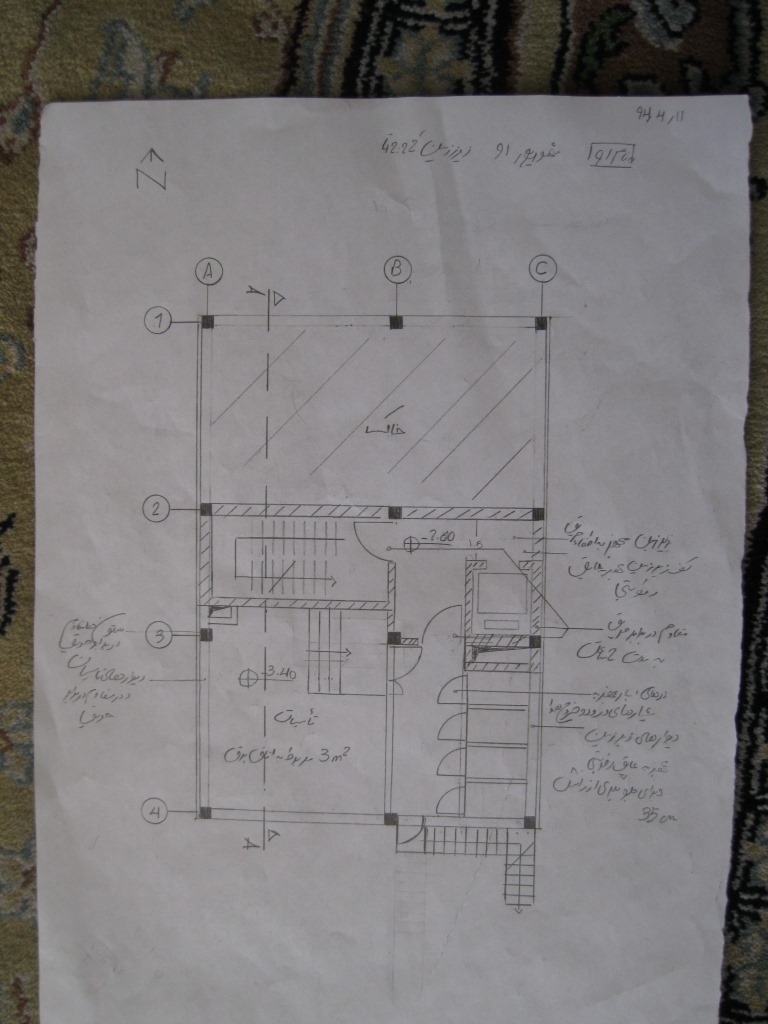

http://s3.picofile.com/file/8197446550/7_1_zir_shah91_mane1.JPG

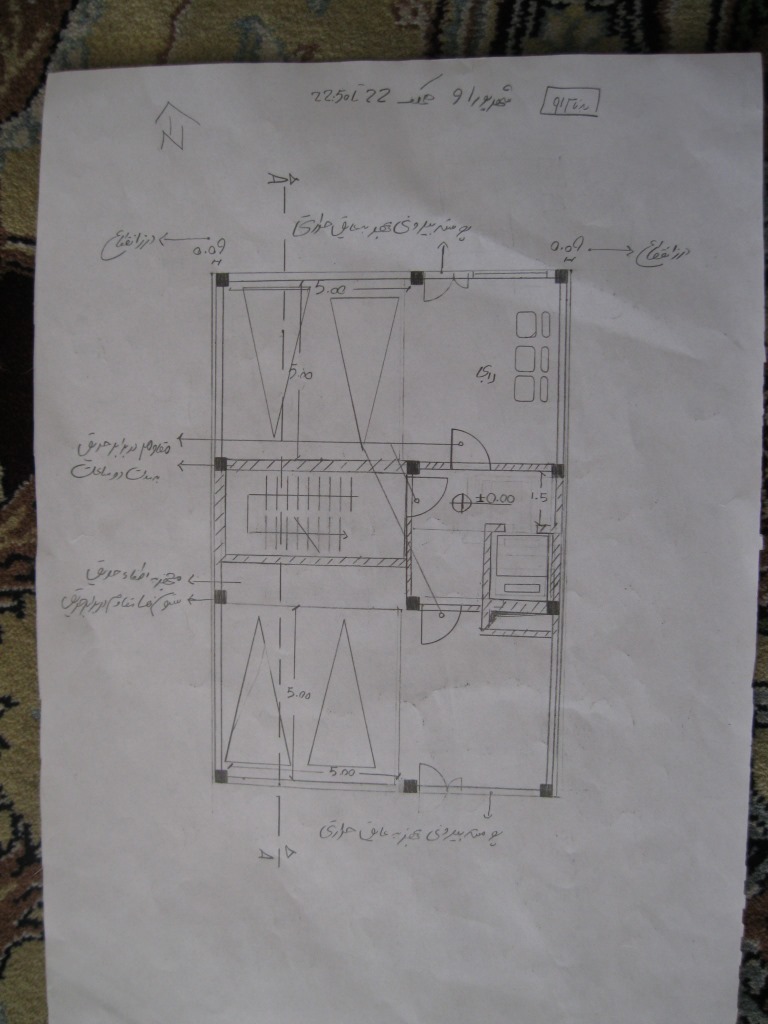

http://s3.picofile.com/file/8197447242/7_2_hamkaf_shah91_mane1.JPG

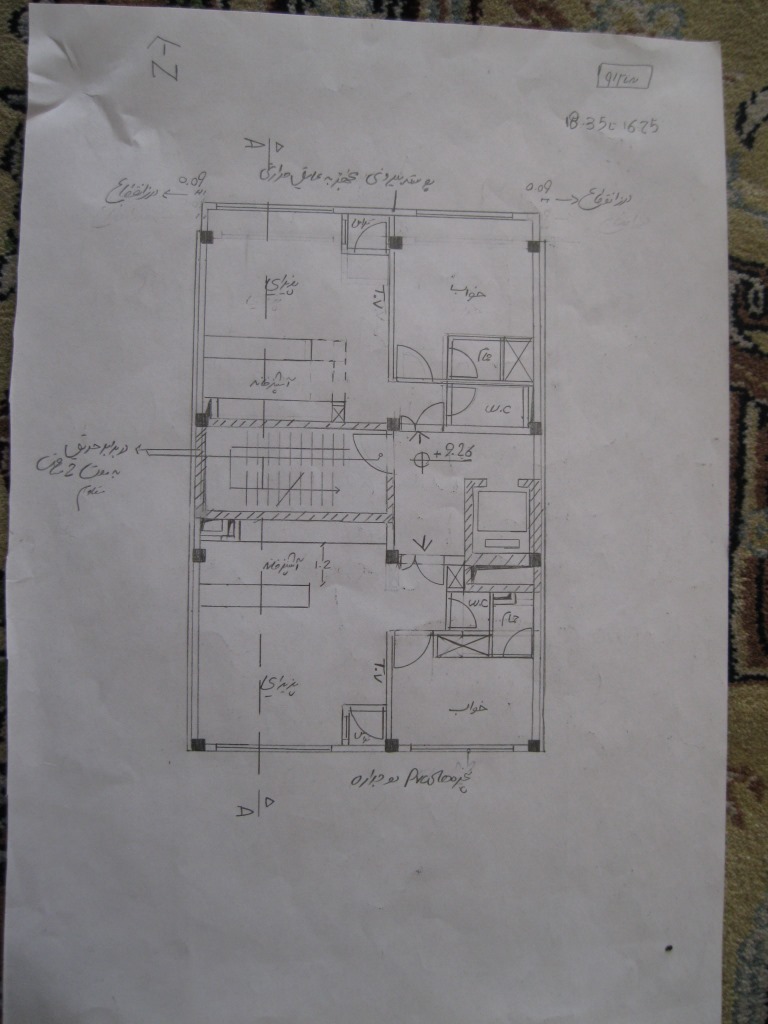

http://s6.picofile.com/file/8197447384/7_3_3_shah91_mane1.JPG

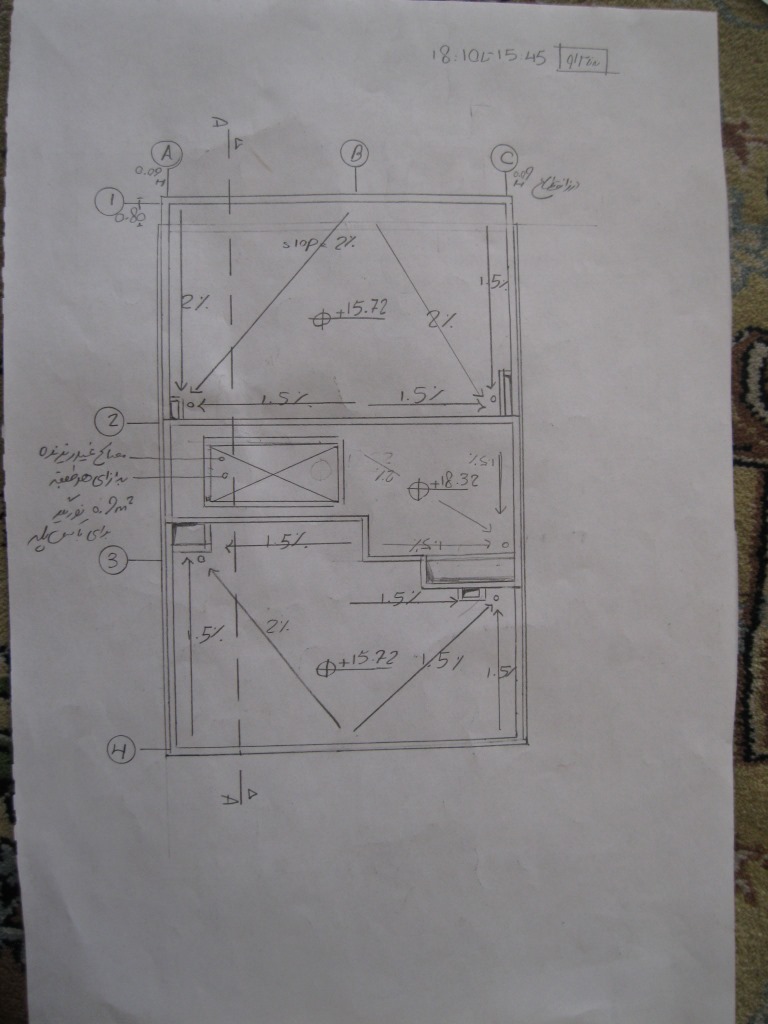

http://s3.picofile.com/file/8197447526/7_4_bam_shah91_mane1.JPG

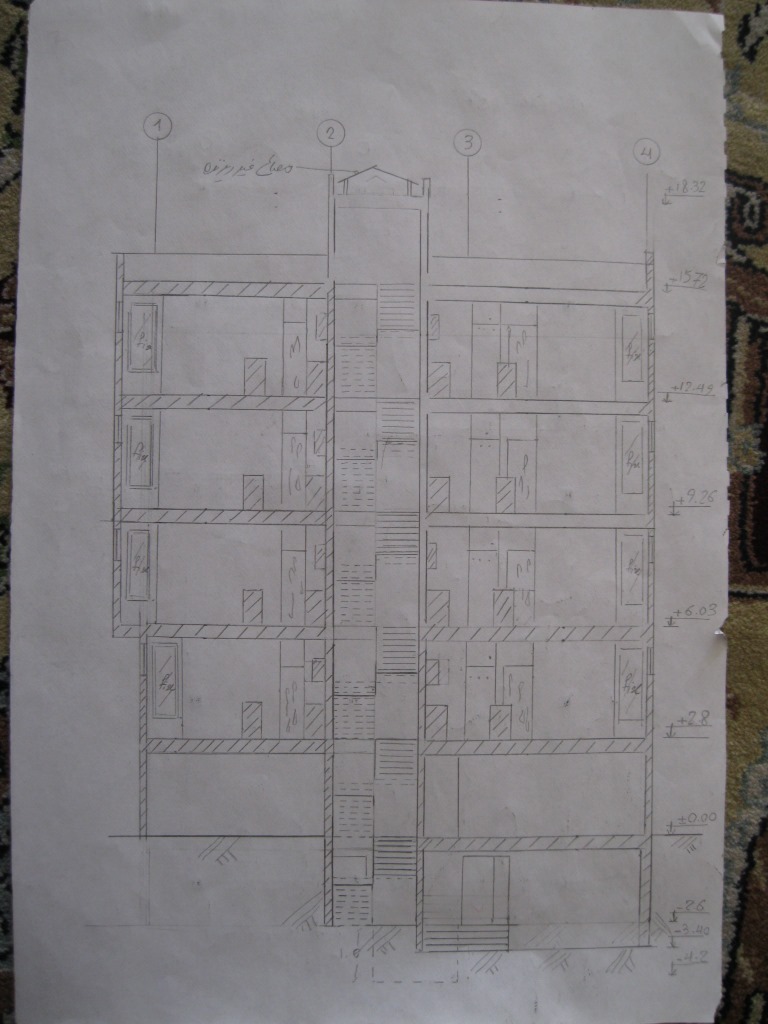

http://s3.picofile.com/file/8197447668/7_5_boresh_shah91_mane1.JPG

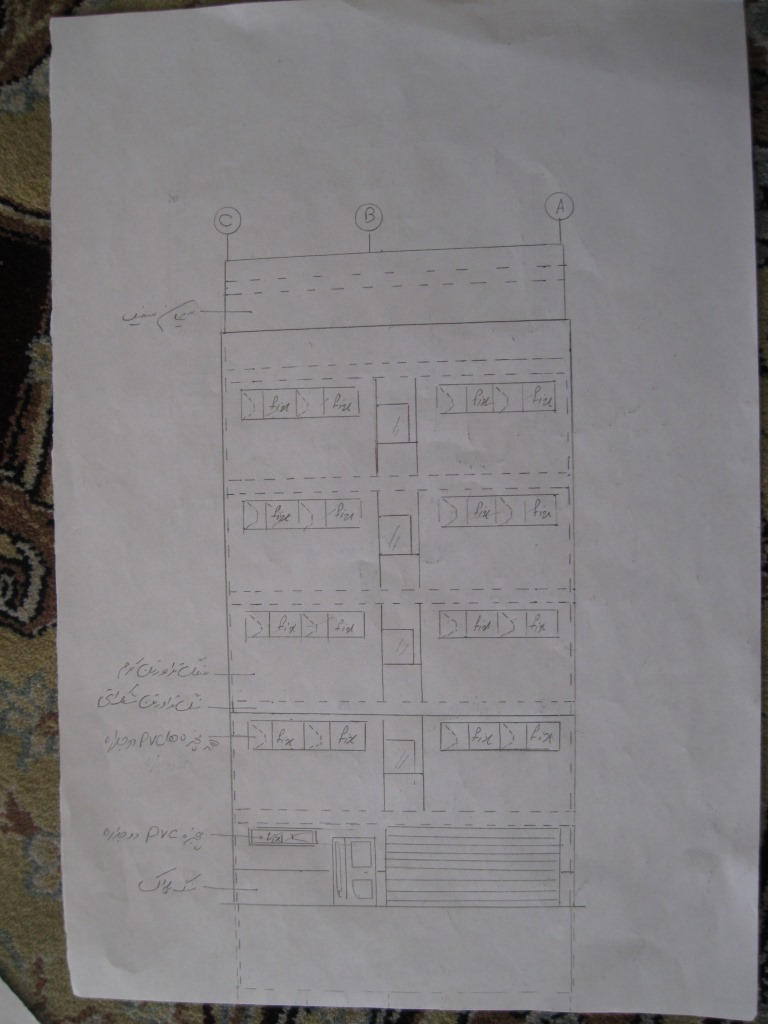

http://s3.picofile.com/file/8197447776/7_6_nama_shah91_mane1.JPG



[نیما کریمی]

به نظره من
-تو زیرزمین قسمت پخی نمیشه ماشین پارک کرد یکی از ماشین هاتون رد میشه اگه دقت کنین طول پارکینگو به جای 5 متر 5.3 درنظر گرفتم که پخو رد کنه البته با یکم ارفاق
-همکف پله و رمپ لابی و تجاری تو زیرزمین سرگیری ایجاد میکنه و پارک ماشین و رد میکنه فک نکنم کمتر از 2.20 بشه اون قسمت
-طبقات تیر از نورگیرتون رد میشه
بعضی از آشپزخونه ها داکت نداره
بعضی از سرویس بهداشتی داکت نداره
واحد جنوبی خیلی کوچیک شده

خیلی ممنون از وقتی که گذاشتین



[b_arch_5]

خیلی ممنون از وقتی که گذاشتین

به نظره من کلن اشتباه تو پخی پارکینگ گذاشتن چون شهرداری هم رد میکنه این پارکینگ رو
7 تا پله اضافه کردید به راه پله همکف که این پله ها سرگیری ایجاد میکنه

موفق باشید



[abbasgha]

خوب در این صورت پلان جک معلول هم تو زیر زمین باید بکشیم اگه دو سوم در نظر بگیریم ؟؟چکار باید بکنیم؟

در قسمت زیر زمین یا با خاک پر نشون داده میشه و یا با اختلاف سطح و پله رو به پایین از فضای زیرش استفاده میکنیم (خاک پر نمره کم میکنن)
چون عمق چاله جک معلول 1.20 سانت هستش



[aiman1234]

سلام هر کسی فرصت داره لطفاً نکات کارمو بفرماید، سپاس، شهریور 91
http://s3.picofile.com/file/8197446550/7_1_zir_shah91_mane1.JPG
http://s3.picofile.com/file/8197447242/7_2_hamkaf_shah91_mane1.JPG
http://s6.picofile.com/file/8197447384/7_3_3_shah91_mane1.JPG
http://s3.picofile.com/file/8197447526/7_4_bam_shah91_mane1.JPG
http://s3.picofile.com/file/8197447668/7_5_boresh_shah91_mane1.JPG
http://s3.picofile.com/file/8197447776/7_6_nama_shah91_mane1.JPG

این کدام سوال است مهندس؟؟؟
سوال رو هم میزاشتی خوب!!!



[aiman1234]

ق

مشاهده پیوست 245151مشاهده پیوست 245152

سلام نیما جان خسته نباشی کارت خیلی خوب شده از لحاظ معماری واحدها و نور گیری و مساحت ها هم درست حساب شده ولی دو تا ایراد اساسی در کارت میبینم یکی اینکه کدهای ارتفاعی رو نزا ستی
و دوما اینکه تو هم کف شاید بتوان پله رو این شکل اجرا کرد البته در مواردی باعث سر گیری و شکست سقف میشه که الان سما جزو هیچکدام نیست و درسته فقط در باکس پله رو نمی راستی بهتر بود
چون الان اختلاف ارتفاع دارن با آسانسور و لابی حریق یعنی کسی از پله ها بره بالا و به کد یک و بیست برسه بخواد در رو باز کنه میوفته پایین
ولی اگه کدها رو رسم میکردی احتمال زیاد زیاد قبول میشدی. ممنون از اینکه لطف کردی و کارت رو گزاشتی امیدوارم سربلند و پیروز باشی و دفعه یگبعد که کارت رو مبزاری جزو قبولی ها باشه
هر چند منم از این کد لطمه خوردم ولی باید حواس مون رو بیشتر جمع کنیم



[نیما کریمی]

ق
سلام نیما جان خسته نباشی کارت خیلی خوب شده از لحاظ معماری واحدها و نور گیری و مساحت ها هم درست حساب شده ولی دو تا ایراد اساسی در کارت میبینم یکی اینکه کدهای ارتفاعی رو نزا ستی
و دوما اینکه تو هم کف شاید بتوان پله رو این شکل اجرا کرد البته در مواردی باعث سر گیری و شکست سقف میشه که الان سما جزو هیچکدام نیست و درسته فقط در باکس پله رو نمی راستی بهتر بود
چون الان اختلاف ارتفاع دارن با آسانسور و لابی حریق یعنی کسی از پله ها بره بالا و به کد یک و بیست برسه بخواد در رو باز کنه میوفته پایین
ولی اگه کدها رو رسم میکردی احتمال زیاد زیاد قبول میشدی. ممنون از اینکه لطف کردی و کارت رو گزاشتی امیدوارم سربلند و پیروز باشی و دفعه یگبعد که کارت رو مبزاری جزو قبولی ها باشه
هر چند منم از این کد لطمه خوردم ولی باید حواس مون رو بیشتر جمع کنیم

سلام aiman جان، مرسی که نظر دادی.. اون قسمتی که مشخص کردم، منظورتو متوجه نشدم ...یعنی چی میافته پایین؟؟؟ ایشالا این دوره حتما قبول میشی، چون معلومه که حسابی داری زحمت میکشی..



[mane1]

سلام هر کسی فرصت داره لطفاً نکات کارمو بفرماید، سپاس، شهریور 91
http://s3.picofile.com/file/8197446550/7_1_zir_shah91_mane1.JPG
http://s3.picofile.com/file/8197447242/7_2_hamkaf_shah91_mane1.JPG
http://s6.picofile.com/file/8197447384/7_3_3_shah91_mane1.JPG
http://s3.picofile.com/file/8197447526/7_4_bam_shah91_mane1.JPG
http://s3.picofile.com/file/8197447668/7_5_boresh_shah91_mane1.JPG
http://s3.picofile.com/file/8197447776/7_6_nama_shah91_mane1.JPG

این کدام سوال است مهندس؟؟؟
سوال رو هم میزاشتی خوب!!!

http://s6.picofile.com/file/8197473200/91_1_sh.pdf.html



[nosh]

http://s6.picofile.com/file/8197473200/91_1_sh.pdf.html

سلام خسته نباشی
این سوالی بود که ابعادش مشکل داشت
با این ابعاد لزومی نداره لابی بزارید
پارکینگت فکر کنم فراموش کردی ...چه طور 2تا ماشین جنوبیت میرن اونجا پارک میکنند؟؟



[mane1]

سلام خسته نباشی
این سوالی بود که ابعادش مشکل داشت
با این ابعاد لزومی نداره لابی بزارید
پارکینگت فکر کنم فراموش کردی ...چه طور 2تا ماشین جنوبیت میرن اونجا پارک میکنند؟؟

سمت حیاط دسترسی داره



[نیما کریمی]

بچه ها اگه یه فضا بخواد از سمت تراس نور بگیره تا چه عمقی مورد تاییده؟2.5 متر؟



[nosh]

سمت حیاط دسترسی داره

متوجه منظورم نشدی ...چه طور رد میشن لابیت جلوشو گرفته



[nosh]

بچه ها اگه یه فضا بخواد از سمت تراس نور بگیره تا چه عمقی مورد تاییده؟2.5 متر؟

سعی کنید کمتر از این مقدار تراستون عمق داشته باشه



[mane1]

متوجه منظورم نشدی ...چه طور رد میشن لابیت جلوشو گرفته

از دسترسی حیاط (جنوب) وارد میشند واز همون سمت خارج میشن



[nosh]

از دسترسی حیاط (جنوب) وارد میشند واز همون سمت خارج میشن

ملک جنوبیه...



[aiman1234]

http://s6.picofile.com/file/8197473200/91_1_sh.pdf.html

فضای پشت ماشین هات پس کجاس دیواره؟!!!
پنج متر پشت ماشینها رو چرا رعایت نکردی مهندس؟؟



[rap_w2w]

تو جزوه اشراق از 1.32- رفته پایین نه از 150-....حساب کن دوباره درست میشه 132- همون مرکز وزدی رمپ هست

چطور از 1.32- گرفته ابتدا رمپ رو؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ زمین در 1.5- تموم شده .... زمانی که میخوان رمپ رو تو شیب اجرا کنن ابتدا گود بر می دارن بعد خاک ریزی میکنن... این 1.32- که 18 سانت با 1.5- اختلاف داره از کجا اومده؟؟؟؟؟؟؟؟؟؟؟؟؟ یعنی گوشه بالایی رمپ در آکس 5 رو معیار قرار داده؟؟؟؟؟ میشه اینو توضیح بدید



[بهروز27]

چطور از 1.32- گرفته ابتدا رمپ رو؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ زمین در 1.5- تموم شده .... زمانی که میخوان رمپ رو تو شیب اجرا کنن ابتدا گود بر می دارن بعد خاک ریزی میکنن... این 1.32- که 18 سانت با 1.5- اختلاف داره از کجا اومده؟؟؟؟؟؟؟؟؟؟؟؟؟ یعنی گوشه بالایی رمپ در آکس 5 رو معیار قرار داده؟؟؟؟؟ میشه اینو توضیح بدید

زمین شیبداره پلان همکف جزوه اشراق ببین ...ازلب دیوار تا مرکز ورودی2.22 سانتی متر فاصلش هست... که اگه ضرب در 8درصد(شیب زمین)بکنیم میشه 18 سانتی متر ...بعد 18سانتی متر از 150-کم میکنیم میشه 1.32-کد ارتفاعی مرکز ورودی رمپون



[افروغ]

سلام دوستان آزمون آبان 93 رو با کمک طرح خانم مهندس عارفه بصورت دستی که بیشتر جنبه آماده شدن واسه آزمون رو داشت تقریبا بطور کامل کار کردم ممنون میشم اگه ببینید و نظراتتون رو بگید...
http://s6.picofile.com/file/8197400934/shrunk.zip.htm

عالیه.......اگه من باشم ،ترجیح میدم ورودی تجاری و مسکونی کلا جدا باشه + اینکه درب توالت واحد 3 خوابه رو روبروی درب ورودی میذاشتم



[افروغ]

سوال:

لطفا رمپ معلول زمین خرداد رو یکی واسه من بکشه
اون قسمت قرمز رنگ رو نمیتونم محاسبه کنم!

- رمپ معلولین : براي سطوح شيبدار تا 3 متر طول، حداكثر شيب 8 درصد با عرض حداقل 120 سانتيمتر و در شيبهاي قوسي 1.40 متر
در سطوح شيبدار بيش از 3 متر طول (تا حد مجاز 9 متر) به ازاي هر متر افزايش طول، 5 سانتيمتر به عرض مفيد آن اضافه و 0.5 درصد از شيب آن كاسته شود
و در طول بعد از 5 متر بايد ايستگاه استراحت داشته باشد.
- حداقل ابعاد پاگرد سطح شيبدار بايد 1.5 * 1.5 باشد



[mane1]

ملک جنوبیه...

تو عکسش (پلان موقعیت) هم دسترسی جنوب داره هم شمال، نمیدونم جنوب ملک نه هاشور هست نه معبر



[mane1]

فضای پشت ماشین هات پس کجاس دیواره؟!!!
پنج متر پشت ماشینها رو چرا رعایت نکردی مهندس؟؟

این دیوارهارا باید در میکشیدم، فضای پشت ماشینها یکی میفته توی معبر ویکی حیاط



[mane1]

سوال:

لطفا رمپ معلول زمین خرداد رو یکی واسه من بکشه
اون قسمت قرمز رنگ رو نمیتونم محاسبه کنم!

- رمپ معلولین : براي سطوح شيبدار تا 3 متر طول، حداكثر شيب 8 درصد با عرض حداقل 120 سانتيمتر و در شيبهاي قوسي 1.40 متر
در سطوح شيبدار بيش از 3 متر طول (تا حد مجاز 9 متر) به ازاي هر متر افزايش طول، 5 سانتيمتر به عرض مفيد آن اضافه و 0.5 درصد از شيب آن كاسته شود
و در طول بعد از 5 متر بايد ايستگاه استراحت داشته باشد.
- حداقل ابعاد پاگرد سطح شيبدار بايد 1.5 * 1.5 باشد

معمولاً اختلاف ارتفاع 24سانتیمتر به بالا جک معلول میذاریم برای این امتحان چون معمولاً فضا کمه و همینطور زمان



[mane1]

ملک جنوبیه...

تو عکسش (پلان موقعیت) هم دسترسی جنوب داره هم شمال، نمیدونم جنوب ملک نه هاشور هست نه معبر

ولی حرف شمادرسته حالا ااین شیوه یک دسترسی را هم کار میکنم



[aiman1234]

این دیوارهارا باید در میکشیدم، فضای پشت ماشینها یکی میفته توی معبر ویکی حیاط

فضای پشتی برای ماشینهای حیاط درسته ولی برای اون دو تا که پنج متر پشت خودرو ها تو معبر می افته زیاد مطمعن نیستم من
ولی راه بهتری هم وجود داره اینجور ریسکه



[خانه آبشار]

سلام دوستان آزمون آبان 93 رو با کمک طرح خانم مهندس عارفه بصورت دستی که بیشتر جنبه آماده شدن واسه آزمون رو داشت تقریبا بطور کامل کار کردم ممنون میشم اگه ببینید و نظراتتون رو بگید...
http://s6.picofile.com/file/8197400934/shrunk.zip.htm

بد نیست متاسفانه سرسرا(لابی) مسکونی و تجاریتون مشترک هست و سوتی بزرگتر اینکه پشت سرسرا نور نداری و تو مردودین اصلاح میشین و نهایتا 24 میشین

(هیچ چیزی به اندازه ی نور مهم نیست )پیروز باشین .



[ha@sa]

سلام دوستان
اگه موافق باشین طراحی ازمون ابان 93 رو انجام بدیم و واسه کرکسیون بزاریم
