تمرین گروهی آزمون طراحــی - مرداد 94

[faza@bana]

سلام ببخشید میشه لطف کنید سوال ابان 93 رو بزارید



[atusa-as]

اگر بخوایم کد همکف 1 بگیریم کد زیرزمین میشه -1.70 و رمب سواره رو از قسمت 00 زمین میگیریم



[nosh]

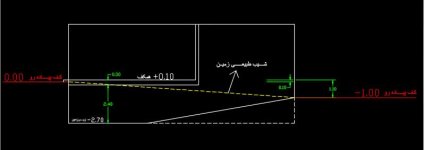

سلام وقت بخیر یه سوال در مورد زمین های شیب دار . ممنون میشم جواب بدین
اگه ما زمین شیب داری داشته باشیم که یک طرف ان +-00باشه و طرف دیگه -1 اونوقت کد زیر زمین میشه -2.80درسته؟
اگه حالا ما زمینی داشته باشیم که یک طرف +-00 باشه و طرف دیگه +1 باشه اونوقت کد زیر زمین رو چه طوری یعنی نسبت به کدوم کد زمین بدست میاریم؟خواهشا جواب بدین ممنون

سلام
اگه سقف رو 40 بگیری میشه -2.80
سوال دومتون ...ما نسبت به 0.00 میسنجیم فرقی نداره میشه -1.80 کد زیرزمینتون



[adambarfi]

سلام ببخشیدچه طور ارتفاع را حساب کردید که 15 شده ؟؟ و درز انقطاع 7.5



[adambarfi]

اولا که بهت آفرین میگم مطئنم قبول میشی چون به سرعت داری تمرینارو انجام میدی خیلی عالیههه!!!

زیرزمین:
1-چطوری برا تاسیساتت پنجره گذاشتی؟ مگه ارتفاع جواب میده؟!
2-رمپ خودرو وقتی شیبش عوض میشه دوباره باید اون یک متر ده درصدی رو در نظر بگیر.. یعنی برای این رمپ که میرسه به ایستگاه 5 در 5 باید کلا 4 تا یک متر داشه باشی نه تا و طول رمپت هم بیشتر میشه یکم
3- در آسانسورتو چرا دیوار کشیدی؟!
4- پله های زیرزمین از دوسوم برش میخوره و خطای بعد از خط برش به صورت خط چین رسم میشه
5- در تاسیسات دو لنگه
6- طول رمپتم حتی اگر بخوای دو تا یک متر حسااب کنی کم حساب کرد 8.66 میشه
همکف
7- خط فلش پله رم بذار
1- سرگیری!!!!!! الان احساس نمیکنی جای جک و پله ی مسکونیت تو همکف دو تا از پارکینگاتو به فنا داده؟! این جک و پله ارتفاع مفید 2.4 برای پارکینگو از بین برده معمولا باید زیر این دو در زیرزمین فضایی مثل انباری مثل تاسیسات باشه که چند تا پله بدی بره پایین و به ارتفاع مفید برسی.. یا خاک پر باشه ..
2- پیشخوانتو مشخص کن.. فضای فروشه چی؟ مغازه نیست که

3- در باکس پله در همکف رو به بیرون باشد
4- باز در آسانسور نداری دیوار کشیدی
اول
1- باکس پله ات در نداره چرا
2- از تو نورگیرت تیر رد شده (که حالا یه سری دوستان نظر متفاوت دارن)
مقطعتم مشکل داره چاله آیانسور که نداری ..سقفای بین آسانسورت چرا رسم شده و کلا هم خط برشتو تو پلان رسم نکردی ببنیم از کجا برش خورده

سلام
میشه طول رمپ و 1متر را توضیح بدید برای بنده ممنونم



[افروغ]

سلام ببخشید میشه لطف کنید سوال ابان 93 رو بزارید



[افروغ]

سلام وقت بخیر یه سوال در مورد زمین های شیب دار . ممنون میشم جواب بدین
اگه ما زمین شیب داری داشته باشیم که یک طرف ان +-00باشه و طرف دیگه -1 اونوقت کد زیر زمین میشه -2.80درسته؟
اگه حالا ما زمینی داشته باشیم که یک طرف +-00 باشه و طرف دیگه +1 باشه اونوقت کد زیر زمین رو چه طوری یعنی نسبت به کدوم کد زمین بدست میاریم؟خواهشا جواب بدین ممنون

تو صورت سوال گفته : طبقه همکف ، 10+ سانت نسبت به تراز 0.00



[smosalli]

سلام وقت بخیر یه سوال در مورد زمین های شیب دار . ممنون میشم جواب بدین
اگه ما زمین شیب داری داشته باشیم که یک طرف ان +-00باشه و طرف دیگه -1 اونوقت کد زیر زمین میشه -2.80درسته؟
اگه حالا ما زمینی داشته باشیم که یک طرف +-00 باشه و طرف دیگه +1 باشه اونوقت کد زیر زمین رو چه طوری یعنی نسبت به کدوم کد زمین بدست میاریم؟خواهشا جواب بدین ممنون

همیشه برای رمپ باید جایی رو انتخاب کنی که طول رمپ کمتری بهت میده.



[smosalli]

دوستان عزیز در مورد طراحی و جانمایی کانال های کولر اگر چیزی میدونید و لطف کنید توضیح بدید ممنون میشم.



[saraafsoon]

مشاهده پیوست 92.rarسلام بچه ها لطفا درمورد تمرین سال92 من نظراتوایراداشوبگین؟



[بهروز27]

مشاهده پیوست 244583سلام بچه ها لطفا درمورد تمرین سال92 من نظراتوایراداشوبگین؟

سلام کار نسبتا خوب کاملی داری خسته نباشید یه سری ایرادات بنظر من رسیدکه

تو زیر زمین..داکت تاسیسات نزاشتی که تا بام میره بالا
بهتره تعداد پله ها را با ارتفاعشون یاداشت کنی مثلا n=18 با h=17
کد ارتفاعی تو پاگرد ها را هم حتما بزار
اندازه گیری راه پله نزاشتی حواست به سر گیر بودن ستون هات تو پاگرد باشه که بنظر میاد تو پاگردت مشکل سر گیری داری
واسه همکفت درب پارکینگ دیوار کشیدی که اگه دو سوم در نظر بگیریم در دیده میشه
نورگیری که تو همکف گذاشتی فقط اگه خواستی بصورت خط چین نشون بده بخاطر اینکه تو همکف نورگیر نداری واز طبقات شروع میشه
کد ارتفاعی داخل نورگیرت بزار تو تمام طبقات رو پشت بام هم همینطور
فروشگاه همکفت حداقل باید 25متر باشه که ار تو حدودا 20 متره
داکت های که تو طبقات گذاشتی تو همکف هم نشون داده میشوند که نشون ندادی
دریچه بازدیدهم بهتره برای داکت اصلیت بزاری



[saraafsoon]

سلام کار نسبتا خوب کاملی داری خسته نباشید یه سری ایرادات بنظر من رسیدکه

تو زیر زمین..داکت تاسیسات نزاشتی که تا بام میره بالا
بهتره تعداد پله ها را با ارتفاعشون یاداشت کنی مثلا n=18 با h=17
کد ارتفاعی تو پاگرد ها را هم حتما بزار
اندازه گیری راه پله نزاشتی حواست به سر گیر بودن ستون هات تو پاگرد باشه که بنظر میاد تو پاگردت مشکل سر گیری داری
واسه همکفت درب پارکینگ دیوار کشیدی که اگه دو سوم در نظر بگیریم در دیده میشه
نورگیری که تو همکف گذاشتی فقط اگه خواستی بصورت خط چین نشون بده بخاطر اینکه تو همکف نورگیر نداری واز طبقات شروع میشه
کد ارتفاعی داخل نورگیرت بزار تو تمام طبقات رو پشت بام هم همینطور
فروشگاه همکفت حداقل باید 25متر باشه که ار تو حدودا 20 متره
داکت های که تو طبقات گذاشتی تو همکف هم نشون داده میشوند که نشون ندادی
دریچه بازدیدهم بهتره برای داکت اصلیت بزاری

1-ممنون به خاطراینکه باحوصله نگاه کردین وایراداشو گفتین
2-فکرنمیکنم ستونام سرگیرباشه واسه چی بایدباشه منظورتون کدوم پلس؟
3-والا درموردنورگیررسماهمکف نورگیرگزاشتم چون لابیمون فضاش بزرگه واز7مترتجاوزمیکنه نورگیرگذاشتم که ان بی نوریو تامیین بکنه فقط یادم رفت پنچره نزاشتم
4-اما درمورد کدنورگیری پشت بام والا نمیدونم چطوری حساب میشه توکاربچه هادیدم کد مثلا+3 دادن درحالیکه نمیدونم چطوره شده اخه اگه اطلاع دارین منم راهنمایی کنین
5-داکتارو بایدخط چین همکف نشون بدیم درست ولی نشون دادن یاداشتن داکت همکف الزامی نیست چوت داکت اصلی همه لوله ها....روازطریق سقف کاذب وظیفشوبرعهده میگیره ممنون بازم بازم خوشحال میشم ایراد بگیرین خیلی موشکافانه تر
راستی ستونام بخصوصا ستونb1درسته؟درموردجانماییشو....؟



[بهروز27]

1-ممنون به خاطراینکه باحوصله نگاه کردین وایراداشو گفتین
2-فکرنمیکنم ستونام سرگیرباشه واسه چی بایدباشه منظورتون کدوم پلس؟
3-والا درموردنورگیررسماهمکف نورگیرگزاشتم چون لابیمون فضاش بزرگه واز7مترتجاوزمیکنه نورگیرگذاشتم که ان بی نوریو تامیین بکنه فقط یادم رفت پنچره نزاشتم
4-اما درمورد کدنورگیری پشت بام والا نمیدونم چطوری حساب میشه توکاربچه هادیدم کد مثلا+3 دادن درحالیکه نمیدونم چطوره شده اخه اگه اطلاع دارین منم راهنمایی کنین
5-داکتارو بایدخط چین همکف نشون بدیم درست ولی نشون دادن یاداشتن داکت همکف الزامی نیست چوت داکت اصلی همه لوله ها....روازطریق سقف کاذب وظیفشوبرعهده میگیره ممنون بازم بازم خوشحال میشم ایراد بگیرین خیلی موشکافانه تر
راستی ستونام بخصوصا ستونb1درسته؟درموردجانماییشو....؟

خواهش میکنم.
توطبقاتت عرض پاگردت1.20هست که ده سانت بخاطر ستون هات گرفته میشه و میشه 1.10 که بهتره حواسته باشه
واسه کد نور گیری پشت بام هم کف نورگیرت هست که اگه تو از همکف رفتی تا سقف کدش میشه 1.20+ از هر طبقه ای که بری بالا کدش همون میشه و نورگیرت هم تو پلان شیب بندی اشتباه نشون دادی باید واسه نورگیری هم شیب بندی کنی.. و همچنین تو تمام طبقات هم باید کد ارتفاعیش بزنی
تا اونجای که من میدونم واسه داکت هاباید تو همکف هم نشون بدی داخل زیر زمین خط چین نشون بدیم..اما بازم بقیه دوستان بپرس
در مورد ستونb1 هم نیازی نیست اینجور نشون بدی همونA.B.C.D نشون بده



[saraafsoon]

خواهش میکنم.
توطبقاتت عرض پاگردت1.20هست که ده سانت بخاطر ستون هات گرفته میشه و میشه 1.10 که بهتره حواسته باشه
واسه کد نور گیری پشت بام هم کف نورگیرت هست که اگه تو از همکف رفتی تا سقف کدش میشه 1.20+ از هر طبقه ای که بری بالا کدش همون میشه و نورگیرت هم تو پلان شیب بندی اشتباه نشون دادی باید واسه نورگیری هم شیب بندی کنی.. و همچنین تو تمام طبقات هم باید کد ارتفاعیش بزنی
تا اونجای که من میدونم واسه داکت هاباید تو همکف هم نشون بدی داخل زیر زمین خط چین نشون بدیم..اما بازم بقیه دوستان بپرس
در مورد ستونb1 هم نیازی نیست اینجور نشون بدی همونA.B.C.D نشون بده

ممنون مهندس ازتوضیحات کاملت ولی من شیب بندی بام تونورگیر پشت بام بچه هایی که قبول شدن یه ضریدرکشیدن ندیدم شیب بندی کنن وتصوریندارم اگه شمانمونه پلانی دیدین لطفابزارین تاپیک منم تصورداشته باشم چطوربکشم راستی داکت کناراسانسوردرسته بهنظرم یایدتا اخر پشت بام دستگاه پله ادامه پیداکنه وهمچنین دریچه بازدید که توبرش نمیکشیم ؟



[smosalli]

مشاهده پیوست 244583سلام بچه ها لطفا درمورد تمرین سال92 من نظراتوایراداشوبگین؟

اگر اشتباه نکنم پله ها فقط تو پایین ترین طبقه باید خط چین نشون داده بشن.



[smosalli]

ممنون مهندس ازتوضیحات کاملت ولی من شیب بندی بام تونورگیر پشت بام بچه هایی که قبول شدن یه ضریدرکشیدن ندیدم شیب بندی کنن وتصوریندارم اگه شمانمونه پلانی دیدین لطفابزارین تاپیک منم تصورداشته باشم چطوربکشم راستی داکت کناراسانسوردرسته بهنظرم یایدتا اخر پشت بام دستگاه پله ادامه پیداکنه وهمچنین دریچه بازدید که توبرش نمیکشیم ؟

توی بام نورگیر رو نباید دو خطه نشون بدی یعنی ضخامت دیوار دبده نمیشه پس نشون هم داده نمیشه!
توی پلان همکفتون قسمت بالای رمپ(شروع رمپ) نباید دیوار بکشی که عقب نشینی همکف بدلیل سرگیری رمپ مشخص باشه.



[sheitonak]

سلام. ببخشید یه سوال داشتم. باید با راپید کشید نقشه ها رو؟ یا با مدادم کافیه؟



[saraafsoon]

سلام. ببخشید یه سوال داشتم. باید با راپید کشید نقشه ها رو؟ یا با مدادم کافیه؟

بایدی وجودنداره خیلیامدادی کشیدن قبول شدن به ارشیوقبول شدگان برین میبینین خیلیا بامدادکشیدن



[saraafsoon]

توی بام نورگیر رو نباید دو خطه نشون بدی یعنی ضخامت دیوار دبده نمیشه پس نشون هم داده نمیشه!میشه بازم توضیح بدین متوجه نمیشم
توی پلان همکفتون قسمت بالای رمپ(شروع رمپ) نباید دیوار بکشی که عقب نشینی همکف بدلیل سرگیری رمپ مشخص باشه.

پس دیوارنکشم چیکارکنم قسمتی که سرگیرمیشرو دیوارکشیدم دیگه چیکارکنم گیج شدم؟



[smosalli]

پس دیوارنکشم چیکارکنم قسمتی که سرگیرمیشرو دیوارکشیدم دیگه چیکارکنم گیج شدم؟

توی بام نورگیر رو نباید دو خطه نشون بدی یعنی ضخامت دیوار دبده نمیشه پس نشون هم داده نمیشه!
توی پلان همکفتون قسمت بالای رمپ(شروع رمپ) نباید دیوار بکشی که عقب نشینی همکف بدلیل سرگیری رمپ مشخص باشه.

روی پلان خودتون نشون دادم که کجا رو نباید دیوار نشون بدی,بالای رمپ رو بخاطر سرگیری اومدیم عقب,پس از شروع رمپ تا جایی که سرگیری حل بشه تو همکف میایم عقب و اون محدوده خالیه.
متوجه شدید؟

پلان بام مثل اینه که داری از هلیکوپتر پایین رو نگاه میکنی,جانپناه بام رو میبینیم پس دور تا دور پلان رو دوخطه میکشیم,داکتها کمی بالاتر از سطح بام هستند پس ضخامت دیواره های بالا اومده رو میبینیم,اما نورگیر جانپناه نداره وضخامت دیواری هم نداره(تو طبقات دوخطه است چون برش خورده) پس دوخطه کشیده نمیشه.مشاهده پیوست Drawing1.rar



[parigol1364]

ببخشید مگه کد ارتفای زیر زمین نمیشه 2.80-؟ از 1.5- باید 1.30- پایین رفن خب 15./1.3 برابر با 8.66 میشه



[saraafsoon]

روی پلان خودتون نشون دادم که کجا رو نباید دیوار نشون بدی,بالای رمپ رو بخاطر سرگیری اومدیم عقب,پس از شروع رمپ تا جایی که سرگیری حل بشه تو همکف میایم عقب و اون محدوده خالیه.
متوجه شدید؟

پلان بام مثل اینه که داری از هلیکوپتر پایین رو نگاه میکنی,جانپناه بام رو میبینیم پس دور تا دور پلان رو دوخطه میکشیم,داکتها کمی بالاتر از سطح بام هستند پس ضخامت دیواره های بالا اومده رو میبینیم,اما نورگیر جانپناه نداره وضخامت دیواری هم نداره(تو طبقات دوخطه است چون برش خورده) پس دوخطه کشیده نمیشه.مشاهده پیوست 244632

متاسفانه من اتوکدندارم کاش پی دی افشومیفرستادین یاعکس توپلان منم چیزی نشون ندادین فکرکنم یادتون رفت



[بهروز27]

توی بام نورگیر رو نباید دو خطه نشون بدی یعنی ضخامت دیوار دبده نمیشه پس نشون هم داده نمیشه!
توی پلان همکفتون قسمت بالای رمپ(شروع رمپ) نباید دیوار بکشی که عقب نشینی همکف بدلیل سرگیری رمپ مشخص باشه.

اره داکت اصلی تا پشت بام میره درسته دریچه بازدید هم تو پلانت نشون بده اگه تو برش هم میبینی بکش
واسه نورگیر هم اینجوری تو پلان بام نشون میدن عکسش میزارم ببین
http://8pic.ir/images/ma8iynnt6eoaiy909sv9.png



[بهروز27]

بچه ها معرفت داشته باشید هر کسی چزوه ای چیزی داره بفرسته...



[افروغ]

ببخشید مگه کد ارتفای زیر زمین نمیشه 2.80-؟ از 1.5- باید 1.30- پایین رفن خب 15./1.3 برابر با 8.66 میشه

کف زیرزمین میشه 2.60-
10 سانت واسه همکف میریم بالا،کلا ارتفاع زیرزمین میشه 2.70

درحقیقت ما واسه ارتفاع 1.10 متر داریم رمپ میذاریم.........که 110 تقسیم بر 15 میشه 7.34 متر



[aydaaaa]

بچه یه سوال داشتم تویه اسفند 91 گفته همکف تو تراز حداکثر1.20،ینی میشه تو تراز0.00هم گرفت،اگه تو تراز 0بگیریم چی میشه،مشکل داره؟؟

نه اگه اینجور میگه یعنی مختاری. فقط حداکثرو واست مشخص کرده



[saraafsoon]

اره داکت اصلی تا پشت بام میره درسته دریچه بازدید هم تو پلانت نشون بده اگه تو برش هم میبینی بکش
واسه نورگیر هم اینجوری تو پلان بام نشون میدن عکسش میزارم ببین
http://8pic.ir/images/ma8iynnt6eoaiy909sv9.png

اهان متوجه شدم ببین اگه دقت کنین منم اینطوری کشیده بودم بعدباغلط گیرپاک کردم اخه نگاه کنین تاپیک قبول شدگان نگاه کنین انجوری کشیدن منم گفتم حتما اینطوری درسته مثلاتصحیح کردم



[holooooooo]

سلام
میشه طول رمپ و 1متر را توضیح بدید برای بنده ممنونم

طول رمپ اون ارتفاعی که باید طی کنید تا به زیرزمین برسید منهای 0.2 بعد عدد به دست آمده تقسیم بر 0.15 ععدد به دست آمده به اضافه ی 2
مثلا
1.5-0.2=x
x/0.15=y
y+2 میشه جواب

اگر یه ایستگاه داشته باشم باید قبل و بعد از ایستگاه اون متر باشیب درصدو داشته باشیم

1.5-0.4=x
x/0.15=y
y+4 میشه جواب



[MK6]

دوستان عزیز در مورد طراحی و جانمایی کانال های کولر اگر چیزی میدونید و لطف کنید توضیح بدید ممنون میشم.

کانال کولر حداقل ابعادش 50*60 و از 30*45 هم نمیتونه کمتر باشه و شما برای هر واحد ی کانال کولر باید در نظر بگیرید، که پشت بام بهترین محل برای نصبش،به شرطی اینکه کولرها به اندازه لازم از دیوار و از همدیگه فاصله داشته باشن همچنین علاوه بر پشت بام تو بالکنم نصب میشه ولی به دلیل اینکه معمولا فضای کمی براش در نظر میگیرن مشکل ساز، که در صورتیکه فضای کافی برای دسترسی بهش در نظر گرفته بشه تراس هم میشه نصب کرد که در این صورت ابعاد اون رو میتونید به 15*35 هم تقلیل بدید.



[smosalli]

کانال کولر حداقل ابعادش 50*60 و از 30*45 هم نمیتونه کمتر باشه و شما برای هر واحد ی کانال کولر باید در نظر بگیرید، که پشت بام بهترین محل برای نصبش،به شرطی اینکه کولرها به اندازه لازم از دیوار و از همدیگه فاصله داشته باشن همچنین علاوه بر پشت بام تو بالکنم نصب میشه ولی به دلیل اینکه معمولا فضای کمی براش در نظر میگیرن مشکل ساز، که در صورتیکه فضای کافی برای دسترسی بهش در نظر گرفته بشه تراس هم میشه نصب کرد که در این صورت ابعاد اون رو میتونید به 15*35 هم تقلیل بدید.

ممنون
