تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

[استاد007]

ممنون بابت کمکتون برای پایان ترم پارسه رو بخونم کافیه؟



[llvll.asoud]

تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

ممنون بابت کمکتون برای پایان ترم پارسه رو بخونم کافیه؟

نه بارسه مثال كم داره بايد از روي كتابي مثل رهيافت يا كتاب جبه دار سوال حل كني


Sent from my iPhone using Tapatalk



[استاد007]

ممنون بابت کمکتون.



[malih9068]

Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

دوستان راه حل این سوال رو درست نوشتم؟
بعد a,B چطوری مشخص کنم تا بتونم حالت خواسته شده رو جواب بدم؟



Send from my sony using Taptalk



[استاد007]

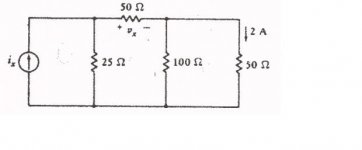

سلام کسی میتونه این سوال روحل کنه مجهول جریان ix است​

http://www.www.www.iran-eng.ir/images/icons/icon9.gifhttp://www.www.www.iran-eng.ir/attachment.php?attachmentid=225436&d=1415206978&thumb=1​



[Kaka_s]

سلام کسی میتونه این سوال روحل کنه مجهول جریان ix است​

http://www.www.www.iran-eng.ir/images/icons/icon9.gifhttp://www.www.www.iran-eng.ir/attachment.php?attachmentid=225436&d=1415206978&thumb=1​

عکسو یه ذره با کیفیت تر بذار جواب میدم. هیچی معلوم نیس.



[استاد007]

عکسو یه ذره با کیفیت تر بذار جواب میدم. هیچی معلوم نیس.



[Kaka_s]

سلام کسی میتونه این سوال روحل کنه مجهول جریان ix است​

http://www.www.www.iran-eng.ir/images/icons/icon9.gifhttp://www.www.www.iran-eng.ir/attachment.php?attachmentid=225436&d=1415206978&thumb=1​

عکسو یه ذره با کیفیت تر بذار جواب میدم. هیچی معلوم نیس.



[استاد007]



[Kaka_s]

مشاهده پیوست 225512

اینم پاسخ



[saeeddhk]

اینم پاسخ
مشاهده پیوست 225516

البته کاوه جان با عرض پوزش از تو.ix میشه 3 آمپر



[استاد007]

ممنون که وقت گذاشتین



[Kaka_s]

البته کاوه جان با عرض پوزش از تو.ix میشه 3 آمپر

ممنون میشم راه حلتو بذاری.



[saeeddhk]

سلام دوستان چرا تو این سوال گزینه 3 درسته؟؟؟؟؟؟؟



[keyhan386]

سلام دوستان چرا تو این سوال گزینه 3 درسته؟؟؟؟؟؟؟

مشاهده پیوست 225590

سلام دوست عزیز
کدوم پارامتر مدار رو میخواد ؟ ولتاژ مقاومت بالایی که موازی با سلف است مد نظر است ؟ و یا ؟



[saeeddhk]

سلام دوست عزیز
کدوم پارامتر مدار رو میخواد ؟ ولتاژ مقاومت بالایی که موازی با سلف است مد نظر است ؟ و یا ؟

همون ولتاژ سلف رو میخواد



[keyhan386]

همون ولتاژ سلف رو میخواد

ورودی فقط ضربه است و ضربه فقط توی بازه 0 منفی تا 0 مثبت تاثیر میذاره و بعد دوباره صفر میشه در این بازه ( یعنی 0 منفی تا 0 مثبت ) شرایط اولیه مدار ( جریان سلف و ولتاژ خازن ) تغییر می کنند. (جریان سلف به خاطر این که ولتاژش ضربه دار میشه( تا همین جا مشخصه گزینه 3 درسته چون فقط گزینه 3 ضربه داره ) و ولتاژ خازن به خاطر این که جریانش ضربه دار میشه) و برای این که این مقدار تغییر را حساب کنیم باید مدل مدار را در بازه 0 منفی تا 0 مثبت رسم کنیم (تا ولتاژ دوسر سلف و جریان خازن را بدست بیاریم و از روابط انتگرالی ولتاژ خازن و جریان سلف این مقدار جهش را حساب کنیم ) و برای رسم مدار در این بازه سلف رو مدار باز و خازن رو اتصال کوتاه می کنیم. اگر این کار را بکنید خواهید دید جریان ضربه از مقاومت بالایی عبور کرده و ولتاژ دوسرش که همون ولتاژ سلف است میشه ضربه و اذامه داستان....



[power4ever]

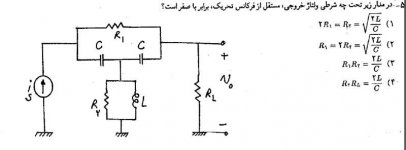

سلام دوستان ممنون میشم این سوال رو واسم حل کنید سوال مدار کنکور 87



[ehsan0641]

سلام دوستان ممنون میشم این سوال رو واسم حل کنید سوال مدار کنکور 87
مشاهده پیوست 225614

سلام، معادلات گره رو تو حوزه فیزور براش بنویسید بعد ولتاژ خروجی رو برابر صفر قرار بدید، شرطش بدست میاد، گزینه 3 درسته، متاسفانه دوربین در دسترسم نیست عکس جوابم رو بذارم.



[power4ever]

سلام، معادلات گره رو تو حوزه فیزور براش بنویسید بعد ولتاژ خروجی رو برابر صفر قرار بدید، شرطش بدست میاد، گزینه 3 درسته، متاسفانه دوربین در دسترسم نیست عکس جوابم رو بذارم.

ممنون این روش رو میدونم ولی خیلی طولانیه و محاسباتش اذیت میکنه راه کوتاه تر مد نظرم بود



[saeeddhk]

دوستان مشتق ضربه در لحظه صفر مثبت چی میشه؟



[saeeddhk]

ورودی فقط ضربه است و ضربه فقط توی بازه 0 منفی تا 0 مثبت تاثیر میذاره و بعد دوباره صفر میشه در این بازه ( یعنی 0 منفی تا 0 مثبت ) شرایط اولیه مدار ( جریان سلف و ولتاژ خازن ) تغییر می کنند. (جریان سلف به خاطر این که ولتاژش ضربه دار میشه( تا همین جا مشخصه گزینه 3 درسته چون فقط گزینه 3 ضربه داره ) و ولتاژ خازن به خاطر این که جریانش ضربه دار میشه) و برای این که این مقدار تغییر را حساب کنیم باید مدل مدار را در بازه 0 منفی تا 0 مثبت رسم کنیم (تا ولتاژ دوسر سلف و جریان خازن را بدست بیاریم و از روابط انتگرالی ولتاژ خازن و جریان سلف این مقدار جهش را حساب کنیم ) و برای رسم مدار در این بازه سلف رو مدار باز و خازن رو اتصال کوتاه می کنیم. اگر این کار را بکنید خواهید دید جریان ضربه از مقاومت بالایی عبور کرده و ولتاژ دوسرش که همون ولتاژ سلف است میشه ضربه و اذامه داستان....

عاقا کیهان مشتق ولتاژ در لحظه صفر مثبت میشه 1.عایا گزینه 3 میتونه این شرط رو ارضا کنه؟؟؟؟؟؟؟؟



[ehsan0641]

ممنون این روش رو میدونم ولی خیلی طولانیه و محاسباتش اذیت میکنه راه کوتاه تر مد نظرم بود

فکر نکنم روش دیگه وجود داشته باشه، چون مدار سه تا گره داره و باید تحلیل بشه، ضمنا لازم نیس تمام معادلات رو بنویسید شما ماتریس ادمیتانس رو تشکیل بدید و کوفاکتور بگیرید حله!



[استاد007]

سلام ممنون میشم اگراین سوال برام حل کنیدمعادل تونن؟



[دانشمند كوچك]

سلام ممنون میشم اگراین سوال برام حل کنیدمعادل تونن؟مشاهده پیوست 225821



[استاد007]

مشاهده پیوست 225957

ممنونم بابت کمکتون



[soroush.]

دو مورد زیر رو شک دارم در منابعی که خوندم مستقیما اشاره نشده بود :

- اگر فرکانس 0باشه خازن مدار باز و سلف اتصال کوتاه میشه ؟

- اگر بخواهیم توان منبع v1 رو بدست بیاریم چرا 10*-5 ؟ جهت قراردادی توان چطوریه؟



[keyhan386]

دو مورد زیر رو شک دارم در منابعی که خوندم مستقیما اشاره نشده بود :

- اگر فرکانس 0باشه خازن مدار باز و سلف اتصال کوتاه میشه ؟

- اگر بخواهیم توان منبع v1 رو بدست بیاریم چرا 10*-5 ؟ جهت قراردادی توان چطوریه؟
مشاهده پیوست 226171

سلام
بله توی dc خازن باز سلف اتصال کوتاه
برای محاسبه توان : جریانی که به سر + منبع ولتاژ وارد میشه را در مقدار منبع ولتاژ ضرب میکنیم . برای v1 : جریان 5 از سر + خارج میشه پس میشه گفت 5- داره وارد میشه که توانش میشه 50-



[soroush.]

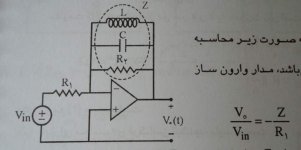

رابطه زیر رو چطوری بدست آورده ؟

با تشکر



[Kaka_s]

رابطه زیر رو چطوری بدست آورده ؟
مشاهده پیوست 226298
با تشکر

خب این تقویت کننده معروف وارونساز آپ امپی هستش و گین اون منفی نسبت امپدانس ها است. در حالت ساده مقاومتی برابر -R2/R1 هست.
