تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

[مهتاب 8797]

سلام همشهری فایل زیر شاید کمکتون کنه
http://s5.picofile.com/file/8138558734/IMG_20140902_201758.jpg

مرسی هم شهررررررررررررررررری آره خود تقدسی هم به این موضوع اشاره کرده بود ( یادم رفته بود )ولی مثالی ازش حل نکرده فک کنم!!! خیلی خیلی ممنووووووووووووووووووووون



[وحیدایکس]

این رابطه ک گفتین خیلی نکته مهمی هستش زیاد ب اثباتش گیر ندین اما من ک الان چند فصلی از سیگنالو خوندم خیلی از این نکته تو حل تستها و دراوردن ضرایب توابع ضربه استفاده شده ک حتنا باید حفظش کنید.

Sent from my HUAWEI G730-U10 using Tapatalk



[malih9068]

Re: تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

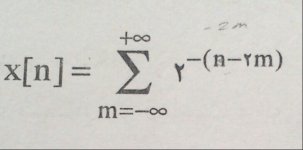

سلام دوستان سوالهام خیلی ساده است!(خوب تازه شروع کردم هنوز چیزی یادم نمیاد ) ) دوره تناوب این دوتا چی میشه؟
راه حل سریع برای بدست اوردن و تشخیص متناوب بودن یا نبودن دارید؟


Send from my sony using Taptalk



[keyhan386]

سلام دوستان سوالهام خیلی ساده است!(خوب تازه شروع کردم هنوز چیزی یادم نمیاد ) ) دوره تناوب این دوتا چی میشه؟
راه حل سریع برای بدست اوردن و تشخیص متناوب بودن یا نبودن دارید؟
مشاهده پیوست 220143مشاهده پیوست 220144

Send from my sony using Taptalk

سلام
http://s5.picofile.com/file/8139215292/IMG_20140906_161145.jpg



[malih9068]

Re: تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

سلام
http://s5.picofile.com/file/8139215292/IMG_20140906_161145.jpg

مرسی دوست عزیز کلا اینها رو یادم رفته!
برای دومی کتاب گفت متناوب با N=2
خودمم گفتم نداره .....
Send from my sony using Taptalk



[wer340]

تو حالت پیوسته تمام توابع از قانون تناوب پیروی می کنند



[saeeddhk]

مرسی دوست عزیز کلا اینها رو یادم رفته!
برای دومی کتاب گفت متناوب با N=2
خودمم گفتم نداره .....
Send from my sony using Taptalk

من متوجه نشدم که چرا متناوب نیست



[malih9068]

Re: تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

من متوجه نشدم که چرا متناوب نیست

منم هنوز متوجه نشدم!

Send from my sony using Taptalk



[saeeddhk]

دوستان تو این سوال یه مشکل دارم.چرا قسمت زوج تابع شده 1/2 آیا تو نقطه t=0 ناپیوستگی وجود داره؟؟؟

مشاهده پیوست آزمون ششم.pdf

مشاهده پیوست پاسخ آزمون ششم.pdf

منظورم سوال دومه



[Paydar91]

منم هنوز متوجه نشدم!

Send from my sony using Taptalk

سلام.ببنید این سیگنال دوم با دوره ی تناوب دو متناوب هستش.اگه بخوام اثباتش کنم از حوصله ی بحث خارج هست و هیچ کاربردی هم نداره..شما نتیجه ای که توی عکس زیر گذاشتم رو نتیجشو حفط کنید کافیه...و برای همه ی مثال ها قابل استفاده.



[Kaka_s]

دوستان تو این سوال یه مشکل دارم.چرا قسمت زوج تابع شده 1/2 آیا تو نقطه t=0 ناپیوستگی وجود داره؟؟؟

مشاهده پیوست 220307

مشاهده پیوست 220308

منظورم سوال دومه

چون سیگنال x(t) حقیقی است قسمت حقیقی تبدیل فوریه آن زوج است و خب انتگرالی که تو صورت سوال خواسته از 0 تا بی نهایته و چون طبق فرمول انتگرال از منفی بی نهایت تا مثبت بی نهایت مساوی 2pi در مقدار سیگنال در صفر هستش یه 1/2 میاد پشت انتگرال دیگه



[saeeddhk]

چون سیگنال x(t) حقیقی است قسمت حقیقی تبدیل فوریه آن زوج است و خب انتگرالی که تو صورت سوال خواسته از 0 تا بی نهایته و چون طبق فرمول انتگرال از منفی بی نهایت تا مثبت بی نهایت مساوی 2pi در مقدار سیگنال در صفر هستش یه 1/2 میاد پشت انتگرال دیگه

اینو میدونم.قسمت زوج تابع چرا شده 0.5 آیا تو نقطه صفر ناپیوستگی هست؟؟



[Pro.Eng]

اینو میدونم.قسمت زوج تابع چرا شده 0.5 آیا تو نقطه صفر ناپیوستگی هست؟؟

سلام. من تبدیل فوریه رو کامل نخوندم ولی خوب سؤال شما جوابش مشخص هستش. تابع x(t) در 0 دارای ناپیوستگی هستش چونکه حد راست و حد چپ تابع در 0 برابر نیستند و مقدار تابع در این نقطه هم برابر حد راست + حد چپ تقسیم بر 2 هستش. یعنی : (1+0)/2=1/2=0.5
از طرفی چونکه مقدار قسمت زوج تابع در نقطه 0 برابر مقدار خود تابع در نقطه 0 میشه پس مقدار قسمت زوج تابع در 0 هم برابر 0.5 میشه.



[malih9068]

Re: تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

سلام.ببنید این سیگنال دوم با دوره ی تناوب دو متناوب هستش.اگه بخوام اثباتش کنم از حوصله ی بحث خارج هست و هیچ کاربردی هم نداره..شما نتیجه ای که توی عکس زیر گذاشتم رو نتیجشو حفط کنید کافیه...و برای همه ی مثال ها قابل استفاده.

مرسی دوست عزیز خیلی لطف کردی نجاتم دادی....

Send from my sony using Taptalk



[keyhan386]

مرسی دوست عزیز خیلی لطف کردی نجاتم دادی....

Send from my sony using Taptalk

سلام دوست عزیز روابط بالا زمانی برقرار است که توان 2 قدر مطلق داشته باشه نه پرانتز لطفا دقت کنید



[armineca7]

سلام دوستان اگه کمکم کنید ممنون میشم . چرا در شکل زیر گفته مطلقا انتگرال پذیر نیست؟ http://upload7.ir/imgs/2014-09/80193190006543049849.jpg

چرا در اینجا وقتی بازه را تقییر میده u(t -T) میذاره http://upload7.ir/imgs/2014-09/46165003571187966946.jpg



[keyhan386]

سلام دوستان اگه کمکم کنید ممنون میشم . چرا در شکل زیر گفته مطلقا انتگرال پذیر نیست؟ http://upload7.ir/imgs/2014-09/80193190006543049849.jpg

چرا در اینجا وقتی بازه را تقییر میده u(t -T) میذاره http://upload7.ir/imgs/2014-09/46165003571187966946.jpg

سلام
http://s5.picofile.com/file/8140123918/IMG_20140911_135100.jpg



[armineca7]

ممنون دوست



[armineca7]

سلام دوستان اگه میشه بگید که چرا این دو تا تابع معکوس پذیر هستند یانیستند . اصلا نمیدنم معوس پذری چطر هستش
http://upload7.ir/imgs/2014-09/03353264140802710429.jpg
http://upload7.ir/imgs/2014-09/68722056674662357420.jpg

http://upload7.ir/imgs/2014-09/78358345042247425283.jpg



[keyhan386]

سلام دوستان اگه میشه بگید که چرا این دو تا تابع معکوس پذیر هستند یانیستند . اصلا نمیدنم معوس پذری چطر هستش
http://upload7.ir/imgs/2014-09/03353264140802710429.jpg
http://upload7.ir/imgs/2014-09/68722056674662357420.jpg

http://upload7.ir/imgs/2014-09/78358345042247425283.jpg

سلام
http://s5.picofile.com/file/8140634092/WP_20140525_11_59_50_Smart.jpg

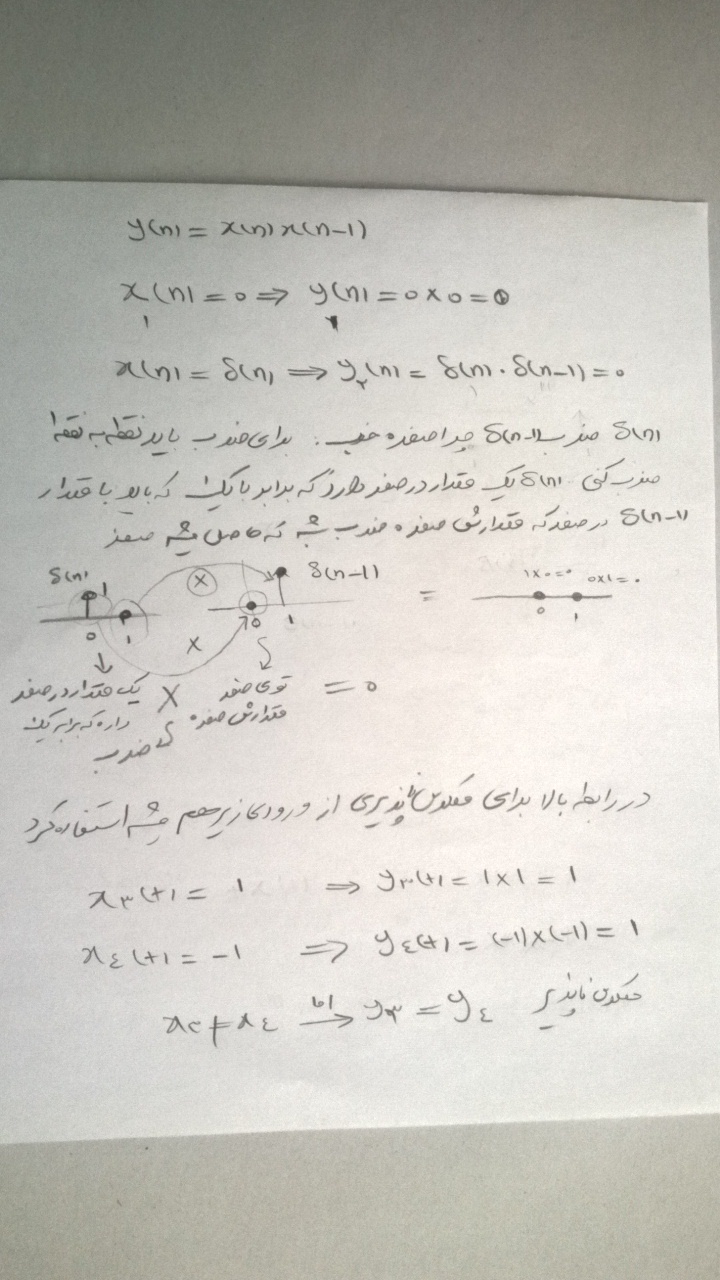

http://s5.picofile.com/file/8140636950/WP_20140525_12_13_14_Smart.jpg



[armineca7]

ممنون اگه لطف کنین اینم کمکم کنید خیلی ممنون میشم

http://upload7.ir/imgs/2014-09/09026176640855717360.jpg



[keyhan386]

ممنون اگه لطف کنین اینم کمکم کنید خیلی ممنون میشم

http://upload7.ir/imgs/2014-09/09026176640855717360.jpg

سلام
http://s5.picofile.com/file/8140727400/IMG_20140914_195225.jpg
http://s5.picofile.com/file/8140727684/IMG_20140914_195328.jpg
http://s5.picofile.com/file/8140729176/IMG_20140914_200900.jpg



[saeeddhk]

بچه ها چرا دوره تناوب این سیگنال یک میشه.چرا واقعا؟؟؟ من که متوجه نشدم



[keyhan386]

بچه ها چرا دوره تناوب این سیگنال یک میشه.چرا واقعا؟؟؟ من که متوجه نشدم

مشاهده پیوست 220893

سلام دوره تناوب x را بارسم شکل x می توان تشخیص داد به این صورت که تورابطه ای که برای x داده سیگما رو بازش کن به k چندتا مقدار بده مثالا 0و1و2 بعد هر بار که مقدار دادید ببین شکل چی میشه رسم کن و بعد شکل هایی که برای هر مقدار بدست میاری باهم جمع بزن ( سیگماست دیگه ) مثلا صفره رابه جای k بزار شکلش میشه یک ضربه در صفر با دامنه 2 و یک ضربه در 1/2 با دامنه منفی یک حالا مقدار یک روبزار جای k که میشه یک ضربه در 1/2 با دامنه 2- و یک ضربه در 3/2- با دامنه 1- اگه این کار رو برای 2و3 و... انجام بدید و با هم جمع بزنی یک الگوی تکراری حاصل میشه بطوری که در یک دوره به طول یک 1(همان دوره تناوب ) دوضربه با دامنه های 2 و 3- قرار داره



[llvll.asoud]

بچه ها چرا دوره تناوب این سیگنال یک میشه.چرا واقعا؟؟؟ من که متوجه نشدم

مشاهده پیوست 220893

سلام دوستمون توضیح کامل رو دادن ولی خب بد نیستش بدون رسم شکل هم بدونیم.

دوره تناوب قطار ضربه میشه ضریب کا. این تابعی که شما نوشتید تشکیل شده از دوتا قطار ضربه.اول قطار ضربه دومی رو بررسی میکنیم میشه ضریب کا منفی یک پس دوره تناوب میشه یک.
توی قطارضربه اولی وجود ضریب منفی یک بتوان کا باعث میشه دوره تناوب دو برابر بشه.خب حالا ضریب کا منفی یک دوم هستش و چون ضریب سیگنال منفی یک بتوان کا داره پس دوره تناوبش میشه دو ضربدر یک دوم که میشه یک. اشتراک دوتا یک میشه یک



[saeeddhk]

اینجا چرا ناحیه همگرایی اینطوریه؟؟ من متوجه نمیشم دوستان.سیگنال x یه سیگنال علی و دوره محدوده

پس ناحیه همگراییش باید شامل بینهایت هم بشه.اما اینجا اینطور نیست چرا؟؟ مگه ناحیه همگراییش مگه نباید باشه

همه صفحه s بجز منفی بی نهایت؟؟



[keyhan386]

سلام دوستمون توضیح کامل رو دادن ولی خب بد نیستش بدون رسم شکل هم بدونیم.

دوره تناوب قطار ضربه میشه ضریب کا. این تابعی که شما نوشتید تشکیل شده از دوتا قطار ضربه.اول قطار ضربه دومی رو بررسی میکنیم میشه ضریب کا منفی یک پس دوره تناوب میشه یک.
توی قطارضربه اولی وجود ضریب منفی یک بتوان کا باعث میشه دوره تناوب دو برابر بشه.خب حالا ضریب کا منفی یک دوم هستش و چون ضریب سیگنال منفی یک بتوان کا داره پس دوره تناوبش میشه دو ضربدر یک دوم که میشه یک. اشتراک دوتا یک میشه یک

ممنونم روش سریع تری بود



[keyhan386]

اینجا چرا ناحیه همگرایی اینطوریه؟؟ من متوجه نمیشم دوستان.سیگنال x یه سیگنال علی و دوره محدوده

پس ناحیه همگراییش باید شامل بینهایت هم بشه.اما اینجا اینطور نیست چرا؟؟ مگه ناحیه همگراییش مگه نباید باشه

همه صفحه s بجز منفی بی نهایت؟؟

​

​

مشاهده پیوست 220930

ناحیه همگرایی Xو Y اشتباه ذکر شده ( شاید اشتباه چاپیه ) باید Re(s)>0 باشه به جدول تبدیل لاپلاس مراجعه کنید و تبدیل تابع پله uرا نگاه کنید​



[armineca7]

سلام دوستان اگه میشه کمکم کنید . ممنون
http://upload7.ir/imgs/2014-09/05033816293145138211.jpg



[armineca7]

2
http://upload7.ir/imgs/2014-09/48697281407487821280.jpg
