سلام
مشکل شما کجاست؟

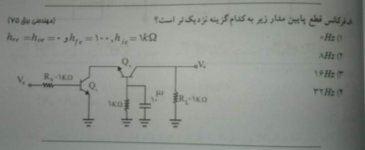

کلکتور2 مدار بازه پس جریان امیتر و بیسش براره یه تونن ساده هست
کجاشو متوجه نمیشین بفرمایین
تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد
- شروع کننده موضوع یونس313
- تاریخ شروع
مشکل شما کجاست؟
کلکتور2 مدار بازه پس جریان امیتر و بیسش براره یه تونن ساده هست
کجاشو متوجه نمیشین بفرمایین
اهان :دی
خب تو ای سی رسم کرده بعد منبع جریانا مدار باز شدن.خودت میدونی که مدار باز بودن یعنی جریان صفر داشتن.پس هرچی جریان توی بیس ترانزیستور دوم هستش از امیترش هم عبور میکنه.جریان امیتر رو آی گرفته پس جریان بیسشم میشه آی.توی ترانزیستور اولی جریان کلکتور با بیس میشه جریان امیتر.جریان بیس میشه آی بتاام. جریان کلکتور میشه آی منهای آی بتاام که میشه 99/100 آی بعد یه کی وی ال زده توی مسیر بیس امیتر دو ترانزیستور

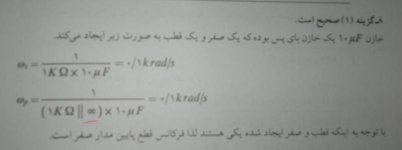

دوستان بنظرتون اشتباه حل نکرده؟؟؟چرا مقاومت دیده شده از بیس رو گرفته آرپای اولی به اضافه re دومی.در حالی که بیس و امیتر
جریانشون یکیه.چون کلکتور بازه.من میگه جوابش میشه 5 کیلو نه 250 کیلو.مقاومت دیده شده از بیس میشه 50 اهم...
حالا دوستان باز بیاید نظر بدید.چون تست قشنگیه.تو گزینه هاش بی نهایت هم داشت که من بی نهایت زدم.
من میگم kvl بزنی از vt میشه 50 اهم.نه آرپای
mahdi_ml
عضو جدید
شما مدلT ترانزیستور دومی را بکش و مسئله را حل کن(کی وی ال بزن به همون روش vtو it) به ابهام بر میخوری اما وقتی آر پای را میزاری جوابش درست درمیاد تو حل مسئله ...
حالا اگه بازم مشکلی بود حلتون رو بزارین تا مشکل مشخص بشه...
Reza system 94
عضو جدید
Re: تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد
مسیر کی وی ال بیس کیو 2 میری تو امیتر کیو 1 بعد هم بیسش که زمینه
از کجا کی وی ال میزنی مگه?
سلام
مسیر کی وی ال بیس کیو 2 میری تو امیتر کیو 1 بعد هم بیسش که زمینه
از کجا کی وی ال میزنی مگه?
خوب من از بیس q2 تا بیس q1 کی وی ال میزنم.که میشه دوتا re
mahdi_ml
عضو جدید
سلام
ممنون.اصلاح کردم ببینید باز میشه
mahdi_ml
عضو جدید
آهان ...!!
ببین مدل پای ترانزیستور اول را بکش...میبینی که بین بیس و امیتر دوسرش زمین شده پس ولتازی روی آرپای نداریم...بنابر این منبع وابسته مون خاموش میشه و کلا این ترانزیستور جریانش صفر میشه(اتصال باز)...
بنابر این در آرپای دومی به جایی وصل نیست و جریانی که ازش میگذره صفره بنابراین میشه اتصال باز یاهمون بی نهایت....
Reza system 94
عضو جدید
sanup2006
عضو جدید
دقیقا همینطوره منم میگم Vt= 2Re*i
البته میشه مدل پای زد و همون تحلیل تست درست باشه ولی خوب این تحلیل بالا هم باید درست باشه اصولا.
اشتباه خودمو با ذکر دلیل اصلاح میکنم. اصلا حواسم به این نبود که re به ic وابسته هست (طبق رابطه re) پس نمیشه re در نظر گرفت و حل مهندس اسلام پناه درسته
(نه جون ما حل اسلام پناه درست نی!!!)بازم بی دقتی. خیلی باید حواست جمع باشه سر جلسه !!!!
آخرین ویرایش:
keyhan386
عضو جدید
سلام دوست عزیزدوستان یکی میشه توضیح بده که اثر بارگذاری رو چطور انجام داده؟؟؟؟
M6 و M5 توی مد دیودی اند ( یعنی گیت و درین مستقیما بهم وصل اند) و وقتی ترانزیستور توی مد دیودی باشه در حالت ac معادل مقامت 1/gm میشه. به جای M6 یک مقاومت 1/gm و به جای مقاومت M5 یک مقاومت 1/gm قرار دهید سپس مدار را تحلیل کنید . اینجوری خیلی راحتر میشه .
البته بدون فیدبک راحت تره...نمیدونم طراح چه اصراری داشته که بگه با فیدبک حل بشه...اما بدون فیدبک خیلی آسونه
سلام دوستان
تو درسنامه کتاب هر وقت vp داخل قدرمطلق بود و اگه میخواستیم داخل فرمول جریان id بزاریم مثلا اگه قدر مطلق vp2 بود در داخل فرمول -2 به جای vp میزاشتیم چرا در سواله زیر این اتفاق نیافتاده؟
و اون عبارتی که نوشته vgs=0.062id یعنی vgs=-vsg نوشته که شده این در کانال p????
تو درسنامه کتاب هر وقت vp داخل قدرمطلق بود و اگه میخواستیم داخل فرمول جریان id بزاریم مثلا اگه قدر مطلق vp2 بود در داخل فرمول -2 به جای vp میزاشتیم چرا در سواله زیر این اتفاق نیافتاده؟
و اون عبارتی که نوشته vgs=0.062id یعنی vgs=-vsg نوشته که شده این در کانال p????
تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد
سلام دوستان ممنون ميشم اين سوالو واسم توضيح بديد
گزينه درست هم گزينه يك هستش
با تشكر
Sent from my iPhone using Tapatalk
سلام دوستان ممنون ميشم اين سوالو واسم توضيح بديد
گزينه درست هم گزينه يك هستش
با تشكر
Sent from my iPhone using Tapatalk
سلام دوستان ممنون ميشم اين سوالو واسم توضيح بديد
گزينه درست هم گزينه يك هستش
با تشكر
Sent from my iPhone using Tapatalk
ترانزیستور در ناحیه فعال قرار گیرد ربطی به نقطه 1 نخواهد داشت و ریپل از دیود عیور می کند
تاپیک رفع اشکال درس الکترونیک کنکور کارشناسی ارشد
يوسف جان ميشه يكم بيشتر توضيح بدي؟!كدوم ديود منظورته؟!ديود ترانزيستور؟!
بعد اگه بهره اپ امپ بي نهايت نباشه چي؟!
Sent from my iPhone using Tapatalk
يوسف جان ميشه يكم بيشتر توضيح بدي؟!كدوم ديود منظورته؟!ديود ترانزيستور؟!
بعد اگه بهره اپ امپ بي نهايت نباشه چي؟!
Sent from my iPhone using Tapatalk
Kaka_s
عضو جدید
سلام دوستان
من سواله زیر رو با روش زیر حل کردم اما از شانس ما تو گزینه هم بود که اشتباهه!!
ممکنه بگید اشتباهم کجاست .؟از روش نیم مدار رفتم
مشاهده پیوست 227334
مشاهده پیوست 227335

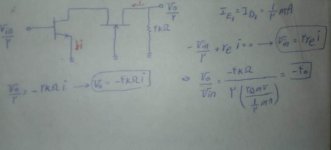

جواب شما کاملا درسته. کی گفته اشتباهه؟ اینم حل منه:
سلام دوستان
من سواله زیر رو با روش زیر حل کردم اما از شانس ما تو گزینه هم بود که اشتباهه!!
ممکنه بگید اشتباهم کجاست .؟از روش نیم مدار رفتم
مشاهده پیوست 227334
مشاهده پیوست 227335
بنظر من 40 درسته.غلط حل کرده آقای کهن
keyhan386
عضو جدید
سلام دوست عزیزسلام دوستان
من سواله زیر رو با روش زیر حل کردم اما از شانس ما تو گزینه هم بود که اشتباهه!!
ممکنه بگید اشتباهم کجاست .؟از روش نیم مدار رفتم
مشاهده پیوست 227334
مشاهده پیوست 227335
شما جریان dc رو 0.5 گرفتی که درسته ولی مهندس کهن 1 در نظر گرفته که غلطه وگرنه راه حل درسته
ممنون از شما

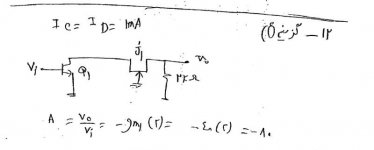

استاد کهن اینجوری این مثال رو حل کردن و گزینه 4 رو زدن:
من سوالای ابزار دقیق 84 هم دانلود کردم صورت سوال کاملا درسته ولی پاسخشو پیدا نکردم
ممنون از همگی
Kaka_s
عضو جدید
ممنون از شما
استاد کهن اینجوری این مثال رو حل کردن و گزینه 4 رو زدن:
مشاهده پیوست 227353
من سوالای ابزار دقیق 84 هم دانلود کردم صورت سوال کاملا درسته ولی پاسخشو پیدا نکردم
ممنون از همگی
والا حلی که من کردم حل آقای اسلام پناه بود.
keyhan386
عضو جدید
سلام دوست عزیزدوستان تو این سوال جوابش گزینه 2 میشه؟؟؟
و تو این سوال جوابش 2.5 میشه؟؟؟
سوال اول گزینه 2
سوال دوم رو من 5/3 بدست آوردم .گزینه1
آخرین ویرایش:
میشه حلتو بذاری ببینم
