تمرین گروهی آزمون طراحی خرداد 93

[RAHA60]

آره درسته.اصلی 6 متر.



[RAHA60]

شما که آنلاینید 89 و 91 را کار نکردید؟



[holooooooo]

اینا رو پرسیدم که بدونم واسه ارتفاع نورگیر حداقلی وجود داره؟

30 تا 40 سانت خوبه، حداکثر 90 تا

شما که آنلاینید 89 و 91 را کار نکردید؟

من نه



[fatane_a]

آره درسته.اصلی 6 متر.

این و در جواب سوال من گفتی؟؟
صفحه 70 م 4، این فاصله رو 3 متر گفته.



[holooooooo]

این و در جواب سوال من گفتی؟؟
صفحه 70 م 4، این فاصله رو 3 متر گفته.

برا همینه که به رها میگم نقل قول بزنه!!!!!! ولی گوش نمیده، من کلا نمیفهمم طرف صحبتش با کیه!!



[fatane_a]

برا همینه که به رها میگم نقل قول بزنه!!!!!! ولی گوش نمیده، من کلا نمیفهمم طرف صحبتش با کیه!!

شما جواب سوال من و نمی دونی؟



[RAHA60]

این و در جواب سوال من گفتی؟؟
صفحه 70 م 4، این فاصله رو 3 متر گفته.

آره فضاهای اصلی مثلا دو خواب واحد جزا یا بهتر بگم منظورم فضای خصوصی بود6متر مطمئن



[holooooooo]

شما جواب سوال من و نمی دونی؟

سوالت چیه؟ ببخشید نمیتونم برم پستای قبلیو چک کنم، اگه راجب نورگیراس، چرا میدونم همه رو، فقط دقیق سوالتو یه بار بپرس، یا پیام خصوصی کن اینجا جوابشو میدم



[fatane_a]

. ...صفحه 70 و 92 مبحث 4در مورد فاصله فضاهای دو واحد مستقل از هم تو پاسیو گفته. گیج شدم. این 2 تا یکیه؟.



[نقش نقطه آفرینش]

دستت درد نکنه مهندس خیلی عالی بود لطفا بقییشم بزار تو همین تاپیک تا همه استفاده کنن ممنون از زحمتی که میکشی



[holooooooo]

ابعاد نورگیر

ابعاد نورگیر

. ...صفحه 70 و 92 مبحث 4در مورد فاصله فضاهای دو واحد مستقل از هم تو پاسیو گفته. گیج شدم. این 2 تا یکیه؟.

برای زمین های بزرگتر از 200 متر

-برای یک فضا که از نورگیر نور میگیرد:

1) فضای اصلی: حداقل 12 مترمربع با بعد حداقل 3 متر
2) فضای فرعی: حداقل 6 مترمربع با بعد حداقل 2 متر

-برای دو فضایی که از 2 واحد مستقل از یک نورگیر نور میگیرند:

1) فاصله ی 2 فضای اصلی از هم : 6متر ...... 6*3=18 متر مربع
2)فاصله ی 2 فضای فرعی از هم : 4 متر....... 4*2=8 مترمربع
3)فاصله ی 1 فضای اصلی و 1 فرعی از هم 4 متر..... 4*3=12 مترمربع

فضای اصلی(درجه یک) : پذیرایی، اتاق خواب، نشیمن، اتاق غذاخوري، کلیه فضاهاي اقامت
فضای فرعی(درجه 2) : آشپزخانه خشک یا تمیز، انباری

منم اونو دیده بودم و گیج شدم ولی بقیه مبحثو خوندم، و طبق گفته ی استادم این درستشه، به بقیه چیزا هم توجه نکن، من خودم خیلی ضدونقیض تو این مبحث 4 دیدم که هر جا اومده یه عددو گفته!!



[gh.fariba]

سلام دوستان.این عرض مسیر رفت و آمد 5 متر خیلی غیر منطقیه.البته تو مبحث 4 این ضابطه موجوده ولی شاید برداشت غلط کردیم.
چون عرض رمپ که باید از مسیر رفت و آمد بیشتر باشه 3.5 متره.(البته تو پارکینگ های با کمتر از 24(یا 25)پارکینگ.
عرض درب ورودی خودرو هم 3 متره.
تو ضوابط شهرداری تهران که مطابقت زیادی با مباحث ملی داره 3 متر در نظر گرفته میشه.

جناب فرزاد گل گفتید. منم صد در صد با شما موافقم. سوال من هم دقیقا همین بود و با جواب بچه ها که اشاره به ص73 مبحث 4 داشتند واقعا قانع نشدم. چون عرض رمپ هم به نوعی عرض مسیر رفت و آمد محسوب میشه دیگه... به نظر من هم همون 3.5 کفایت میکنه. بخصوص در مسیر ورودی. یادم نیست کی؟ ولی یکی از بچه ها 3.8 مسیر ورودیش بود و به نظر من هیچ مشکلی نبود، اما اینجا همه بهش ایراد گرفته بودند که این عرض باید 5 باشه!!!!!!



[maryam_k35]

هم پارکینگ هم ستون گذاریت مشکل داره

میشه بگید پارکینگ ایرادش چیه چون منم همینطور کار کردم!! 1486#



[holooooooo]

میشه بگید پارکینگ ایرادش چیه چون منم همینطور کار کردم!! 1486#

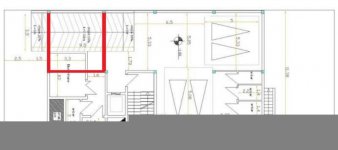

به نظر من 2 تا پارکینگ پایینیا ور یکم جا داره شیفت میده سمت چپ، فقط ستون گذاریش ایراد داره، تیرا از وسط رمپ رد میشه!



[maryam_k35]

هم پارکینگ هم ستون گذاریت مشکل داره

به نظر من 2 تا پارکینگ پایینیا ور یکم جا داره شیفت میده سمت چپ، فقط ستون گذاریش ایراد داره، تیرا از وسط رمپ رد میشه!مشاهده پیوست 211088

ستونش که بله...گفته بودن پارکینگ ham..مرسی



[ha@sa]

شما کلا صورت مساله رو پاک کردین از شما پلان دوبلکس خواسته شده ولی ما چیزی به نام پله داخلی تو طرح شما نمی بینیم بهتره صورت سوال رو یکبار دیگه بخونین و یک راهنمایی از ارتفاع متفاوت فضاهای طبقه همکف برای ایجاد تراز ها تون استفاده کنید و چون شما کارتون مطابق سوال خواسته شده نیست رد میشه بهتره توی آزمون هم صورت مسئله رو برای خودتون حل کنید بعد شروع به طراحی بکنید این سوال طراحی یک واحد تنهاست و پله اصلی و آسانسور نیاز نداره بروی این طراحی فکر کنید به جهت اطلاع کم شما طراحیش یکم از بقیه کارا سخت تر هستش

میشه اگه نمونه از پلان دوبلکس دارید واسم بزارید .من خودمم که گفتم شک دارم درست کار کرده باشم . دوستان کسی این سوال رو انجام داده ؟؟؟؟؟؟؟؟؟؟؟؟؟؟



[holooooooo]

ابعاد آسانسور

ابعاد آسانسور

ابعاد آسانسورو بچه ها خواسته بودن



[gh.fariba]

بچه ها میشه یکی یه نمونه هاشور رمپ درست رو بذاره. هرکسی یه جور میگه انگار....
نوک فلشهای متوالی باید به سمت کد ارتفاعی بالاتر باشه یا به سمت زیرزمین؟ فکر کنم تو ترسیم فنی مهم باشه. تو تاپیک پارسال یه چی گفتن، تو تاپیک امسال یه چی دیگه...



[میلاد معمار]

سلام دوستان خوبم..ممنون بخاطر اینکه نظر دادید.ولی اگه کمی فک کنید ستون گذاریش فک نکنم ایرادی داشته باشه.سقف تا اول لبه رمپ بصورت کنسولی کار میشه...و روی رمپ تیر نمیاد.......قطع میشه...کمی دقت کنید.......باقر جان...هلو جان و مریم جان



[میلاد معمار]

البته الن ک دوباره میبینم...فاصله ستونها تا اول رمپ 1.78هست....نمیشه...خخخخخخخخخخ



[میلاد معمار]

بچه ها چنتا سوال دارم...میشه طبق آخرین تغییرات مباحث بهم جواب بدید ممنون میشم...شرمنده اگه تکراری میپرسم..جزوه رو هم خوندم...میخوام مطمئن شم....سپاسگزارم...
1.سقف طبقات مسکونی رو چند بگیریم.؟؟؟؟...اخه اگه 17 سانت بگیریم و 18 کف پله بزاریم میشه 3.06متر ارتفاع سقفمون .40سانت ک ضخامت داریم صافی میمونه 2.66 این نمره منفی نداره؟؟؟باید ارتفاعو چند بگیریم؟؟؟؟؟؟؟
2.ابعاد داخلی اسانسر چنده؟؟؟؟ابعاد موتورخانه اسانسر چنده؟؟؟و ارتفاع موتور خانه؟؟؟و عمق چاهک؟؟؟
3.طول رمپ ماشین حداکثر چند باید باشه؟؟؟
4.در 1.20دولنگه باید بکشیم یا یک لنگه؟؟؟
5.اگه هال و پذیراییمون از آشپزخانه نور بگیره فاصله پنجره اشپز تا دیوار هال باید چقد باشه؟؟؟حداکثر؟؟
6.ارتفاع سقف طبقات رو 40 سانت بگیریم؟؟////
7.حداقل عرض و مساحت فضاهای زیرو بهم میگین؟؟
آشپز
خواب
هال و پذیرایی
حمام و دستشویی
8.چشم پله بزاریم یا نزاریم؟؟؟؟؟
ممنون از راهنماییتون........



[aiman1234]

سلام دوستان خواهشا در مورد این کار هم نظر بدین هر چند خیلی رو جزییات دقیق نشدم و سعی کردم کلیت طرحو اونجاهایی که دست گیر و اذیت کنه رو در بیارم /اسفند 89/فقط جای اون دوتا ستون باکس راه پله یه کم از اکس اصلی ستونهام داخل تر رفته نمیدونم اینجوری از لحاظ سازه ای مشکلی نداره؟ ! لطفا



[aiman1234]

اینم طبقات البته دستی ترسیم کردم ولی ابعاد سنجیده و دقیقه تقریبا



[aiman1234]

بچه ها میشه یکی یه نمونه هاشور رمپ درست رو بذاره. هرکسی یه جور میگه انگار....
نوک فلشهای متوالی باید به سمت کد ارتفاعی بالاتر باشه یا به سمت زیرزمین؟ فکر کنم تو ترسیم فنی مهم باشه. تو تاپیک پارسال یه چی گفتن، تو تاپیک امسال یه چی دیگه...

مهم نیست جهت فلش اصلا بستگی داره ماشین رو در حال پایین رفتن از رمپ تصور کنی یا در حال بالا رفتن که هر دو درسته ولی بیشتر و معمول ترش به سمت پایین میگیرن



[gh.fariba]

سلام دوستان خواهشا در مورد این کار هم نظر بدین هر چند خیلی رو جزییات دقیق نشدم و سعی کردم کلیت طرحو اونجاهایی که دست گیر و اذیت کنه رو در بیارم /اسفند 89/مشاهده پیوست 211098فقط جای اون دوتا ستون باکس راه پله یه کم از اکس اصلی ستونهام داخل تر رفته نمیدونم اینجوری از لحاظ سازه ای مشکلی نداره؟ ! لطفا

نه ستونهات از لحاظ سازه ای مشکلی ندارن. فقط باید جوری در نظر بگیریش که ابعاد مفید دستگاه پله رو کم نکنه که فکر کنم رعایت کردیش. زیاد ابعاد و اندازه ها مشخص نیستند. در کل من مشکلی نمی بینم. فقط ورودی آسانسور رو از روبرو بذار و سمت چپ رو ببند. ورودیت به نطرم مخفی شده و دسترسیش خوب نیست.
رمپ پس چرا واسه ماشینات نذاشتی. کدشو که زدی +20... به نظرت رمپ معلول نباید زیر سقف باشه؟؟؟؟
خسته نباشی



[gh.fariba]

اینم طبقات البته دستی ترسیم کردم ولی ابعاد سنجیده و دقیقه تقریبامشاهده پیوست 211099

واحد جنوبی: به نظرم آشپزخونه رو ببر بالا(سمت شمال.کنار پاسیو) که از پاسیو نور و تهویه بگیره. اینجوری نور سالنت کور شده حیفه.
واحد شمالی: نمیخواد نشیمنو اینجوری با در و دیوار محدودش کنی. بذار مثل یه هال تقسیم کننده فضا باشه یا یه چیزی مثل تی.وی روم... فضاش کوچیکه و بلا استفاده.
پییشنهاد:
نمیشد هر دو واحدو یه جوری در بیاری که نور جنوبو داشته باشند!
واحد شمالیتو میتونستی بهتر کار کنی. خوابها میتونند هر دو از جبهه شمال نور بگیرند. اینجوری دو تا خوابت تا سر ستون وسط پذیرایی میاند و مشکل اونم حل میشه. اونوقت فکر کنم آشپزخونه را بشه بذاری جای نشیمن تا از پاسیو نور و تهویه بگیرند. سالنتم دیگه اینجوری خورد نمیشه. حالا اینا در حد پیشنهاده. یه کم پس و پیشش کنی فکر کنم میتونی طرح بهتری ارائه بدی.
موفق باشی.



[gh.fariba]

o.k.b پنجره ها

o.k.b پنجره ها

بچه ها تو امتحان باید o.k.b پنجره ها ذکر بشه؟ خانوم آگین که اینکارو کرده بودند. برای پنجره های جنوبی که مطمئنم 1.10 هست ولی برای پنجره های شمالی با اینکه قبلا هم پرسیده بودم کسی جواب درست نداد که دقیقا باید چی بنویسیم واسش! طرح خانم آگین هم پنجره های جنوبیش مشخصه ولی متاسفانه پنجره های شمالیش نه! تو عکس زیاد واضح نبود. واسه پنجره های نورگیر چطور؟ اونارم باید بنویسیم؟ چقدر؟
هستند خانوم آگین که جواب منو بدند؟؟؟؟ یا یکی از بچه ها که راجع به این موضوع اطمینان کافی داره!
ممنون پیشاپیش



[bagher66]

سلام دوستان خوبم..ممنون بخاطر اینکه نظر دادید.ولی اگه کمی فک کنید ستون گذاریش فک نکنم ایرادی داشته باشه.سقف تا اول لبه رمپ بصورت کنسولی کار میشه...و روی رمپ تیر نمیاد.......قطع میشه...کمی دقت کنید.......باقر جان...هلو جان و مریم جان

کنسول برای اسکلت بتنی تا 1.2 مجازه فلزی 80 سانت الان شما 1.78 کنسول زدی.دو تا از خودرو ها هم باید به سمت چپ حرکت بدی کنار راه پله
تیر اولی یه خورده پایین تر به ستونها وصل میشه امن میشه حلش کرد از لحاظ اجرایی باید کنار رمپ ستون بزار فقط تو طبقه زیر زمین دیگه تو همکف وطبقات ادامه نده



[aiman1234]

نه ستونهات از لحاظ سازه ای مشکلی ندارن. فقط باید جوری در نظر بگیریش که ابعاد مفید دستگاه پله رو کم نکنه که فکر کنم رعایت کردیش. زیاد ابعاد و اندازه ها مشخص نیستند. در کل من مشکلی نمی بینم. فقط ورودی آسانسور رو از روبرو بذار و سمت چپ رو ببند. ورودیت به نطرم مخفی شده و دسترسیش خوب نیست.
رمپ پس چرا واسه ماشینات نذاشتی. کدشو که زدی +20... به نظرت رمپ معلول نباید زیر سقف باشه؟؟؟؟
خسته نباشی

سلام ممنونم از توجه تون اخه همکف (پیلوتی ) است رمپ نمیخوره رمپ معلول هم 2.5 متره



[holooooooo]

البته الن ک دوباره میبینم...فاصله ستونها تا اول رمپ 1.78هست....نمیشه...خخخخخخخخخخ

اشکال نداره، خوبه اینجا اشکالتون رفع شد نه سر جلسه
