تاپیک مرجع و آموزش نرم افزار CATIA

[yasser2222]

طریقه کار هر دو رو یکم توضیح میدید؟ ممنون
ببخشید اینقد سوال میکنما!

یه سوال دیگه
من قطعات با ابعاد مختلف دارم مثلا یه قطعه با طول 30 میلیمتر. چقد تلرانس برای این باید بزارم. ینی استانداردی وجود داره که مثلا بگه 0.01 طول رو تلرانس بده؟

یه چیزایی در مورد تلرانس ها پیدا کردم که چهار ردهfine, medum, coarse, very coarse معرفی میکنه که از بین اینها میشه انتخاب کرد. مثلا برای طول 30 میلیمتر و در رده fine تلرانس باید 0.1 باشه. جزوه اموزش تلرانس گروه مپنا
​

http://s1.picofile.com/file/7958752682/GD_T_Tuga_www_mechanicspa_mihanblog_com_.rar.html​



[E_khaleghi]

با سلام خدمت دوستان عزيزم
خوب دوستان يادمه يك زماني گفتم كه كتيا در پارتيشن FAT32 خيلي سريعتر لوود ميشه نسبت به پارتيشن NTFS
يه چيزي حدود 3 برابر سريعتر براي اولين بارگزاري
خوب امروز دليل اين موضوع رو فهميدم
به صورت پيش فرض در پارتيشن FAT32 كلاستر ها 16K تعريف شده و در پارتيشن NTFS كلاستر ها 4K
به اين علت در پارتيشن NTFSهارد زمان بيشتري رو صرف پيدا كردن فايلها صرف ميكند
توسط نرم افزار پارتيشن مجيك ميتوان كلاستر هاي پارتيشن NTFS را به 16 كيلو تغيير داد و نتيجه مشابهي نسبت به FAT32 بدست آورد
ولي دوستان به هيچ وجه با پارتيشني كه حاوي اطلاعات هست اين كار رو نكنند كه يا ERROR ميده يا اطلاعات پارتيشن پاك ميشه
صرقا جهت اطلاعات عمومي عرض كردم



[Edris1987_66]

ممنون میشم اگه هرکدوم از دوستان اگه اطلاعات آموزشی در باره Digital Mockup دارن در اختیارم قرار بدن
هرچی بیشتر معرفی کنید ممنون میشم
با تشکر



[smmoosavian]

ممنون میشم اگه هرکدوم از دوستان اگه اطلاعات آموزشی در باره Digital Mockup دارن در اختیارم قرار بدن
هرچی بیشتر معرفی کنید ممنون میشم
با تشکر

dmu.blogfa.com



[yasser2222]

سلام دوباره!!

دوستان مشکلات تلرانس گزاری معمولی حل شد. حالا توی تلرانس های هندسی مشکل دارم. یه عکس میزارم میخام بدونم مقدار تلرانسی که داخل کادرها داده شده بر چه اساسی است.؟ آیا برای اینا هم استانداردی مث تلرانس های حدی که 4 کلاس fine, medium,.... داشت وجود داره؟ ممنون



[mehd0551]

سلام دوباره!! دوستان مشکلات تلرانس گزاری معمولی حل شد. حالا توی تلرانس های هندسی مشکل دارم. یه عکس میزارم میخام بدونم مقدار تلرانسی که داخل کادرها داده شده بر چه اساسی است.؟ آیا برای اینا هم استانداردی مث تلرانس های حدی که 4 کلاس fine, medium,.... داشت وجود داره؟ ممنون مشاهده پیوست 180432

سلام. صفحه 11 تا 113 کتاب استانداردها مربوط به تلرانس گزاری هستش(البته خیلی مختصر توضیح داده اما اگه دقت کنید جواب خودتون را در میارید)صفحه 11 تلرانس عمومی و 112 تا 113 مربوط به تلرانس های هندسی و وعی هستش- اگه هم هند بوک استاندارد داری از din iso 2768 - میتونی استفاده کنی



[Prof.Eng]

سلام دوباره!!

دوستان مشکلات تلرانس گزاری معمولی حل شد. حالا توی تلرانس های هندسی مشکل دارم. یه عکس میزارم میخام بدونم مقدار تلرانسی که داخل کادرها داده شده بر چه اساسی است.؟ آیا برای اینا هم استانداردی مث تلرانس های حدی که 4 کلاس fine, medium,.... داشت وجود داره؟ ممنون
مشاهده پیوست 180432

تلرانس ها بر مبنای کلاس تلرانسی که اشاره کرده اید و همینطور بر مبنای اندرکنش و رابطه هندسی بین قطعات تعریف می شوند. برای بررسی این رابطه هم از تحلیل تلرانسی استفاده می شود که می تواند بطور دستی یا توسط نرم افزار انجام شود. بطور کلی در طراحی یک محصول، کیفیت هندسی مورد نیاز برای دستیابی به کارایی مورد نیاز قطعات، نوع کلاس تلرانس (fine, medium, coarse) را تعریف می کند. در گام دوم، و برای قطعه بخش هایی از هندسه هر قطعه که در ارتباط با سایر قطعه هستند مورد ارزیابی و تحلیل تلرانسی قرار می گیرند تا از عملکرد صحیح هندسی قطعه یا قطعات اطمینان حاصل شود.



[yasser2222]

تلرانس ها بر مبنای کلاس تلرانسی که اشاره کرده اید و همینطور بر مبنای اندرکنش و رابطه هندسی بین قطعات تعریف می شوند. برای بررسی این رابطه هم از تحلیل تلرانسی استفاده می شود که می تواند بطور دستی یا توسط نرم افزار انجام شود. بطور کلی در طراحی یک محصول، کیفیت هندسی مورد نیاز برای دستیابی به کارایی مورد نیاز قطعات، نوع کلاس تلرانس (fine, medium, coarse) را تعریف می کند. در گام دوم، و برای قطعه بخش هایی از هندسه هر قطعه که در ارتباط با سایر قطعه هستند مورد ارزیابی و تحلیل تلرانسی قرار می گیرند تا از عملکرد صحیح هندسی قطعه یا قطعات اطمینان حاصل شود.

ممنون از توضیحات شما، این نرم افزارهای تلرانس گذاری چیا هستن؟



[pishrosanat]

سلام دوستان

آیا کتابخانه های آماده غیر از آنچه به صورت پیش فرض در محیط Mold tooling design وجود دارد که بتوان به کتیا افزود



[mehd0551]

SNAP

SNAP

گزینه SNAP در محیط Scenes مربوط به چی میشه ؟کارش چیه .



[smmoosavian]

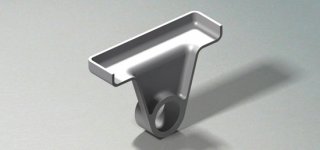

پروژه شماره دو Part Design

Download



[smmoosavian]

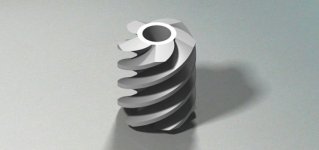

پروژه شماره سه Part Design

Download



[mavi3253]

سلام دوستان عزیز کمکم کنید میخوام تو کتیا یه شبیه سازی انجام بدم ولی نمیشه میخوام به حرکت یه قطعه اون یکی قطعه رو حرکت بده ولی همش از وسطش رد میشه البته بیشتر بگم یه جک پرسه که بعد حرکت بعد طی مقداری مسافت به داخل قالب بخوره وبا ذفشار اونو دربیاره من موندم چطوری این کارو کنم جک از وسط قالب رد میشه چطوری به اینا برخورد بدم خیلی فوریه به دادم برسید



[mavi3253]

سلام دوستان عزیز کمکم کنید میخوام تو کتیا یه شبیه سازی انجام بدم ولی نمیشه میخوام به حرکت یه قطعه اون یکی قطعه رو حرکت بده ولی همش از وسطش رد میشه البته بیشتر بگم یه جک پرسه که بعد حرکت بعد طی مقداری مسافت به داخل قالب بخوره وبا ذفشار اونو دربیاره من موندم چطوری این کارو کنم جک از وسط قالب رد میشه چطوری به اینا برخورد بدم خیلی فوریه به دادم برسید

کسی نیست کمک کنه خیلی ضروریه لطفا کمکم کنید



[mavi3253]

کسی نیست کمک کنه خیلی ضروریه لطفا کمکم کنید

واقعا کسی نیست کمک کنه؟؟؟؟؟؟؟



[smmoosavian]

واقعا کسی نیست کمک کنه؟؟؟؟؟؟؟

شما نمی تونید شبیه سازی واقعی با کتیا انجام بدید. توی کتیا این امکان وجود نداره که قطعات در اثر برخورد با یکدیگر حرکت کنن. برید سراغ سالیدورکس یا Inventor



[mehdibaghaee]

می خوام مقطعی ضربدری یا I شکل را در محیط Generative Shape design به یکباره اکسترود کنم. چکار کنم



[smmoosavian]

می خوام مقطعی ضربدری یا I شکل را در محیط Generative Shape design به یکباره اکسترود کنم. چکار کنم

ابتدا اسكچ مربوطه رو رسم كنيد و سپس با استفاده از فرمان Extrude در محيط shape design مقدار عدي رو وارد كنيد.



[mehdibaghaee]

اینو که خودم هم می دونستم. امتحان کنین نمی زنه. یه ضربدر بزنین بعد اکسترود کنین ارور می ده



[smmoosavian]

اینو که خودم هم می دونستم. امتحان کنین نمی زنه. یه ضربدر بزنین بعد اکسترود کنین ارور می ده

وقتي كه شما توي اسكچر دو تا خط متقاطع رسم مي كنيد نرم افزار نمي تونه با اون دو تا خط يك سطح اكسترود شده ايجاد كنه. با دوبار استفاده از اسكچ و فرمان extrude اين كار امكان پذيره.
فيلم رو دانلود كنيد متوجه ميشيد.
در ضمن به هيچ عنوان نمي تونيد يك سطح پيوسته داشته باشيد كه شكل ضربدر داشته باشه. الزاما بايد دو تا سطح ِ جدا باشن.



[mehdibaghaee]

تشکر
هدف اکسترود مقطع متقاطع ضربدری با یک دستور بود چون قرار است به تعداد زیاد از این مقطع ایجاد شود.
به هر حال تشکر



[smmoosavian]

تشکر
هدف اکسترود مقطع متقاطع ضربدری با یک دستور بود چون قرار است به تعداد زیاد از این مقطع ایجاد شود.
به هر حال تشکر

هر مقطع ضربدري رو ميشه با دو تا مقطع V شكل ايجاد كرد.
فايل رو دانلود كنيد تا بيشتر متوجه بشيد.



[B a h m a N]

با سلام

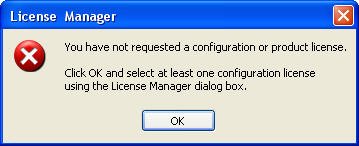

دوستان من هر وقت کتیا (catia v5 R21)را باز میکنم این دو پیام را میده

[h=3][/h] [h=3]راهی هست که دیگه این دو پیام نیاد؟[/h] [h=3][/h]



[yasser2222]

با سلام
دوستان من هر وقت کتیا (catia v5 R21)را باز میکنم این دو پیام را میده
مشاهده پیوست 183155
مشاهده پیوست 183156

راهی هست که دیگه این دو پیام نیاد؟

اره راهش اینه که تیک گزینه های عکس دومت رو بزاری یه چنتا بزاری کافیه



[yasser2222]

و اما باز من و دوستان گرانقدر و تلرانس هندسی!

دوستان سه تا فایل نقشه بسیار ساده کتیا گذاشتم و میخام برای دو سه تا تلورانس هندسی کمکم کنید. چیزی که میخام از شما اینه که
1- آیا تلرانس هندسی که گذاشتم رو درست گذاشتم؟ اگه نه شما لطف کنید درستشو بزارید! ممنون
2- برای این تلرانس ها و برای داشتن یه تلرانس با کیفیت مقدار تلرانس چقد باید باشد؟ اینم رو فایل اعمال کنید لطفا.
ممنون.دوستان ضروریه خواهشا کمک کنید
ممنون



[leon15851]

من یه سوال دارم
وقتی از قطعه تو محیط Drafting نما تهیه می کنم فقط جسم رو از بیرون نشون میده، چکار کنم که جزئیات داخل رو بصورت خط چین نشون بده
در ضمن برش هم نمی خوام بزنم، فقط 3 نما رو می خوام
ممنون میشم بهم کمک کنین​



[yasser2222]

من یه سوال دارم
وقتی از قطعه تو محیط Drafting نما تهیه می کنم فقط جسم رو از بیرون نشون میده، چکار کنم که جزئیات داخل رو بصورت خط چین نشون بده
در ضمن برش هم نمی خوام بزنم، فقط 3 نما رو می خوام
ممنون میشم بهم کمک کنین​

رو کادر نمای مورد نظر کلیک راست کن و propertise اونچا میتونی تیک خطوط پنهان، خط محور،... رو فعال کنی



[yasser2222]

و اما باز من و دوستان گرانقدر و تلرانس هندسی!

دوستان سه تا فایل نقشه بسیار ساده کتیا گذاشتم و میخام برای دو سه تا تلورانس هندسی کمکم کنید. چیزی که میخام از شما اینه که
1- آیا تلرانس هندسی که گذاشتم رو درست گذاشتم؟ اگه نه شما لطف کنید درستشو بزارید! ممنون
2- برای این تلرانس ها و برای داشتن یه تلرانس با کیفیت مقدار تلرانس چقد باید باشد؟ اینم رو فایل اعمال کنید لطفا.
ممنون.دوستان ضروریه خواهشا کمک کنید
ممنون
http://www.www.www.iran-eng.ir/attachment.php?attachmentid=183213&d=1386247337

کسی کمک نمیکنه؟!!



[siyamak2]

با سلام خدمت مهندسین عزیز
دوستان یه مجموعه منوتاژی دارم، میخوام به صورت انیمیشن اینو مونتاژ کنم. یعنی اجزا به ترتیب بیان و مونتاژ بشن. چجوری باید این انیمیشن رو ساخت؟ خود کتیا قادر هست اینکارو بکنه؟
پیشاپیش ممنون از راهنمایی دوستان



[yasser2222]

با سلام خدمت مهندسین عزیز
دوستان یه مجموعه منوتاژی دارم، میخوام به صورت انیمیشن اینو مونتاژ کنم. یعنی اجزا به ترتیب بیان و مونتاژ بشن. چجوری باید این انیمیشن رو ساخت؟ خود کتیا قادر هست اینکارو بکنه؟
پیشاپیش ممنون از راهنمایی دوستان

تو اسمبلی اسمبل کن. بعد برو تو dmu fitting اونجا با دستور track و سپس square میتونی اینکارا رو بکنی
