تاپیک رفع اشکال درس کنترل خطی کنکور کارشناسی ارشد
- شروع کننده موضوع ali_511
- تاریخ شروع
میشه حلشو بنویسی؟
نوشته:
گزینه های 1 2 3 نمیتواند تقریب مناسبی از شکل داده شده باشد.در نتیجه گزینه 4 مناسب تر است.
گزینه 3 تقریب درشتی از شکل داده شده نشان میدهد اما جایگذاری نقاط مختلف شکل در شرط زاویه گزینه ها نمیتواند تقریب درستی از جواب را نشان دهد.گزینه دو دارای صفر و قطب دوردستی (100 و 200) می باشد که در عمل چندان موثر نیستند.
کامل حلاجی کرده هانوشته:
گزینه های 1 2 3 نمیتواند تقریب مناسبی از شکل داده شده باشد.در نتیجه گزینه 4 مناسب تر است.
گزینه 3 تقریب درشتی از شکل داده شده نشان میدهد اما جایگذاری نقاط مختلف شکل در شرط زاویه گزینه ها نمیتواند تقریب درستی از جواب را نشان دهد.گزینه دو دارای صفر و قطب دوردستی (100 و 200) می باشد که در عمل چندان موثر نیستند.
جوابش گزینه 3 هست
حل تقوی رو حتما برای تستای کنکور کنترل بخونید
من این فصل رو نخوندم هنوز
حل تقوی رو مینویسم
تنها نکته کلیدی این سوال اثر فعال شدن هر صفر یا قطب از یک دهه پیش از فعال شدن ان صفر و قطباست و تا یک دهه پس از ان ادامه خواهد داشت با شیب 45
بدلیل افزایش فاز در w=.1 صفری در w=1وجود داشته
بدلیل کاهش فاز در w=.2 قطبی در w=2وجود داشته
بدلیل کاهش فاز در w=1 قطبی در w=10 وجود داشته
بدلیل افزایش فاز در w=2 صفری در w=20وجود داشته
اما نمیتوانید بگویید در w=100 w=200 w=1000 w=2000 به ترتیب قطب و صفر صفر و قطب وجود داشته در حقیقت تغییرا منحنیفاز در بازه w بین 10 تا20 ناشیاز تاثیر همان صفر ها قطب های قبلیست و دراین بازه هیچ صفر و قطب جدیدی فعال نشده
حل تقوی رو حتما برای تستای کنکور کنترل بخونید
من این فصل رو نخوندم هنوز
حل تقوی رو مینویسم
تنها نکته کلیدی این سوال اثر فعال شدن هر صفر یا قطب از یک دهه پیش از فعال شدن ان صفر و قطباست و تا یک دهه پس از ان ادامه خواهد داشت با شیب 45
بدلیل افزایش فاز در w=.1 صفری در w=1وجود داشته
بدلیل کاهش فاز در w=.2 قطبی در w=2وجود داشته
بدلیل کاهش فاز در w=1 قطبی در w=10 وجود داشته
بدلیل افزایش فاز در w=2 صفری در w=20وجود داشته
اما نمیتوانید بگویید در w=100 w=200 w=1000 w=2000 به ترتیب قطب و صفر صفر و قطب وجود داشته در حقیقت تغییرا منحنیفاز در بازه w بین 10 تا20 ناشیاز تاثیر همان صفر ها قطب های قبلیست و دراین بازه هیچ صفر و قطب جدیدی فعال نشده
mohamad--figo
عضو جدید
سلام.یه سوال داشتم.رشته من کامپیوتر سخت افزاره :
اگر تابع انتقال باشه:
G(s) = k / s+ a(alfha)
و
r(t) = R sin (wt) u(t)
C(s) = Krw / (s+a(alfha) ) x (s^2 + w^2)
امده از کسر جزیی حل کرده .ولی من بست کسری مربوط به (s^2 + w^2) رو نفهمیدم.
اگر کسی میتونه توضیح بده ممنون میشم.
اگر تابع انتقال باشه:
G(s) = k / s+ a(alfha)
و
r(t) = R sin (wt) u(t)
C(s) = Krw / (s+a(alfha) ) x (s^2 + w^2)
امده از کسر جزیی حل کرده .ولی من بست کسری مربوط به (s^2 + w^2) رو نفهمیدم.
اگر کسی میتونه توضیح بده ممنون میشم.
سلام
در اينجا Gو C بر حسب لاپلاس و r بر حسب زمان نوشته شده كه بايد به لاپلاس تبديل بشه.
r(t) = R sin (wt) u(t
R(s)=RS/(S^2+W^2)
در واقع لاپلاسsinwt ميشه s/(s^2+w^2)
R(s)=RS/(S^2+W^2)
در واقع لاپلاسsinwt ميشه s/(s^2+w^2)
درود بر دوستان
من تو حساسیت کمی مشکل دارم
کسی چیزی نداره که خوب و مو به مو توضیح داده باشه حساسیتو ؟؟
من تو حساسیت کمی مشکل دارم
کسی چیزی نداره که خوب و مو به مو توضیح داده باشه حساسیتو ؟؟
neda mashreghi60
اخراجی موقت
من خودم مدرسان میخونم البته اگه تبلیغ محسوب نشه چون راهنمایی خواستی گفتم. به نظرم هر کتابه دیگه ای بهتر از رضاییه چون هم تازه اومده هم تا اونجایی که شنیدم کلی غلط داره و 1000صفحه است .
من از روی تقوی می خونم.درس نامه اش خلاصه اس اما تست هارو مفصل توضیح داده.
برای اینکه واقعا کنترل رو یاد بگیری باید دو دور بخونی.
دور اول یه دید نسبی می گیری و تو دور دوم اطلاعاتت مثل پازل کنار همدیگه چیده میشن.
کتاب خوبیه! منم ازش راضی هستم
ولی گاهی بخاطر درسنامه خلاصه اش برای مفاهیم باید ب کتابای مرجع یه سری بزنی!
اینم درسنامه کتابش..
سلام

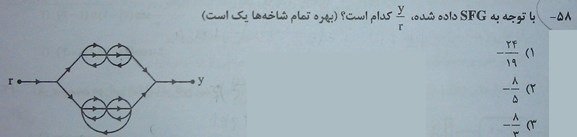

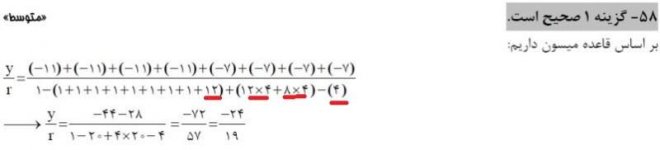

وقتي بهره تمام شاخه ها يك هست حاصلضرب هر حلقه يك ميشه.اين اومده 12 تا 1 رو با هم جمع كرده!اگر 12 حاضلضرب بهره يك حلقه باشه يعني شكل 9 حلقه داره درصورتي تعداد حلقه ها بيشتر از 9 تاست.اينطوري كه تست رو جواب داده يعني دو حلقه غير مشترك داريم در صورتي كه تعداد حلقه هاي غير مشترك بيشتر از دو تاست.
واسه من سوال پيش اومده كدوم سه حلقه ها با هم اشتراك ندارند؟
سلام داداش
هلاک اون طرز نگاهت شدم،من وقتی جوابشو دیدم احساس کردم هیچی بلد نیستم!! و الکی اینهمه حلقه بازی و بهره بازی کردم!!
دوستان اگ کسی با هرروشی بجز این هم حل کرد و ب جواب رسید خبر بده! جواب من تو گزینه ها نبود!! (ب نظر من بالا 4 حلقه و پایین 6 حلقه داره)!حلقه های بالا و پایین هم نسبت بهم غیر مشترک هستند!
(راستی داداش آواتار نو مبارک!!
منم 5/6 بار با بچه ها و استاد حل کردیم چوابش تو گزینه ها نیست!
یه سوال مفت هدر شد تو آزمون آزمایشی!
سلام داداش
منم 5/6 بار با بچه ها و استاد حل کردیم چوابش تو گزینه ها نیست!
یه سوال مفت هدر شد تو آزمون آزمایشی!
فدای سرت!! توی اصلیه چیزی از دست ندی ایشالا...
یه سوال دیگ:
دوستان توی کتابی ک من دارم :
امگا اِن wn: فرکانس نوسانات طبیعی نامیرا
آلفا a: فرکانس میرایی
امگا دی wd: فرکانس نوسانات طبیعی میرا
تعریف کرده!! این لامصبا هم همشون میرا دارن!! هه هه
ولی توی سوالات چیزای دیگه گفته!! مثلا wn رو ضریت میرایی و wd رو نوسانات میرای سیستم تعریف کرده!!!!!استاندارد این اسم گذاری ها برای سوالات کنکور چی هست؟ بخدا توی هر سوال تا میرا میبینم گیج میشم ک کدومو میخواد؟
راستی منصور جون،داداش یادته معادل کردن سیستم های مکانیکی ب الکتریکی....؟
بلاخره دلیلش رو پیدا کردم!!
اگ ما نیرو رو معادل ولتاژ و سرعت رو معادل جریان (یابرعکس) بگیریم و روابط F رو برای هرکدوم از المان ههای فیزیکی بنویسیم و با این تبدیل شباهتشو با هرکدوم از المانهای الکتریکی دربیاریم،عنصرش مشخص میشه!!
(امیدوارم متوجه شده باشی چی گفتم!!چون خودم ک نفهمیدم lol )
ان شاالله
فدای سرت!! توی اصلیه چیزی از دست ندی ایشالا...
یه سوال دیگ:
دوستان توی کتابی ک من دارم :
امگا اِن wn: فرکانس نوسانات طبیعی نامیرا
آلفا a: فرکانس میرایی
امگا دی wd: فرکانس نوسانات طبیعی میرا
تعریف کرده!! این لامصبا هم همشون میرا دارن!! هه هه
استاندارد این اسم گذاری ها برای سوالات کنکور چی هست؟ بخدا توی هر سوال تا میرا میبینم گیج میشم ک کدومو میخواد؟
اسم هستن دیگه هرکی یه چیزی میگه
ولی wn رو ضریب میرایی نمیگن آلفا رو ضریب میرایی میگن(همون سای(زیتا) ضرب درwn)
آهان
راستی منصور جون،داداش یادته معادل کردن سیستم های مکانیکی ب الکتریکی....؟
بلاخره دلیلش رو پیدا کردم!!
اگ ما نیرو رو معادل ولتاژ و سرعت رو معادل جریان (یابرعکس) بگیریم و روابط F رو برای هرکدوم از المان ههای فیزیکی بنویسیم و با این تبدیل شباهتشو با هرکدوم از المانهای الکتریکی دربیاریم،عنصرش مشخص میشه!!
(امیدوارم متوجه شده باشی چی گفتم!!چون خودم ک نفهمیدم lol )
بیشتر اوقات نیاز به مدل کردن مکانیکی به الکتریکی نداریم در واقع تصور چگونگی حرکت تو مکانیکی آسون تره تا الکتریکی و مدار
هلاک اون طرز نگاهت شدم،من وقتی جوابشو دیدم احساس کردم هیچی بلد نیستم!! و الکی اینهمه حلقه بازی و بهره بازی کردم!!
دوستان اگ کسی با هرروشی بجز این هم حل کرد و ب جواب رسید خبر بده! جواب من تو گزینه ها نبود!! (ب نظر من بالا 4 حلقه و پایین 6 حلقه داره)!حلقه های بالا و پایین هم نسبت بهم غیر مشترک هستند!
(راستی داداش آواتار نو مبارک!!
سلام يكي از دلايلي كه توي ميسون به جواب نميرسيم اينه كه همه حلقه ها رو نميبينيم!
من توي اين شكل توي پايين 8 تا حلقه ديدم
من آواتار قبليم هم فرانكي بود فقط عكسشو عوض كردم.
اما من هنوز جواب سوال قبليمو نگرفتم
نه دوست عزیز
کنکور امسال بدون تغییر نسبت به سال قبل برگزار میشه
مصاحبه ی دکتر توکلی رو بخونین
درسته!حق با شماست! 8تاس!
اما من هنوز جواب سوال قبليمو نگرفتم
اونم حق با شماس داداش! سه حلقه مستقل نداریم! منصور جان گفت،اشتباه حل کرده!
چرا باید حذف باشه؟؟کجا اعلام کردن؟
نه دیگه اونجا سای 1 هست و سای ضرب در wn میشه ضریب میرایی که بزرگتر از 2 داده
با توجه به آخرین مصوبه شورای عالی برنامه ریزی تغییرات عمده ای در سرفصل های دروس مهندسی برق صورت گرفته که طبیعتا روی دروس کنکور کارشناسی ارشد نیز تغییرات را خواهیم داشت.
الکترونیک: سرفصل تقویت کننده های توان از الکترونیک 2 به الکترونیک 3 منتقل شده است.
کنترل خطی: فضای حالت از این درس حذف شده و به درس کنترل مدرن منتقل شده است.
توصیه شخصی بنده به داوطلبان:
روی این دو سرفصل زیاد سرمایه گذاری نکنید چرا که احتمالا در کنکور ارشد هم سوالی طرح نخواهد شد و در صورت داشتن وقت اضافی و پس از مطالعه مابقی دروس این مباحث را هم مطالعه کنید.
الکترونیک: سرفصل تقویت کننده های توان از الکترونیک 2 به الکترونیک 3 منتقل شده است.
کنترل خطی: فضای حالت از این درس حذف شده و به درس کنترل مدرن منتقل شده است.
توصیه شخصی بنده به داوطلبان:
روی این دو سرفصل زیاد سرمایه گذاری نکنید چرا که احتمالا در کنکور ارشد هم سوالی طرح نخواهد شد و در صورت داشتن وقت اضافی و پس از مطالعه مابقی دروس این مباحث را هم مطالعه کنید.
سلام
شما سوال رو بزار اينجا تا روش بحث بشه
نه داداش
سریع ترین پاسخ برا قطب های مکرر یا سای برابر1 اتفاق میوفته
همون حالت میرای بحرانی
زیر میرا کلی قر میده بعدش میرا میشه
