تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

[FAEZEH_EE]

بلههه...فرکانس طبیعی به ورودی وابسته نیست....به شرایط اولیه و عناصرتون بستگی داره.اصلا شما برای بدست آوردن فرکانس های مدارتون ورودیها رو باید خاموش کنید.

خیالم راحت شد!
یه چیز دیگه این ماتریس ویژه برای 4*4 رو باید چیکار کرد.با اینم مشکل دارم



[A L I R E Z A]

خیالم راحت شد!
یه چیز دیگه این ماتریس ویژه برای 4*4 رو باید چیکار کرد.با اینم مشکل دارم

یعنی چی باید چیکار کرد؟؟؟متوجه نشدم



[FAEZEH_EE]

یعنی چی باید چیکار کرد؟؟؟متوجه نشدم

منظورم بردار ویژه ماتریس حالته

دترمینان 4*4 سخته سال 88 سوال بوده!روشی غیر از این هست؟



[A L I R E Z A]

منظورم بردار ویژه ماتریس حالته

دترمینان 4*4 سخته سال 88 سوال بوده!روشی غیر از این هست؟

شما اگر دقت کنی اکثر درایه ها صفر هستند...مخصوصا اینطور دادن که سخت به نظر بیاد اما اگر ببینید اکثر درایه ها صفره...پس آسونه



[Ehi]

سلام.مداریست های حرفه ای لطفا در حل این سوال بنده رو کمک بفرمایید.توی این سوال به یک جواب عجیب میرسم!
http://s3.picofile.com/file/7562029244/cir.jpg



[A L I R E Z A]

سلام.مداریست های حرفه ای لطفا در حل این سوال بنده رو کمک بفرمایید.توی این سوال به یک جواب عجیب میرسم!
http://s3.picofile.com/file/7562029244/cir.jpg

سلام
به هیچ عنوان نسبت به حلم مطمئن نیستم(پس چرا حل کردی؟؟؟)

شما خودت ببین میتونه درست باشه ؟؟؟؟



[arshad1367]

سلام.مداریست های حرفه ای لطفا در حل این سوال بنده رو کمک بفرمایید.توی این سوال به یک جواب عجیب میرسم!
http://s3.picofile.com/file/7562029244/cir.jpg

جسارته من خيلي حرفه اي نيستم ولي در هر حال من اينجوري نوشتم اگه غلط بود به روم نيار
http://uploadfa.net/uploads/13535333891.jpg



[MehranVB]

سلام.مداریست های حرفه ای لطفا در حل این سوال بنده رو کمک بفرمایید.توی این سوال به یک جواب عجیب میرسم!
http://s3.picofile.com/file/7562029244/cir.jpg

جواب منم خیلی عجیب به دست اومد، توی مخرج 113 داشتم و باید برابر sint قرار میدادم که دیگه ادامه ندادم! توی کنکور اعداد رو که به این شکل نمیدن که اذیت کنن.



[Ehi]

ممنون از همه دوستان.علیرضا جان و ارشد 1367 و مهران جان تشکرات آقا مهران اون 113 واسه منم درومد ارشد جان حلت با من یکی هست و منم وقتی به چنین جواب بدیهی ای رسیدم خندم گرفت.من فکر میکنم حلت کاملا درسته چون من هم عین خودت درآوردم و دو تا آدم متفاوت دقیقا به یک جواب رسیدن!تمرینات دکتر هدتنی واقعا عالی هستن جز جندتاشون که دیگه رفته تو کار bjt ها و مدارات دیودی که بعضا الکترونیک میشه دیگه.ولی همین سوال رو اگر با المانهای بهتر و حساب شده تر بده میشه یه چیزی شبیه سوال اول سال 90 که محدوده t رو برای یک مدار خطی میخواست



[arshad1367]

سلام دو سه تا سوال نکته دار مداری



[smhi2005]

سلام حل من شبیه به علیرضاست فقط با یه کم تغییر T زا بین 3pi/2 و pi/2 بدست اوردم IN بین 11/5- و 13/5 -



[Dashpot]

ممنون از همه دوستان.علیرضا جان و ارشد 1367 و مهران جان تشکرات آقا مهران اون 113 واسه منم درومد ارشد جان حلت با من یکی هست و منم وقتی به چنین جواب بدیهی ای رسیدم خندم گرفت.من فکر میکنم حلت کاملا درسته چون من هم عین خودت درآوردم و دو تا آدم متفاوت دقیقا به یک جواب رسیدن!تمرینات دکتر هدتنی واقعا عالی هستن جز جندتاشون که دیگه رفته تو کار bjt ها و مدارات دیودی که بعضا الکترونیک میشه دیگه.ولی همین سوال رو اگر با المانهای بهتر و حساب شده تر بده میشه یه چیزی شبیه سوال اول سال 90 که محدوده t رو برای یک مدار خطی میخواست

با تشکر از سوالتون.
من t رو بین -90 و 90 در میارم!یعنی اشتباهه حلم؟جواباش رو ندارین؟



[Ehi]

سلام دو سه تا سوال نکته دار مداری
مشاهده پیوست 124141

فعلا دو تا رو حل کردم دومی باشه برای بقیهدی)
http://s1.picofile.com/file/7562711826/CIR.rar.html



[Ehi]

سلام
به هیچ عنوان نسبت به حلم مطمئن نیستم(پس چرا حل کردی؟؟؟)

شما خودت ببین میتونه درست باشه ؟؟؟؟

مشاهده پیوست 124109

علیرضا IN 43/40 کار رو خراب کرد اونجا رو اشتباه محاسباتی داری



[Ehi]

با تشکر از سوالتون.
من t رو بین -90 و 90 در میارم!یعنی اشتباهه حلم؟جواباش رو ندارین؟

سلام.کتاب دکتر هدتنی حل نداره متاسفانه
شما حلاتون رو بذارید ببینیم چطوری حل کردین و کی درست و کی اشتباه حل کرده



[Ehi]

سلام حل من شبیه به علیرضاست فقط با یه کم تغییر T زا بین 3pi/2 و pi/2 بدست اوردم IN بین 11/5- و 13/5 -

سلام.حل رو بذارین اینجا



[siqma]

سلام.مداریست های حرفه ای لطفا در حل این سوال بنده رو کمک بفرمایید.توی این سوال به یک جواب عجیب میرسم!
http://s3.picofile.com/file/7562029244/cir.jpg

من حلم کلا فرق کرده با شما (البته فقط به جای 1/8sint آوردم 1/4sint) چون اون منبع پله دامنش 2 هست نه 4، منم اول فک کردم چهاره اما 2 هست و جوهر اونجا پخش شده، به هر حال در حل زیاد فرقی نمیکنه



[arshad1367]

فعلا دو تا رو حل کردم دومی باشه برای بقیهدی)
http://s1.picofile.com/file/7562711826/CIR.rar.html

ممنون. اینم حل سوال 2 این سوالا سوالای نسبتا خوبی هستند که از جزوه مهندس کهن و کتاب هدتنیه فقط حیف که جواب ندارن
http://uploadfa.net/uploads/13535962511.jpg
داداشای من این سوالم حل کنیم ببینیم جوابمون یکیه من به جواب خودم مطمئن نیستم ورودی پله واحد هست
http://uploadfa.net/uploads/13535964141.jpg



[smhi2005]

t زمان که نمیتونه منفی باشه بین 3pi/2 و pi/2 هستش in دو تا مقدار 33/113 و 23/113 میده که اگه تو معادله نقطه کار مدار بگذاریم چون معادله بر حسب سینوس هستش جواب نمیده به ولی با این نقاط ولتاژ بدست میاد که سمت چپ نموداره
Dashpot  وقت پیدا کردی حلشا بذار



[Dashpot]

حل سوال Ehi

حل سوال Ehi

t زمان که نمیتونه منفی باشه بین 3pi/2 و pi/2 هستش in دو تا مقدار 33/113 و 23/113 میده که اگه تو معادله نقطه کار مدار بگذاریم چون معادله بر حسب سینوس هستش جواب نمیده به ولی با این نقاط ولتاژ بدست میاد که سمت چپ نموداره
Dashpot وقت پیدا کردی حلشا بذار

با تشکر از smhi2005.
دوستان نظرتون در مورد حلش چیه؟
ادامه حل سوال در صفحه بعدی(51)تاپیک



[Dashpot]

ادامه حل سوال Ehi

ادامه حل سوال Ehi



[Dashpot]

ادامه حل سوال Ehi

ادامه حل سوال Ehi

شکلها در حالت افقی:



[arshad1367]

با تشکر از smhi2005.
دوستان نظرتون در مورد حلش چیه؟
ادامه حل سوال در صفحه بعدی(51)تاپیک

مشاهده پیوست 124193مشاهده پیوست 124192

برادر من چرا انقد سختش کردی این همون سواله؟ مدل توننش دو صفحه شده به جای اینکار تبدیل منبع میزدی خب دوثانیه ای تونن میداد بهت



[arshad1367]

شکلها به شکل افقی:
مشاهده پیوست 124199مشاهده پیوست 124200

با تشکر از حل شما من گیج شدم احسان جان کار خودته داداش بیا این حل رو دریاب



[Ehi]

سلام.عزاداری همه قبول حق باشه.
dashpot جان من اصلا نمیتونم ببینیم چی نوشتی.نمره چشام چنتا میره بالا اگه بخوام فشار بیارم دادا ولی تونن گرفتنتن و به زور دیدم که درسته بقیش و شرمنده.یه مورد دیگه این حل شما خیلی خیلی زیاد هستش اینقدر حل نداره ها



[Dashpot]

سلام.عزاداری همه قبول حق باشه.
dashpot جان من اصلا نمیتونم ببینیم چی نوشتی.نمره چشام چنتا میره بالا اگه بخوام فشار بیارم دادا ولی تونن گرفتنتن و به زور دیدم که درسته بقیش و شرمنده.یه مورد دیگه این حل شما خیلی خیلی زیاد هستش اینقدر حل نداره ها

سلام.من سوال رو سعی کردم تحلیل کامل کنم.برای همین طولانی شد و از مدار معادل تونن همون اول براحتی t بین 90 تا 270 در میاد.
چه کنم که عکس ها وضوحشون بهتر بشن؟
با احترام



[Dashpot]

سلام.عزاداری همه قبول حق باشه.
dashpot جان من اصلا نمیتونم ببینیم چی نوشتی.نمره چشام چنتا میره بالا اگه بخوام فشار بیارم دادا ولی تونن گرفتنتن و به زور دیدم که درسته بقیش و شرمنده.یه مورد دیگه این حل شما خیلی خیلی زیاد هستش اینقدر حل نداره ها

بذارین اصلاً تشریحی توضیح میدم:وقتی VN رو از معادل تونن بدست آوردیم و به معادله وسط صفحه رسیدیم،VN را بزرگتر از 0 قرار میدیم و t را که باید کوچکترArc sin(-5IN+12)i باشه،بدست میاد،بعد SIN رو بین -1 و 1 قرار میدیم , و ساده میکنیم تا IN تنها بشه و بشه بین:90 و 270
پیروز باشید.



[arshad1367]

سلام.من سوال رو سعی کردم تحلیل کامل کنم.برای همین طولانی شد و از مدار معادل تونن همون اول براحتی t بین 90 تا 270 در میاد.
چه کنم که عکس ها وضوحشون بهتر بشن؟
با احترام

باخودکار مینوشتی واضح تر میشد



[smhi2005]

سوال نکته دار مدار

سوال نکته دار مدار

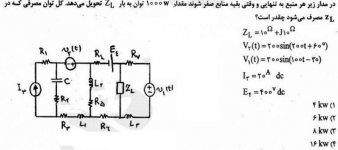

جواب این سوال چی میشه کمکم کنید



[newtech]

سلام یکی هست این سوالو حل کنه؟
