یه نکته هم در مورد نیروی عمودی تکیه گاه . که موقع حل مسائل اصطکاک شاید به درد بخوره.
من خودم همیشه تو حل مسائل اصطکاک جهت نیروی عمودی N رو عمود بر جسم انتخاب میکردم که بعضی وقتا این کار اشتباه هست. اما اگه قبل انتخاب جهت نیروی N بیایم جهت اصطکاک رو مشخص کنیم که نیروی اصطکاک خیلی راحت هست جهتش( مخالف جهت تمایل جسم برای حرکت ) و بعد با توجه به این که N به نیروی اصطکاک عمود هست ، جهت N به راحتی مشخص میشه.



[mohandes_ali]

بچه های ساخت

بچه های ساخت

اقا بنده ریاضی بودم فنی نبودم دانشگاه هم درس قالب و هیدرولیک نداشتیم چکارش کنم نمیفهمم هیچی ازشون



[amir-mehrizi]

يعني چي؟؟؟يعني ليسانس ساخت داري و اين درس ها رو نذاشتيد؟؟؟غير ممكنه.من خورمم رياضي بودم



[amir-mehrizi]

یه نکته هم در مورد نیروی عمودی تکیه گاه . که موقع حل مسائل اصطکاک شاید به درد بخوره.
من خودم همیشه تو حل مسائل اصطکاک جهت نیروی عمودی N رو عمود بر جسم انتخاب میکردم که بعضی وقتا این کار اشتباه هست. اما اگه قبل انتخاب جهت نیروی N بیایم جهت اصطکاک رو مشخص کنیم که نیروی اصطکاک خیلی راحت هست جهتش( مخالف جهت تمایل جسم برای حرکت ) و بعد با توجه به این که N به نیروی اصطکاک عمود هست ، جهت N به راحتی مشخص میشه.

اره.بايد جهت n رو برطبق نيروي اصطكاك بگيريم



[solid_mechanical]

با سلام

یه نکته هم در مورد نیروی عمودی تکیه گاه . که موقع حل مسائل اصطکاک شاید به درد بخوره.
من خودم همیشه تو حل مسائل اصطکاک جهت نیروی عمودی N رو عمود بر جسم انتخاب میکردم که بعضی وقتا این کار اشتباه هست. اما اگه قبل انتخاب جهت نیروی N بیایم جهت اصطکاک رو مشخص کنیم که نیروی اصطکاک خیلی راحت هست جهتش( مخالف جهت تمایل جسم برای حرکت ) و بعد با توجه به این که N به نیروی اصطکاک عمود هست ، جهت N به راحتی مشخص میشه.

اره.بايد جهت n رو برطبق نيروي اصطكاك بگيريم

نیروی عمود بر سطح (یا همون N) همونطور که از اسمش پیداست همیشه از طرف سطح و به صورت عمود بر محل تماس سطح و جسم وارد میشه.

بله درسته... جهت این نیرو (N) همواره بر راستای نیروی اصطکاک عمود هستش و در واقع صحیحتر اینه که بگیم راستای اصطکاک رو به کمک جهت N تعیین میکنیم نه اینکه جهت نیروی N رو به کمک جهت اصطکاک تعیین کنیم.

در مورد تعیین جهت نیروی اصطکاک تا حدودی شما درست میفرمایید! جهت اصطکاک همیشه در خلاف جهت تمایل جسم برای حرکت هستش ولیکن تعیین جهت تمایل جسم به حرکت در مواردی ممکنه به این سادگی هم که شما میفرمایید نباشه مثل زمانی که یک جسم دوار (با قابلیت غلتش) در چند نقطه مختلف با سطح در تماس باشه. (بگذریم، خیلی پیچیدش کنیم بعضی دوستان شاکی میشن!)

موفق باشید/



[r.mob]

ولیکن تعیین جهت تمایل جسم به حرکت در مواردی ممکنه به این سادگی هم که شما میفرمایید نباشه مثل زمانی که یک جسم دوار (با قابلیت غلتش) در چند نقطه مختلف با سطح در تماس باشه. (بگذریم، خیلی پیچیدش کنیم بعضی دوستان شاکی میشن!)


موفق باشید/

سلام. بله دوست گرامی. در این مورد که شما می فرمایید از موارد خاص مسائل اصطکاک هست. و به یه خورده تمرکز احتیاج هست. در این موارد باید حالات مختلف حرکت رو تجسم کنیم و ببینیم اگه مثلا به جسم 1 نیرو وارد بشه برای حرکت کردن کدام جسم اصطکاک کمتری داره و بعد در لحظه شروع جسمی که نیروی اصطکاک بیشتری داره رو با جسمی که اصطکاک کمتری داره یکی بگیریم و کلی اما و اگر دیگه ......



[r.mob]

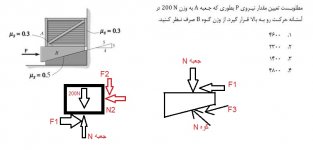

اگه اشتباه نکرده باشم دیاگرام آزداش میشه شکل بالا.البته نیروی P رو یادم رفت بزارم.



[mojzar]

با سلاماونایی که استاتیک خوندن! بسم الله... کی چه ایده ای داره؟ مشاهده پیوست 184502موفق باشید/

سلام مطمئن هستی گزینه ها درست هست ؟ من حدود 500 به دست میارم !



[solid_mechanical]

با سلام

مشاهده پیوست 184516
اگه اشتباه نکرده باشم دیاگرام آزداش میشه شکل بالا.البته نیروی P رو یادم رفت بزارم.

بله، دیاگرام آزاد رو بدرستی کشیدید.

سلام مطمئن هستی گزینه ها درست هست ؟ من حدود 500 به دست میارم !

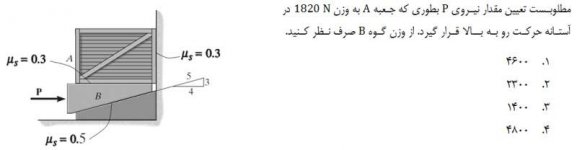

حق با شماست، ضمن عذرخواهی صورت سوال رو تصحیح میکنم!



موفق باشید/



[mojzar]

با سلامبله، دیاگرام آزاد رو بدرستی کشیدید.حق با شماست، ضمن عذرخواهی صورت سوال رو تصحیح میکنم!مشاهده پیوست 184523موفق باشید/

خوب پس همون گزینه ی اول میشه که دوستمون هم گفت



[r.mob]

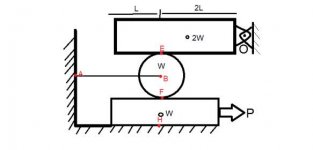

سوال 6 کتاب استاتیک راهیان : در شکل بالا کشش کابل AB را بدست آورید.(ضریب اصطکاک بین سطوح 0.3 و وزن قطعه بالایی 2w و دو قطعه دیگر هر یک W است)
1- 0.3w
2- 0.4W
3- 0.5W
4- w

من هر کاری کردم متوجه نشدم دیاگرام آزادش رو چطور کشیده. اگه میشه تو دیاگرام آزاد راهنمایی کنید. ممنون



[mojzar]

مشاهده پیوست 184527
سوال 6 کتاب استاتیک راهیان : در شکل بالا کشش کابل AB را بدست آورید.(ضریب اصطکاک بین سطوح 0.3 و وزن قطعه بالایی 2w و دو قطعه دیگر هر یک W است)
1- 0.3w
2- 0.4W
3- 0.5W
4- w

من هر کاری کردم متوجه نشدم دیاگرام آزادش رو چطور کشیده. اگه میشه تو دیاگرام آزاد راهنمایی کنید. ممنون

جوابش گزینه ی اوله ؟



[r.mob]

جوابش گزینه ی اوله ؟

نه تو حلش نوشته هیچکدام از گزینه ها صحیح نیست . 0.9w در آورده خودش.



[mojzar]

نه تو حلش نوشته هیچکدام از گزینه ها صحیح نیست . 0.9w در آورده خودش.

خوب اول منم 0.9 در اوردم دیدم تو گزینه ها نیست فرضم رو عوض کردم ... ببین اگه بخواد دیسک حرکتی داشته باشه چون مقدار نیروی N توی نقطه ی F بیشتره تا E و چون دو تا نقطه ضریب اصطکاک یکسانی دارن پس شروع می کنه حول نقطه ی F غلتش کردن ، درست ؟؟ خوب بعد نیروی عمودی توی نقطه ی 1.5w E میشه که اصطکاکش میشه 9/20W با ممان گرفتن حول F و مساوی صفر قرار دادنش کشش میشه 0.9W .



[r.mob]

خوب اول منم 0.9 در اوردم دیدم تو گزینه ها نیست فرضم رو عوض کردم ... ببین اگه بخواد دیسک حرکتی داشته باشه چون مقدار نیروی N توی نقطه ی F بیشتره تا E و چون دو تا نقطه ضریب اصطکاک یکسانی دارن پس شروع می کنه حول نقطه ی F غلتش کردن ، درست ؟؟ خوب بعد نیروی عمودی توی نقطه ی 1.5w E میشه که اصطکاکش میشه 9/20W با ممان گرفتن حول F و مساوی صفر قرار دادنش کشش میشه 0.9W .

دوست عزیز فرضیات رو میدونم. میدونم در ابتدا نقطه E شروع به لغزش میکنه دلیلشم به خاطر کمتر بودن نیروی اصطکاکش نسبت به نقطه F هست. اما دیاگرام آزادش رو متوجه نمیشم. تو کتاب تو دیاگرام آزاد دیسک جهت نیروی اصطکاک F , E رو هم جهت گرفته. مگه میشه اصطکاک هر دو طرف یکی باشه ؟



[mohandes_ali]

ماشین ابزارم والا نداشتیم حالا قالب در حد سنبه ماتریس های خیلی ساده کار کردیم اما هیدرولیک ابدا



[mohandes_ali]

با خوندن استاتیک اقای نایی این مسیله ها رو راحت حل میکنید



[solid_mechanical]

با سلام

خوب پس همون گزینه ی اول میشه که دوستمون هم گفت

بله درسته...

مشاهده پیوست 184527
سوال 6 کتاب استاتیک راهیان : در شکل بالا کشش کابل AB را بدست آورید.(ضریب اصطکاک بین سطوح 0.3 و وزن قطعه بالایی 2w و دو قطعه دیگر هر یک W است)
1- 0.3w
2- 0.4W
3- 0.5W
4- w

من هر کاری کردم متوجه نشدم دیاگرام آزادش رو چطور کشیده. اگه میشه تو دیاگرام آزاد راهنمایی کنید. ممنون

جوابش گزینه ی اوله ؟

نه تو حلش نوشته هیچکدام از گزینه ها صحیح نیست . 0.9w در آورده خودش.

خوب اول منم 0.9 در اوردم دیدم تو گزینه ها نیست فرضم رو عوض کردم ... ببین اگه بخواد دیسک حرکتی داشته باشه چون مقدار نیروی N توی نقطه ی F بیشتره تا E و چون دو تا نقطه ضریب اصطکاک یکسانی دارن پس شروع می کنه حول نقطه ی F غلتش کردن ، درست ؟؟ خوب بعد نیروی عمودی توی نقطه ی 1.5w E میشه که اصطکاکش میشه 9/20W با ممان گرفتن حول F و مساوی صفر قرار دادنش کشش میشه 0.9W .

توضیحات مطرح شده (که مقتبس از کتاب راهیان ارشد هست) به نظر فاقد ارزش علمی میاد! دلایلم رو عرض میکنم خدمتتون:

اولا این استدلال که برای نقاط اصطکاکی یک جسم دوار، لغزش لزوماً در نقطه ای از جسم دوار اتفاق میفته که اون نقطه کمترین N رو داشته باشه، استدلالیست خلاف واقع... ممکنه در این مسئله خاص همچین استدلالی راهگشا باشه ولی بدون تردید در بارگذاریهای پیچیده تر نادرست هستش.

ثانیا اگر چنانچه در لحظه ای خاص در یکی ار نقاط اصطکاکی یک جسم دوار، لغزش اتفاق بیفته نمیتوان گفت در نقاط دیگر لزوما غلتش اتفاق افتاده چرا که ممکنه در این لحظه خاص برای سایر نقاط «لغزش همراه با غلتش» اتفاق بیفته و یا اساسا هیچ گونه غلتش و لغزشی اتفاق نیفته.

بنابراین مطالب عنوان شده رو مطابق زیر خدمت عزیزان جمع بندی میکنم، اگه کسی نظر دیگه ای داره ممنون میشم به اشتراک بذاره:

در مبحث اصطکاک آستانه حرکت برای مواقعی که یک جسم از چند ناحیه با یک یا چند سطح درگیر می شود نکات زیر قابل توجه است:

1. چنــانچه جسم مورد نظر جسمی با سطوح صاف (یا جسمی که صرفا توانایی لغزیدن داشته باشد) باشد، نیـروی اصطکاک در تمامی نقاط اصطکاکی برابر با حداکثر نیروی اصطکاک (یعنی Mu_s*N) خواهد بود.
2. اما چنــانچه جسم مـورد نظر جسمی دوار (یا جسمی که توانایی غلتیدن نیز داشته باشد) باشد، نیـروی اصطکاک فقط در یکی از نقاط اصطکاکی بـرابر با حـداکثر نیروی اصطکاک (یعنی Mu_s*N) خـواهد بـود. و آن نقطه خـاص نقطه­ ایـست که با فرض لغـزش آن، بتوان شرط (F<Mu_s*N) را برای سایر نقاط اصطکاکی ارضاء نمود.

برای لمس مطالب فوق به حل دو مسئله اخیراً مطرح شدهدر تاپیک میپردازم، امیدوارم مفید واقع بشه!

دوست عزیز فرضیات رو میدونم. میدونم در ابتدا نقطه E شروع به لغزش میکنه دلیلشم به خاطر کمتر بودن نیروی اصطکاکش نسبت به نقطه F هست. اما دیاگرام آزادش رو متوجه نمیشم. تو کتاب تو دیاگرام آزاد دیسک جهت نیروی اصطکاک F , E رو هم جهت گرفته. مگه میشه اصطکاک هر دو طرف یکی باشه ؟

دیاگرام آزاد مسئله رو در فایل pdf ای که قرار دادم ملاحظه کنید: برای جسم دایره ای (دیسک)، حول مرکزش گشتاور بگیرید. همجهت و برابر بودن نیروی اصطکاک F و E نتیجه خواهد شد.

مشاهده پیوست for you guys.pdf

با خوندن استاتیک اقای نایی این مسیله ها رو راحت حل میکنید

بله، حتی از اونی هم که فکرشو میکنی راحتتر...

موفق باشید/



[r.mob]

البته یه استدلال هم الان پیش خودم کردم. نمیدونم درسته یا نه.
میتونیم بگیم چون نیروی T به سمت چپ هست( جهت تمایل جسم برای جابجایی ) پس نیروهای اصطکاک روی دیسک خلاف اون هستن ؟
این استدلال درست هست ؟



[amir-mehrizi]

ماشین ابزارم والا نداشتیم حالا قالب در حد سنبه ماتریس های خیلی ساده کار کردیم اما هیدرولیک ابدا

جدي ميگي؟؟؟كجا خوندي مگه؟؟اصلا غير ممكنه.چون جز ليست وزارت علومه



[mojzar]

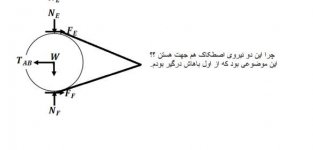

مشاهده پیوست 184617البته یه استدلال هم الان پیش خودم کردم. نمیدونم درسته یا نه. میتونیم بگیم چون نیروی T به سمت چپ هست( جهت تمایل جسم برای جابجایی ) پس نیروهای اصطکاک روی دیسک خلاف اون هستن ؟این استدلال درست هست ؟

کلا این استدلال شاید جواب یه سری از سوال ها را بده ولی استدلال غلطیه و مثال های زیادی میشه پیدا کرد که نیروی اصطکاک و نیروی وارد شده به جسم هم جهت باشن



[r.mob]

کلا این استدلال شاید جواب یه سری از سوال ها را بده ولی استدلال غلطیه و مثال های زیادی میشه پیدا کرد که نیروی اصطکاک و نیروی وارد شده به جسم هم جهت باشن

استدلال شما برای اینکه این دو نیرو هم جهت هستن چی بوده ؟



[amir-mehrizi]

بابا اين ديگه خيلي تابلوست كه جهت نيروي اصطكاك عكس نيروي وارد شده هست.به نظر من خيلي مطالب مهمتر واسه بحث هست.چرا الكي گير داديد به اصطكاك



[mojzar]

استدلال شما برای اینکه این دو نیرو هم جهت هستن چی بوده ؟

برای اصطکاک پایین جسم به سمت راست می خواد حرکت کنه پس نیروی اصطکاک به سمت چپ به اون وارد میشه ، عکس العملش به سمت راست که باعث غلتش میشه و این غلتش باعث میشه پادساعتگرد تمایل به چرخیدن ایجاد بشه که نقطه ی بالایی مخالفت می کنه و نیروی به سمت راست رو به بالای دیسک اعمال می کنه پس نیروی کشش ایجاد شده این دو نیرو رو باید خنثی کنه



[r.mob]

بابا اين ديگه خيلي تابلوست كه جهت نيروي اصطكاك عكس نيروي وارد شده هست.به نظر من خيلي مطالب مهمتر واسه بحث هست.چرا الكي گير داديد به اصطكاك

منم مثل شما فکر میکردم. ولی مثل اینکه این استدلال اشتباه هست. ولی موافقم بحث های مهمتری وجود داره .



[r.mob]

تستای استاتیک پارسال رو دیدین ؟
خیلی راحت بود. 2 تا خرپا داده بودن . مسئله تعادلش هم راحت بود. مسئله اصطکاکش هم واژگونی بود که احتیاج به هیچ استدلالی هم نداشت و فقط یه فرمول احتیاج داشت.
تو کنکور هر تست یعنی 5 % یعنی اگه بتونیم 5 تا سوال استاتیک رو جواب بدیم و 3 تا هم از مقاومت و اجزا بزنیم میشه 40 درصد.
امیدوارم استاتیک امسال هم راحت باشه.
