آموزش نرم افزار comsol

[فرشته ام]

سلام به فرشته خانوم
می تونم ازتون خواهش کنم اگه جزوه ای برای یادگیری این نرم افزار دارید روی سایت بذارید تا بچه ها استفاده کنن.
.
.

سلام مرسی دوست عزیز
قول میدم بعد از این ترم تمام چیزهایی که بلد شدمو جلسه به جلسه اینجا قرار بدم متاسفانه این ترم خیلی درگیری دارم
شرمنده
حتی هنوز وقت نکردم جزوه رو پاکنویس کنم ، اگه لااقل پاکنویس بود عکس میگرفتم و میذاشتم



[snake-bigboss]

سلام به همه دوستان کامسول دوستم
دوستان ما سایتی زدیم که پروژه هایی که انجام داده شده رو داریم روش آپلود می کنیم
به زودی بهتون می گم که بتونید همه ی پروژه هامو ازش پیدا کنید
با آرزوی موفقیت همه ی شما



[moosa85]

آيا می توانید در مورد شبیه سازی غشایی با کامسول برای من پروژه ای انجام دهید؟
به من ایمیل بزنید.
moosa.tavana@yahoo.com



[amirshams123]

کامسل

کامسل

سلام بچه ها اگه براتون امکان داره بدست آوردن ضریب درگ وهمچنین رسم نمودار آن را بر حسب عدد Re را بگید
amir.che.en@gmail.com



[mehdi.azarnoosh]

سلام اگه بشه به من کمک کنید در مورد نرم افزار comsol
رشته من خوردگی هست



[mahdinikfahm]

سلام دوستن سوال در مورد نرم افزار comsol دارم کمک میکنید؟؟؟؟؟



[فرشته ام]

اولین درس کامسول
منم اشکالات زیادی دارم امیدوارم با لطف همه ی دوستان بتونیم این نرم افزار رو فول شیم

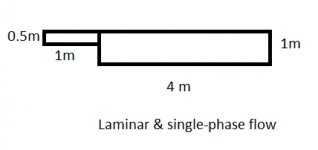

امروز این شکل رو رسم میکنیم

نرم افزار را باز میکنیم و مطابق شکل پیش می رویم

مرحله بعد



[فرشته ام]

در قسمت 1 روی laminar flow دوبار کلیک میکنیم تا در قسمت 2 ، laminar flow را مشاهده کنیم
سپس در بالا next را میزنیم
و در صفحه بعد حالت زمان را مشخص میکنیم

و سپس finish را میزنیم
شکل زیر ظاهر میگردد



[فرشته ام]

که پارامترها را مشخص میکنیم

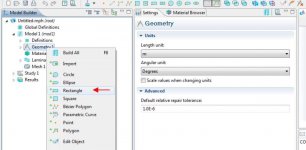

سپس در سمت چپ روی geometry 1 راست کلیک کرده و گزینه ی rectangle را برمیگزینیم برای رسم شکل و هندسه ی مربوطه

شکل زیر ظاهر میگردد



[فرشته ام]

چقدر سخته تو هر ارسال دو تا تصویر بیشتر ارسال نمیشه!!!!!!!!!
ادامه ی مبحث

ابتدا مستطیل کوچکتر را رسم میکنیم با طول 1 متر و ارتفاع 0.5 متر

در قسمت 2 گزینه build selected را بزنید تا آخرین تغییرات را اعمال کند
حال باید مستطیل دوم را رسم کنیم یعنی ادامه ی شکل
دوباره روی geometry 1 راست کلیک کرده و گزینه ی rectangle را برمیگزینیم
تا مستطیل دیگری رسم کنیم



[فرشته ام]

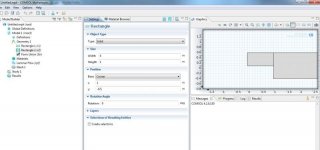

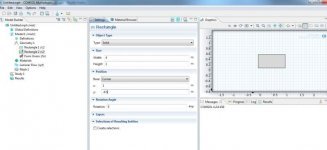

حال این مستطیل را با طول 4 متر و ارتفاع 1 متررسم میکنیم
اما نکته مهم این است که در اینجا مبدا مختصات را تغییر دهیم تا شکل بطور دقیق تنظیم شود در مستطیل قبلی مبدا مختصات صفر و صفر بود اما در اینجا باید در محور x ها 1 واحد به سمت جلو و در محور y ها 0.5 واحد به سمت پایین آمدیعنی -0.5

سپس build selected را میزنیم تا تغییرات اعمال شود



[فرشته ام]

حال نوبت انتخاب ماده میشود
در سمت چپ روی material راست کلیک کرده و open material را زده


و وارد قسمت liquids & gases و سپس liquid و انتخاب water در اینجاس
و بعد از انتخاب water
add material to model را میزنیم



[فرشته ام]

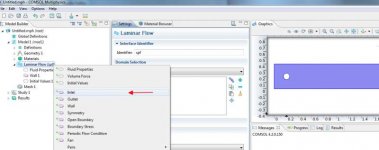

در قسمت laminar flow راست کلیک کرده و inlet را برمیگزینیم


در قسمت velocity سرعت را 3متر بر ثانیه انتخاب میکنیم و در قسمت boundary selection ورودی را تعریف میکنیم



[فرشته ام]

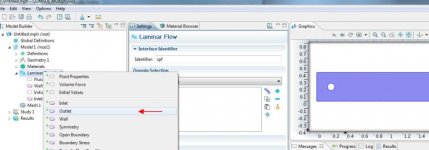

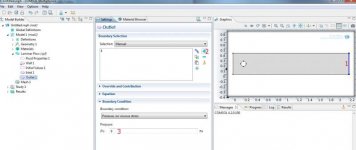

سپس دوباره روی laminar flow راست کلیک کرده و outlet را برمیگزینیم



[فرشته ام]

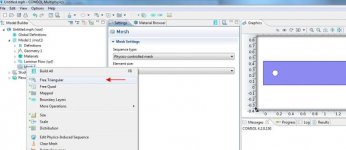

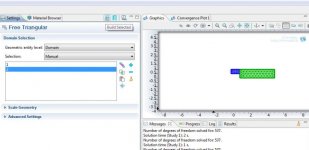

از قسمت mesh چون دو بعدی است free triangular را میزنیم

سپس



[فرشته ام]

سپس build selected را میزنیم تا تغییرات اعمال شود

از قسمت STUDY گزینه compute را بزنید



[فرشته ام]

نهایتا



[master-abouzar]

با عرض سلام
و تشکر از دوست عزیزم "فرشته ام"
میخواستم بدونم همین سوال رو می تونی دوفازی اجرا کنی؟؟؟
کسی بلده یه کمک کنه که بدجور لنگم واسه پایان نامم میخام



[فرشته ام]

با عرض سلام
و تشکر از دوست عزیزم "فرشته ام"
میخواستم بدونم همین سوال رو می تونی دوفازی اجرا کنی؟؟؟
کسی بلده یه کمک کنه که بدجور لنگم واسه پایان نامم میخام

با سلام، خواهش میکنم وظیفه اس
منم موضوع پایان نامم کامسوله
اونقدی بلد نیستم ولی تا یه حدی بد نیستم
این هفته زیاد وقت ندارم ولی قول میدم هفته دیگه با کمک هم روش کار کنیم
امیدوارم دوستان دیگه که بلد هستن بیان و اون جاهایی که من بلد نیستم رو هم آموزش بدن



[فرشته ام]

دوست عزیزmaster-abouzar برا قسمت دوفازی مثل مثال قبل حل میشه،دوفازی که شما میخواین چی هست؟

مثال دوم کامسول
این مثال با حالت laminar و 2D و دانسیته 1 و ویسکوزیته -3(1e) است



[فرشته ام]

ابتدا حالت دو بعدی و لمینار و بدون وابستگی به زمان را میزنیم این مساله در اصل وابسته به زمان است اما اول به این صورت میریم جلو تا بعداً یاد بگیریم چطوری اشتباهاتمون رو اصلاح کنیم



[فرشته ام]

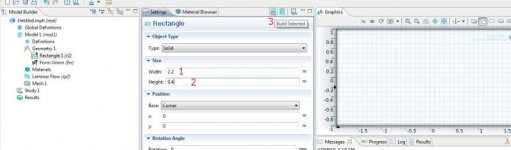

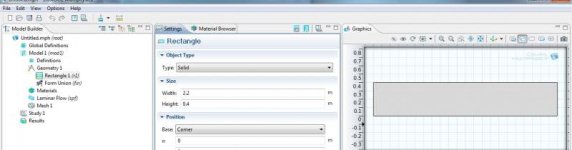

ابتدا مستطیل را رسم میکنیم با مشخصات موجود



[فرشته ام]



[فرشته ام]

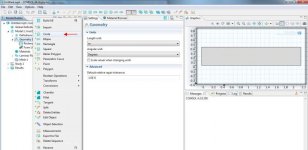

سپس دایره را رسم میکنیم



[فرشته ام]

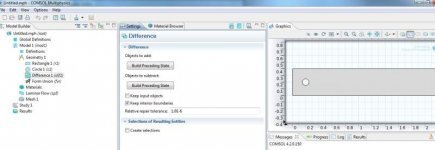

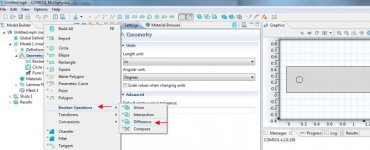

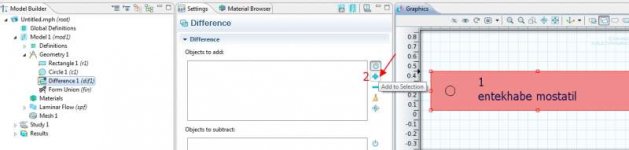

برای کم کردن دو شکل فوق از هم بصورت زیر عمل میکنیم و همیشه دقت کنید که بزرگتره منهای کوچیکتره بشه



[فرشته ام]



[فرشته ام]

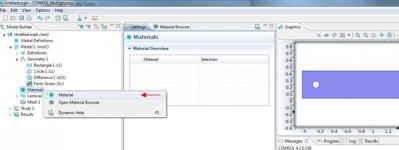

وارد کردن ماده و مشخصات آن



[فرشته ام]

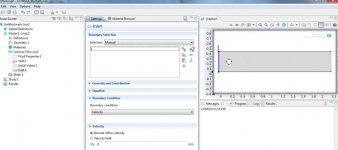

وارد کردن ورودی


در قسمت u فعلا چیزی وارد نمیکنیم چون مساله ما وابسته به زمان است لذا باید u را بعنوان تابعی از زمان مطرح نمود



[فرشته ام]



[فرشته ام]

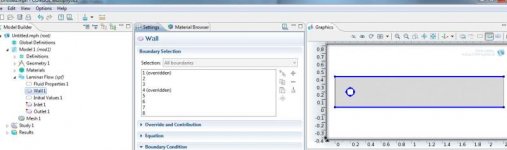

دیواره ها را مشخص میکند بطور خودکار


مش زدن
