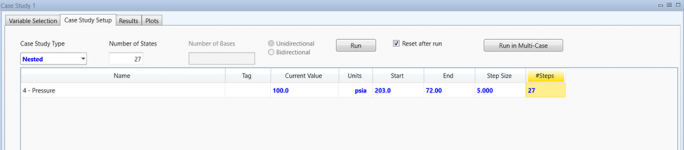

تا خودش به صورت خودکار به بخش متغییر مستقل رفته و برای متغیر وابسته نیز فشار جریان بعد از شیر اول یا همان جریان شماره 4 را انتخاب کرده. به بخش Case Study Step رفته و بازه فشار را عددی بین فشار ورودی به شیر اول و خروجی از شیر دوم وارد کرده و گام را Psia5 در نظر می‌گیریم.



سپس Run کرده



همان طور که مشاهده می‌شود در حوالی Psia128 پایین‌ترین مقدار دیوتی را داریم که برای بررسی دقیق‌تر بازه را کوچکتر با گام‌های بیشتر در نظر می‌گیریم. همان طور که در جدول مشخص است در بازه Psia133 تا 103 با گام Psia1 بررسی کرده.



[پیرجو]

همان طور که پیداس در فشار Psia126 کمترین مقدار دیوتی را داریم.



[پیرجو]



[پیرجو]



[پیرجو]

همین مقدار را برای فشار خروجی شیر شماره 1 وارد کرده.

و مقدار دبی بدست می‌آید.



[پیرجو]



[پیرجو]

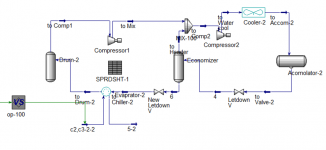

این سیکل دارای دو دما است بعد از شیر اول تا دمای 21 درجه و بعد از شیر دوم تا دمای 1 درجه و می‌توان مقدار دما را با تغییر نوع سیال تبرید کاهش داد به عنوان مثال با اضافه کردن بخشی متان و اتان این دما را تا 40- درجه سانتی گراد کاهش کرد. به عنوان مثال با اضافه کرده 0.2 مول اتان به ترکیب مقدار دما در مرحله اول به 8 درجه سانتی گراد و در مرحله دوم به منفی 24- سانتی گراد رسیده است و دبی کاهشی می‌شود اما دیوتی کمپرسورها افزایشی شده.



[پیرجو]

بنظرتون معادله ترمودینامیکی پینگ رابینسون که برای این سیکل تبرید انتخاب شده مناسب هست یا خیر؟



[میتی کومان]

بنظرتون معادله ترمودینامیکی پینگ رابینسون که برای این سیکل تبرید انتخاب شده مناسب هست یا خیر؟

PRSV بهتر نیست؟
چون سیال هیدروکربنی هست به نظرم همون peng یا ،prsv مناسبه



[میتی کومان]

این سیکل دارای دو دما است بعد از شیر اول تا دمای 21 درجه و بعد از شیر دوم تا دمای 1 درجه و می‌توان مقدار دما را با تغییر نوع سیال تبرید کاهش داد به عنوان مثال با اضافه کردن بخشی متان و اتان این دما را تا 40- درجه سانتی گراد کاهش کرد. به عنوان مثال با اضافه کرده 0.2 مول اتان به ترکیب مقدار دما در مرحله اول به 8 درجه سانتی گراد و در مرحله دوم به منفی 24- سانتی گراد رسیده است و دبی کاهشی می‌شود اما دیوتی کمپرسورها افزایشی شده.

حس میکنم باید خودم از اول یه مثال حل کنم تا قشنگ برام جا بیافته، اینجوری که فقط میخونم برام سوال ایجاد نمیشه.



[پیرجو]

حس میکنم باید خودم از اول یه مثال حل کنم تا قشنگ برام جا بیافته، اینجوری که فقط میخونم برام سوال ایجاد نمیشه.

همین برا خودت حل کن با توضبحاتم برو جلو هرجا گیر افتادی سوال بپرس.



[میتی کومان]

همین برا خودت حل کن با توضبحاتم برو جلو هرجا گیر افتادی سوال بپرس.

باشه، حتما



[پیرجو]

خب اگر اوکی بودین تا بریم سراغ سیکل بخار برای ریبویلر



[میتی کومان]

خب اگر اوکی بودین تا بریم سراغ سیکل بخار برای ریبویلر

اره بریم سراغ قسمت بعدی
من مثال رو حل کردم سوالی بود میپرسم



[پیرجو]

سیکل بخار

جهت محاسبه مقدار دبی بخار مصرفی ریبویلرها می‌توان با نصب سیکل بخار مقدارش را محاسبه کرد. برای این منظور نیاز به داشتن فشار و دمای بخار دردسترس است که در مدرک DB آورده شده است. در صورتی که در دسترس نبود می‌توان به مدرک DP26B شرکت EXXON مراجعه کرده و مقدار دما و فشار بخار در جدول صفحه 12 بخش 6.2 بدست آورده.



[پیرجو]

سیکل بخار شامل یک جریان بخار با شرایط ترمودینامیکی جدول بالا درون تیوب‌های ریبویلر است که جریان خروجی از تیوب‌ها به صورت مایع کندانس می‌باشد تا بتواند از حداکثر گرمای نهان بخار استفاده کند. سپس خوراک آب بویلر وارد درام کندانس شده این درام در مسیر بالایش شامل خط بالانس است که در صورت افزایش فشار بخار در ورودی ریبویلر یا افزایش فشار در درام بتواند به هر دو سمت تخلیه شود و سپس خوراک بویلر توسط پمپ به بویلر ارسال می‌شود.



[پیرجو]

برای شبیه سازی ترکیب آب به همراه هر یک از معادلات ترمودینامیکی برای بخار را انتخاب می‌کنیم هیچ فرقی نمی‌کند از کدامیک استفاده کنیم.



[پیرجو]

جریان Steam را می‌توان در فشار Barg4 و VF برابر 1 می‌توان وارد کرد.



[پیرجو]

جریان بخار LP وارد ریبویلر یا مبدل حرارتی شده و در آنجا با محصول پایین برج تبادل حرارت کرده و می‌دانیم بخار LP به صورت LC از ریبویلر خارج شده به مخزن ذخیره وارد می‌شود سپس توسط پمپ فشار BFW افزایش یافته و به بویلر ارسال می‌گردد.

افت فشار مبدل را همانند شکل زیر وارد کرده



[پیرجو]

با وارد کردن افت فشار بویلر مقدار دبی بخار بدست می‌آید.



[پیرجو]

خب الان مقدار دبی بخار بدست آوردیم کدوم دبی باید گزارش بدیم؟



[پیرجو]



[میتی کومان]

مشاهده پیوست 24096896
خب الان مقدار دبی بخار بدست آوردیم کدوم دبی باید گزارش بدیم؟

جریان to reboiler 2؟



[میتی کومان]

مشاهده پیوست 24096897

الان این دوتا چه فرقی دارن؟
یکی با LP شبیه سازی شده یکی MP?



[پیرجو]

الان این دوتا چه فرقی دارن؟
یکی با LP شبیه سازی شده یکی MP?

دوتاش یکی هستن فقط یکیشون به جای ریبویلر هیتر نصب شده که جریان انرژیش به جریان انرژی ریبویلر برج وصل کردم. اون یکی به جای ریبویلر مبدل حرارتی پوسته و لوله قرار دادم. جفتش هم ایراد داره چون نمیدونم چقد از مایع باید گرم کنه.



[پیرجو]

جریان to reboiler 2؟

کدوم جریان منظورم نیست همشون یکی هستن چون سیکل هستش. منظورم کدوم نوع دبی باید گزارش کنیم؟
دبی مولی؟ دبی جرمی، دبی حجمی واقعی یا استاندارد... کدومش؟



[میتی کومان]

به نظرم دبی جرمی باید گزارش بشه
چون به جورایی بار حرارتی همون q=mcdt
مستقیما با دبی جرمی در ارتباطه

کدوم جریان منظورم نیست همشون یکی هستن چون سیکل هستش. منظورم کدوم نوع دبی باید گزارش کنیم؟
دبی مولی؟ دبی جرمی، دبی حجمی واقعی یا استاندارد...



[میتی کومان]

دوتاش یکی هستن فقط یکیشون به جای ریبویلر هیتر نصب شده که جریان انرژیش به جریان انرژی ریبویلر برج وصل کردم. اون یکی به جای ریبویلر مبدل حرارتی پوسته و لوله قرار دادم. جفتش هم ایراد داره چون نمیدونم چقد از مایع باید گرم کنه.

یعنی به موازنه حرارتی ببین مقدار حرارت تولیدی بخار و گرمای مورد نیاز اون مایع باید نوشته بشه؟



[پیرجو]

یعنی به موازنه حرارتی ببین مقدار حرارت تولیدی بخار و گرمای مورد نیاز اون مایع باید نوشته بشه؟

نه، ببین ما وقتی میخوایم محصول پایین برج وارد ریبویلر کنیم چندین حالت داریم.
۱- ریبویلر اگر از نوع کتل باشه محصولش بخار هست.
۲- ریبویلر اگه once through باشه با ترموسیفون محصول برگشتی به برجش مایع هست.

نکته مهم اینجاست که چه مقدارش قرار در ریبویلر کتل مایع بشه و چه مقدارش بخار بشه که این کار رو hysys انجام میده و فقط کافیه جریان ورودی به ریبویلر بکشیم بیرون ولی داخل shortcut همه محصول بیرون داده فقط مقدار دیوتی محاسبه کرده به مقدار جریان برگشتی از ریبویلر به برج boilup میگن یه چیزی مثل reflux در بالای برج.



[پیرجو]

به نظرم دبی جرمی باید گزارش بشه
چون به جورایی بار حرارتی همون q=mcdt
مستقیما با دبی جرمی در ارتباطه

بله کاملاً باید دبی جرمی اعلام بشه چون دبی حجمی برای بخار یه عدد هست و وقتی تغییر فاز بده به مایع عدد کمتری میشه. اما دبی جرمی برای بخار در کل مسیر چه تغییر فاز داشته باشیم چه نداشته باشیم ثابت هست.
