[آموزشی] نحوه گلند زنی در تابلو های برق

[mostafa ghodrat]

با سلام.

ضمن نیاز روز افزون اشنایی دانشجویان با تجهیزات و ابزار الات مرتبط با مهندسی برق (مخصوصا قدرت)
این تاپیک به عنوان یک تاپیک آموزشی برای دوستانی که تابلو ساز هستند
و یا
میخواهند این حرفه را دنبال کنند
میتواند مفید باشد.
.
لطفا نظرات خودتونو در مورد این تاپیک برای کیفیت و هر چه بهتر شدن تاپیک های بعدی اینجانب بیان فرمایید.
با تشکر.mostafa ghodrat
.

​



[mostafa ghodrat]

ابزاری به نام hole panch(هل پانچ)
که برش را به نحوی بسیار ساده برای ایجاد جای گلند به صورت هیدرولیکی
انجام میدهد.
.

.

یکی از تیغه ها و قاب ان را برداشته و با صفحه مورد نظر تست میکنیم.

.
طوری که صفحه مورد نظر بدون داشتن فضای خالی در قاب بنشیند
یا به اصطلاح کیپ شود
.

.
روی پنل مورد نظر (ورق تابلو ) که احتمالا 3 میلی متری یا 6 میلی متری است را
بوسیله دریل ایجاد حفره میکنیم.
بهتر است با مته ریز مخصوص فلز شروع به سوراخ کاری کرد و به مرور مته ی بزرگتر انتخاب کرد. تا حدی که محور دستگاه هیدرولیکی
بدون هیچ گونه مزاحمتی وارد ان شود.

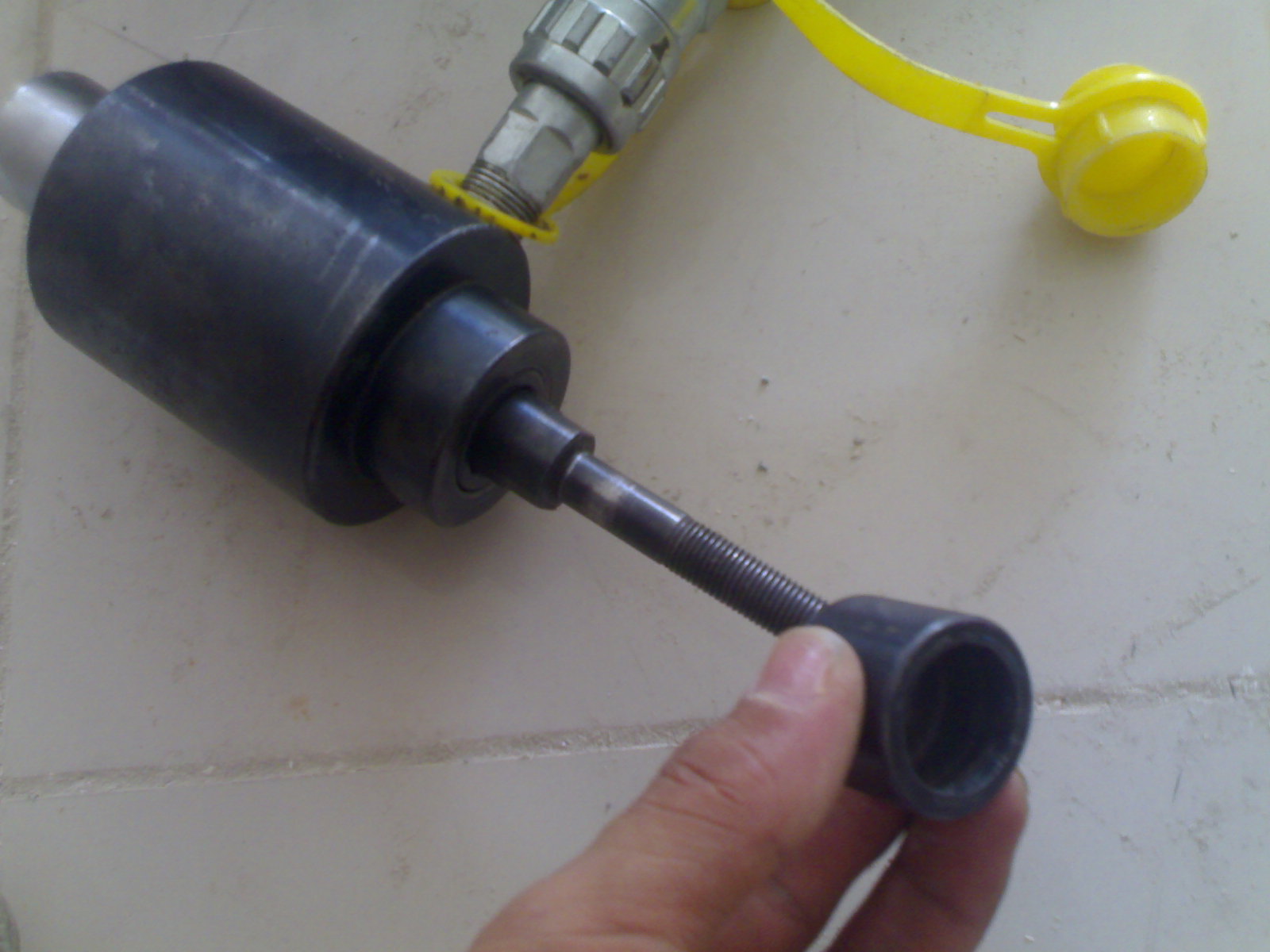

همین محور باید به صورت پیچی به دستگاه هیدرولیکی متصل شود
(توجه شود که برای گلند های بزرگتر از محور بزرگتر استفاده میشود)

قاب و تیغه را اماده کرده . طوری که قاب از طرفی که تو خالی است روی محوری که پیچ شده (محور مذکور) مینشیند.

.

.
حال بعد از جا زدن قاب محور را درون حفره ای میبریم که با دریل ایجاد کردیم.

.
و تیغه را از طرف دیگر برای برش به صورت پیچی و از طرفی که تو خالی است و لبه ان حالت مواج دارد
روی محور میبندیم

.
دسته هل پانچ را چند بار بالا و پایین کرده تا پرس و برش به صورت هیدرولیکی و به سادگی و راحتی انجام شود

و در نهایت
اینگونه حفره ایجاد شده
و میتوان برای بزرگتر کردن ان از قاب و تیغه بزرگتری استفاده کرد.

.

.
صفحه را جا میزنیم و مهره ان را از طرفی دیگر روی ان محکم میکنیم
.

​



[BEHROUZK28]

عالی بود مرسی



[نیما عطایی]

سلام
دوستان عزیز من نیاز به سوراخ کاری بدنه جعبه های پلاستیکی برای گلند گذاری دارم!
کسی میتونه راهنمایی کنه چی کار کنم و از چه ابزاری استفاده کنم؟؟؟



[mostafa ghodrat]

سلام
دوستان عزیز من نیاز به سوراخ کاری بدنه جعبه های پلاستیکی برای گلند گذاری دارم!
کسی میتونه راهنمایی کنه چی کار کنم و از چه ابزاری استفاده کنم؟؟؟

بدنه هایی مثل کامپوزیت رو راهی فعلا نیست براش و فقط با قالب های مخصوص از قبل تعیین شده انجام میشه.
