کانفیگ VLAN Trunking Protocol یا VTP بر روی سوئیچ

[آوای علم]

سه سوئیچ داریم و دو Vlanرا به صورت زیر روی آنها ایجاد کرده ایم:


سوئیچ اول:
اینترفیس 0/1 : Vlan 2
اینترفیس 0/2 : Vlan 2
اینترفیس 0/3: Vlan 2
اینترفیس 0/4: Vlan 2
اینترفیس 0/5 : Vlan 2
اینترفیس 0/6 : Vlan 3
اینترفیس 0/7: Vlan 3
اینترفیس 0/8: Vlan 3
اینترفیس 0/9 : Vlan 3
اینترفیس 0/10 : Vlan 3




سوئیچ دوم:
اینترفیس 0/1 : Vlan 2

اینترفیس 0/2 : Vlan 3
اینترفیس 0/3: Vlan 2
اینترفیس 0/4: Vlan 3
اینترفیس 0/5 : Vlan 2
اینترفیس 0/6 : Vlan 3
اینترفیس 0/7: Vlan 2
اینترفیس 0/8: Vlan 3
اینترفیس 0/9 : Vlan 2
اینترفیس 0/10 : Vlan 3




سوئیچ سوم:
اینترفیس 0/1 : Vlan 3

اینترفیس 0/2 : Vlan 3
اینترفیس 0/3: Vlan 3
اینترفیس 0/4: Vlan 3
اینترفیس 0/5 : Vlan 3
اینترفیس 0/6 : Vlan 2
اینترفیس 0/7: Vlan 2
اینترفیس 0/8: Vlan 2
اینترفیس 0/9 : Vlan 2
اینترفیس 0/10 : Vlan 2


با شرایط فوق،‌ اینترفیس 0/2 سوئیچ اول،‌ اینترفیس 0/5 سوئیچ دوم و اینترفیس 0/9 سوئیچ سوم، هر سه عضو Vlan 2 بوده و در یکhttp://icnd.ir/1389/08/02/post-33/ Broadcast Domainمشترک قرار دارند، طوری که به نظر می رسد هر سه روی یک سوئیچ واحد قرار دارند!


اما اینترفیس 0/1 سوئیچ اول و اینترفیس 0/6 همان سوئیچ، ‌با وجود آنکه هر دو در یک سوئیچ هستند اما عضو دو Vlan متفاوت بوده و‌ Broadcast Domain آنها نیز از هم جداست، طوری که به نظر می رسد در دو سوئیچ جدا از هم قرار دارند!










VLAN Trunking Protocol: فرض کنید مدیر شبکه ی شرکتی هستید که 20 سوئیچ دارد و شما میخواهید Vlanhttp://icnd.ir/1389/08/02/post-33/ های یکسانی روی آنها ایجاد نمایید،‌ برای ایجاد هر یک از Vlan ها می بایست به تمام سوئیچ هایی که عضو Vlan هستند وصل شده و Vlan را روی تک تک آنها ایجاد نمایید!


برای اینکار باید زمان زیادی صرف کنید اما در صورت استفاده از VLAN Trunking Protocol در زمان شما صرفه جویی خواهد شد،‌ با وجود این پروتکل چنانچه شما روی یکی از سوئیچ ها Vlan بسازید،‌ همان Vlan به صورت خودکار روی تمام سوئیچ ها ساخته خواهد شد،‌ همچنین با حذف هر یک از Vlan ها روی یکی از سوئیچ ها،‌ آن Vlan از سایر سوئیچ ها نیز حذف می شود!

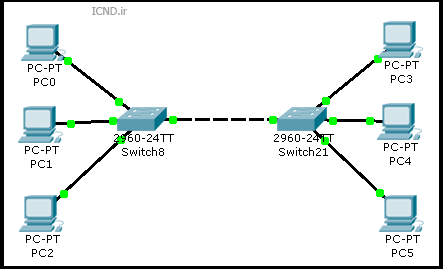

کانفیگ VTP: برای کانفیگ VLAN Trunking Protocol که به اختصار VTP خوانده می شود،‌ در قدم نخست می بایست اینترفیس هایی که ارتباط بین سوئیچ ها را برقرار می کنند، در حالت Trunk قرار داد.

​

برای اینکار می بایست پس از ورود به مود اینترفیسی که به سوئیچ دیگری متصل است، به صورت زیر عمل نمود:

​

​

​

پس از آنکه تمام اینترفیس های متصل به سوئیچ های دیگر در حالت Trunk قرار گرفت،‌ می بایست برای دامنه ی تک تک ِ‌ سوئیچ ها نام یکسان و پسورد یکسان انتخاب نموده و آنها را در حالت Server قرار دهیم:​

​

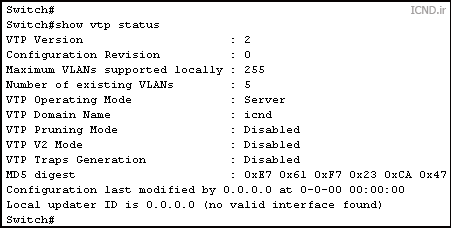

جهت مشاهده وضعیت VTP از فرمان show vtp status استفاده میکنیم:​

​

​

​

Revision: همانطور که مشاهده می کنید عدد مقابل Configuration Revision، صفر می باشد، یعنی هنوز هیچ تغییری در سوئیچ ها داده نشده است،‌ به عبارت دیگر هنوز روی سوئیچ ها Vlan ایجاد و یا حذف نشده است،‌ هر بار که یکVlanایجاد و یا حذف شود،‌ عدد مقابل Revision ، یکی اضافه می شود،‌ زمانی که یک عدد به Revision یک سوئیچ افزوده می شود،‌ سایر سوئیچ ها متوجه تفاوت Revision خود با سوئیچ مورد نظر شده و تغییرات جدید را روی خود اعمال می نمایند!


به بیان دیگر سوئیچ ها با استفاده از Revision ،‌ اطلاعات مربوط به Vlan ها را بر روی خود Update می نمایند.
