سلام خدمت دوستان
کسی در مورد شبیه سازی انفجار بوسیله آباکوس کار کرده؟ منبعی هست که آموزش داده باشه؟



[vanpersi]

vanpersi

vanpersi

با سلام و خسته نباشید,میخواستم ببینم12 WORKBENCH ANSYS در مقایسه با WORKBENCH ANSYS

11کاملا شکل متفاوتی داره؟WORKBENCH ANSYS 11 رو که باز میکنیم میپرسه که کدوم محیط می خوای

بری:.....,Design modeler,solutionولی WORKBENCH ANSYS 12 این طور نیست و فقط انگار میشه design

modeler رو رفت.(file رو که import میکنم فقط یک گزینه میاد و مستقم میره design modeler ) درست

میگن0.workbench ansys 12مشکل داره؟



[ehsan4476]

با سلام و خسته نباشید,میخواستم ببینم12 WORKBENCH ANSYS در مقایسه با WORKBENCH ANSYS

11کاملا شکل متفاوتی داره؟WORKBENCH ANSYS 11 رو که باز میکنیم میپرسه که کدوم محیط می خوای

بری:.....,Design modeler,solutionولی WORKBENCH ANSYS 12 این طور نیست و فقط انگار میشه design

modeler رو رفت.(file رو که import میکنم فقط یک گزینه میاد و مستقم میره design modeler ) درست

میگن0.workbench ansys 12مشکل داره؟

سلام
بله ظاهرشون تفاوت اساسی داره. اگر با منطق ورژن 12 آشنا بشین (با حل یک مثال) میبینید که خیلی عالیه



[vanpersi]

یک فایل با کتیا طراحی کردم. یک مکعب با یک پیچ که داخلش فرو رفته .اینو با فرمت هایigs و stp ذخیره کردم و داخل workbench ایمپورت میکنم . یا مکعب رو به عنوان یک جسم solidدرست میشناسه و contact ها رو درست نمیشناسه یا contact ها رو درست میشناسه و جسم solidرو یکپارچه نمیشناسه و کلی سطح میاره چیکار باید کرد؟



[vanpersi]

چرا کسی جواب نمیده!!؟؟



[ehsan4476]

یک فایل با کتیا طراحی کردم. یک مکعب با یک پیچ که داخلش فرو رفته .اینو با فرمت هایigs و stp ذخیره کردم و داخل workbench ایمپورت میکنم . یا مکعب رو به عنوان یک جسم solidدرست میشناسه و contact ها رو درست نمیشناسه یا contact ها رو درست میشناسه و جسم solidرو یکپارچه نمیشناسه و کلی سطح میاره چیکار باید کرد؟

فرمت stp معمولا مشکلی در ایمپورت نداره. به هر حال سعی کنید با فرمت های دیگه و نیز فرمت کتیا و پاراسالید (x_t) امتحان کنید. اگر نشد اجسام رو جداگانه ایمپورت کنید.



[farahmand-68]

با سلام خدمت دوستان.بنده دانشجوی ارشد مکانیک ماشین های کشاورزی هستم.استاد درس اجزاء محدودم تا هفته آینده 1 پروژه انسیس در سطح متوسط میخواد و من توی امتحانات آخر ترممو اصلا وقت ندارم.اگه دوستان لطف کننو 1 پروژه واسم بفرستن ممنون میشم
با تشکر



[reza_13542003]

سلام
من هم تازه كار هستم .و تازه شروع كردم ansys رو دارم كار مي كنم. يه سوال دارم .
فرق workebench با قسمت هاي ديگر نرم افرار چي هست ؟؟
(البته مي دونم براي حرفه اي ها اين سوال خيلي آسونه ولي من نمي دونم)



[ehsan4476]

سلام
من هم تازه كار هستم .و تازه شروع كردم ansys رو دارم كار مي كنم. يه سوال دارم .
فرق workebench با قسمت هاي ديگر نرم افرار چي هست ؟؟
(البته مي دونم براي حرفه اي ها اين سوال خيلي آسونه ولي من نمي دونم)

سلام
تو مقاله زیر خلاصه ای از ویژگیهای ANSYS Workbench رو ذکر کردم:
http://iransys.ir/about-software/cae-softwares/210-about-software.html



[ehsan4476]

با سلام خدمت دوستان.بنده دانشجوی ارشد مکانیک ماشین های کشاورزی هستم.استاد درس اجزاء محدودم تا هفته آینده 1 پروژه انسیس در سطح متوسط میخواد و من توی امتحانات آخر ترممو اصلا وقت ندارم.اگه دوستان لطف کننو 1 پروژه واسم بفرستن ممنون میشم
با تشکر

سلام
اگه 2-3 ساعت وقت بذارین میتونین یکی از مثالهای ANSYS رو که به صورت مرحله به مرحله توضیح داده شده انجام بدین. فیلم اجرای این مثالها و همچنین pdf مربوط به راحتی در اینترنت پیدا میشه. میتونین به سایت iransys.ir مراجعه کنید. اینطوری به راحتی با این نرم افزار آشنا میشین
موفق باشین.



[AM_mech]

سلام
دوستان پروژه اماده کمانش تو محیط انسیس دارین؟ خیلی فوری و لازمه تا شب میخام خاهش میکنم یا هر پروژه دیگه که دارین ممنون



[amirs1987]

سلام.
من یک شیر پروانه ای شبیه سازی میکنم.
در آزمایش انجام شده افت فشار ۱۸ اینچ آب اندازه گیری شده ولی در شبیه سازی من افت فشار ۲۴ اینچ آب بدست آمده.
چه عواملی باعث این اختلاف است؟
مدل چندفازی آب و هوا.



[sa eed]

خیلی ممنون

با سلام

من هم همین سوالو داشتم چه جوری میشه بار گذازی بر اساس یک تابع داشته باشیم
مثلا (W=f(x به شکل زیر توجه کنید

با تشکر ==>> MeNo <<==



[lilufar]

سلام

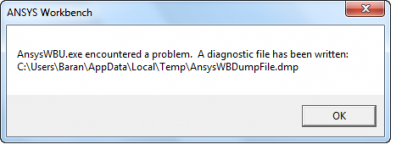

وقتی در برنامه Ansys13 می خوام در قسمت workbench یک تحلیل (static structural) انجام بدم . پس از مشخص کردن geometry وقتی می خوام وارد قسمت Model بشم (البته زمانی که وارد قسمت model شدم و قراره فایل geometry به این قسمت اضافه بشه) یک پیغام خطا ظاهر می شه ودیگه ادامه مراحل حل رو نمی تونم انجام بدم. کسی هست بتونه راهنمایی کنه؟



[lilufar]



[trainee]

سلام چرا برای دانلود فایل ها از پارت 6 به بعد به مشکل بر خوردیم.ممنون میشم اگه کمک کنی



[مهرومهتاب]

http://www.mece.ualberta.ca/tutorials/ansys
دوستان این سایت مثالاش بد نیس یه نگایی بندازین



[masoud197]

سلاموقتی در برنامه Ansys13 می خوام در قسمت workbench یک تحلیل (static structural) انجام بدم . پس از مشخص کردن geometry وقتی می خوام وارد قسمت Model بشم (البته زمانی که وارد قسمت model شدم و قراره فایل geometry به این قسمت اضافه بشه) یک پیغام خطا ظاهر می شه ودیگه ادامه مراحل حل رو نمی تونم انجام بدم. کسی هست بتونه راهنمایی کنه؟مشاهده پیوست 105907 مشاهده پیوست 105908

این مشکلیه که همه کاربران انسیس ورژن 13 64 بیت با اون داشتند من جمله خود من.برای حل مشکلتون دو راه داره:1. از ورژن 12.1 انسیس و یا همین جدیدترین ورژن یعنی 14 استفاده کنید.2. در صورت اصرار در استفاده از ورژن 13 باید نرم افزار مکانیکی space claim رو نصب کنید تا از شر این پیغام خطا نجات پیدا کنین!



[alefmim]

سلام خسته نباشید دوتا ارور موقعه انالیز با انسیس دارم که موجب میشه انالیز تموم نشه و نتیجه نده تصاویرش ضمیمه شده کمک کنید بخدا تشکر



[yahya_a]

سلام
توی اموزش cfx برنامه Ansys ورژن 13 و 14 ، در فصل 11 این دو، آموزش شبیه سازی ذرات و رد گیریشون رو توی یک شیر پروانه ای داده
آیا آموزشی برای همچین موردی توی کمپرسور گریز از مرکز هست؟
خواستم این آموزش رو روی کمپرسور گریز از مرکز پیاده کنم اما نشد و به چندتا مشکل برخوردم

قسمت default domain که تنظیمات توی اون بخش اعمال می شه برای کمپرسور وجود نداره (شاید چون یه توربوماشین هست) ، و وقتی دستی این کار رو برای یک پره برفرض اعمال می کنم، اعمال می شه اما در نهایت که از قسمت تنظیمات نهایی باید برم تنظیمات رو کلا برمی داره!



[ehsan4476]

سلام خسته نباشید دوتا ارور موقعه انالیز با انسیس دارم که موجب میشه انالیز تموم نشه و نتیجه نده تصاویرش ضمیمه شدهمشاهده پیوست 107848مشاهده پیوست 107849 کمک کنید بخدا تشکر

سلام
تصاویر کوچکه و متنش کاملا واضح نیست. Solver Pivot یک مشکل کلیه که دلایل مختلفی داره. مثلا کافی نبودن قیدها و... . اگر صورت مسئله و متن پیغام رو قرار بدین شاید بشه حل کرد.



[masoud124]

با سلام به دوستان عزیز، من یک فایل مخزن متصل به فنر (شامل سه المان fluid80, shell63 , combin14) را مدلسازی کردم، فایل مدلسازی ارور نداره ولی موقع آنالیز زیاد ارور میده متشکر میشم اگر کسی بتونه کمکم بکنه ایمیلش رو بده که فایل ERROR.ERR یا فایل لاگ آنالیز را برایش ایمیل کنم



[arnela]

میشه توضیح بدین اگه بخوام روی یه سطح منحنی نیرو عمود وارد کنم چجوری محور مختصات رو تعریف کنم؟



[mohsen_parviz]

بنده سوالي داشتم اينكه در نرم افزار انسيس من خاك و لوله رو مدل كردم ولي هر كاري مي كنم كه در انسيس بتونم اينها رو به هم ارتباطي برقرار كنم كه موقع ران گرفتن اثر فشار خاك رو روي لوله ببينم نمي تونم

​

تغيير شكلي در لوله نمي بينم​

​

چطوري ميتونم همزمان اثر خاك و لوله رو بتونم ببينم در انسيس بايد چكاري بكنم

فکر کنم همون بحث تماس باشه؟

لطفا منو راهنمایی کنین؟
​



[*Essi*]

بنده سوالي داشتم اينكه در نرم افزار انسيس من خاك و لوله رو مدل كردم ولي هر كاري مي كنم كه در انسيس بتونم اينها رو به هم ارتباطي برقرار كنم كه موقع ران گرفتن اثر فشار خاك رو روي لوله ببينم نمي تونم

​

تغيير شكلي در لوله نمي بينم​

​

چطوري ميتونم همزمان اثر خاك و لوله رو بتونم ببينم در انسيس بايد چكاري بكنم

فکر کنم همون بحث تماس باشه؟

لطفا منو راهنمایی کنین؟
​

نه فکر نکنم این مسئله به تماس ربطی داشته باشه !!!

فقط اون قسمتی از لوله که در خاک هست رو باید در جهتی که لوله نمیتونه حرکت کنه مقید کنین.

خاک رو هم میتونین یک مستطیل بزرگ در نظر بگیرین با یک سوراخ که لوله توش هست.

البته با استفاده از تقارن محوری و المان متقارن، مسئله رو دو بعدی رسم میکنین.



[*Essi*]

میشه توضیح بدین اگه بخوام روی یه سطح منحنی نیرو عمود وارد کنم چجوری محور مختصات رو تعریف کنم؟

وقتی شما pressure on line بزنین، خودش نیرو رو به صورت فشاری روی سطح خمیده عمود در نظر میگیره.



[mohsen_parviz]

مدلسازی تماس بین خاک و لوله از المان target160 و conta174 رو انجام دادم ولی ولي هر كاري مي كنم كه در انسيس بتونم اينها رو به هم ارتباطي برقرار كنم كه موقع ران گرفتن اثر فشار خاك رو روي لوله ببينم نمي تونم تغيير شكلي در لوله نمي بينم

​

چطوري ميتونم همزمان اثر خاك و لوله رو بتونم ببينم در انسيس بايد چكاري بكنم ؟



[ehsan4476]

مدلسازی تماس بین خاک و لوله از المان target160 و conta174 رو انجام دادم ولی ولي هر كاري مي كنم كه در انسيس بتونم اينها رو به هم ارتباطي برقرار كنم كه موقع ران گرفتن اثر فشار خاك رو روي لوله ببينم نمي تونم تغيير شكلي در لوله نمي بينم

​

چطوري ميتونم همزمان اثر خاك و لوله رو بتونم ببينم در انسيس بايد چكاري بكنم ؟

اگر در محیط Mechanical APDL کار میکنید برای تشکیل Contact از Contact Manager که آیکون آن کنار Command Prompt است استفاده کنید. البته در مسئله مورد نظر شما به نظر میرسه که نیاز به در نظر گرفتن لغزش خاک برروی لوله نباشه. اگر این فرض درسته میتونید به راحتی نودهای محل تماس رو با هم merge کنید تا یک اتصال دائمی تشکیل بشه.
به طور کلی کار کردن با Contact در محیط Mechanical APDL بسیار سخته. بهتره در محیط Workbench کارتون رو انجام بدین.



[ehsan4476]

با سلام به دوستان عزیز، من یک فایل مخزن متصل به فنر (شامل سه المان fluid80, shell63 , combin14) را مدلسازی کردم، فایل مدلسازی ارور نداره ولی موقع آنالیز زیاد ارور میده متشکر میشم اگر کسی بتونه کمکم بکنه ایمیلش رو بده که فایل ERROR.ERR یا فایل لاگ آنالیز را برایش ایمیل کنم

فایل error و log رو در سایت قرار بدین بهتره. اینطوری دوستان دیگه هم مشاهده میکنند.
