سلام
کسی میدونه نحوه چیدمان کلیدهای مینیاتوری و ضریب همجواری کلیدهای مینیاتوری رو چطور باید محاسبه کنیم؟

ی خورده توضیح میدی در مورد سوالتون؟؟؟
در مورد ازمونه یا برای بازار کاره؟؟



[Joe_Bel]

گزینه 3 درست هست. صفحه 317 تاسیسات

به هر حال ولی من فکر می کنم گزینه 4 درسته باشه دلیلی منطقی برای رد گزینه 2 نمی بینم

==========================================================

استحضار کلیه داوطلبان آزمون نظام مهندسی 22 و 23 آبان می رساند کارت ورود به جلسه آزمون نظام مهندسی هم اکنون آماده دریافت است .شما باید علاوه برهمراه داشتن پرینت کارت شرکت در آزمون ، جهت احراز هویت در جلسه آزمون ،کارت عضویت نظام مهندسی و یا کارت ملی عکسدار همراه داشته باشید .

برای مشاهده و پرینت از کارت ورود به جلسه اینجا کلیک کنید



[elham218]

به هر حال ولی من فکر می کنم گزینه 4 درسته باشه دلیلی منطقی برای رد گزینه 2 نمی بینم

==========================================================

استحضار کلیه داوطلبان آزمون نظام مهندسی 22 و 23 آبان می رساند کارت ورود به جلسه آزمون نظام مهندسی هم اکنون آماده دریافت است .شما باید علاوه برهمراه داشتن پرینت کارت شرکت در آزمون ، جهت احراز هویت در جلسه آزمون ،کارت عضویت نظام مهندسی و یا کارت ملی عکسدار همراه داشته باشید .

برای مشاهده و پرینت از کارت ورود به جلسه اینجا کلیک کنید

ص 317 خط 6 ام از پایین صفحه نوشته گزینه 2 همیشه ممکن نیس
ممنون برای لینک


شما سال 93 رو حل کردید؟؟



[hosseinrf]

یک سوال دارم

سوال 21 آزمون 90


مصرف برق ساختمانی150کیلووات با ضریب توان 0.9 مفروض است چنانچه شرایط محیطی 50 درجه سلسیوس و ارتفاع از سطح دریا 1800 متر باشد
ظرفیت دیزل ژنراتور مورد نیاز ساختمان چقدر میباشد؟
ضریب کاهش قدرت دیزل ژنراتور : 4% برای هر 400متر بالاتر از 1000متر از سطح دریا 2% برای هر 10درجه بالاتر از 30درجه سلسیوس

1) 150کیلوولت آمپر 2)200کیلوولت آمپر 3)250کیلوولت آمپر 4)300کیلوولت آمپر

چرا جواب گزینه 3 هست؟؟/



[Nooshin-t]

کتابی که من دارم گزینه صحیح رو گزینه دوم انتخاب کرده:
188.71=(0.96*0.92*0.9)/150

یک سوال دارم

سوال 21 آزمون 90


مصرف برق ساختمانی150کیلووات با ضریب توان 0.9 مفروض است چنانچه شرایط محیطی 50 درجه سلسیوس و ارتفاع از سطح دریا 1800 متر باشد
ظرفیت دیزل ژنراتور مورد نیاز ساختمان چقدر میباشد؟
ضریب کاهش قدرت دیزل ژنراتور : 4% برای هر 400متر بالاتر از 1000متر از سطح دریا 2% برای هر 10درجه بالاتر از 30درجه سلسیوس

1) 150کیلوولت آمپر 2)200کیلوولت آمپر 3)250کیلوولت آمپر 4)300کیلوولت آمپر

چرا جواب گزینه 3 هست؟؟/



[hosseinrf]

کتابی که من دارم گزینه صحیح رو گزینه دوم انتخاب کرده:
188.71=(0.96*0.92*0.9)/150

جوابش رو پیدا کردم .. گفتم شما هم بدونین

در محاسبات دیزل ژنراتور ضریب توان رو 0.8 در نظر میگیرن یعنی اینجا ما بجای ضریب توان 0.9 عدد 0.8 جایگزاری میکنیم جواب گزینه 3 بدست میاد(طبق کلید پاسخنامه نظام مهندسی هم گزینه 3 درسته)



[elieng]

پس خوش بحالت که پایان نامه تو تموم کردی (البته می دونم چقدر زحمت کشیدید) ... من هنوز سیمنارمو ارائه نداده ام ...

-----------------------------------------------------------------------------------------------------------------------------------

آخرش نفهمیدیم سوال 10 سال 92 کدومش گزینه درسته ؟

پوستم کنده شده.خیلی دلم میسوزه.خدا کنه منابع عوض نشه چون کتاباشو خریدم.یک تورقی کردم



[Nooshin-t]

دوستان چند تا سوال دارم:
1- جریان نامی فیوز، کلید مینیاتوری، کلید خودکار، رله و کنتاکتور برای موتور، هم برای راه اندازی مستقیم و هم ستاره-مثلث چگونه انتخاب می شوند؟
2-برای خازن و ژنراتور چطور؟
3- سوال های 55 و 56 آذر 90
4- سوال های 47 48 و 49 خرداد 89



[elham218]

دوستان چند تا سوال دارم:
1- جریان نامی فیوز، کلید مینیاتوری، کلید خودکار، رله و کنتاکتور برای موتور، هم برای راه اندازی مستقیم و هم ستاره-مثلث چگونه انتخاب می شوند؟
2-برای خازن و ژنراتور چطور؟
3- سوال های 55 و 56 آذر 90
4- سوال های 47 48 و 49 خرداد 89

فقط 2 تا سوالتونو بلدم. ستاره مثلث رو از دانشگاه نفهمیدم
بقیه هم تا جایی بلدم میگم

س47-89
وقتی دیزل تو مداره باید کلید بانک خازنی و ترانس قط باید باشند
پس کلید 1و 4 قطع و 2و و3 وصل. گزینه4

س49-89

ise=220/z
تنظیم رله<ise*in/kin
k=1.25 . in=1000 .
ise از سوال 48 باید بدست اورد



[elham218]

مهندسای عزیز 4 شنبه و 5 شنبه برای رفع اشکال باشه. موافقید؟؟؟
همه باشیم این 2 روز اخری رو
سال 92 ک همه بچه های اینجا قبول شدن همین کار رو کردن یعنی تا اخرای شب قبل امتحان رفع اشکال می کردن

من هنوز نمونه سوالا رو حل نکردم



[hosseinrf]

مهندسای عزیز 4 شنبه و 5 شنبه برای رفع اشکال باشه. موافقید؟؟؟
همه باشیم این 2 روز اخری رو
سال 92 ک همه بچه های اینجا قبول شدن همین کار رو کردن یعنی تا اخرای شب قبل امتحان رفع اشکال می کردن

من هنوز نمونه سوالا رو حل نکردم



[amirfeysali]

سلام به فعالان حوزه برق



[Joe_Bel]

یک سوال دارم

سوال 21 آزمون 90


مصرف برق ساختمانی150کیلووات با ضریب توان 0.9 مفروض است چنانچه شرایط محیطی 50 درجه سلسیوس و ارتفاع از سطح دریا 1800 متر باشد
ظرفیت دیزل ژنراتور مورد نیاز ساختمان چقدر میباشد؟
ضریب کاهش قدرت دیزل ژنراتور : 4% برای هر 400متر بالاتر از 1000متر از سطح دریا 2% برای هر 10درجه بالاتر از 30درجه سلسیوس

1) 150کیلوولت آمپر 2)200کیلوولت آمپر 3)250کیلوولت آمپر 4)300کیلوولت آمپر

چرا جواب گزینه 3 هست؟؟/

دوستان چند تا سوال دارم:
1- جریان نامی فیوز، کلید مینیاتوری، کلید خودکار، رله و کنتاکتور برای موتور، هم برای راه اندازی مستقیم و هم ستاره-مثلث چگونه انتخاب می شوند؟
2-برای خازن و ژنراتور چطور؟
3- سوال های 55 و 56 آذر 90
4- سوال های 47 48 و 49 خرداد 89



[Joe_Bel]

ص 317 خط 6 ام از پایین صفحه نوشته گزینه 2 همیشه ممکن نیس
ممنون برای لینک


شما سال 93 رو حل کردید؟؟

والا امروز تعدادی از سوالاتشو حل کردم اما بعدش حوصله ام نکشید ... در صورتی مسئله زیاد بدن احتمالا قبول نشوم ( وقتم خیلی محدود بود ) ... من 4 شنبه دانشگاه م ... 5 شنبه هم باید برم مسافر خونه بگیریم دیگه اونجام ... خلاصه یه وضعیه!! ... انشالله همه بچه ها موفق بشن برای منم دعا کنید ...

==========================================

آزمون 180 دقیقه هست ؟



[elham218]

والا امروز تعدادی از سوالاتشو حل کردم اما بعدش حوصله ام نکشید ... در صورتی مسئله زیاد بدن احتمالا قبول نشوم ( وقتم خیلی محدود بود ) ... من 4 شنبه دانشگاه م ... 5 شنبه هم باید برم مسافر خونه بگیریم دیگه اونجام ... خلاصه یه وضعیه!! ... انشالله همه بچه ها موفق بشن برای منم دعا کنید ...

==========================================

آزمون 180 دقیقه هست ؟

بله 180 دقیقه اس



[Nooshin-t]

دوست عزیز ممنونم



[elham218]

مهندسای عزیز کسی لینک کتاباهای زیر ک امسال اضافه شده رو دارن؟؟؟
اصلا کسی کتابا رو تهیه کرده؟؟؟



[elham218]

سلام . ی سری اشکال دارم . هر کی تونست حتی کوچیک راهنمایی کنه مممنون میشم
ی توضیح یا نکته کوچیکم باشه خیلی کمک می کنه
همه برای ازمون 93 هست

س 6
س58
س 42-43-44
س40 چرا برای جریان کلید تنظیم حرارتی و مغناطیسی و ضریب کا رو همه رو در هم ضرب کرده؟؟؟ این جریان ک بدست میاد جریان قط کلیده؟؟ همه جا باید جریان قط کلید رو اینطوری محاسبه کرد؟؟؟

البته میشه گفت تمام سال 93 رو اشکال دارم و لی بقیه سوالا روم نشد بپرسم

ممنون دوباره



[سمانه13]

قابلیت اطمینان

قابلیت اطمینان

با سلام دوستان عزیز من رشته اقتصادم اما پایان نامه ارشدم پزداخت قابلیت اطمینان به ظرفیت تولید در بازار برق می باشد دوستان عزیز اگه کسی درمورد این موضوع اطلاعاتی داره خواهشمندم راهنماییم کند



[elham218]

بیاین دیگه



[mostafa ghodrat]

سلام . ی سری اشکال دارم . هر کی تونست حتی کوچیک راهنمایی کنه مممنون میشم
ی توضیح یا نکته کوچیکم باشه خیلی کمک می کنه
همه برای ازمون 93 هست

س 6
س58
س 42-43-44
س40 چرا برای جریان کلید تنظیم حرارتی و مغناطیسی و ضریب کا رو همه رو در هم ضرب کرده؟؟؟ این جریان ک بدست میاد جریان قط کلیده؟؟ همه جا باید جریان قط کلید رو اینطوری محاسبه کرد؟؟؟

البته میشه گفت تمام سال 93 رو اشکال دارم و لی بقیه سوالا روم نشد بپرسم

ممنون دوباره

منظورتون ازمون خرداد 93 هستش؟سوال 40 که راجب کلیدا نیست .!



[elham218]

منظورتون ازمون خرداد 93 هستش؟سوال 40 که راجب کلیدا نیست .!

شما کدوم سری رو دارید؟؟
A,B,c,D



[mostafa ghodrat]

شما کدوم سری رو دارید؟؟
A,B,c,D

302َA



[elham218]

302َA

ممنون
اشکالاتم
س 47
49
50
51
هست



[elham218]

س 58
مگر از تقسیم A بر 1.5 عدد 2.3 بدست نمی اد؟ ک گرد مشه ب سمت بالا ک میشه 3
پس ب ازای هر A ما 3تا دکتور لازم داریم

پس در کل این سوال 6 تا دکتور میخایم

نظرتون چیه؟؟؟

این سوال گفته از وسط بازشواسانسورها در مسیر افقی هر 1.5 متر ی دکتور میخام
مگه نباید وسط بازشواسانسورها در مسیر عمودی هر 1.5 متر ی دکتور بزنیم؟؟؟



[mostafa ghodrat]

ممنون
اشکالاتم
س 47
49
50
51
هست

سوالات 49 تا 51 مربوط به محاسبات جریان اتصال کوتاه میشه .
برای بدست اوردن جریان اتصال کوتاه نیاز به امپدانس اتصال کوتاه دارین .
اگر روشی برای بدست اوردن امپدانس اتصال کوتاه دارید که از روش خودتون برید اگر ندارید طبق این مثال میشه حساب کرد .
...
امپدانس رو که حساب کنید با تقسیم ولتاژ خط بر امپدانس اتصال کوتاه جریان اتصال کوتاه بدست میاد .
همین جریان میشه حداقل جریان قطع.
حداکثر رو هیچ وقت نمیخواد ! اگر هم خواست حتما جدول مربوط به ضریب رو میده که میشه ضریبی انتخاب کرد و حداکثر رو بدست اورد .
فقط برای موتور بعد از بدست اوردن جریان اتصال کوتاه باید مقدار جریان بدست امده رو در مقدار i/in ضرب کنید .
اما برای باقی مصرف کنند ها و ترانس نیازی نیست .
در این سیستم کابل نیست .در سوالای مختلف هر جا کابل هم بود ,امپدانس کابل به مقدار امپدانس اتصال کوتاه اون قسمت اضافه میشه .

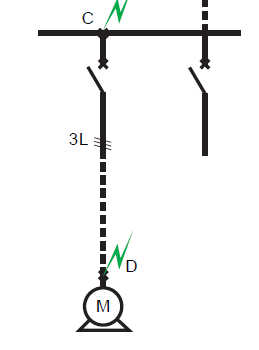

مثال:
410 ولتاژ خط است )

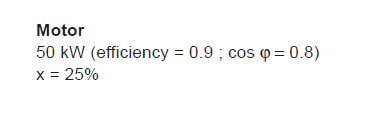

مشخصات موتور
...

محاسبه امپدانس اتصال کوتاه موتور

.....
در مورد سوال 47 هم مهندسان عزیز نظر میدن . چون کلا تو سوالای حفاظتی نظر من کمی فرق داره .
چه اینجا چه محل کار.!



[elham218]

خیلی ممنون آقای مهندس

کسی می تونه لطف کنه ترتیب کلید های مثل کلید مجزا کننده، کلید گردان، کلید خودکار، کلید مینیاتوری، فیوز و کلید حفاظتی جریان باقی مانده را در تابلو ها بگه.

مممنون



[Nooshin-t]

خیلی ممنون آقای مهندس

کسی می تونه لطف کنه ترتیب کلید های مثل کلید مجزا کننده، کلید گردان، کلید خودکار، کلید مینیاتوری، فیوز و کلید حفاظتی جریان باقی مانده را در تابلو ها بگه.

مممنون

فک کنم به این صورت باشه:
اول: کلید گردان
دوم: فیوز
سوم: کلید خودکار یا کلید مینیاتوری
چهارم: کلید جریان باقی مانده

ترجیحا کلید اصلی تابلو کلید گردان انتخاب میشه.



[Nooshin-t]

سوال:
اگه بخوایم بهره یا افت رو در سیستم صوتی یا سیستم آنتن مرکزی محاسبه کنیم،از رابطه 10log یا از رابطه 20log استفاده می کنیم؟



[elham218]

سوال:
اگه بخوایم بهره یا افت رو در سیستم صوتی یا سیستم آنتن مرکزی محاسبه کنیم،از رابطه 10log یا از رابطه 20log استفاده می کنیم؟

10log برای توان ورودی بلندگو یا توان نامی بلندگو
20log تضعیف برای فاصله

سوال خاصی مد نظر دارید بگید بهتر بشه راهنمایی کرد

اینا برای صوتن

برای انتن اصلا لوگاریتم لازم نیست
