تاپیک تخصصی آموزش دینامیک مش در FLUENT

mahdimorteza

عضو جدید
با سلام

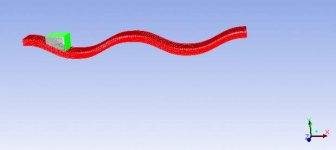

من در تلاش هستم تا حرکت یک محفظه بر روی یک مسیر منحنی شکل را در فلوئنت با استفاده از مش دینامیکی مدل سازی کنم. در این مسئله قسمت بالایی محفظه در راستای y تغییری نکرده و فقط در راستای x حرکت می کند. قسمت پایینی محفظه با توجه به پروفیلی که بر روی آن باید حرکت کند، در عین حرکت در راستای محور x، در راستای y تغییر خواهد کرد تا به صورت مستمر مماس بر روی آن باقی بماند. برای انجام این کار روش های مختلفی را آزمایش کردم اما در نهایت با نوشتن یک udf با استفاده از ماکروی Grid-motion موفق به انجام این امر شده ام. حال برای ریزتر کردن شبکه و بررسی استقلال حل از شبکه بندی دچار مشکل شده ام. همان طور که می دانید با نسبت دادن این udf دیگر نمی توان از گزینه Deforming برای سطوح این محفظه استفاده کرد و به عبارتی دو udf به آن نسبت داد. لطفا اگه کسی میتونه کمک کنه. آیا با اعمال کردن smoothing و remeshing در udf نوشته شده مشکل حل میشه؟ به چه روشی میشه این کا ررو کرد؟


آخرین ویرایش:
بالا
