مولتی پلکسر

[دانشجوي كامپيوتر]

با سلام و خسته نباشید.
من یک اطلاعاتی در مورد مالتی پلکسر می خوام.اینکه چند پایه داره؟ و چگونه کار می کنه و تصاویرش. یه اطلاعات کامل و مفید.اگه کسی pdf یا سایت و یا کتابی که راجع بهش باشه بهم بده ممنون میشم...
راجع به مالتی پلکسر 4 به 1 و مالتی پلکسر 8 به 1 هم اطلاعاتی لازم دارم اگر سایت یا pdf و یا کتابی معرفی کنید ممنون میشم.



[petrous]

مالتی پلکسر
دارای n ورودی و یک خروجی هستش
و مثلا اگه دارای ۴ تا پایه باشه ،در نتیجه میشه ۲ به توان ۲ ، پس شاهد ۲ تا پایه ی انتخاب خواهیم بود
اگه دارای ۸ تا ورودی باشه،پس میشه ۲ به توان ۳ ، دارای ۳ تا پایه ی انتخاب هستیم
پایه های انتخاب برای انتخاب کردن ورودیمون هستند، پایه های ورودی از شماره ی ۰ تا شماره ی n-1 هستند
یعنی اگه هشت تا پایه داشتیم، از ۰ و ۱ و ۲ و ۳ و همین طور تا ۷
بعد پایه های انتخاب وسط میان
اونها برای این هستند که بتونیم باهاشون ، برای انتخاب پایه ی صفر، پایه ها همه صفر میشن.
برای انتخاب ورودی ۲ پایه ها باید عدد ۱ رو به صورت باینتری بسازند که میشه ۰۰۱
هرجاش سوالی داشتید بگید تا براتون دوباره توضیح بدم



[دانشجوي كامپيوتر]

مالتی پلکسر
دارای n ورودی و یک خروجی هستش
و مثلا اگه دارای ۴ تا پایه باشه ،در نتیجه میشه ۲ به توان ۲ ، پس شاهد ۲ تا پایه ی انتخاب خواهیم بود
اگه دارای ۸ تا ورودی باشه،پس میشه ۲ به توان ۳ ، دارای ۳ تا پایه ی انتخاب هستیم
پایه های انتخاب برای انتخاب کردن ورودیمون هستند، پایه های ورودی از شماره ی ۰ تا شماره ی n-1 هستند
یعنی اگه هشت تا پایه داشتیم، از ۰ و ۱ و ۲ و ۳ و همین طور تا ۷
بعد پایه های انتخاب وسط میان
اونها برای این هستند که بتونیم باهاشون ، برای انتخاب پایه ی صفر، پایه ها همه صفر میشن.
برای انتخاب ورودی ۲ پایه ها باید عدد ۱ رو به صورت باینتری بسازند که میشه ۰۰۱
هرجاش سوالی داشتید بگید تا براتون دوباره توضیح بدم

مرسی از توضیحاتتون.یک pdf یا چیزی که بشه دانلود کرد و اطلاعات بیشتری درباره مالتی پلکسر یافت کرد،ندارید؟؟؟؟
این موضوع تحقیق و باید کنفرانس بدیم.ممنون



[petrous]

مرسی از توضیحاتتون.یک pdf یا چیزی که بشه دانلود کرد و اطلاعات بیشتری درباره مالتی پلکسر یافت کرد،ندارید؟؟؟؟
این موضوع تحقیق و باید کنفرانس بدیم.ممنون

اینها رو بخون.
ببین به دردت می خوره یا نه.
http://www.eca.ir/forum2/index.php?topic=21509.0
http://mag2009.mihanblog.com/post/4
http://www.metaroclub.com/forum/f21/a-227/



[دانشجوي كامپيوتر]

اینها رو بخون.
ببین به دردت می خوره یا نه.
http://www.eca.ir/forum2/index.php?topic=21509.0
http://mag2009.mihanblog.com/post/4
http://www.metaroclub.com/forum/f21/a-227/

ممنون و تشکر.
اگه بتونید یک datasheet 4:1 و یک datasheet8:1 هم که دقیقا با شکل باشه واسم پیدا کنید.ممنون می شم.



[petrous]

ممنون و تشکر.
اگه بتونید یک datasheet 4:1 و یک datasheet8:1 هم که دقیقا با شکل باشه واسم پیدا کنید.ممنون می شم.

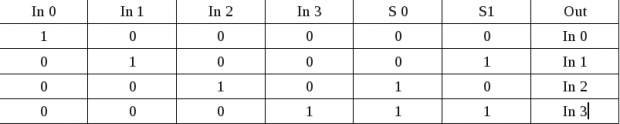

4 * 1



[petrous]

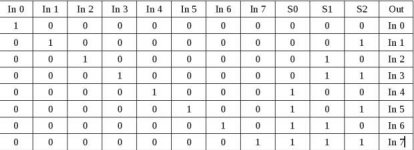

8*1



[petrous]

ولی انصافا هیچ کسی تویه این باشگاه این کار رو برات نمی کنه
۲۰ دقیقه وقتم رو گرفته تا برات کشیدمش



[دانشجوي كامپيوتر]

ولی انصافا هیچ کسی تویه این باشگاه این کار رو برات نمی کنه
۲۰ دقیقه وقتم رو گرفته تا برات کشیدمش

Thanks a lot



[صبافر]

چگونه می توان با مالتی پلکسر 1*8 مالتی پلکسر 1*8 ساخت



[صبافر]

متشکرم
