تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

[keyhan386]

برای انتشارات نصیر. به نظرم برای سیگنال خیلی راتون میندازه حتی تو تست زدن. بالاخره بلدید یه چیزایی دیگه میخاید مسلط بشید.[/Q
ممنونم .پس حتما کتابو تهیه میکنم.فقط ببخشید این لینک رو نگاه کنید همین کتاب هستش؟

سلام دوست عزیز
آره خودشه . اگر خواستی اینترنتی تهیه کنی از خود سایت نصیر بگیر هزینه پست رو نمیگیره فقط پول کتابه



[آزاده شهبازی]

سلام دوست عزیز
آره خودشه . اگر خواستی اینترنتی تهیه کنی از خود سایت نصیر بگیر هزینه پست رو نمیگیره فقط پول کتابه

سلام مرسی.چون وقت کم هستش میترسم دیر برسه من رشت هستم.



[iran-eng11]

دوستان سیستم زیر TV هست
لطف میکنید بررسی کنید و یه توضیحی بدید



[keyhan386]

دوستان سیستم زیر TV هست
لطف میکنید بررسی کنید و یه توضیحی بدید
مشاهده پیوست 226692

سلام
به مقدار طا بستگی داره فرض کنید طا =1 باشه پس ورودی اول میشه (t-1)دلتا و خروجی Ut-1 -Ut-2 خب حالا فرض کنید طا=2 است پس ورودی دوم برابر (t-2)دلتا و خروجی میشه Ut-2-Ut-4 . اگه سیتم TI بود خروجی دوم باید همون شیفت به اندازه یک واحد خروجی اول میشد یعنی Ut-2-Ut-3 که اینگونه نیست به عبارتی شیفت ورودی اول به اندازه یک واحد سبب شیفت خروجی اول به اندازه یک واحد نشد. پس TI نیست . البته گفتم به طا بستگی داره .



[ra1372]

سلام دوستان

1-ممکنه بگید خط اخر که تو جواب زیر مشخص کردم چگونه بدست اومده؟
2-و ضمنا در صورت سوال که نوشته z بزرگتر از -1/a بنویسه z کوچکتر از این مقدار مساله به چه صورت حل میشه ؟
http://upload7.ir/imgs/2014-11/50800770557130307301.jpg

ممنون



[keyhan386]

سلام دوستان

1-ممکنه بگید خط اخر که تو جواب زیر مشخص کردم چگونه بدست اومده؟
2-و ضمنا در صورت سوال که نوشته z بزرگتر از -1/a بنویسه z کوچکتر از این مقدار مساله به چه صورت حل میشه ؟
http://upload7.ir/imgs/2014-11/50800770557130307301.jpg

ممنون

سلام دوست عزیز
تابع پله گسسته از مجموع بینهایت ضربه شیفت یافته تشکیل شده ( با رسم شکل پله گسسته متوجه میشید که یک ضربه در 0 بعلاوه یک ضربه در 1 بعلاوه یک ضربه در 2 .... )میشه ضربه واقع در 0 (یا هر ضربه دیگه) را از جمع بکشیم بیرون و جدا بصورت ضربه واقع در 0 ( در همان نقطه) بنویسیم ولی باید پله رو از یک شروع کنیم به عبارتی یک ضربه در 0 + پله ای که از 1 شروع میشه : ضربه در 0 + Un-1



[ra1372]

سلام دوستان
تو قسمتی که مشخص کردم اگر بخواهیم از نموداری که بدست اورده مشتق بگیریم مگه نباید سطح زیر منحنی در هر دو نمودار مشتق و نمودار اولی یکسان باشد! اینجا پس چرا یکی سطحه زیرش میشه 1/2 و دیگری 1



[keyhan386]

سلام دوستان
تو قسمتی که مشخص کردم اگر بخواهیم از نموداری که بدست اورده مشتق بگیریم مگه نباید سطح زیر منحنی در هر دو نمودار مشتق و نمودار اولی یکسان باشد! اینجا پس چرا یکی سطحه زیرش میشه 1/2 و دیگری 1


مشاهده پیوست 227271

سلام دوست عزیز
اگر منظور شما اینه که چرا مشتق نمودار پایینی gt نمیشه نمودار بالایی xt خب باید توی مشتق گیری از نمودار gt دقت کنید : اگر بخواهید از یک نمودار مثل gt مشتق بگیرید :
1) جاهایی که ناپیوستگی دارید در مشتق نمودار ضربه ایجاد میشه ( برای gt که نمودار همیجا پیوسته است خب پس توی مشتقش ضربه نداریم )
2)در نقاطی که تابع ثابته مشتقش میشه صفر ( برای 2<t نمودار gt مقدار ثابتی داره پس مشتقش میشه 0 )
3) در نقاطی که خط دارید شیب خط رو حساب میکنید میشه مشتق تابع در اون بازه که مقدار ثابتی داره .( توی بازه 1 تا 2 خط داریم مشتقش میشه شیب خط که 1 است )
خب با توجه به مطالب بالا اگر از gt مشتق بگیرید میشه xt مشکل کجاست ؟؟؟



[ra1372]

سلام دوست عزیز
اگر منظور شما اینه که چرا مشتق نمودار پایینی gt نمیشه نمودار بالایی xt خب باید توی مشتق گیری از نمودار gt دقت کنید : اگر بخواهید از یک نمودار مثل gt مشتق بگیرید :
1) جاهایی که ناپیوستگی دارید در مشتق نمودار ضربه ایجاد میشه ( برای gt که نمودار همیجا پیوسته است خب پس توی مشتقش ضربه نداریم )
2)در نقاطی که تابع ثابته مشتقش میشه صفر ( برای 2<t نمودار gt مقدار ثابتی داره پس مشتقش میشه 0 )
3) در نقاطی که خط دارید شیب خط رو حساب میکنید میشه مشتق تابع در اون بازه که مقدار ثابتی داره .( توی بازه 1 تا 2 خط داریم مشتقش میشه شیب خط که 1 است )
خب با توجه به مطالب بالا اگر از gt مشتق بگیرید میشه xt مشکل کجاست ؟؟؟

ممنون یه اشتباه بدی کردم .
متوجه شدم .



[saeeddhk]

سلام بچه ها..جواب این سوال چطور شده 3/2 و اینکه مقدار تابع تو پی منفی چقدره؟؟؟



[llvll.asoud]

تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

سلام بچه ها..جواب این سوال چطور شده 3/2 و اینکه مقدار تابع تو پی منفی چقدره؟؟؟

Sent from my iPhone using Tapatalk



[saeeddhk]

Sent from my iPhone using Tapatalk

مسعود مقدار تابع تو پی منفی چقدره؟؟همون تابع که برحسب امگا داده



[llvll.asoud]

تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

مسعود مقدار تابع تو پی منفی چقدره؟؟همون تابع که برحسب امگا داده

٢ چطور مكه؟!


Sent from my iPhone using Tapatalk



[saeeddhk]

٢ چطور مكه؟!


Sent from my iPhone using Tapatalk

مگه ناپیوستگی نداره؟؟؟خوب میشه 1



[Paydar91]

مسعود مقدار تابع تو پی منفی چقدره؟؟همون تابع که برحسب امگا داده

سلام ...دوست عزیز دقت کن... تبدیل فوریه یه تابع گسسته حتما حداقل با 2pi متناوب هستش . اکثر مواقع توی تست های کنکور روی یه دوره ی تناوب رسم میشه و باید خودمون حواسمون جمع باشه و متناوبش کنیم.

ببخشید اگه شکل دقیق نیست.واضحه که پیوسته هستش...و گر نه حرف شما کاملا صحیح بود.



[saeeddhk]

سلام ...دوست عزیز دقت کن... تبدیل فوریه یه تابع گسسته حتما حداقل با 2pi متناوب هستش . اکثر مواقع توی تست های کنکور روی یه دوره ی تناوب رسم میشه و باید خودمون حواسمون جمع باشه و متناوبش کنیم.

ببخشید اگه شکل دقیق نیست.واضحه که پیوسته هستش...و گر نه حرف شما کاملا صحیح بود.

ایول گرفتم.......



[malih9068]

Re: تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

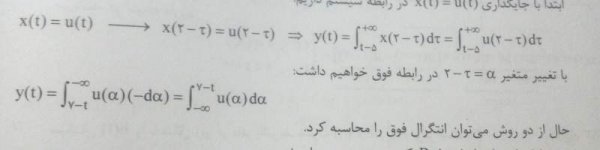

دوستان با تغییر متغیر دادن چطور
t-5
به
7-t
تبدیل شده



[llvll.asoud]

تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

دوستان با تغییر متغیر دادن چطور
t-5
به
7-t
تبدیل شده

Sent from my iPhone using Tapatalk



[malih9068]

Re: تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

Sent from my iPhone using Tapatalk

سپاس
حالا توی انتگرال بازه ها رو جابه جانیم در منفی ضرب میشن
وقتی -dx داشته باشیم بازه ها جابه جا میشن؟



[llvll.asoud]

تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

سپاس
حالا توی انتگرال بازه ها رو جابه جانیم در منفی ضرب میشن
وقتی -dx داشته باشیم بازه ها جابه جا میشن؟

بله در انتگرال اگه بخوايم كران بالا پايين رو عوض كنيم در يه منها ضرب ميكنيم
توي سيگما اگه بخوايم كران بالا پايين رو باهم عوض كنيم ديگه نميخواد تو منفي ضرب كنيم


Sent from my iPhone using Tapatalk



[llvll.asoud]

تاپیک رفع اشکال درس تجزیه و تحلیل سیگنال ها و سیستم ها کنکور کارشناسی ارشد

سعيد جان اون سوال ازمون نصير كه پرسيدع بودي من ناقص حل كرده بودم درواقع توجه نكرده بودم كه قسمت زوج و منفي هارو نميخواد من سيگماي ايكس دو ان،ان از منفي تا مثبت بي نهايت رو نوشته بودم
اينم جواب كامل همون سوال كه جواب با حل بالايي فرق نميكنه سه دوم مياد اينم

Sent from my iPhone using Tapatalk



[ra1372]

سلام دوستان
ممکنه بگید بررسی ناپایداری و وارون ناپذیری تو سواله زیر رو چطوری تشخیص داده؟



[Kaka_s]

سلام دوستان
ممکنه بگید بررسی ناپایداری و وارون ناپذیری تو سواله زیر رو چطوری تشخیص داده؟

با استفاده از خاصیت غربالی خروجی میشه جمع شیفت یافته های ورودی که کلا سیستم های به این فرم معکوس ناپذیرن و همچنین ناپایداری واضحه چون از منفی بی نهایت تا مثبت بینهایت ورودی رو جمع کرده یعنی ورودی اگه محدود باشه خروجی بینهایت ضربدر محدو میشه که میشه بینهایت و سیستم ناپایداره!



[ra1372]

با استفاده از خاصیت غربالی خروجی میشه جمع شیفت یافته های ورودی که کلا سیستم های به این فرم معکوس ناپذیرن و همچنین ناپایداری واضحه چون از منفی بی نهایت تا مثبت بینهایت ورودی رو جمع کرده یعنی ورودی اگه محدود باشه خروجی بینهایت ضربدر محدو میشه که میشه بینهایت و سیستم ناپایداره!

چرا بی نهایت ضربه!
سیگما برحسب کا مگه نیست؟؟ خب در سه نقطه فقط تابع ضربه داریم دیگه..



[llvll.asoud]

سلام
سوالتونو از اقای تقدسی پرسیدید ولی من میخوام نظر خودمو بگم
در مورد تی وی پرسیده بودید
اگه چندصابطه ای بود و شرط روی زمان بود تی وی میشه
در مورد وارون پذیری بهتره تو حوزه زد بحث کنیم تبدبل زد پاسه ضربه رو حساب کنی میشه زد بتوان دو بعلاوه زد بعلاوه یک تقسیم بر زد شرط لازم و کافی برای وارون پذیری اینه که به ازای هر زد از ناحیه همگرایی اچ زد مخالف صفر باشه
اگه ریشع های صورت رو حساب کنید میشه ای بتوان جی دو پی سوم که روی دایره واحده پس چون به ازای نقطه ای صفر شد پس وارون ناپذیره
در مورد پایداری خودم مشکل دارم میگم پایداره به دلایل زیر
در حوزه زمان سیگمای قدرمطلق اچ باید محدود باشه که به نظرم محدوده سه میشه
در حوزه زد شرط لازم و کافی اینه که دایره واحد جز ناحیه همگرایی باشه
تبدیل زدشو بالا گفتم یدونه قطب در صفر و یک قطب در بی نهایت داره پس ناحیه همگرایی میشه کل منهی صفر و بی نهایت پس دایره واحدو در بر میگیره پسپایدار



[ra1372]

سلام
سوالتونو از اقای تقدسی پرسیدید ولی من میخوام نظر خودمو بگم
در مورد تی وی پرسیده بودید
اگه چندصابطه ای بود و شرط روی زمان بود تی وی میشه
در مورد وارون پذیری بهتره تو حوزه زد بحث کنیم تبدبل زد پاسه ضربه رو حساب کنی میشه زد بتوان دو بعلاوه زد بعلاوه یک تقسیم بر زد شرط لازم و کافی برای وارون پذیری اینه که به ازای هر زد از ناحیه همگرایی اچ زد مخالف صفر باشه
اگه ریشع های صورت رو حساب کنید میشه ای بتوان جی دو پی سوم که روی دایره واحده پس چون به ازای نقطه ای صفر شد پس وارون ناپذیره
در مورد پایداری خودم مشکل دارم میگم پایداره به دلایل زیر
در حوزه زمان سیگمای قدرمطلق اچ باید محدود باشه که به نظرم محدوده سه میشه
در حوزه زد شرط لازم و کافی اینه که دایره واحد جز ناحیه همگرایی باشه
تبدیل زدشو بالا گفتم یدونه قطب در صفر و یک قطب در بی نهایت داره پس ناحیه همگرایی میشه کل منهی صفر و بی نهایت پس دایره واحدو در بر میگیره پسپایدار

سلام مسعود خان
بله پرسیدم ببینم ایشون چی جواب میده البته دیدم شما هم در حوزه z از ایشون سوال کردید ولی من حوزه z چون زیاد نخونده بودم بلد نبودم تحلیل کنم

ممنون از شما



[Kaka_s]

چرا بی نهایت ضربه!
سیگما برحسب کا مگه نیست؟؟ خب در سه نقطه فقط تابع ضربه داریم دیگه..

سلام
سوالتونو از اقای تقدسی پرسیدید ولی من میخوام نظر خودمو بگم
در مورد تی وی پرسیده بودید
اگه چندصابطه ای بود و شرط روی زمان بود تی وی میشه
در مورد وارون پذیری بهتره تو حوزه زد بحث کنیم تبدبل زد پاسه ضربه رو حساب کنی میشه زد بتوان دو بعلاوه زد بعلاوه یک تقسیم بر زد شرط لازم و کافی برای وارون پذیری اینه که به ازای هر زد از ناحیه همگرایی اچ زد مخالف صفر باشه
اگه ریشع های صورت رو حساب کنید میشه ای بتوان جی دو پی سوم که روی دایره واحده پس چون به ازای نقطه ای صفر شد پس وارون ناپذیره
در مورد پایداری خودم مشکل دارم میگم پایداره به دلایل زیر
در حوزه زمان سیگمای قدرمطلق اچ باید محدود باشه که به نظرم محدوده سه میشه
در حوزه زد شرط لازم و کافی اینه که دایره واحد جز ناحیه همگرایی باشه
تبدیل زدشو بالا گفتم یدونه قطب در صفر و یک قطب در بی نهایت داره پس ناحیه همگرایی میشه کل منهی صفر و بی نهایت پس دایره واحدو در بر میگیره پسپایدار

این حل احتمالا کمک میکنه در مورد ناپایداری



[llvll.asoud]

ااین جیزایی که من بالا نوشتم برای بررسی پایداری و وارون پذیری سیستمهای ال تی آی بود و طبیعتا اینجا صادق نیست بدلیل تی وی بودن
کاوه جان منظور از ورودی محدود محدودیت از لحاظ زمان یا مقدار؟!
یعنی تابع پله ورودی محدود محسوب میشه یا نه؟!



[Kaka_s]

ااین جیزایی که من بالا نوشتم برای بررسی پایداری و وارون پذیری سیستمهای ال تی آی بود و طبیعتا اینجا صادق نیست بدلیل تی وی بودن
کاوه جان منظور از ورودی محدود محدودیت از لحاظ زمان یا مقدار؟!
یعنی تابع پله ورودی محدود محسوب میشه یا نه؟!

از لحاظ مقدار دیگه. آره دیگه پله ورودیه محدوده دیگه. بیکران که زیاد نمیشه. مثلا شیب فک کنم نامحدود باشه.



[ra1372]

سلام دوستان

قبلا پرسیدم اما این روش یادم نیست چطور از روی شکل زیر میشه بر حسب تابع ضربه نوشت؟؟
