آرشیو عکس ها و واژه های مسابقه مهندسی آب

[yassi66]

سوال تصويري شماره 22

سوال تصويري شماره 22

به نظر شما چرا نازل عصايي شكل، به بالاي لوله اصلي وصل شده؟؟؟
در حالي كه ميتونستن عصايي نكنن و اونو به صورت يه لوله مسقيم به پايين لوله اصلي وصل كنن.


بدلیل رسوب مواد و جلوگیری از بسته شدن محل پاشش توسط اونها



---------------------------------------------------
سوال: shalizeh-0123
پاسخ:mehdipesse



[yassi66]

سوال تصويري شماره 25

سوال تصويري شماره 25



راه ماهي(Fish way) يا نردبان ماهي

مجموعه اي از حوضچه هاست كه هر حوضچه با حوضچه بالاتر 30سانتي متر اختلاف ارتفاع دارد و در سد هايي ساخته مي شود كه ماهي ها زندگي مي كنند و براي تخم گذاري مجبورند به بالادست سد حركت كنند.شيب اين حوضچه ها معمولا 10:1 يا 15:1 است.



----------------------------------------------------
سوال: shalizeh-0123
پاسخ: shalizeh-0123



[yassi66]

سوال تصويري شماره 26

سوال تصويري شماره 26






چمبر (Chamber) فشار یا نوعی فشار سنج(مربوط به آب)
در تحقیقات و اندازه گیری های زراعی مربوط به آب بیشتر استفاده میشه(اندازه گیری آب گیاهان زراعی، تنش آبی و ...)
اندازه گیری Leaf Water Potential -LWP و Water Potential-SWP



----------------------------------
سوال: ateni
پاسخ: kapo



[yassi66]

سوال تصويري شماره 27

سوال تصويري شماره 27




دوتای بالایی نازل مخروطی cone nozzle هستند که بیشتر به عنوان روزنه مه پاش استفاده می شوند و شکل پاشش آن مخروط تو خالی است( بالا سمت چپ برنجی و سمت راست استیل) و دو تای پایینی سمت چپ نازل اصابتی یا impact nozzle
پایین سمت راست هم 316SS Fog Nozzle هست.(316SS اشاره داره به جنس بدنه: : 316stainless steel)




----------------------------
سوال: kapo
پاسخ: ateni



[yassi66]

سوال تصويري شماره 28

سوال تصويري شماره 28





Canal Slipform Paver دستگاه هست که جزء تاسیسات بزرگ احداث کانال به حساب می آید. دستگاه توسط چهار کشنده (دوکشنده در پایین کانال و دوکشنده در بالای کانال) حمل می شود. قابلیت بتن ریزی دستگاه از 45 تا 520 متر مکعب در ساعت متغییر هست. و نوارهای آب رنگ واتراستاپ احتمالا از جنس LDPE می باشند
مزایای استفاده از این دستگاه :
کاهش هزینه بتن از طریق کاهش اتلاف بتن
کاهش هزینه کارگری پروژه
کاهش قابل توجه زمان لاینیگ و تریمینگ کانال نسبت به تمام روش های دیگر
قابلیت قراردادن مواد واتراستاپ درون بتن خیس در حال حرکت
قابلیت کار بر روی سطوح شیبدار و تبدیل به حالت کار بر روی سطوح مسطح



-------------------------------------------
سوال: ateni
پاسخ: آبیاریچی



[yassi66]

سوال تصويري شماره 29

سوال تصويري شماره 29




وسیله "Laser Distance Meter" یا همون متر لیزی که تا 50 متر برد داره و با دقت 1.5 میلی متر فاصله رو تشخیص میده



-------------------------------------
سوال: آبیاریچی
پاسخ: mehdipesse



[yassi66]

سوال تصويري شماره 30

سوال تصويري شماره 30

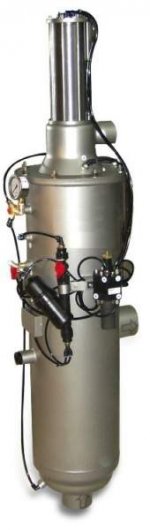

automatic self-cleaning water filter یا قیلتر خودکار تصفیه آب - بدنه استیل، کار به صورت هیدرولیکی (بدون نیاز به برق)، قیلتراسیون اتوماتیک


---------------------------------------
سوال: آبیاریچی
پاسخ: kapo



[yassi66]

سوال تصويري شماره 31

سوال تصويري شماره 31



الکترو پمپ ملخی شناور

"مزایای این الکترو پمپها یک پارچه بودن محور پمپ و الکترو موتور؛عدم نیاز به سیستم خنک کاری خارجی و امکان نصب سریع و آسان آن ها می باشد"
و خب به صورت مستغرق میشه نصبش کرد.

کاربردها:
ایستگاه پمپاژ آبیاری و تخلیه
انتقال آب تمیز و یا تصفیه نشده در سیستم های فاضلاب
انتقال آب سرد در نیروگاه ها و واحد های صنعتی
کاربرد خاص و معمول هم در لایروبی و فاضلاب (و سیالات با ویسکوزیته بالا!)

هد هم معمولاً بین 2 تا 16 متر،
آبدهی هم 20 تا 3500 لیتر در ثانیهمنحنی هم پوشانیش هم:


--------------------------------
سوال: kapo
پاسخ: mehdipesse



[yassi66]

سوال تصويري شماره 32

سوال تصويري شماره 32

فرض کنید در حال آزمایش پمپاژ بک چاه هستید و اینم تانکر دبی سنجی هست
میتونید بگید جریان چیه و چه مشکلی ایجاد شده؟؟؟






از فوم حفاری برای حفر چاه استفاده شده



--------------------------------------------
سوال: mehdipesse
پاسخ: shalizeh-0123



[yassi66]

سوال تصويري شماره 33

سوال تصويري شماره 33





رطوبت سنج ثبات


---------------------------------
سوال: shalizeh-0123
پاسخ: mehdipesse
