لبه بالا رونده

[lord mohsen]

سلام دوستان من می خوام لبه بال رونده رو تشخیص بدم یعنی با لبه بال رونده در خروجی مدار یه لحضه یک داشته باشیم

ممنون می شم اگر کمک کنید



[amirhm]

سلام دوستان من می خوام لبه بال رونده رو تشخیص بدم یعنی با لبه بال رونده در خروجی مدار یه لحضه یک داشته باشیم

ممنون می شم اگر کمک کنید

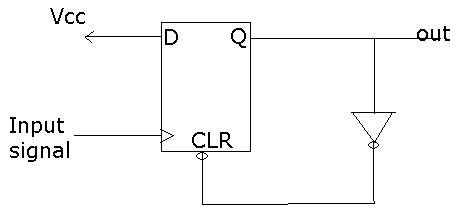

عرض پالس خروجی برابره با تاخیر گیت نات بعلاوه کلیه تاخیرهای مدار ریست ، این مقدار در هر حال اینقدر ناچیزه که ممکنه تو مدارهای لاجیک از جنس خود آی سی قابل استفاده نباشه و فقط در حد حل یک مسئله میتونه مطرح باشه .



[lord mohsen]

سلام دوست عزیز خییلی ممنون از این مدارتون من می خواستم با یک کلید که به میکرو متصل هست یک ال ای دی رو در دو حالت تغییر وضعیت بدم به کمک خاصیت زوج و فرد اما کلید رو که می زدم چون با سطح یک فعال می شد کارم خراب می شد برای همین به این مدار نیاز داشتم اما مشکلمو نرم افزاری حل کردم چون من زیاد مسلط به برنامه نویسی نیستم به این راه رو اوردم ولی تحقیق کردم و مشکلم حل شد در کل دستتون درد نکنه
راستی من یک مشکل دیگه هم دارم و در خواست هم زیاد دادم اما به نتیجه نرسیدم می خواستم ببینم شما می تونید کمکم کنید ؟
برای پروزه می خوام یک متر لیزری درست کنم می تونید راهنماییم کنید؟



[amirhm]

سلام
خوب خدا رو شکر که مسئله حل شد و اما در مورد اندازه گیری با لیزر !
روش اندازه گیری مسافت بروش سنتی ، محاسبه زمان تاخیر بین پالس فرستاده شده و دریافتی و ضرب اون در سرعت موج ارسالیه . تا وقتی که موج فرستاده شده از نوع صوتی باشه زمان تاخیر بعلت سرعت پایین صوت عددیه که میشه با مدارات معمولی الکترونیک روش عملیات لازم رو انجام داد (مثلا برای 1 میلیمتر تاخیر حدود 3 میکروثانیه ) ولی برای لیزر اگه بخواهیم دقت 1 میلیمتر رو داشته باشیم به زمان تاخیر حدود 3 پیکوثانیه (3x10^ -12) میرسیم که تا اونجاییکه من خبر دارم قطعه ای که بتونه با این زمان کم کار کنه وجود نداره . البته برای دقتهای کمتر مثلا یک متر میشه این عدد رو به حدود نانو ثانیه رسوند !
حدس من اینه که در مرحله اول تو خود گیرنده از روشهای اپتیکی برای آشکارسازی استفاده میشه شاید با استفاده از تداخل سنجی . من قبلا خیلی دنبال روش و تئوری اندازه گیری لیزری گشتم و متاسفانه چیز بدردبخوری پیدا نکردم اگه میبینید تا حالا کسی جواب سوالهای متعدد شما در این مورد رو نداده به احتمال زیاد بهمین دلیله . مطلب هنوز بازه و اگه هر کدام از دوستان مطلبی دارن من هم خوشحال میشم بدونم چون این سوال خود من هم هست .



[lord mohsen]

سلام
دوست عزیز ممنونم شما درست میگین من محاساه کردم برای 1 متر زمانی که باید میکرو محاسبه کنه 0.3 نانو ثانیه هست یا 300 پیکو
بازم ممنون که اهمیت دادین
