رفع اشکال مربوط به:AUTOCAD

[eMJey]

با سلام
نحوه استفاده از دستور network را میخواستم،و مورد استفاده برای سالید هست یا سرفیس؟

دستور نتوُرک ؟
Network : این دستور از ورژن اتوکد 2011 به خانواده ی دستورات سه بعدی اتوکد پیوست..که برای ایجاد سطوح (Surface) منحنی کاربرد دارد..
مسیر دستور :
Ribbon : Surface Tab > Create > Network
Menubar : Draw > Modeling > Surfaces > Network
دستور میانبر :
Networksrf یا Surfnetwork
طریقه ی کار با دستور Network :
برای اینکه بین دو Curve یا Edge یک سطح (Surface) ایجاد کنیم , ابتدا بین خطوط اصلی چند خط کمکی ترسیم کنید و دستور Networksrf را اجرا کرده و خطوط کمکی که در مسیر خطوط اصلی ایجاد کرده ایم را انتخاب کرده و اینتر و سپس خط یا خطوط اصلی را انتخاب کرده و اینتر . یک سطح با شبکه بندی ایجاد می شود.



[eMJey]

کاتب

کاتب

سلام دوستان من فونت کاتب تو کدم نصب کردم ولی بازم هیچ فونتی نمیخونه چیکار باید کنم؟؟؟؟؟

کاتب : (فارسی نویس اتوکد )
قبل از اینکه فایل رو باز کنی , فونتهای اتوکد رو در این مسیرها کپی کن.
X:\Program Files\Autodesk\AutoCAD 20XX\Fonts
X:\Program Files\Autodesk\AutoCAD 20XX\Support
بعد اتوکد رو باز کن باید نشون بده



[ArchitecT EhsaN]

چطوری میتونم لایه‌های اضافی و قسمتهای اضافی پلان رو حذف کنم که نشون نده؟



[eMJey]

چطوری میتونم لایه‌های اضافی و قسمتهای اضافی پلان رو حذف کنم که نشون نده؟

دستور پرج
Purge : برای پاک کردن بلوکها و لایه ها و متریالها و تکست استایلها و ..... ی اضافی و بدون کاربرد در نقشه از دستور " Purge " استفاده می کنیم.
مسیر دستور :
Menubar : File > Drawing utilities > Purge
دستور میانبر : PU
طریقه ی کار با دستور Purge :
بعد از اجرای دستور پنجره ای نمایان می شود که اگر فقط میخواهید اضافات یک یا چند موضوع خاص پاک شود , آن موضوع را انتخاب کرده و روی گزینه ی Purge کلیک کنید .. و اگر قصد دارید همه ی چیزهای اضافی را پاک کنید , گزینه ی Purge All را انتخاب کنید.



[guildaaa]

سلام من اتوکدم2010 نمیدونم دستم به چی خورد همه ایکونای بالاش که دستورای اتوکدن رفت چی کار کنم دوباره بیان؟

سلام دکمه ctrlرا با 0 (صفر)بالای صفحه کلید بگیرید درست میشه!



[hirt]

سلام دوستان
دو تا سوال داشتم

1- در اتوکد زاویه ها بر خلاف عقربه های ساعت شماره گذاری شده اند، چطور میشه برعکسش کرد؟ ( یعنی در جهت عقربه های ساعت بزرگتر بشند؟ )
2- زاویه ها بر اساس سطح افقی اندازه گیری میشوند، میشه یک خط با زوایه مشخص رسم کرد، ضلع دوم رو از همون نقطه چند درجه بیشتر از رسم کرد؟ ( مثلا اولی رو 10 درجه بکشیم، دومی رو به جای اینکه مثلا 30 درجه رو وارد کنیم، 20 درجه رو وارد کنیم )



[Onliner]

سلام من برش A-A یه پلان رو کشیدم منتها نمیدونم که آیا باید سقف هارو هم ضخامت بیشتری بهشون بدم یا فقط دیوارها و چیزهایی که خط برش از توشون رد شده؟

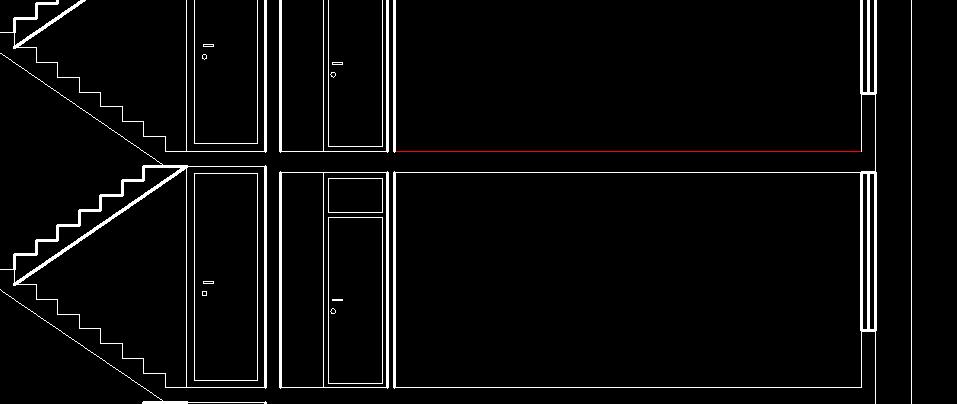

اینم عکس اون دیوار که با رنگ قرمز مشخص کردم باید ضخامت داشته باشه یا نه؟ http://s2.picofile.com/file/7597110214/untitled.jpg
یه مشکل دیگه هم که با اتوکد دارم اینه که بعضی فایلهایی رو که از اینترنت میگیرم فونتاش رو قاطی پاتی نشون میده، یه پک 500 تایی فونت فارسی مخصوص اتوکد دانلود کردم ولی وقتی میخواستم کپیشون کنم توی پوشه font ویندوز ارور میداد و کپیشون نمیکرد مشکل چیه؟



[parisa21r]

سلام من برش A-A یه پلان رو کشیدم منتها نمیدونم که آیا باید سقف هارو هم ضخامت بیشتری بهشون بدم یا فقط دیوارها و چیزهایی که خط برش از توشون رد شده؟
اینم عکس اون دیوار که با رنگ قرمز مشخص کردم باید ضخامت داشته باشه یا نه؟ http://s2.picofile.com/file/7597110214/untitled.jpg
یه مشکل دیگه هم که با اتوکد دارم اینه که بعضی فایلهایی رو که از اینترنت میگیرم فونتاش رو قاطی پاتی نشون میده، یه پک 500 تایی فونت فارسی مخصوص اتوکد دانلود کردم ولی وقتی میخواستم کپیشون کنم توی پوشه font ویندوز ارور میداد و کپیشون نمیکرد مشکل چیه؟

اون خط قرمز هم برش خورده و باید ضخامت داشته باشه
فونها رو در پوشه فونت ویندوز نباید کپی کنی... برو همونجایی که اتوکد رو نصب کردی یه پوشه فونت داره اونجا کپیشون کن



[Parisa R]

سلام من برش A-A یه پلان رو کشیدم منتها نمیدونم که آیا باید سقف هارو هم ضخامت بیشتری بهشون بدم یا فقط دیوارها و چیزهایی که خط برش از توشون رد شده؟
اینم عکس اون دیوار که با رنگ قرمز مشخص کردم باید ضخامت داشته باشه یا نه؟ http://s2.picofile.com/file/7597110214/untitled.jpg
یه مشکل دیگه هم که با اتوکد دارم اینه که بعضی فایلهایی رو که از اینترنت میگیرم فونتاش رو قاطی پاتی نشون میده، یه پک 500 تایی فونت فارسی مخصوص اتوکد دانلود کردم ولی وقتی میخواستم کپیشون کنم توی پوشه font ویندوز ارور میداد و کپیشون نمیکرد مشکل چیه؟

بله باید با ضخامت بیشتری بکشی



[هیراد]

با سلام بعضی وقت ها شما یه لایه رو پاک پاک میکنی بعد هم میائیم purge میکنیم ولی لایه مورد نظر از بین نمیره در صورتی که خود لایه مورد نظر هم چیزی توش نیست
مشگل کجاست.ممنون

با سلام دوباره . فرض کنیم یه نقشه داریم می خواهیم اون رو توی یه نقشه دیگه (فایل جدید) pastکنیم که بعداز کپی و پیست آن در نقشه جدید هر کاری میکنیم نقشه pastشده در فایل جدید پیدا نمیشه به نظر شما نقطه درج نقشه چطوری میشه پیداکرد!



[Onliner]

با اینکه راهنمایی کردید باز من نفهمیدم باید کدوم قسمت هارو با ضخامت بیشتر بکشم. من فایلم رو اینجا میزارم(پلان هم توشه) اگه کسی تونست برام این دیوارهای برشش رو دست کنه واقعا ممنون میشم.
http://s3.picofile.com/file/7597911826/Hamidreza_Ghaneei.dwg.html



[hami_sani]

سلام از نرمافزار اسکچ اکسپرت کد 3 بعدی گرفتم تا بیام تو کد و بتونم ازش با fshot یا wblock بگیرم.ولی نمیدونم چرا حجم ها رو نمیشناسه.میگه باید solid باشه .حالا نمیدونم solid چیه؟حتی convert to solid هم نمیشه.لطفا راهنماییم کنید​



[eMJey]

با اینکه راهنمایی کردید باز من نفهمیدم باید کدوم قسمت هارو با ضخامت بیشتر بکشم. من فایلم رو اینجا میزارم(پلان هم توشه) اگه کسی تونست برام این دیوارهای برشش رو دست کنه واقعا ممنون میشم.
http://s3.picofile.com/file/7597911826/Hamidreza_Ghaneei.dwg.html

دوست عزیز این نقشه ها چندتا نقص داره که واقعا مبهمه!!! این آپارتمان پارکینگ نداره؟ چطور وارد راه پله میشن ؟ نمای شرقی و جنوبی یکسانه؟ و اینکه فونتها موقع پرینت برعکس چاپ خواهد شد.. از فارسی نویس کاتب برای نوشتن فارسی استفاده کن.

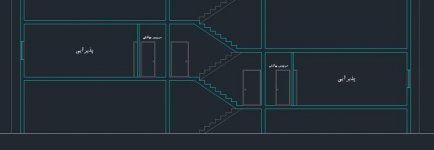

زمانی که از یه پلانی, مقطع میزنیم ابتدا خط برش رو رسم میکنیم و تلاقی خط برش با هر قسمتی از ساختمان باید ضخیم ترسیم بشه (خطوط فیروزه ای در عکس زیر) و خطوطی که تلاقی ندارن ولی در مقابل خط برش هستن به صورت نازک و کمرنگ( مانند خطوط خاکستری در شکل زیر)
راستی خط برش رو یک صفحه ی عمود تصور کن تا بتونی متوجه بشی که کجای سقفها با صفحه تلاقی دارن تا خطوطشو ضخیم ترسیم کنی
اینم عکس یه طبقه از نقشه ات.
فیروزه ای ضخیم و خاکستری نازک



[eMJey]

با سلام دوباره . فرض کنیم یه نقشه داریم می خواهیم اون رو توی یه نقشه دیگه (فایل جدید) pastکنیم که بعداز کپی و پیست آن در نقشه جدید هر کاری میکنیم نقشه pastشده در فایل جدید پیدا نمیشه به نظر شما نقطه درج نقشه چطوری میشه پیداکرد!

یه روشش اینه که وقتی میخوای کپی بگیری از کلید ترکیبی Ctrl+Shift+C استفاده کن (چون یک نقطه Base برات مشخص میکنه )



[eMJey]

با سلام بعضی وقت ها شما یه لایه رو پاک پاک میکنی بعد هم میائیم purge میکنیم ولی لایه مورد نظر از بین نمیره در صورتی که خود لایه مورد نظر هم چیزی توش نیست
مشگل کجاست.ممنون

اگه منظورتو درست متوجه شده باشم : معمولا ممکنه یه بلوک یا آبجکتی داشته باشی که داخلش چندین لایه وجود داشته باشه.. به Block editor برو و لایه هاشو مرتب کن..



[Onliner]

دوست عزیز این نقشه ها چندتا نقص داره که واقعا مبهمه!!! این آپارتمان پارکینگ نداره؟ چطور وارد راه پله میشن ؟ نمای شرقی و جنوبی یکسانه؟ و اینکه فونتها موقع پرینت برعکس چاپ خواهد شد.. از فارسی نویس کاتب برای نوشتن فارسی استفاده کن.
زمانی که از یه پلانی, مقطع میزنیم ابتدا خط برش رو رسم میکنیم و تلاقی خط برش با هر قسمتی از ساختمان باید ضخیم ترسیم بشه (خطوط فیروزه ای در عکس زیر) و خطوطی که تلاقی ندارن ولی در مقابل خط برش هستن به صورت نازک و کمرنگ( مانند خطوط خاکستری در شکل زیر)
راستی خط برش رو یک صفحه ی عمود تصور کن تا بتونی متوجه بشی که کجای سقفها با صفحه تلاقی دارن تا خطوطشو ضخیم ترسیم کنی
اینم عکس یه طبقه از نقشه ات.
فیروزه ای ضخیم و خاکستری نازک

مشاهده پیوست 128823

دوست عزیز واقعا ممنون خیلی لطف کردید، ای کاش می شد محبتتون رو جبران کنم.
فقط یه سوال کوچیک دیگه بنظرتون این مقطع پله که من کشیدم درسته؟ اگه اشتباهه کجاش؟
عکس: http://s3.picofile.com/file/7601592575/Pelle.jpg



[eMJey]

دوست عزیز واقعا ممنون خیلی لطف کردید، ای کاش می شد محبتتون رو جبران کنم.
فقط یه سوال کوچیک دیگه بنظرتون این مقطع پله که من کشیدم درسته؟ اگه اشتباهه کجاش؟
عکس: http://s3.picofile.com/file/7601592575/Pelle.jpg

خیلی باید رو برش کار کنی !! راستش اینجا تاپیک رفع اشکال اتوکده و این سوالات رو باید تو تاپیک مخصوص خودش مطرح کنی .. یه مقدار تجسم میخواد.. آیا پله وقتی بالا میره ، دوباره به جای اولش برمیگرده؟
خودت رو روی خط برش فرض کن و نگاه کن.. نیمی از پله رو میبینی و از قسمتی که برگشته فقط زیر پله رو میبینی، .. امیدوارم عکسی که گذاشتم در پست قبلی بتونه کمکت کنه.. بیشتر تمرین کن.. و خط برش رو یک ساتور فرض کن که ساختمان را از رو خط برش تقسیم کرده.. موفق باشی.



[آریاتس]

سلام بچه ها
ممنون میشم یکی به من کمک کنه
برای هچ کردن تو کد نمیدونم این چیه !!
منظورش اینه که خطام وصل نیست !!!! ؟؟؟ ولی من یه بار هچ کردم بعدش دیلیت کردم دوباره که خواستم هچ کنم این دایره قرمزا رو برام میکشه !!!!

بعدش این که اینا یعنی چی آخهههههههه (همین دایره قرمزا !!!!)



[hossein00104]

سلام بچه ها
ممنون میشم یکی به من کمک کنه
برای هچ کردن تو کد نمیدونم این چیه !!
منظورش اینه که خطام وصل نیست !!!! ؟؟؟ ولی من یه بار هچ کردم بعدش دیلیت کردم دوباره که خواستم هچ کنم این دایره قرمزا رو برام میکشه !!!!

بعدش این که اینا یعنی چی آخهههههههه (همین دایره قرمزا !!!!)مشاهده پیوست 129427

سلام دوست آرشیتکت دلیلش اون درختایی که گذاشتی فایل کد سنگین تر شده و برای اینکه هچ کنی به اندازه ای رو سطح مورد نظر زوم کن که بلوکای درخت تو صفحه کاری معلوم نباشن ونبینیمشون اگه نشد باید درختارو حذف کنی دوباره بذاری...



[همراهی]

سلام بدوستان /من نمیدونم چرا filletم کار نمیکنه رادیانش هم صفره اما نمیگیره خط هارو
یه سوال دیگه اینکه چطوری میتونم توی خطی که با لاین یا پلی لاین کشیده شده یک گره به گره های ان اضافه کرد؟
و dimention ام هم دچار مشکل شده ببینید این عکس رو در صورتی که چک کردم درست از سر و ته خط هستش

یه راهی بگید به غیر دوباره نصب کردن برنامه و ویندوز و...



[eMJey]

سلام بدوستان /من نمیدونم چرا filletم کار نمیکنه رادیانش هم صفره اما نمیگیره خط هارو
یه سوال دیگه اینکه چطوری میتونم توی خطی که با لاین یا پلی لاین کشیده شده یک گره به گره های ان اضافه کرد؟
و dimention ام هم دچار مشکل شده ببینید این عکس رو در صورتی که چک کردم درست از سر و ته خط هستش

یه راهی بگید به غیر دوباره نصب کردن برنامه و ویندوز و...

شاید با این دستور مشکلت حل شه !! امتحانش ضرر نداره.
دستور Flatten رو اجرا کن و خطوط مورد نظر را انتخاب کن و دوبار اینتر بزن..حتما مشکل حل میشه.(همچنین مشکل دایمنشن )
برای اضافه کردن گره هم خط رو اتخاب کن و نشانگر موس رو روی مربع آبی رنگ ببر و از منویی که ظاهر میشه گزینه ی Add vertex رو انتخاب کن.



[همراهی]

شاید با این دستور مشکلت حل شه !! امتحانش ضرر نداره.
دستور Flatten رو اجرا کن و خطوط مورد نظر را انتخاب کن و دوبار اینتر بزن..حتما مشکل حل میشه.(همچنین مشکل دایمنشن )
برای اضافه کردن گره هم خط رو اتخاب کن و نشانگر موس رو روی مربع آبی رنگ ببر و از منویی که ظاهر میشه گزینه ی Add vertex رو انتخاب کن.

سلام/ممنونم از راهنمایی تون
مهندس نصفه نیمه شد
یعنی الان میگه fکه زدی برای انخاب خط دوم باید شیفت رو بگیری تا انجام بدم
بازم از هیچی بهتره ولی راهی نیست که مثل قبلش بشه؟
دایمنشنم درست نشد
و اینکه هرچه روی خط راست کلیک و چپ کلیک میکنم vertex ای نمیبینم
ببخشید لطفا.....



[eMJey]

سلام/ممنونم از راهنمایی تون
مهندس نصفه نیمه شد
یعنی الان میگه fکه زدی برای انخاب خط دوم باید شیفت رو بگیری تا انجام بدم
بازم از هیچی بهتره ولی راهی نیست که مثل قبلش بشه؟
دایمنشنم درست نشد
و اینکه هرچه روی خط راست کلیک و چپ کلیک میکنم vertex ای نمیبینم
ببخشید لطفا.....

به این موضوعاتی که دورشون خط کشیدم توجه کردی ؟ گزینه های anglefrom XY plane و Delta Z باید هر دو صفر باشن.. یعنی خطوطی که کشیدی همه رو فضای سه بعدی هستن.. یا دوباره بکش یا اینکه هر خط رو انتخاب کن و Ctrl + 1 رو بزن و تو قسمت Geometry گزینه های Start Z و End Z رو رو حالت صفر بذار..
اگه گزینه ی Elevation هم بود اونو هم صفرش کن..(برای امتحان View رو در حالت Front بذار ، ببین خطوطت بالا پایین هستن یا نه)
نکته ای که میتونه برای نشون ندادن ورتکسها باشه احتمالا بهم ریختن UCS هست..
دستور ucs رو بزن و V رو تایپ کن و اینتر ..سپس plan و دوبار اینتر...امیدوارم مشکلت حل شه دوست عزیز..



[A.N.M]

سلام دوستان من برای پروژه نقشه برداریم باید پلان محوطه ای که مختصات نقاطشو و کلا اطلاعاتشو درآوردیم رو با کد دربیارم که خب باید یه صفحه مختصات در بیارم اما نمیدونم چطوری میشه این کار رو کرد !!!!



[hadi2643]

سلام دوستان من برای پروژه نقشه برداریم باید پلان محوطه ای که مختصات نقاطشو و کلا اطلاعاتشو درآوردیم رو با کد دربیارم که خب باید یه صفحه مختصات در بیارم اما نمیدونم چطوری میشه این کار رو کرد !!!!

ازمختصات مطلق استفاده کن



[timaj]

بخشی از پلانای من 3 بعدی شده یکی گفت باید elevation اش رو صفر بدم چجوری باید انجام بدم؟؟



[eMJey]

بخشی از پلانای من 3 بعدی شده یکی گفت باید elevation اش رو صفر بدم چجوری باید انجام بدم؟؟

چندتا پست پایین تر توضیح دادم.. راه حلش دستور Flatten هست...



[hadi2643]

میشه بیشتر توضیح بدین!!!

شما فرمان point رو فعال کن و مختصات رو باتوجه به بنچ مارکت وارد کن به این صورت که بعد از فعال کردن فرمان 0و0 تایپ میکنی اون میشه مبدا مختصات یا هر عددی که برداشت شده
بعد به ترتیب بقیه اعداد رو بصورت x,y وارد کرده اینتر میکنی
همه رو که وارد کردی objectsnap node رو فعال کن و روی نقاط خط بکش امیدوارم به کارت بیاد



[pp2]

تورو خدا کمکککککککککک
من چه جوری می تونم تو کد برم به دید دوربین و رندر بگیرمممممممم.......کمکم کنینی.........



[eMJey]

تورو خدا کمکککککککککک
من چه جوری می تونم تو کد برم به دید دوربین و رندر بگیرمممممممم.......کمکم کنینی.........

دستور VIEW رو اجرا کن و در پنجره ای که ظاهر میشه سمت چپ رو Camera دوبار کلیک کن و Apply کن... حالا با زدن RR میتونی رندر بگیری ، البته تنظیمات رندر رو قبلا باید انجام داده باشی.
