عکسهای اجرایی

م.كمالي

عضو جدید
آرماتوربندي و قالببندي فونداسيون نواري ، قالببندي هنوز تكميل نشده است و همانطور كه در عكس مشخص است يك رديف قالب 20 سانتيمتري بايد به بالاي قالبها اضافه گردد .پس از تكميل اين مرحله ريشه ستونها در محل خود كار گذاشته ميشود و بتن فونداسيون اجرا ميگردد . همانطور كه در تصوير مشخص است جهت صرفه جويي در هزينه ها خاكبرداري بصورت جزيره اي انجام گرفته است .


پیوست ها

  • IMG_0315.jpg
    101.6 کیلوبایت · بازدیدها: 0
آخرین ویرایش:

م.كمالي

عضو جدید
اورلپ و آرماتور تقويتي در اين تصوير نشان داده شده است


پیوست ها

  • IMG_0314.jpg
    85.4 کیلوبایت · بازدیدها: 0

hami!d

عضو جدید
احتمالاً پل بصورت کامل کار شده یعنی با پایه ها . واز خاک محل بعنوان شبکه اسکافلد بندی زیر عرشه استفاده شده . پس میتوان بطور کامل خاک زیر عرشه را برداشت و اتفاقی برای سازه نخواهد افتاد .


*Lady Eng*

عضو جدید
کاربر ممتاز
آرماتوربندي و قالببندي فونداسيون نواري ، قالببندي هنوز تكميل نشده است و همانطور كه در عكس مشخص است يك رديف قالب 20 سانتيمتري بايد به بالاي قالبها اضافه گردد .پس از تكميل اين مرحله ريشه ستونها در محل خود كار گذاشته ميشود و بتن فونداسيون اجرا ميگردد . همانطور كه در تصوير مشخص است جهت صرفه جويي در هزينه ها خاكبرداري بصورت جزيره اي انجام گرفته است .

مگه چند نوع خاکبرداری داریم؟
میشه عکسای انواع دیگه خاکبراری رو هم بزارین!


*Lady Eng*

عضو جدید
کاربر ممتاز
من همه تاپیکا رو خوندم
واقعا عالی بود!!:gol::gol::gol:
دست همه بچه ها درد نکنه که عکس گذاشته بودن و قابل فهم بود
اما چرا انجا انقدر سوتو کوره؟:cry:
حیف خودم از اجرا سر در نمیارم اگرنه یه عالمه تاپیک و عکس میزاشتم!!!
بچه هایی که از کارای اجرایی سر در میارن لطفا تو این بخشم فعالیت کنن دیگه!!


Seyyedi2742

عضو جدید
سلام
چندتا از عکس ها را فقط تونستم ببینم، بقیه عکس ها باز نشد. می تونی دوباره آپ کنی.
اگر دتایل سقف کامپوزیت هم داری برام بذار.


khakbaz1357

عضو جدید
سلام 1.روش تخلیه به این دلیل اشتباه است که تیرها بر اساس وزن انباشتگی روی هم دچار خمش میگردد 2. تخته وسط در راه پله جهت قالبندی زیر مش میباشد


Rah Pardaz

همکار مدیر تالار مهندسی عمران متخصص راهداری
کاربر ممتاز
سلام 1.روش تخلیه به این دلیل اشتباه است که تیرها بر اساس وزن انباشتگی روی هم دچار خمش میگردد 2. تخته وسط در راه پله جهت قالبندی زیر مش میباشد

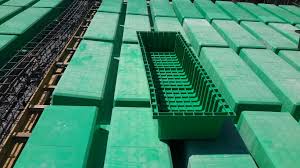

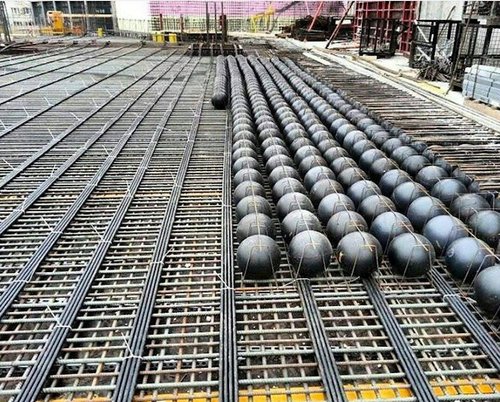

سلام عزیزان عکس مربوط به دالهای نسبتا بزرگی میباشد که در این عکس چون از پایین گرفته شده فقط قسمت کنسول مشخص میباشد ضمن اینکه تا حدودی زیر این کنسولها گالری بدنه توبان اجرا میگردد



با سلام ................ ممنون از پاسختون .............. لطفا جهت پاسخ دادن از گزينه پاسخ به نقل قول استفاده كنيد.................. تا دوستان متوجه بشن .............پاسخ شما مربوط به كدام سوال و يا نظر دوستان هستش.................. بدرود.....

آخرین ویرایش:

khakbaz1357

عضو جدید
سلام عزیزان عکس مربوط به دالهای نسبتا بزرگی میباشد که در این عکس چون از پایین گرفته شده فقط قسمت کنسول مشخص میباشد ضمن اینکه تا حدودی زیر این کنسولها گالری بدنه توبان اجرا میگردد


*Lady Eng*

عضو جدید
کاربر ممتاز
یروز رفتم سر ساختمون هزار تا سوال برام پیش اومده
اگر امکانش هست منو راهنمایی کنید:gol:
چرا این ستونا اینجوریه؟ چرا توشو خالی کردن؟P6220010.jpg

مگه راه پله جای مهمی نیس!!پس چرا تیر ضعیفتری رو انتخاب کردن؟6.jpg


*Lady Eng*

عضو جدید
کاربر ممتاز
یروز رفتم سر ساختمون هزار تا سوال برام پیش اومده
اگر امکانش هست منو راهنمایی کنید:gol:
چرا این ستونا اینجوریه؟ چرا توشو خالی کردن؟مشاهده پیوست 170345

مگه راه پله جای مهمی نیس!!پس چرا تیر ضعیفتری رو انتخاب کردن؟مشاهده پیوست 170347


ممنون:huh: از همه بچه هایی که به این بخشم خیلی توجه میکنن و جواب ما رو میدن!!


ZibaAhmadpoor

مدیر تالار مهندسی عمران
مدیر تالار
با اجازه دوستان و اساتید
این تیری هست که راه راست منحرف شده است !!!

دعا کنیم ستون را به سمت تیر هدایت شوند...


ZibaAhmadpoor

مدیر تالار مهندسی عمران
مدیر تالار
یروز رفتم سر ساختمون هزار تا سوال برام پیش اومده
اگر امکانش هست منو راهنمایی کنید:gol:
چرا این ستونا اینجوریه؟ چرا توشو خالی کردن؟مشاهده پیوست 170345

مگه راه پله جای مهمی نیس!!پس چرا تیر ضعیفتری رو انتخاب کردن؟مشاهده پیوست 170347


سلام هما خانوم عزیز
سوال اول شما که فرمودین چرا این ستون ها خالی هستن؟؟
برای اینکه این ها پروفیل I شکل هستند که به صورت دوبل طراحی شدند و و ورف های کوچیکی با فواصل مناسب و مساوی بهش جوش شدند ، که بهشون بست گفته میشن و البته ستون به این صورت طراحی شده ، میشد ستون به صورت باکس باشه یا ورق های بست به صورت ورق سراسری امتداد پیدا میکرد .

درسته پله ها جزو قسمت مهم هستند ولی چرا از پروفیل ضعیف استفاده میشه ، برای این هست که عملا تمام نیروهای پله به تیرهای اطراف وارد میشه و پله عملا نیروی خیلی کمی داره برای همین از مقاطع کوچیک استفاده میشه.

امیدوارم تا حد کمی تونسته باشم جوابگو باشم

با تشکر


ZibaAhmadpoor

مدیر تالار مهندسی عمران
مدیر تالار


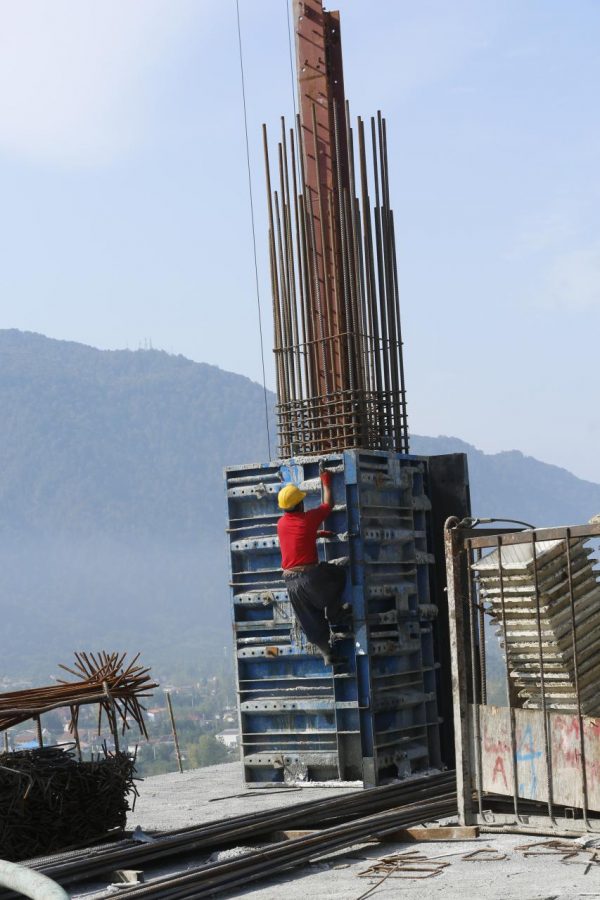

[h=2]در یک روز فوق العاده سرد زمستانی با دمای 8- درجه سانتیگراد... در یک محله مرفه و اعیان نشین... در یک کلان شهر کشور به نام نصف جهان... بتن ریزی ستون با بیل در حال انجام است.

روز به شب می رسد و هنوز صدای خراشیدن بتن ساخته شده از روی کف سقف و ریختن آن به داخل قالب ستون به گوش می رسد. ویبره ای هم در کار نیست؛ چند ضربه با آهن به بدنه قالب کفایت می کند. مالک بیچاره که روحش خبر ندارد. ناظر ساختمان هم که قرار نیست همیشه سر ساختمان حاضری بزند.

گویا مجری هم وجود ندارد.واحد پلیس ساختمان هم که تعریف نشده است.هیچ دستورالعملی هم از سوی ارگانهای ذیربط ساختمان برای ممنوع کردن بتن ریزی در هوای منجمد کننده صادر نشده است.

در مراجعه شخصی به محل پروژه و پس از تذکر دادن، چیزی نمانده بود ما را کتک بزنند.

نتیجه اخلاقی داستان: همه ما مقصریم و مسئول این وضع. هم قوانین موجود باید اصلاح شوند و هم سیستم فعلی تعریف شده برای صنعت ساختمان باید تغییر اساسی پیدا کند و هم همه ما ها به جای به به و چه چه کردن و تمجید از همدیگر، باید به وظایفمان عمل کنیم.

بیشتر عمل کنیم و کمتر حرف بزنیم. قوانین فرمایشی و تجویزی، سهمیه و ....

نتیجــــه اش همـین می شود که هســـت.
...[/h]
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

منبع:سایت www.iiiwe.com
نویسنده:آقای مهندس صدیق پور


mohammad5mousavi

عضو جدید
کاربر ممتاز
یروز رفتم سر ساختمون هزار تا سوال برام پیش اومده
اگر امکانش هست منو راهنمایی کنید:gol:
چرا این ستونا اینجوریه؟ چرا توشو خالی کردن؟مشاهده پیوست 170345

مگه راه پله جای مهمی نیس!!پس چرا تیر ضعیفتری رو انتخاب کردن؟مشاهده پیوست 170347


در جواب سوال اولتون باید بگم به خاطر هزینه کمتر این کارو کردن و از امتداد تیر آهن وسط جلو گیری کردن
چون در طبقات بالاتر احتیاجی به تقویت نیست و همین هم کفایت میکنه
این کار در خیلی ساختمانها و برجها متفاوته




و در جواب سوال دوم
امکان داره که شمشیری پله به ستون وصل بشه و اون تیر باریک همون تیکه برا طاق ظربی استفاده بشه
و بهتر بگم که شمشیری در اون راستا در جهت همان تیر اجرا بشه
