تاپیک مرجع و آموزش نرم افزار CATIA

[amir.m_cnc]

با سلام

دوستان اگر اطلاعاتی درباره ماشینکاری 4 محور همزمان در catia دارید ممنون میشم راهنماییم کنید.



[pishrosanat]

با تشکر از توضیحاتتون این G مخصوصی که فرمودین توسط نرم افزار تولید میشه مثلا در کتیا وجود داره؟ چون من چک کردم فک کنم همون به تعداد زیادی خط تبدیل شده spline.

سلام

با این نسخه های فقل شکسته خیر.



[hojat1264]

با سلام
ممنون میشم اگه کسی اطلاعاتی در مورد پیدا کردن نقطه ثقل در کتیا داشته باشه راهنمایی کنه؟!
با تشکر



[ma5967]

با سلام
ممنون میشم اگه کسی اطلاعاتی در مورد پیدا کردن نقطه ثقل در کتیا داشته باشه راهنمایی کنه؟!
با تشکر

در نوار ابزار measure دستور measure inertia رو استفاده کنید



[بابک1668]

سلام برای قالب سازی کدوم یکی رو پیشنهاد میکنید
اینونتور
پرو اینجینیر
کتیا
سالیدورکز
یونیگرافیکس



[yones66]

سلام برای قالب سازی کدوم یکی رو پیشنهاد میکنید
اینونتور
پرو اینجینیر
کتیا
سالیدورکز
یونیگرافیکس

همه قوین ولی کتیا بنظرم بهتره



[amir.m_cnc]

سلام

کسی در مورد ماشینکاری 4 محور اطلاعات نداشت؟

توی محیط draf وقتی نما میگیرم نماها کمرنگ دیده میشن ولی وقتی پرینت میگیرم پر رنگه

لطفا راهنماییم کنید. ممنون



[bigbomber]

سلام

توی محیط draf وقتی نما میگیرم نماها کمرنگ دیده میشن ولی وقتی پرینت میگیرم پر رنگه

لطفا راهنماییم کنید. ممنون

سلام
احتمالاً از نوار ابزار Visualization فرمان Filter Generated Elements را فعال کرده اید.
نتیجه ی فعال سازی این فرمان آن است که در محیط Draft، بین المان های دوبعدی که حاصل تصویر کردن مدل سه بعدی است و المان های دوبعدی که خودمان به نما اضافه می کنیم (مثلاً نماد نشان دهنده ی قطر دایره، یک متن، خط برش و ...) تفاوت ایجاد می شود؛ به این صورت که نما های حاصل از تصویر کردن مدل سه بعدی به رنگ کمرنگ تر دیده می شود.
کاربرد این فرمان در مدریت نما و کمک به تحلیل بصری نما در حین ترسیم و ویرایش است.



[mehd0551]

سلام در مورد ارتباط دادن دو کتیا در شبکه سوال داشتم کسی میتونه راهنمایی کنه چطور کتیا را به صورت شبکه نصب کنم r21



[yones66]

سلام در مورد ارتباط دادن دو کتیا در شبکه سوال داشتم کسی میتونه راهنمایی کنه چطور کتیا را به صورت شبکه نصب کنم r21

]من از شبکه که چیزی نمیدونم ولی بنظرم از ورژن 6 استفاده کن چون مخصوص شبکه س



[mehd0551]

]من از شبکه که چیزی نمیدونم ولی بنظرم از ورژن 6 استفاده کن چون مخصوص شبکه س

ضمن تشکر ،بله ورژن 6 مخصوص شبکه است ولی هنوز برای کار صنعتی مورد تایید قرار نگرفته امکان جاسوسی هم داره.ابته اینا همش پیش بینی هستش



[ma5967]

سلام. این امکان ت وجود داره که یک Part رو توسط یک سطح به دو قسمت تقسیم کرد بطوریکه هر دو قسمت باقی بمونن؟ دستورsplit وجود داره ولی یکی از دو قسمتو حذف میکنه​



[bigbomber]

سلام. این امکان ت وجود داره که یک Part رو توسط یک سطح به دو قسمت تقسیم کرد بطوریکه هر دو قسمت باقی بمونن؟ دستورsplit وجود داره ولی یکی از دو قسمتو حذف میکنه​

سلام
نشدنی نیست، اما با یک دستور خاص نه. باید کاربردی سوالتان را بپرسید تا بشوند به طور صحیص پاسخ داد.



[Prof.Eng]

سلام. این امکان ت وجود داره که یک Part رو توسط یک سطح به دو قسمت تقسیم کرد بطوریکه هر دو قسمت باقی بمونن؟ دستورsplit وجود داره ولی یکی از دو قسمتو حذف میکنه​

باید توسط دستور copy-paste special و گزینه as result with link دو تا کپی از partbody بگیرید سپس کپی ها را توسط دستور split بر عکس هم ببرید. partbody اصلی را هم پنهان کنید. با این روش تغییراتی که روی partbody اصلی می دهید به هر دو نیمه منتقل می شود.



[hojat1264]

با سلام
یه سئوال از محضر دوستان داشتم
آیا تو محیط drafting میشه فارسی تایپ کرد؟



[yasser2222]

با سلام
یه سئوال از محضر دوستان داشتم
آیا تو محیط drafting میشه فارسی تایپ کرد؟

بله میشه
فارسی ساز مریم نصب کن
تو فارسی ساز مریم متن مورد نظر رو بنویس
یه text box تو کتیا بساز و کپی پیست کن تو کتیا
حالا فونت کتیا رو روی F-yekan بزار
تمام!



[بابک1668]

تفاوت محیط های functional molded part با molded design در چیه



[بابک1668]

با سلام و آرزوي بهروزي
عزيزان محترم آيا لينك‌هايي براي دانلود كتابهاي هندبوك مرتبط با رشته مهندسي مكانيك و همچنين كتاب يا نرم‌افزارهايي براي آموزش كاتيا به صورت عملي در اختيار داريد؟ خوشحال خواهم شد اگر آنها را در اختيار من و ديگران هم قرار دهيد.
با تشكر فراوان

کتاب مهندس ولی الله باقریان و کتاب مهندس علیپور حقیقی عالی ان



[smmoosavian]

يك چالش به ظاهر ساده و در عين حال بزرگ براي فرمان chamfer

در عكس آپلود شده سطوح آبي رنگ داراي شيب هستند. سطوح سبز رنگ هم ديواره هاي يك pocket ‌هستند. لبه هاي مشخص شده با پيكان بايد با استفاده از فرمان Chamfer پخ بخورن. براي لبه هاي كناري مشكلي پيش نمياد ولي براي لبه بالايي، نرم افزار قادر به پخ زدن اين لبه نيست. متاسفانه در فرمان chamfer‌ مانند edge fillet گزينه اي به نام limiting element وجود نداره كه بشه باهاش پخ رو محدود كرد. اگر pocket وجود نداشت ميشد به راحتي لبه بالايي رو پخ زد.

پس اولين راه حلي كه به ذهن مي رسه اينه كه با حذف كردن pocket (سطوح سبزرنگ) و استفاده از فرمان chamfer ابتدا پخ رو ايجاد مي كنيم و سپس از فرمان pocket براي ايجاد حفره استفاده مي كنيم. ولي اين يك اشكال داره اونم اينه كه شكل لبه شيب دار به هم مي ريزه يا اينكه بايد با يك شكل به خصوص pocket رو ايجاد كنيم.

راه حل ديگر اينه كه بيخيال chamfer بشيم و بريم سراغ فرمان Edge Fillet. مزيت استفاده از فرمان Edge fillet اينه كه با استفاده از Limiting element مي تونيم فيلت رو محدود كنيم و ديگه با پيغام خطا روبرو نمي شيم.

ولي سوالي كه در ذهن بدون پاسخ مي مونه اينه كه آيا بهتر نبود در فرمان Chamfer هم گزينه اي براي محدود كردن پخ وجود داشت؟؟؟

فايل آپلود شده رو دانلود كنيد و كارهايي رو كه به ذهنتون مي رسه انجام بديد تا متوجه بشيد من چي مي خوام بگم. در صورتي كه با فايل اصلي مشكل داريد يك قطعه مانند شكل مدلسازي كنيد.



[yasser2222]

<strong>يك چالش به ظاهر ساده و در عين حال بزرگ براي فرمان chamfer</strong><br>
<br>
در عكس آپلود شده سطوح آبي رنگ داراي شيب هستند. سطوح سبز رنگ هم ديواره هاي يك pocket ‌هستند. لبه هاي مشخص شده با پيكان بايد با استفاده از فرمان Chamfer پخ بخورن. براي لبه هاي كناري مشكلي پيش نمياد ولي براي لبه بالايي، نرم افزار قادر به پخ زدن اين لبه نيست. متاسفانه در فرمان chamfer‌ مانند edge fillet گزينه اي به نام limiting element وجود نداره كه بشه باهاش پخ رو محدود كرد. اگر pocket وجود نداشت ميشد به راحتي لبه بالايي رو پخ زد. <br>
<br>
پس اولين راه حلي كه به ذهن مي رسه اينه كه با حذف كردن pocket (سطوح سبزرنگ) و استفاده از فرمان chamfer ابتدا پخ رو ايجاد مي كنيم و سپس از فرمان pocket براي ايجاد حفره استفاده مي كنيم. ولي اين يك اشكال داره اونم اينه كه شكل لبه شيب دار به هم مي ريزه يا اينكه بايد با يك شكل به خصوص pocket رو ايجاد كنيم. <br>
<br>
راه حل ديگر اينه كه بيخيال chamfer بشيم و بريم سراغ فرمان Edge Fillet. مزيت استفاده از فرمان Edge fillet اينه كه با استفاده از Limiting element مي تونيم فيلت رو محدود كنيم و ديگه با پيغام خطا روبرو نمي شيم. <br>
<br>
ولي سوالي كه در ذهن بدون پاسخ مي مونه اينه كه آيا بهتر نبود در فرمان Chamfer هم گزينه اي براي محدود كردن پخ وجود داشت؟؟؟ <br>
<br>
فايل آپلود شده رو دانلود كنيد و كارهايي رو كه به ذهنتون مي رسه انجام بديد تا متوجه بشيد من چي مي خوام بگم. در صورتي كه با فايل اصلي مشكل داريد يك قطعه مانند شكل مدلسازي كنيد.

<br>
<br>
سلام من اینکار رو کردم<br>
شکل فرستادم چون نرم افزار bb flashback حذف شده!<br>

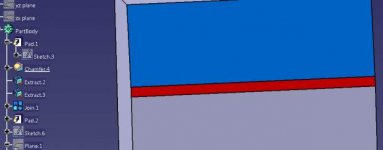

اول اینکه بعد pad اول از chamfer استفاده کردم- رنگش قرمزه در شکل یک<br>
دوم اینکه رفتم محیط shape و دو سطح زرد (یکی همون chamfer و یکی زیریش) در شکل 2 رو extract و joint کردم<br>
سوم اینکه pocket مورد نظر رو رو حالت up to surface گذاشتم و joint قبلی رو بهش دادم --شکل 3- اینجوری تکمیل شد<br>
براب بهتر دیدن درخت طراحی زوم کنید



[yasser2222]

<br>
<br>
سلام من اینکار رو کردم<br>
شکل فرستادم چون نرم افزار bb flashback حذف شده!<br>
اول اینکه بعد pad اول از chamfer استفاده کردم- رنگش قرمزه در شکل یک<br>
دوم اینکه رفتم محیط shape و دو سطح زرد (یکی همون chamfer و یکی زیریش) در شکل 2 رو extract و joint کردم<br>
سوم اینکه pocket مورد نظر رو رو حالت up to surface گذاشتم و joint قبلی رو بهش دادم --شکل 3- اینجوری تکمیل شد<br>
براب بهتر دیدن درخت طراحی زوم کنید

نمیزاره سه تا شکل بزارم!!
اینم شکل سوم و فایل کتیاش



[Prof.Eng]

تفاوت محیط های functional molded part با molded design در چیه

در functional molded part design دستورات بدون توجه به اینکه در چه مرحله ای تعریف شده اند روی قطعه اثر می گذارند. برای مثال دستور pocket feature تمام دستورات قبلی و بعدی خودش را می برد! یعنی اگر دستوری بعد از آن تعریف و ماده به جسم اضافه کند باز هم در ناحیه دستور pocket برش می خورد. این روش مدل سازی همینطور که از اسم آن مشخص است بر اساس وظیفه طراحی هر دستور عمل می کند. برای مثال وظیفه یک pocket feature این است که یک حجم و فضا را همیشه خالی نگه دارد چرا که قرار است قطعه دیگری در آن فضا قرار گیرد بنابراین تمام دستوراتی را که سعی در پر کردن آن فضا دارند برش می دهد.

این workbench برای طراحی قطعات تزریق لاستیکی که در مجاورت قطعات دیگر قرار دارند بسیار کارساز و مناسب است. مثال کاربردی آن گوشی تلفن، تلویزیون و هر وسیله ای است که در باید بطور فشرده و در یک فضای کوچک و تنگ طراحی شود.



[Prof.Eng]

يك چالش به ظاهر ساده و در عين حال بزرگ براي فرمان chamfer

در عكس آپلود شده سطوح آبي رنگ داراي شيب هستند. سطوح سبز رنگ هم ديواره هاي يك pocket ‌هستند. لبه هاي مشخص شده با پيكان بايد با استفاده از فرمان Chamfer پخ بخورن. براي لبه هاي كناري مشكلي پيش نمياد ولي براي لبه بالايي، نرم افزار قادر به پخ زدن اين لبه نيست. متاسفانه در فرمان chamfer‌ مانند edge fillet گزينه اي به نام limiting element وجود نداره كه بشه باهاش پخ رو محدود كرد. اگر pocket وجود نداشت ميشد به راحتي لبه بالايي رو پخ زد.

پس اولين راه حلي كه به ذهن مي رسه اينه كه با حذف كردن pocket (سطوح سبزرنگ) و استفاده از فرمان chamfer ابتدا پخ رو ايجاد مي كنيم و سپس از فرمان pocket براي ايجاد حفره استفاده مي كنيم. ولي اين يك اشكال داره اونم اينه كه شكل لبه شيب دار به هم مي ريزه يا اينكه بايد با يك شكل به خصوص pocket رو ايجاد كنيم.

راه حل ديگر اينه كه بيخيال chamfer بشيم و بريم سراغ فرمان Edge Fillet. مزيت استفاده از فرمان Edge fillet اينه كه با استفاده از Limiting element مي تونيم فيلت رو محدود كنيم و ديگه با پيغام خطا روبرو نمي شيم.

ولي سوالي كه در ذهن بدون پاسخ مي مونه اينه كه آيا بهتر نبود در فرمان Chamfer هم گزينه اي براي محدود كردن پخ وجود داشت؟؟؟

فايل آپلود شده رو دانلود كنيد و كارهايي رو كه به ذهنتون مي رسه انجام بديد تا متوجه بشيد من چي مي خوام بگم. در صورتي كه با فايل اصلي مشكل داريد يك قطعه مانند شكل مدلسازي كنيد.

حرف شما صحیح است. جای بسیاری از دستورات و ویژگی ها در کتیا خالی است. بگذریم ریشه مشکل از آنجاست که شما سطح pad.1 را داخل اسکچ درفت داده اید راه حل این است که درفت اسکچ را حذف کنید و در انتها با دستور درفت بزنید. فایل ضمیمه را ببینید (کتیا R21)

مشاهده پیوست CHAMFER.zip



[mohandes_ali]

سلام
چهارده گیگ فیلم اموزش کتیا به زبان فارسی واسه مجتمع فنی هستش که خودم کلاس میرفتم بدلیل نیاز میفروشم//////چهار گیگ هم اموزش اینونتور به زبان انگلیسی

ببخشید اگه اینجا جای تبلیغ نیس نمیدونستم کجا تبلیغ کنم



[smmoosavian]

نمیزاره سه تا شکل بزارم!!
اینم شکل سوم و فایل کتیاش

شکلی که شما گذاشتید با شکل مورد نظر نهایی فرق می کنه. پخ ایجاد شده باید از لبه pad شروع بشه.



[بابک1668]

سلام من سه دوره انجمن کتیا رفتم کتاب مهندس علیپور حقیقی رو هم دارم اما رو کتیا اصلا نمیتونم مسلط شم نمیدونم چرا؟شاید استعداد خاصی میخواد آیا راهی هست که بشه به این نرم افزار مسلط بود؟منظور از مسلط در برخورد با مسائل چالش برانگیزه



[mohandes_ali]

سلام من سه دوره انجمن کتیا رفتم کتاب مهندس علیپور حقیقی رو هم دارم اما رو کتیا اصلا نمیتونم مسلط شم نمیدونم چرا؟شاید استعداد خاصی میخواد آیا راهی هست که بشه به این نرم افزار مسلط بود؟منظور از مسلط در برخورد با مسائل چالش برانگیزه

سلام.انجمن کتیا سبک اموزش به چه صورت هست؟فیلم هم تهیه میشه واسه بچه ها؟ساعت هایی که تو سایت زدن رو واقعا تدریس میکنن؟



[Y..or..Z]

يك چالش به ظاهر ساده و در عين حال بزرگ براي فرمان chamfer

در عكس آپلود شده سطوح آبي رنگ داراي شيب هستند. سطوح سبز رنگ هم ديواره هاي يك pocket ‌هستند. لبه هاي مشخص شده با پيكان بايد با استفاده از فرمان Chamfer پخ بخورن. براي لبه هاي كناري مشكلي پيش نمياد ولي براي لبه بالايي، نرم افزار قادر به پخ زدن اين لبه نيست. متاسفانه در فرمان chamfer‌ مانند edge fillet گزينه اي به نام limiting element وجود نداره كه بشه باهاش پخ رو محدود كرد. اگر pocket وجود نداشت ميشد به راحتي لبه بالايي رو پخ زد.

پس اولين راه حلي كه به ذهن مي رسه اينه كه با حذف كردن pocket (سطوح سبزرنگ) و استفاده از فرمان chamfer ابتدا پخ رو ايجاد مي كنيم و سپس از فرمان pocket براي ايجاد حفره استفاده مي كنيم. ولي اين يك اشكال داره اونم اينه كه شكل لبه شيب دار به هم مي ريزه يا اينكه بايد با يك شكل به خصوص pocket رو ايجاد كنيم.

راه حل ديگر اينه كه بيخيال chamfer بشيم و بريم سراغ فرمان Edge Fillet. مزيت استفاده از فرمان Edge fillet اينه كه با استفاده از Limiting element مي تونيم فيلت رو محدود كنيم و ديگه با پيغام خطا روبرو نمي شيم.

ولي سوالي كه در ذهن بدون پاسخ مي مونه اينه كه آيا بهتر نبود در فرمان Chamfer هم گزينه اي براي محدود كردن پخ وجود داشت؟؟؟

فايل آپلود شده رو دانلود كنيد و كارهايي رو كه به ذهنتون مي رسه انجام بديد تا متوجه بشيد من چي مي خوام بگم. در صورتي كه با فايل اصلي مشكل داريد يك قطعه مانند شكل مدلسازي كنيد.

سلام و خستنه نباشید خدمت مهندس موسویان
مهندس جان من انجام دادم اگه منظورتون همون شکلیه که خودتون قرار دادید رو ایجاد کنیم که خیلی ساده میشه
اگه منظورتون مورد دیگری هستش من رو هم راهنمایی و توجیح کنید شاید درست منظور شمارو نفهمیدم.
http://www.www.www.iran-eng.ir/attachment.php?attachmentid=240226&d=1431845969



[smmoosavian]

سلام و خستنه نباشید خدمت مهندس موسویان
مهندس جان من انجام دادم اگه منظورتون همون شکلیه که خودتون قرار دادید رو ایجاد کنیم که خیلی ساده میشه
اگه منظورتون مورد دیگری هستش من رو هم راهنمایی و توجیح کنید شاید درست منظور شمارو نفهمیدم.
http://www.www.www.iran-eng.ir/attachment.php?attachmentid=240226&d=1431845969

مهندس جان
همين شكل كه الان شما گذاشتي درسته منتها لبه هايي كه توي اون شكل اوليه با پيكان مشخص كردم بايد خودشون پخ بخورن



[smmoosavian]

حرف شما صحیح است. جای بسیاری از دستورات و ویژگی ها در کتیا خالی است. بگذریم ریشه مشکل از آنجاست که شما سطح pad.1 را داخل اسکچ درفت داده اید راه حل این است که درفت اسکچ را حذف کنید و در انتها با دستور درفت بزنید. فایل ضمیمه را ببینید (کتیا R21)

مشاهده پیوست 239982

ممنون
روش درست همينه. ولي هنوز اون سوال در ذهن باقي مي مونه كه چرا در فرمان chamfer‌ اين امكان وجود نداره.
