* تاپیک مرجع و آموزش نرم افزار Ansys

[ehsan4476]

link180 المان پیشرفته ایه و جایگزین المان های قدیمی شده
پیغام خطا رو بنویسین تا مشکلتون برطرف بشه



[zed_vr]

من یک خرپای سه بعدی طراحی کردم و ولی وقتی بعد از مش بندی و همه کار ها مساله رو حل میکنم با این پیغام خطا مواجه میشم :

A small negative equation solver pivot term has been encountered at the UZ degree of freedom of node 53.

دقیقاً همون خرپا رو با انسیس 9 و با المان spar3d حل کردم ولی solution done داد و با خطا رو به رو نشد.
در انسیس 14 وقتی خرپا رو به صورت دو بعدی حل میکنم، خطا نمیده، ولی وقتی سه بعدیش میکنم همین اروره همیشگی ظاهر میشه.
آیا تنظیمات خاصی هست که باید برای این لینک 180 انجام بدم؟
در مورد قید های مسئله مطمئنم که درسته و چند بارم چکشون کردم ولی نمیدونم این پیغام چرا ظاهر میشه و به درجه آزادی گیر میده



[ehsan4476]

من یک خرپای سه بعدی طراحی کردم و ولی وقتی بعد از مش بندی و همه کار ها مساله رو حل میکنم با این پیغام خطا مواجه میشم :



دقیقاً همون خرپا رو با انسیس 9 و با المان spar3d حل کردم ولی solution done داد و با خطا رو به رو نشد.
در انسیس 14 وقتی خرپا رو به صورت دو بعدی حل میکنم، خطا نمیده، ولی وقتی سه بعدیش میکنم همین اروره همیشگی ظاهر میشه.
آیا تنظیمات خاصی هست که باید برای این لینک 180 انجام بدم؟
در مورد قید های مسئله مطمئنم که درسته و چند بارم چکشون کردم ولی نمیدونم این پیغام چرا ظاهر میشه و به درجه آزادی گیر میده

چک کنید که هر عضو خرپا فقط یک المان link داشته باشه. در غیر این صورت ناپایداری ایجاد میشه. برای اینکار میتونید برروی اعضا sizing بگذارید.



[zed_vr]

هر عضو یک المان لینک داره اینو چک کردم.
این sizing رو چجوری باید بزارم؟
----
میتونید در تحلیل ترک روی تیر یک سر گیردار راهنماییم کنید؟



[rahimism]

سلام دوستان

نیاز به راهنمایی فوری دارم.
بایستی دیوار بتن آرمه رو مدل کنم و با pushover ضریب رفتارش رو بدست بیارم. میخوام بدونم برای اینکار از کدام نرم افزار استفاده کنم؟ انسیس یا آباکوس؟ برای اینکار کدام نرم افزار گزینه مناسب تری هست؟

با تشکر



[zed_vr]

مشکلی که تو تحلیل ترک دارم اینه که
بعد از مدل سازی و مش بندی و همه کارها، در مرحله آخر که میخوام path رو تعریف کنم،
وقتی 5 تا node انتخاب میکنم، و بعد stress INT Factr رو میزنم، یه پنجره Error میاد
و میگه که ترک با محور x موازی نیست!



[SHELLBY]

سلام
دوستان میخواستم بدونم کتابی در بازار وجود داره که خیلی خوب انسیس رو آموزش داده باشه.؟؟



[ehsan4476]

سلام دوستان

نیاز به راهنمایی فوری دارم.
بایستی دیوار بتن آرمه رو مدل کنم و با pushover ضریب رفتارش رو بدست بیارم. میخوام بدونم برای اینکار از کدام نرم افزار استفاده کنم؟ انسیس یا آباکوس؟ برای اینکار کدام نرم افزار گزینه مناسب تری هست؟

با تشکر

سلام
انسیس قابلیت های زیادی برای تحلیل بتن آرمه داره. چند تحلیل مشابه کار شما را در انسیس د یده ام ولی نمی تونم بگم انسیس قویتره یا آباکوس. یه معیار اینه که به سایت های ایندکس مقالات (مثل scopus.com) مراجعه کنید و کلمات کلیدی موضوعتون رو یک بار با انسیس و یک بار با آباکوس جستجو کنید و ببینید کدامیک تعداد مقالات بالاتری داره.



[ehsan4476]

مشکلی که تو تحلیل ترک دارم اینه که
بعد از مدل سازی و مش بندی و همه کارها، در مرحله آخر که میخوام path رو تعریف کنم،
وقتی 5 تا node انتخاب میکنم، و بعد stress INT Factr رو میزنم، یه پنجره Error میاد
و میگه که ترک با محور x موازی نیست!

باید دستگاه مختصات محلی تعریف کنید به نحوی که محور x در راستای ترک باشه



[zed_vr]

ممنون مشکلم حل شد و تونستم ضریب k رو پیدا کنم.
حالا میشه لفط کنین بگین چطوری باید رشد و پیشرفت ترک رو بررسی کنم؟



[ehsan4476]

ممنون مشکلم حل شد و تونستم ضریب k رو پیدا کنم.
حالا میشه لفط کنین بگین چطوری باید رشد و پیشرفت ترک رو بررسی کنم؟

رشد ترک مسئله بسیار پیچیده ایه. میتونید با استفاده از برنامه های جانبی مانند nCOde, zencrack,... این کار رو انجام بدین. البته در داخل ANSYS هم میشه ولی باید کد نویسی انجام بدین



[masoud-baharlou]

در رابطه با المان contact و توابت حقیقیش(real constant) نرم افزار ansys هرکس اطلاعاتی یا جزوه ای به زبان فارسی داره ,ممنون میشم مطرح کنه



[ehsan4476]

در رابطه با المان contact و توابت حقیقیش(real constant) نرم افزار ansys هرکس اطلاعاتی یا جزوه ای به زبان فارسی داره ,ممنون میشم مطرح کنه

کتاب اجزاء محدود ANSYS دکتر جاهد ثوابت رو توضیح داده. البته مطابق Help هست و اگر وارد نباشید هیچی متوجه نمیشید!



[hamidjun]

نیروی تابعی

نیروی تابعی

اگه مدل روکامل تربه ansysبدی شاید نیاز نباشه نیروی تابعی وارد کرد !



[tha.co.com@gmail]

سلام
دوستان میخواستم بدونم کتابی در بازار وجود داره که خیلی خوب انسیس رو آموزش داده باشه.؟؟

با درود
بهترین راه کتابه
پیام خصوصی بذارید معرفی کنم
شاد باشید



[محمودپور]

دوستان کسی crack انسیس 13 رو نداره؟



[amirs1987]

دوستان کسی crack انسیس 13 رو نداره؟

بفرما دوست من:
Download



[hamidjun]

مدل ارتعاشی

مدل ارتعاشی

سلام به نظرم تحلیل رو درقسمت نوع آنالیزروی modalانتخاب کنی بعد مثل مدلای دیگه حلش کنی توقسمت

مشاهده نتایجش هم برو تو قسمت modalوانیمشنش رو ببین!
​



[saeid15207]

دوستان اگه کسی اموزش fluent تو work bench رو داره،ممنون میشم بزاره واسه دانلود



[omid3n]

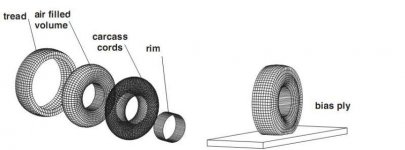

کمک در ترسیم شکل تایر بایاس در انسیس

کمک در ترسیم شکل تایر بایاس در انسیس

سلام
کسی میتونه این شکل رو تو انسیس پیاده کنه یه تایر بایاس هست که روی یه سطح قرار گرفته.ممنون میشم از دوستان کمک کنن.

http://www.4shared.com/photo/6YgR5UUA/bias.html



[MOJTABA.F.K]

سلام
من می خوام شروع کنم انسیس رو یاد بگیرم اما پول کلاس رفتن ندارم ، پیشنهادتون برای یک مرجع خودآموز خوب چیه؟؟
شنیدم کتاب های مثلث نارنجی انسیس ،تالیف آقای جمشیدی زیاد جالب نیست



[alex2]

اقا دمت گرم



[simaparsa87]

سلام
میشه کمکم کنید
انسیس رو چطوری باید روی ویندوز 7نصب کرد



[ehsan4476]

سلام
میشه کمکم کنید
انسیس رو چطوری باید روی ویندوز 7نصب کرد

بهتره از مراحل نصب گام به گام که معمولا در CD وجود داره استفاده کنید. البته توجه کنید که ANSYS 13 64bit مشکل داره و بهتره از نسخه 14 استفاده کنید



[hanikiani]

بچه ها سلام
کسی میدونه چطور میشه شماره المانها و یا نودهای یک مدل رو مرتب کرد؟
میخام کاملا به ترتیب شن



[simaparsa87]

سلام
کتاب ansys جاهد مطلق ویرایش جدید هم داره؟



[ehsan4476]

بچه ها سلام
کسی میدونه چطور میشه شماره المانها و یا نودهای یک مدل رو مرتب کرد؟
میخام کاملا به ترتیب شن

سلام
preprocessor- Numbering- compress numbers
یا دستور معادل numcmp



[ehsan4476]

سلام
کتاب ansys جاهد مطلق ویرایش جدید هم داره؟

خیر
روش ها و المان هایی که در این کتاب مطرح شده حداکثر مربوط به ورژن 6 نرم افزاره در حالیکه الان ورژن 14 ارائه شده و بسیاری از المان های ذکر شده در کتاب از نرم افزار حذف شده. در ضمن این کتاب براساس محیط قدیمی نرم افزار نوشته شده و بهتره وقتتون رو صرف آموختن محیط ANSYS Workbench کنید.



[arnela]

ممنون از راهنمایی هاتون
من می خوام مقدار خیز و تنش ها رو برای نودها به دست بیارم تو محیط workbench میشه راهنماییم کنین.



[fatemeh-imani]

سلام. من هم تا قسمت 5 آموزش انسیس رئ دانلود کردم اما از قسمت 6 دیگه مشکل داره و دانلود نمیشه!!!! خیلی هم ممنون بابت آموزش.. خیلی عالیه

با سلام
دوستان با عرض پوزش
بروی چشم بزودی تمام لینک ها اصلاح خواهدشد. البته شما باید کاملا صبر کنید تا صفحه دانلود کاملا لود شود بعد عملیات دانلود را انجام دهید.
