تاپيك مرجع و آموزش نرم افزار PowerMILL

[2238]

تاریخ سیستمت رو تنظیم میکنی 01/01/2012
؟؟؟



[mtn000s]

بله عوض میکنم....تاریخو عوض کردم کل برنامه هام بهم ریخت!!! ولی باز هم نشد!



[salar2012]

سلام
من هم دقیقا همین مشکل رو دارم موقعی که میخواد ران بشه ارور میده



[2238]

دوستان 1 عکس از صفحه نمایش و ارور بزارید ببینیم چیه.



[mtn000s]

خدا ایشالا باعث و بانیشو لغنت کنه از دیروز تاحالا همین جور دارم نصب میکنم پاک میکنم....کلی از همه کارام عقب افتادم.....خدا لعنتشون کنه



[mtn000s]



[mtn000s]

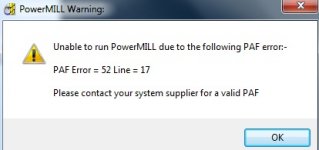

آقا اینم عکس....مشکل کجاست بگو تا بریم حالشو بگیریم



[mtn000s]

این کرکش چینیه بخاطر همینه..آخه چین چیش درسته که کرکش درست باشه!!!



[2238]

این ارور اگه اشتباه نکنم مربوط میشه به تاریخ سیستمت که وقتی اجرا میکنی نرم افزار رو اگه تاریخ حدود 1/1/212 نباشه این پیغام میاد..منم 1 مدت همچین مشکلی داشتم و با درست کردن تاریخ سیستم حل شد
آخه همون چینی رو منم نصب کردم و شد!!!البته بماند که الان تو بعضی قسمتها نمیتونه کار کنه و هنگ میشه



[mtn000s]

تاریخ که 1 1 012 .....میخوا تاریخو ببرم جلوتر یا عقب تر! آقا یعنی چی تو بعضی قسمتاش کار نمیکنه؟؟؟؟ منو بردی تو بحران!



[2238]

تاریخ که 1 1 012 .....میخوا تاریخو ببرم جلوتر یا عقب تر! آقا یعنی چی تو بعضی قسمتاش کار نمیکنه؟؟؟؟ منو بردی تو بحران!

نترس کارت رو راه میندازه..اما بعضی وقتا هم بهونه لایسنس میگیره و .....
الانم دیدم این ارور مربوط به تاریخ سیستم نیست ..صبر کن ببینم میتونم بفهمم...
منم 2 روزه تو 1 پارت 1 قطعه موندم و دستم عصا شد .....!!!



[mtn000s]

آقا دمت گرم..خیلی مردی....راستی مگه کتیا جی کد گیری نداره؟؟؟ ار پاور کمتره یا قوی تره؟



[2238]

کتیا هم هست اما پاور راحت تر و سبکتر از کتیاس
اگه از انتی ویروی استفاده میکنی کامل غیر فعالش کن و 1 بار اجرا کن ببین چی میشه.
**در ضمن بعد از نصب نرم افزار با توجه با فایل PDF که گذاشتم باید بقیه نرم افزارهای cd رو با توجه به فیلم اموزشیش نصب کنی**
ایشالا که این کارا رو کردی



[mtn000s]

قبلا این کارو کردم ولی چی بگم نشد که نشد...آقا راستی پاور 10 رو من داشتم پاک کردم..اون با این v13 چه فرقی داره؟ من شنیده بودم 10 ناقصه یوهو وسط کار آدمو میزاره..درسته؟



[2238]

من 10 رو کار نکردم ولی گویا این ورژن هم ساده تر شده و هم راحت تر....
من که به نتیجه ای نرسیدم ..ببینیم دوستان چه نظری دارن.
خودمم فکر کنم باید برم دنبال 1 پاور غیر از مشاهیر 2 روزه بد جوری....
راستی ایشالا ویدوزت که xp نیست؟



[2238]

دوستان من مشکلم حل شد
چنتا نکته راجب به نصب و استفاده از نرم افزار (سی دی مشاهیر )
1-وقتی در حال نصب نرم افزار (بخصوص کرک) هستید انتی ویروس رو کاملا غیر فعال کنید
2-بعد از نصب و برای استفاده تاریخ سیستم شما حتما باید 01/01/2012 باشه (حتما باید این تاریخ باشه چون فقط رو این تاریخ کرک شده)
3-هنگام استفاده باید فلشی که به کمک اون نرم افزار رو نصب کردید حتما به سیستم وصل باشه
4-این نرم برای ویندوز xp سرویس پک 3 و ویندوز 7 به بالاتر طراحی شده پس روی سرویس پک 2 نصب نمیشه (قابل توجه علی آقا)
5-ارور paf فقط مربوط به کرک نرم افزار میشه .نرم افزار مشکلی نداری و نصبش خیلی دقت میخواد تا جز به جز دقیقا نصب بشه
امیدوارم همه بتونین نصبش کنید و کار کنید
​



[mtn000s]

آقا دستت درد نکنه..برا من که مشکل حل نشد..پاکش کردم 2010 نصب کردم...موفق باشی...خطاب به 2012: مرا به خیر تو امید نیست شر مرسان)) یه برنامه ریختیم پدر کامپیوترمون درومد تاریخ و آنتی و فلش و اینورو اونورو ......



[bigbomber]

سلام. ما در یک شرکت از نرم افزار Power Mill 6 (metric) استفاده می کنیم (CNC سه محور). حالا مسئله این است که گاهی اوقات برای ابزار shank تعریف می کنیم، ولی در عمل اصلاً shank در نظر گرفته نمی شود ( تیغه فرز بای بای ). می خواستم بدونم که ایراد از کجا هستش؟ در قسمت tool patch ها هم کنار تولپچ مورد نظر تیک زده (safe tool patch).
همچنین محور Z محدود است از طرف بالا، حالا ما مثلاً safe Z را می دهیم 7، ولی با cimco که برنامه را چک می کنیم می بینیم که مثلاً بین تمام خطوط برنامه Z max= 7 است ولی فقط یک Z=13 به صورت ناخواسته وجود دارد. ( که در عمل اگر limit switchها نبود بین بدنه ی دستگاه برخورد به وجود می آمد.).
پیشا پیش از راهنکایی های شما متشکر هستم.



[Wei Shen]

سلام

میخواستم PowerMill رو از پایه تا پیشرفته یاد بگیرم. از دوستان کسی سی دی آموزشی عالی تو بازار سراغ داره که بگیرم؟ یه سی دی یا دی وی دی کامل که متد اینتراکتیو و تصویری خیلی خوب داشته باشه و از مبتدی شروع کنه تا پیشرفته. ممنون



[2238]

درود
من خودم با کتاب مجید نظری شروع کردم و کم کم با فیلمهای آموزشی یوتوب ..



[Wei Shen]

درود
من خودم با کتاب مجید نظری شروع کردم و کم کم با فیلمهای آموزشی یوتوب ..

مرسی دوست عزیز.

حتما این کتاب رو تهیه می کنم. فقط یه سوال داشتم: طریقه کرک و نصب ورژن 10 پاورمیل هم توش هست؟ چطوری باید این ورژن رو نصب کرد؟



[2238]

مرسی دوست عزیز.

حتما این کتاب رو تهیه می کنم. فقط یه سوال داشتم: طریقه کرک و نصب ورژن 10 پاورمیل هم توش هست؟ چطوری باید این ورژن رو نصب کرد؟

سلام
بله هست راهنماش-تو پستهای قبلی همین تاپیک هم هست



[alimohammady]

سلام
برای هر کدوم از دوستان که امکانش هست ، power mill 2012 رو آپلود کنه یا آدرسی رو بگه ، که میشه این نرم افزار رو دانلود کرد .
با سپاس



[mtn000s]

سلام به دوستان جی کد باز!!!...آقا یه آموزش کوچک در رابطه با جی کد گرفتن از پاور میل به ترتیب اولویت خشن کاری و پرداخت کاری!! اگه کسی بلد هست به ما هم بده! خودم بلدم ولی در حد 49 درصد!! ممنون



[bigbomber]

سلام به دوستان جی کد باز!!!...آقا یه آموزش کوچک در رابطه با جی کد گرفتن از پاور میل به ترتیب اولویت خشن کاری و پرداخت کاری!! اگه کسی بلد هست به ما هم بده! خودم بلدم ولی در حد 49 درصد!! ممنون

سلام.
برای هر تعداد Toolpatch که داری (چه خشن کاری و چه پرداخت) :
روی هر یک از Toolpatch ها، به ترتیب دلخواه کلیک راست کن و گزینه ی Creat Indivdual NC Programs را انتخاب کن. (البته موقع دادن کد به دستگاه CNC باید کد ها را به ترتیب مراحل خشن کاری و سپس پرداخت را اجرا نمایی؛ لذا توصیه می کنم که Toolpatch ها را به ترتیب اجرا در خود نرم افزار و نامی که مشخص کننده ی مراحل باشد ذخیره کن.).
حالا در Explorer روی علامت + NC Programs کلیک کن تا گسترش یابد؛ فایل های کد آماده هستند و باید رایت شوند. بنابر این روی هرکدام از آنها کلیک راست کن و سپس گزینه ی Sttings را انتخاب کن. در این پنجره شما باید فایل OPT متناسب با دستگاه خود را انتخاب کنی و همچنین می توانی نامی برای فایل Gcode خروجی تعیین کنی. بقیه ی پارامتر ها را در حالت Default رها کن. در نهایت روی دکمه ی write در قسمت پایین کلیک کن تا خروجی Gcode حاصل شود. (البته در همین صفحه باید محلی را جهت دخیره ی فایل Gcode تعیین کنی که در حالت اتوماتیک در محل ذخیره ی پروژه، در فایل ncprograms ذخیره می شود.).
پسوند این فایل tap می باشد و می توانی به صورت دستی آن را به NC و یا CNC تغییر دهی. فایل Gcode را می توانی با نرم افزار Notepad باز کنی و کد های آن را ویرایش کنی.

و یک توصیه : اگر قرار است فایل را به ماشین CNC بدهی، حتماً Gcode را با نرم افزار هایی مانند Cimco Edit چک کن (مخصوصاً مختصات اولین و آخرین Z را).

در زیر هم لینک دانلود ویدیو ی گرفتم خروجی از نرم افزار PowerMILL را قرار دادم (حجم 6.8[SUB]MB[/SUB]).

http://www.mediafire.com/?75gmr195s55jb1q



[mtn000s]

سلام اقا ممنون...فقط چرا باید چک بکنیم با سیمکو؟؟ یعنی پاور مشکل داره؟؟؟؟ کدومشو میپسندی سیمکو یا پاور؟؟



[meyosem]

سلام
من میخوام اپراتوری سی ان سی رو یاد بگیرم و ازش هیچی نمیدونم فقط تو روزنامه یک آگهی دیدم زنگ زدم بهش گفت که باید برنامه نویسی و اپراتوری را آموزش ببینم میخوام بدونم میشه خودم بدون رفتن به آموزشگاه یاد بگیرم با کتاب یا فیلم ؟ اگه میشه ادرس سایتش رو بزارید.

اگه میشه یک نفر لطف کنه بگه این برنامه نویسی چیه و شامل چه چیزایی میشه و با چه برنامه ای هست؟
لطفا توضیح کاملی در این خصوص به من بدید خیلی ممنون میشم



[bigbomber]

سلام اقا ممنون...فقط چرا باید چک بکنیم با سیمکو؟؟ یعنی پاور مشکل داره؟؟؟؟ کدومشو میپسندی سیمکو یا پاور؟؟

سلام.
اول باید بگم که PowerMILL و Cimco دو نرم افزار جدای هم هستند. من از Cimco برای چک و تغییر دستی و جزئی Gcode استفاده می کنم.
نمی خواهم نگرانت کنم، اما در یک شرکت کار می کردم که محور Z ماشین دارای محودیت بود و Limit switch هم وصل نبود ( جهت قطع خودکار برنامه برای جلوگیری از برخورد) و متاسفانه به علت وجود یک کد که فرمان Z بالاتر از حد مجاز را می داد، بین دستگاه برخورد به وجود آمد، البته الحمدلله ماشن مجهز به ترک متر بود و موتور حرکت محور مربوطه را به موقع قطع کرد.
البته آن جا از PowerMILL 6 استفاده می کردیم. بین ...1000 خط برنامه فقط دو عدد Z بالا تر از Safe Z وجود داشت که کماکان به دنبال پیدا کردن علت هستم.
یک بار هم با اینکه در نرم افزار Shank تعریف کریم، در عمل ماشین Shank را در نظر نگرفت.
و غیر از این ها، خطا های انسانی که از چشم اپراتور پنهان مانده باشد نیز امکان پذیر است.



[amireza_2000]

یه سوال دارم
وقتی از پاورمیل جی کد گرفتیم. آیا پاورمیل زمان انجام ماشینکاری رو به صورت دقیق به ما میگه؟



[bigbomber]

سلام
من میخوام اپراتوری سی ان سی رو یاد بگیرم و ازش هیچی نمیدونم فقط تو روزنامه یک آگهی دیدم زنگ زدم بهش گفت که باید برنامه نویسی و اپراتوری را آموزش ببینم میخوام بدونم میشه خودم بدون رفتن به آموزشگاه یاد بگیرم با کتاب یا فیلم ؟ اگه میشه ادرس سایتش رو بزارید.

اگه میشه یک نفر لطف کنه بگه این برنامه نویسی چیه و شامل چه چیزایی میشه و با چه برنامه ای هست؟
لطفا توضیح کاملی در این خصوص به من بدید خیلی ممنون میشم

سلام.
برنامه نویسی شامل نوشتن کدهایی می شود که فرمان های انجام عملیات ماشین کاری را به قسمت کنترل ماشین می دهد.
یاد گیری این کدها پیچیده نبوده و با کمی تمرین می توان آن ها را یاد گرفت.
شما باید تصمیم بگیری که با چه ماشین CNC می خواهی کارکنی. (مثلاً ماشین هوا-برش و یا برش پلاسما و یا فرز و یا لیزر).
در تمامی موارد فوق آشنایی حدودی با Gcode نویسی دستی لازم است. همچنین با قسمت برق و مکانیک ماشین نیز باین تا حدودی آشنا باشی.
اگر می خواهی با ماشین هوا-برش کار کنی، استفاده از نرم افزار MasterCAM را پیشنهاد می کنم.
و اگر می خواهی فرز کار کنی، پیشنهاد می کنم PowerMILL را یاد بگیر.
البته بنده اطلاعاتم برای معرفی نرم افزار کامل نبوده و بهتر است که باز هم از یک متخصص پرس و جو کنید.
در آخر، تجربه ی عملی با ماشن ابزار برای یادگیری صحیح بسیار مهم است.
